एलएच मॉडल के लाभ

लागत-प्रभावशीलता

मानकीकृत घटकविनिर्माण लागत कम करें

थोक उत्पादनसामान्य क्षमता रेंज (5t, 10t, 16t, 20t, 32t)

सरलीकृत डिज़ाइनरखरखाव की लागत कम करता है

विश्वसनीयता एवं सरलता

सिद्ध डिज़ाइनदशकों के औद्योगिक उपयोग के साथ

आसान रखरखाव- घटक सुलभ और मानकीकृत हैं

मजबूत निर्माणसामान्य औद्योगिक वातावरण के लिए उपयुक्त

FLEXIBILITY

मॉड्यूलर डिज़ाइनअनुकूलन की अनुमति देता है

एकाधिक नियंत्रण विकल्प(पेंडेंट, कैब, रिमोट)

अनुकूलविभिन्न उठाने वाले अनुलग्नकों (हुक, चुंबक, ग्रैब) के साथ



तुलना: एलएच बनाम अन्य डबल गर्डर क्रेन

विशेषता	एलएच मॉडल	यूरोपीय डिज़ाइन	हेवी-कस्टम
लागत	निम्न-मध्यम	उच्च	बहुत ऊँचा
कर्तव्य वर्ग	A3-A5 (मध्यम)	A6-A7 (भारी)	A7-A8 (बहुत भारी)
डिज़ाइन	मानकीकृत	अनुकूलित	कस्टम-इंजीनियर्ड
समय सीमा	लघु (8-12 सप्ताह)	मध्यम (12-20 सप्ताह)	लंबा (20-30+ सप्ताह)
अवयव	घरेलू/चीनी	यूरोपीय ब्रांड	वैश्विक प्रीमियम ब्रांड
जीवनकाल	15-20 साल	25-30 वर्ष	30+ वर्ष



एलएच मॉडल कब चुनें?

✅ सामान्य औद्योगिकअनुप्रयोग (अत्यधिक कर्तव्य नहीं)

✅ बजट बाधाएंसुरक्षा से समझौता किए बिना

✅ मानक क्षमताआवश्यकताएँ (80 टन से कम या उसके बराबर)

✅ मध्यम उपयोग(15-20 लिफ्ट/घंटा से कम या उसके बराबर)

✅ इनडोरया आश्रययुक्त वातावरण

विकल्पों पर कब विचार करें

❌ गंभीर कर्तव्य चक्र(इस्पात मिलें, स्क्रैप यार्ड)

❌ संक्षारक वातावरण(रासायनिक पौधे, समुद्री)

❌ बहुत उच्च परिशुद्धताआवश्यकताएँ (±1मिमी)

❌ अत्यधिक तापमानबाहर -20 डिग्री से +40 डिग्री तक

❌ विस्फोटक माहौल(EX-रेटेड उपकरण की आवश्यकता है)



मुख्य घटक: बियरिंग, गियरबॉक्स, मोटर, पंप

उत्पत्ति का स्थान: हेनान, चीन

1 साल की वॉरंटी

वज़न (KG):2000 kg

वीडियो आउटगोइंग-निरीक्षण: प्रदान किया गया

मशीनरी परीक्षण रिपोर्ट: प्रदान की गई

डिज़ाइन: डबल बीम

प्रभावशीलता:उच्च दक्षता

परिचालन गति: उच्च गति संचालन

स्थिरता:एंटी-स्विंग फ़ंक्शन

रंग:वैकल्पिक

पावर स्रोत: 110V/220V/230V/380V/440V, अनुकूलित

अवधि:7.5-31.5 मी

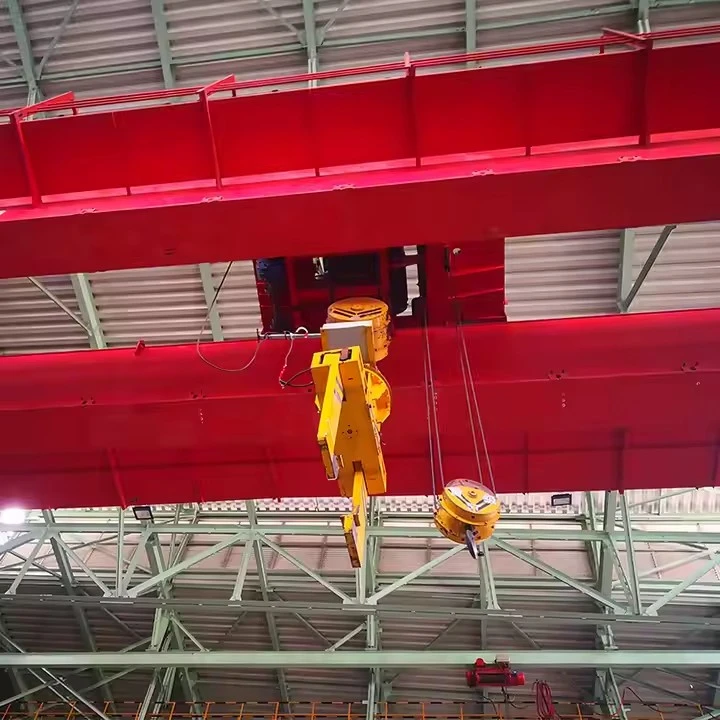

एलएच मॉडल डबल गर्डर ओवरहेड क्रेनसे सुसज्जित एक व्यापक रूप से उपयोग की जाने वाली उठाने वाली प्रणाली हैविद्युत लहरा ट्रॉली, कॉम्पैक्ट डिज़ाइन, स्थिर प्रदर्शन और उच्च भारोत्तोलन दक्षता की पेशकश करता है। इसके मुख्य घटकों में निम्नलिखित शामिल हैं:

1. डबल बॉक्स गर्डर्स (पुल संरचना)

दो वेल्डेड बॉक्स प्रकार के गर्डर

उच्च कठोरता और उत्कृष्ट भार वहन क्षमता

विक्षेपण को कम करने के लिए उचित ऊँट के साथ डिज़ाइन किया गया

ट्रॉली यात्रा के लिए रेल से सुसज्जित



2. अंत गाड़ियाँ (क्रेन यात्रा तंत्र)

वेल्डेड बॉक्स संरचना अंत बीम

इलेक्ट्रिक मोटर और रेड्यूसर द्वारा संचालित

जाली या ढले हुए -स्टील क्रेन के पहिये

सुसज्जित:

बफ़र डिवाइस

सीमा स्विच

व्हील गार्ड

3. इलेक्ट्रिक होइस्ट ट्रॉली

एलएच मॉडल क्रेन की मुख्य उठाने वाली इकाई।

इसमें शामिल हैं:

बिजली के तार रस्सी ऊपर उठाना (प्रकार: सीडी/एमडी/एचसी/एचडी)

ट्रॉली फ्रेम

लहरा मोटर और रेड्यूसर

ड्रम और तार रस्सी उठाना

हुक ब्लॉक और शीव प्रणाली

ट्रॉली यात्रा मोटर और गियरबॉक्स

ब्रेक प्रणाली

अधिकतम उठाने की ऊंचाई के लिए इस कॉम्पैक्ट ट्रॉली को डबल गर्डरों के बीच लगाया गया है।

4. क्रेन यात्रा तंत्र

क्षमता के आधार पर दो या चार ड्राइव मोटर

गियरबॉक्स और ब्रेक सिस्टम

कपलिंग और ड्राइव शाफ्ट

सुचारू गति नियंत्रण के लिए फ़्रीक्वेंसी इन्वर्टर (वैकल्पिक)।



7. सुरक्षा संरक्षण उपकरण

अधिभार सीमक

उठाने की ऊंचाई सीमा स्विच

ट्रॉली यात्रा सीमा स्विच

क्रेन लंबी यात्रा सीमा स्विच

आपातकालीन रोक

रेल सफाईकर्मी

टकरावरोधी उपकरण (वैकल्पिक)

ओवरस्पीड और ब्रेक मॉनिटरिंग (वैकल्पिक)



8. विद्युत आपूर्ति प्रणाली

इंसुलेटेड कंडक्टर बसबार/फेस्टून केबल सिस्टम

मुख्य पृथक्करण स्विच

ग्राउंडिंग प्रणाली

केबल ड्रैग चेन (ट्रॉली मूवमेंट के लिए)



9. बफर और रेल प्रणाली

पॉलीयुरेथेन या रबर बफ़र्स

रेल क्लैंप और अंतिम स्टॉप

क्रेन रेल (क्षमता के आधार पर P24-P80)

मुख्य घटकों का सारांश

डबल बॉक्स गर्डर्स

अंत गाड़ियाँ

इलेक्ट्रिक होइस्ट ट्रॉली

क्रेन यात्रा तंत्र

विद्युत नियंत्रण प्रणाली

नियंत्रण के तरीके

सुरक्षा सुरक्षा उपकरण

विद्युत आपूर्ति प्रणाली

बफ़र्स और रेल सहायक उपकरण

रेखाचित्र

मुख्य तकनीकी





एलएच मॉडल डबल गर्डर ओवरहेड क्रेन के लाभ

1. बड़ी उठाने की क्षमता और उच्च शक्ति

डबल{{0}गर्डर डिज़ाइन उच्च कठोरता और उत्कृष्ट भार उठाने की क्षमता प्रदान करता है।

मध्यम से भारी उठाने के संचालन (5-50 टन) के लिए अधिक उपयुक्त।

2. अधिक उठाने की ऊँचाई

फहराने वाली ट्रॉली चलती हैदो गर्डरों के बीच, उनके अधीन नहीं.

उठाने की ऊंचाई और प्रयोग करने योग्य कार्यशाला स्थान को अधिकतम करता है।

3. स्थिर एवं कुशल संचालन

न्यूनतम कंपन के साथ सहज उठाने और यात्रा करने की गति।

लगातार सामग्री प्रबंधन कार्यों के लिए उच्च कार्यकुशलता।

4. कॉम्पैक्ट संरचना और हल्के डिजाइन

विंच ट्रॉली के बजाय इलेक्ट्रिक होइस्ट ट्रॉली का उपयोग करता है।

प्रदर्शन को बनाए रखते हुए उपकरण के वजन और कुल लागत को कम करता है।

5. आसान रखरखाव और सरल संयोजन

चरखी प्रकार के डबल गर्डर क्रेन की तुलना में कम घटक।

रखरखाव बिंदुओं तक पहुंच आसान है।

6. लागत-प्रभावी समाधान

पारंपरिक भारी-भरकम डबल गर्डर क्रेन की तुलना में कम लागत।

मध्यम श्रेणी के औद्योगिक परिचालन के लिए आदर्श।

7. एकाधिक नियंत्रण विधियाँ

पेंडेंट नियंत्रण / रिमोट कंट्रोल / केबिन नियंत्रण (वैकल्पिक)।

सुचारू गति विनियमन के लिए आवृत्ति रूपांतरण का समर्थन करता है।

8. उच्च सुरक्षा एवं विश्वसनीयता

ओवरलोड सुरक्षा, सीमा स्विच, आपातकालीन स्टॉप, रेल स्वीपर और टकराव रोधी विकल्पों से सुसज्जित।

विद्युत घटक सीमेंस/श्नाइडर ब्रांड अपनाते हैं।



एलएच मॉडल डबल गर्डर ओवरहेड क्रेन के अनुप्रयोग

एलएच मॉडल का व्यापक रूप से इनडोर सामग्री उठाने के लिए उपयोग किया जाता हैमध्यम-कर्तव्य औद्योगिक वातावरण:

1. विनिर्माण कार्यशालाएँ

यांत्रिक भागों का संचालन

असेम्बली लाइनें

सामान्य उत्पादन सामग्री संचलन

2. गोदाम एवं रसद केंद्र

भारी सामान को लोड करना, उतारना और स्थानांतरित करना

बड़े भंडारण क्षेत्रों में कुशल स्टॉक संचलन

3. प्रसंस्करण एवं निर्माण संयंत्र

इस्पात संरचना निर्माण

धातु प्रसंस्करण

उपकरण निर्माण

4. विद्युत संयंत्र एवं विद्युत उपकरण कार्यशालाएँ

ट्रांसफार्मर संभालना

जनरेटर के पुर्जे उठाना

रखरखाव अनुप्रयोग

5. खनन एवं कच्चा माल प्रसंस्करण

खनिज उपकरण संचालन

रखरखाव और पार्ट प्रतिस्थापन कार्य

6. रसायन एवं कागज उद्योग

बड़े रोल, टैंक और मशीनरी को संभालना

लपेटी हुई या पैक की गई सामग्री का सुरक्षित उठाव

7. बंदरगाह और रेलवे कार्गो यार्ड (घर के अंदर उपयोग)

भारी माल की लोडिंग और अनलोडिंग

कंटेनर पार्ट्स और उपकरण उठाना



एक का निर्माणएलएच मॉडल डबल गर्डर ओवरहेड क्रेनउच्च शक्ति, सुरक्षा और लंबी सेवा जीवन की गारंटी के लिए एक सख्त, मानकीकृत वर्कफ़्लो का पालन करता है। नीचे संपूर्ण उत्पादन प्रक्रिया दी गई है:

1. कच्चे माल का निरीक्षण एवं तैयारी

उच्च गुणवत्ता वाली Q235B / Q345B स्टील प्लेट चुनें

सतह दोषों और आंतरिक दोषों के लिए स्टील का निरीक्षण करें

जंग और स्केल को हटाने के लिए शॉट ब्लास्टिंग

उत्पादन चित्रों के अनुसार प्लेट घटकों की सीएनसी कटिंग

2. डबल बॉक्स गर्डर निर्माण

2.1 प्लेट काटना एवं बनाना

वेब प्लेट्स, फ्लैंज, डायाफ्राम की सीएनसी प्लाज्मा कटिंग

साइड प्लेटों को मोड़ना और आकार देना (यदि आवश्यक हो)

2.2 गर्डर असेंबली

वेब, फ्लैंज और रिब प्लेटों की स्थिति निर्धारण

स्वचालित फिक्स्चर का उपयोग करके टैक वेल्डिंग

आंतरिक डायाफ्राम प्लेटें बॉक्स संरचना के अंदर इकट्ठी की गईं

2.3 स्वचालित वेल्डिंग

गैन्ट्री स्वचालित वेल्डिंग मशीन द्वारा वेल्डेड अनुदैर्ध्य सीम

जोड़ों और अंत प्लेटों के लिए CO₂ गैस-परिरक्षित वेल्डिंग

2.4 गर्डर सीधा करना एवं तनाव से राहत

विरूपण को ठीक करने के लिए यांत्रिक सीधाकरण

वैकल्पिक कंपन तनाव राहत या गर्मी उपचार

2.5 गैर-विनाशकारी परीक्षण

वेल्ड सीम पर चुंबकीय कण परीक्षण (एमटी)।

आंतरिक वेल्ड गुणवत्ता के लिए अल्ट्रासोनिक परीक्षण (यूटी)।

3. कैरिज निर्माण समाप्त करें

बॉक्स-प्रकार की एंड बीम संरचना को वेल्डेड और मशीनीकृत किया गया

सीएनसी बोरिंग मशीन द्वारा संसाधित व्हील शाफ्ट छेद

की स्थापना:

क्रेन के पहिये (जाली/कास्ट स्टील)

मोटर्स

गियर रिड्यूसर

ब्रेक सिस्टम

सुचारू संचालन के लिए अंतिम संरेखण जांच

4. इलेक्ट्रिक होइस्ट ट्रॉली असेंबली

4.1 ट्रॉली फ्रेम निर्माण

परिशुद्धता-वेल्डेड बॉक्स-प्रकार की संरचना

आयामी सटीकता सुनिश्चित करने के लिए मशीनीकृत

4.2 होइस्ट यूनिट असेंबली

उठाने वाली मोटर

रेड्यूसर और ब्रेक

तार रस्सी ड्रम और शाफ्ट

शीशों के साथ हुक ब्लॉक

तार रस्सी स्थापना

4.3 ट्रॉली यात्रा तंत्र

मोटर + रेड्यूसर + ब्रेक असेंबली

ट्रॉली फ्रेम पर ड्राइविंग पहिए लगाए गए

5. विद्युत प्रणाली विनिर्माण

सीमेंस/श्नाइडर घटकों का उपयोग करके विद्युत कैबिनेट असेंबली

बिजली और नियंत्रण सर्किट की वायरिंग

की स्थापना:

सीमा स्विच

अधिभार सीमक

आपातकालीन रोक

रिमोट कंट्रोल रिसीवर (यदि लागू हो)

उन्नत नियंत्रणों के लिए वैकल्पिक पीएलसी कॉन्फ़िगरेशन

6. भूतल उपचार और पेंटिंग

6.1 शॉट ब्लास्टिंग

गर्डर और धातु की सतहों को Sa2.5 मानक तक ब्लास्ट किया गया

6.2 चित्रकारी

विशिष्ट पेंट प्रणाली में शामिल हैं:

एपॉक्सी जिंक -समृद्ध प्राइमर

एपॉक्सी मध्यवर्ती कोटिंग

पॉलीयुरेथेन टॉपकोट

ग्राहक की आवश्यकताओं के अनुसार रंग अनुकूलन योग्य।

7. क्रेन असेम्बली और प्री{{1 }}असेम्बली

गार्डर और अंतिम गाड़ियाँ एक साथ चिपक गईं

गर्डर रेल्स पर लगाई गई होइस्ट ट्रॉली

केबल फ़ेस्टून सिस्टम या बसबार स्थापना

बिजली और नियंत्रण तार जुड़े हुए हैं

फ़ैक्टरी प्री-असेंबली सुनिश्चित करती है:

सटीक संरेखण

सुचारू यात्रा संचलन

कार्यात्मक सुरक्षा उपकरण

विद्युत प्रणाली संचालन

8. फैक्टरी स्वीकृति परीक्षण (एफएटी)

परीक्षणों में शामिल हैं:

नहीं-लोड परीक्षण

गतिशील भार परीक्षण (110% रेटेड क्षमता)

स्थैतिक भार परीक्षण (125% रेटेड क्षमता)

भारोत्तोलन, ट्रॉली यात्रा, और क्रेन यात्रा परीक्षण

सीमा स्विचों और सुरक्षा उपकरणों का सत्यापन

सभी परीक्षण अनुसरण करते हैंजीबी/टी, एफईएम, आईएसओ और सीई मानक.

9. पैकिंग एवं डिलिवरी

बिजली के हिस्से लकड़ी के बक्सों में पैक किए गए

ट्रॉली स्टील ब्रैकेट से सुरक्षित है

जलरोधक सामग्री से लपेटे गए गर्डर

कंटेनर या बल्क कार्गो द्वारा भेजा गया

10. साइट पर स्थापना एवं कमीशनिंग

रनवे बीम पर गार्डर लगाए गए

ट्रॉली और अंतिम गाड़ियाँ लगाई गईं

रेल संरेखण, केबल स्थापना, और नियंत्रण वायरिंग

साइट पर लोड परीक्षण और परिचालन जांच

11. अंतिम स्वीकृति एवं प्रशिक्षण

ग्राहक के साथ अंतिम निरीक्षण

लोड परीक्षण रिपोर्ट और प्रमाणपत्र जारी करें

ऑपरेटर प्रशिक्षण और रखरखाव मार्गदर्शन प्रदान करें

कार्यशाला दृश्य:

कंपनी ने एक बुद्धिमान उपकरण प्रबंधन प्लेटफ़ॉर्म स्थापित किया है, और हैंडलिंग और वेल्डिंग रोबोट के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95% तक पहुंच जाएगी . 32 वेल्डिंग लाइनों को उपयोग में लाया गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर 85% तक पहुंच गई है।
