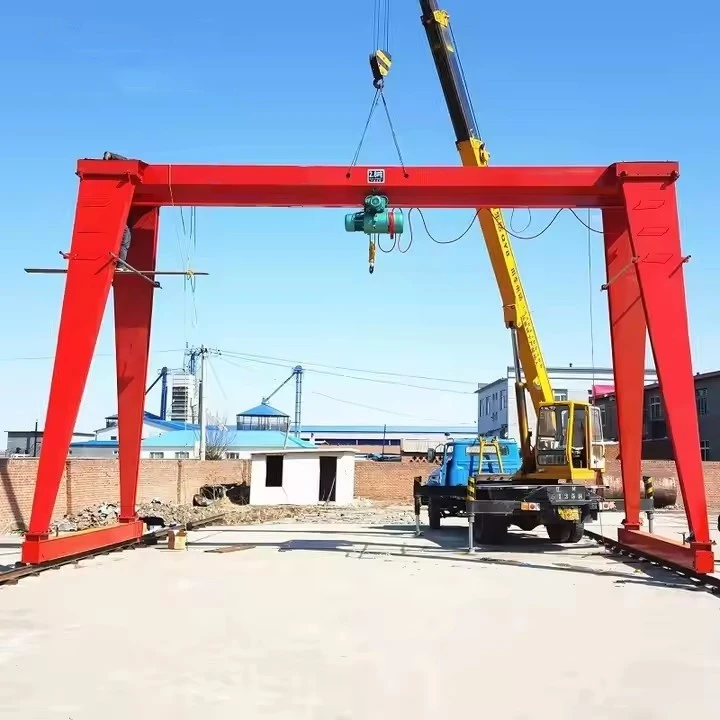

गैन्ट्री क्रेन का उपयोग कर एमएच प्रकार का आउटडोर

बाहरी उपयोग के लिए मुख्य विशेषताएं

1. मौसम-प्रतिरोधी निर्माण

संक्षारण संरक्षण:

कलई चढ़ा इस्पातयाएपॉक्सी-पेंट किया गयाजंग को रोकने के लिए सतहों.

स्टेनलेस स्टील बोल्ट और हार्डवेयरदीर्घायु के लिए.

सीलबंद विद्युत घटक:

IP55 या उच्चतरमोटरों, नियंत्रणों और तारों के लिए सुरक्षा।

वाटरप्रूफ पेंडेंट स्टेशनयारेडियो रिमोट कंट्रोल.

2. बाहरी स्थितियों के लिए बढ़ी हुई स्थिरता

पवन प्रतिरोध:

विरोधी-स्वे डिज़ाइनप्रबलित ब्रेसिंग के साथ।

एंकरिंग सिस्टम(निश्चित गैन्ट्री के लिए) यारेल क्लैंप(मोबाइल प्रकारों के लिए)।

मजबूत पहिया/रेल प्रणाली:

हेवी-स्टील के पहियेसाथनिकला हुआ किनाराआउटडोर रेल के लिए.

क्रेन रेल (P24/P38)उबड़-खाबड़ जमीन पर सुचारू आवाजाही के लिए।

3. भारी भार उठाने की क्षमता

विशिष्ट क्षमता:5 से 50 टन(100T तक कस्टम डिज़ाइन)।

कम हेडरूम डिज़ाइन(यदि आवश्यक हो) प्रतिबंधित स्थानों के लिए।

4. शक्ति एवं गतिशीलता विकल्प

बिजली से संचालित यात्रासुचारू संचालन के लिए (3-फेज एसी)।

डीजल/हाइड्रोलिक विकल्पबिजली के बिना दूरस्थ स्थलों के लिए।

मैनुअल पुश गैन्ट्री(हल्के भार और कम उपयोग के लिए)।

5. बाहरी उपयोग के लिए सुरक्षा प्रणालियाँ

हवा की गति अलार्म(तेज हवाओं में स्वतः बंद)।

आपातकालीन ब्रेक & टकरावरोधी सेंसर(यदि एकाधिक क्रेनें संचालित होती हैं)।

एलईडी कार्य रोशनीरात के संचालन के लिए.



तुलना: आउटडोर बनाम इनडोर एमएच गैन्ट्री क्रेन

विशेषता	आउटडोर एमएच गैन्ट्री क्रेन	इनडोर एमएच गैन्ट्री क्रेन
मौसम सुरक्षा	गैल्वनाइज्ड/पेंटेड, आईपी55+	मानक पेंट, IP44
पवन प्रतिरोध	प्रबलित ब्रेसिंग, एंकर	न्यूनतम ब्रेसिंग
विद्युत सुरक्षा	जलरोधक नियंत्रण, सीलबंद मोटरें	मानक बाड़े
गतिशीलता	हेवी-ड्यूटी पहिए/पटरियाँ	लाइट{{0}ड्यूटी या फर्श{{1}लगा हुआ
भार क्षमता	5-100टी (हैवी-ड्यूटी)	1-20T (प्रकाश/मध्यम)



उत्पत्ति का स्थान: हेनान, चीन

वारंटी: 2 वर्ष

वज़न (KG): 60000 kg

वीडियो आउटगोइंग-निरीक्षण: प्रदान किया गया

मशीनरी परीक्षण रिपोर्ट: प्रदान की गई

आवेदन: गोदाम, कारखाना और अन्य स्थान

क्रेन प्रकार: बॉक्स प्रकार गैन्ट्री क्रेन

यात्रा की गति: 20 मी/मिनट

उठाने की व्यवस्था:इलेक्ट्रिक होइस्ट

नियंत्रण विधि: ग्राउंड कंट्रोल+ रिमोट कंट्रोल (अनुकूलित)

कार्य कर्तव्य:A5

कार्य तापमान:-20~+40 डिग्री

औद्योगिक वोल्टेज: 380V50HZ3Phanse या अन्य

रंग: अनुकूलित

अनुकूलन: स्वीकृत



एमएच टाइप आउटडोर सिंगल बीम बॉक्स गैन्ट्री क्रेन - कंपोनेंट्स ब्रेकडाउन

एकआउटडोर-रेटेड एमएच (इलेक्ट्रिक होइस्ट) प्रकार सिंगल बीम बॉक्स गैन्ट्री क्रेनइसमें कठोर मौसम, भारी भार और ऊबड़-खाबड़ वातावरण का सामना करने के लिए डिज़ाइन किए गए विशेष घटक हैं। नीचे इसके प्रमुख संरचनात्मक और यांत्रिक भागों की विस्तृत सूची दी गई है:



1. मुख्य संरचनात्मक घटक

ए. बॉक्स गर्डर (मुख्य बीम)

सामग्री:उच्च क्षमता वाले वेल्डेड स्टील (Q235B/Q345B) के साथमौसम{{0}प्रतिरोधी कोटिंग(गैल्वनाइज्ड या एपॉक्सी पेंट)।

डिज़ाइन:के लिए बंद आयताकार बॉक्स अनुभागअधिकतम कठोरताऔर हवा प्रतिरोध.

विशेषताएँ:

भारी भार के तहत बकलिंग को रोकने के लिए आंतरिक स्टिफ़नर।

पानी/धूल के प्रवेश को रोकने के लिए सीलबंद जोड़।

बी. अंतिम गाड़ियाँ (पैर/समर्थन)

स्थिर या समायोज्य पैर:वेल्डेड स्टील से निर्मित, अक्सर के साथप्रबलित ब्रेसिंगस्थिरता के लिए.

आउटडोर व्हील/रेल प्रणाली:

फ्लैंज के साथ स्टील के पहिये(रेल के लिए-निर्देशित आवाजाही)।

रबर के थके हुए पहिये(सपाट सतहों पर जमीनी हलचल के लिए)।

रेल क्लैंपतेज़ हवाओं में क्रेन को लॉक करने के लिए।

सी. क्रॉस बीम्स और ब्रेसिंग

विकर्ण या क्षैतिजसुदृढ़ीकरण पट्टियाँहवादार परिस्थितियों में बहाव को रोकने के लिए.

बोल्टेड या वेल्डेड कनेक्शन के लिएआसान संयोजन/विघटन.

2. उत्थापन एवं ट्रॉली प्रणाली

ए. इलेक्ट्रिक होइस्ट (एमएच प्रकार)

वायर रोप होइस्ट (ईओटी):

क्षमता:5T से 50T (या कस्टम डिज़ाइन के लिए अधिक)।

उठाने की गति:8-12 मीटर/मिनट (वीएफडी के साथ समायोज्य)।

मोटर सुरक्षा:IP55 या उच्चतर (धूल/जलरोधक)।

चेन होइस्ट (वैकल्पिक):हल्के भार के लिए (1T-10T)।

बी ट्रॉली (यात्रा तंत्र)

इलेक्ट्रिक ट्रॉली:लहरा को बॉक्स गर्डर के साथ ले जाता है।

पहिए:सुगम यात्रा के लिए बेयरिंग के साथ जाली स्टील।

ड्राइव मोटर्स:वेदरप्रूफ (IP55) के साथब्रेक.



3. रनवे एवं यात्रा प्रणाली (मोबाइल गैन्ट्री के लिए)

ए. रेल ट्रैक सिस्टम (भारी ड्यूटी उपयोग के लिए)

क्रेन रेल्स (P24/P38):कंक्रीट या स्टील स्लीपरों में एम्बेडेड।

रेल क्लैंप:उपयोग में न होने पर क्रेन को सुरक्षित करने के लिए।

बी. व्हील एवं ड्राइव सिस्टम

मोटर चालित यात्रा:

ट्रैवल मोटर्स:एसी 3-चरण, IP55-रेटेड।

रफ़्तार:10-20 मीटर/मिनट (वीएफडी के साथ परिवर्तनीय)।

मैनुअल पुश (लाइट मॉडल के लिए):

4. विद्युत एवं नियंत्रण प्रणाली

ए. विद्युत आपूर्ति

फेस्टून सिस्टम / केबल रील:निरंतर बिजली आपूर्ति के लिए.

डीजल जेनरेटर विकल्प:बिजली के बिना दूरस्थ स्थलों के लिए.

बी. नियंत्रण कक्ष और ऑपरेटर इंटरफ़ेस

वेदरप्रूफ़ पेंडेंट नियंत्रण (IP65):

वायरलेस रिमोट कंट्रोल (वैकल्पिक):सुरक्षित आउटडोर ऑपरेशन के लिए.

सी. सुरक्षा एवं सीमा उपकरण

अधिभार सीमक:क्षमता से अधिक सामान उठाने से रोकता है।

हवा की गति अलार्म: Auto-stops crane at high wind speeds (e.g., >20 m/s).

आपातकालीन स्टॉप बटन:तुरंत बिजली काट देता है.

टकरावरोधी प्रणाली (एकाधिक क्रेन के लिए):लेज़र या राडार आधारित.

.

5. अतिरिक्त आउटडोर-विशिष्ट सुविधाएँ

ए. संक्षारण संरक्षण

हॉट-डिप गैल्वनाइजिंगयाइपॉक्सी पेंटजंग की रोकथाम के लिए.

स्टेनलेस स्टील फास्टनरोंदीर्घायु के लिए.

बी. पर्यावरण अनुकूलन

एलईडी वर्क लाइट्स:रात के संचालन के लिए.

जल निकासी छेद:पानी जमा होने से रोकने के लिए बॉक्स गर्डर में।

तुलना: आउटडोर बनाम इनडोर घटक

अवयव	आउटडोर एमएच गैन्ट्री	इनडोर एमएच गैन्ट्री
गर्डर कोटिंग	गैल्वनाइज्ड/एपॉक्सी पेंट	मानक पेंट
विद्युत मूल्यांकन	आईपी55/आईपी65	आईपी44
पहिए/रेल	हेवी-ड्यूटी, जंग{{1}प्रूफ	मानक
संरक्षा विशेषताएं	पवन अलार्म, रेल क्लैंप	बुनियादी सीमा स्विच

रेखाचित्र

मुख्य तकनीकी



बेहतर मौसम प्रतिरोध

विशेषताएँगैल्वनाइज्ड स्टील निर्माणऔरIP55/IP65-रेटेड घटकबारिश, बर्फ, धूल और खारे पानी के क्षरण का सामना करने के लिए

सीलबंद विद्युत प्रणालियाँआर्द्र या तटीय वातावरण में नमी की क्षति को रोकें

उन्नत संरचनात्मक स्थिरता

बॉक्स गर्डर डिज़ाइनअसाधारण कठोरता प्रदान करता है, हवा की स्थिति में विक्षेपण को कम करता है

प्रबलित ब्रेसिंग प्रणालीखुले क्षेत्रों में भारी भार के बावजूद भी स्थिरता बनाए रखता है

एंटी-स्वे तकनीकबाहरी पवन बलों के बावजूद सटीक लोड स्थिति सुनिश्चित करता है

हेवी-ड्यूटी प्रदर्शन

की विशिष्ट क्षमता सीमा5-50 टन(100T तक कस्टम डिज़ाइन)

कम हेडरूम डिज़ाइनऊंचाई प्रतिबंध वाली साइटों के लिए उपलब्ध है

उच्च -ग्रेड स्टील निर्माणनिरंतर भारी उपयोग के तहत विरूपण का प्रतिरोध करता है

परिचालन लचीलापन

एकाधिक गतिशीलता विकल्प:रेल{{0}घुड़सवार, रबर-थका हुआ, या स्थिर विन्यास

के विकल्पइलेक्ट्रिक (3-चरण) या डीजल/हाइड्रोलिक पावरदूरस्थ स्थानों के लिए

एडजस्टेबलविस्तार (10-30 मीटर) और उठाने की ऊँचाई (6-20 मीटर)विभिन्न साइट आवश्यकताओं के अनुरूप

उन्नत सुरक्षा सुविधाएँ

हवा की गति निगरानी प्रणालीस्वचालित शटडाउन के साथ (आमतौर पर 20 मीटर/सेकेंड पर)

रेल क्लैंप और एंकरिंग सिस्टमतूफ़ान के दौरान सुरक्षित पार्किंग के लिए

अधिभार संरक्षण और आपातकालीन ब्रेकअंतरराष्ट्रीय सुरक्षा मानकों के अनुरूप

कम रखरखाव डिजाइन

संक्षारण प्रतिरोधी सामग्रीरखरखाव की आवृत्ति कम करें

सेवा बिंदुओं तक पहुंच आसान हैत्वरित निरीक्षण और मरम्मत के लिए

मॉड्यूलर घटकफ़ील्ड स्थितियों में पार्ट प्रतिस्थापन को सरल बनाएं



बंदरगाह और शिपयार्ड संचालन

लोडिंग/अनलोडिंगजहाज के घटक (20-50T) और कंटेनर

सूखी गोदी का रखरखावजहाजों और अपतटीय संरचनाओं के लिए

हैंडलिंगसभी मौसम की स्थिति में थोक कार्गो

भारी निर्माण परियोजनाएँ

पुल निर्माणसटीक गर्डर प्लेसमेंट के साथ (30-50 मीटर स्पैन)

विद्युत संयंत्र निर्माणटरबाइन और ट्रांसफार्मर स्थापना के लिए

पूर्वनिर्मित कंक्रीट हैंडलिंगनिर्माण यार्डों पर

इस्पात और धातु प्रसंस्करण

कुंडल और प्लेट संभालनास्टील मिलों में (5-30T क्षमता)

स्क्रैप धातु प्रसंस्करणरीसाइक्लिंग सुविधाओं में

फाउंड्री संचालनमोल्ड और कास्टिंग हैंडलिंग के लिए

ऊर्जा क्षेत्र के अनुप्रयोग

पवन टरबाइन रखरखाव(ब्लेड और नैकेल हैंडलिंग)

जलविद्युत बांध उपकरणस्थापना और सर्विसिंग

ट्रांसफार्मर बदलनासबस्टेशनों में

रेलवे इंफ्रास्ट्रक्चर

ट्रैक पैनल स्थापना(25-40 मीटर स्पैन)

ब्रिज घटक संयोजन

मार्ग उपकरण संचालन का रखरखाव

खनन और भारी उद्योग

अयस्क प्रसंस्करण उपकरण रखरखाव

भारी मशीनरी स्थानांतरणखुली -गड्ढे वाली खदानों में

औद्योगिक संयंत्र टर्नअराउंड सेवाएँ



सिंगल बीम ट्रैवलिंग गैन्ट्री क्रेन की उत्पादन प्रक्रिया में डिजाइन और सामग्री की खरीद से लेकर असेंबली, परीक्षण और अंतिम डिलीवरी तक कई प्रमुख चरण शामिल हैं। नीचे सामान्य विनिर्माण प्रक्रिया की चरण दर चरण रूपरेखा दी गई है:

1. डिज़ाइन एवं इंजीनियरिंग
ग्राहक आवश्यकताओं का विश्लेषण: उठाने की क्षमता, अवधि, उठाने की ऊँचाई, कर्तव्य चक्र और परिचालन वातावरण निर्धारित करें।

संरचनात्मक डिजाइन:

मुख्य गर्डर (एकल बॉक्स या I-बीम संरचना) डिज़ाइन करें।

अंतिम गाड़ियाँ (पैर/पहिए) और रनवे बीम डिज़ाइन करें।

लहरा/ट्रॉली प्रकार (इलेक्ट्रिक या मैनुअल) का चयन करें।

लोड और तनाव की गणना: मानकों (आईएसओ, एफईएम, डीआईएन, या एएसएमई) का अनुपालन सुनिश्चित करें।

विद्युत और नियंत्रण प्रणाली डिज़ाइन: मोटर, ब्रेक, सीमा स्विच और नियंत्रण पैनल चुनें।

2. सामग्री की खरीद
स्टील प्लेट और प्रोफाइल: मुख्य गर्डर और सपोर्ट के लिए उच्च गुणवत्ता वाला Q235B/Q345B स्टील।

यांत्रिक घटक: पहिए, एक्सल, बियरिंग, गियर और कपलिंग।

विद्युत घटक: मोटर्स, केबल, नियंत्रण पैनल और सुरक्षा उपकरण।

3. मुख्य घटकों का निर्माण
A. Main Girder Fabrication
काटना: परिशुद्धता के लिए सीएनसी प्लाज्मा/ऑक्सी-ईंधन काटना।

वेल्डिंग: मजबूत सीम के लिए स्वचालित जलमग्न आर्क वेल्डिंग (एसएडब्ल्यू)।

सीधा करना और निरीक्षण: उचित कैम्बर सुनिश्चित करें (पूर्व - मोड़) और दोषों की जांच करें (यूटी/आरटी परीक्षण)।

बी. अंतिम गाड़ियाँ और पैर
फ़्रेम असेंबली: प्रबलित ब्रेसिंग के साथ वेल्डेड स्टील निर्माण।

पहिया और बियरिंग इंस्टालेशन: सुगम यात्रा के लिए मशीनीकृत पहिये।

सी. लहरा और ट्रॉली
प्री-असेंबल होइस्ट: इलेक्ट्रिक चेन होइस्ट या वायर रोप होइस्ट।

ट्रॉली फ़्रेम: लहरा आंदोलन को समायोजित करने के लिए निर्मित।

4. भूतल उपचार और पेंटिंग
शॉट ब्लास्टिंग: जंग हटाता है और पेंट के आसंजन में सुधार करता है।

प्राइमर और पेंट: {{0}संक्षारणरोधी कोटिंग्स (एपॉक्सी + पॉलीयुरेथेन)।

5. सभा
गर्डर और एंड कैरिज जॉइनिंग: मुख्य बीम को पैरों पर बोल्ट या वेल्ड करें।

लहरा/ट्रॉली स्थापना: गर्डर पर स्थापित।

विद्युत तार: मोटर, नियंत्रण और सुरक्षा उपकरणों को कनेक्ट करें।

6. परीक्षण एवं गुणवत्ता नियंत्रण
आयामी निरीक्षण: विस्तार, ऊंचाई और संरेखण सत्यापित करें।

लोड परीक्षण:

स्टेटिक लोड टेस्ट: एसडब्ल्यूएल (सुरक्षित कार्य भार) का 125%।

डायनेमिक लोड टेस्ट: परिचालन जांच के साथ एसडब्ल्यूएल का 110%।

कार्यात्मक परीक्षण: यात्रा, भारोत्तोलन, ब्रेक लगाना और सीमा स्विच सत्यापन।

7. जुदा करना एवं पैकेजिंग
शिपमेंट के लिए: क्रेन को मॉड्यूल (गर्डर, पैर, होइस्ट) में अलग किया जा सकता है।

सुरक्षात्मक पैकेजिंग: समुद्री परिवहन के लिए वाटरप्रूफ रैपिंग।

8. इंस्टालेशन एवं कमीशनिंग (-साइट पर)
रनवे की तैयारी: लेवल रेल या ग्राउंड सपोर्ट सुनिश्चित करें।

पुनः संयोजन: बोल्ट घटकों को एक साथ।

अंतिम परीक्षण: लोड के तहत परिचालन जांच।

9. दस्तावेज़ीकरण एवं वितरण
मैनुअल और प्रमाणपत्र: लोड परीक्षण रिपोर्ट, सीई/आईएसओ प्रमाणपत्र शामिल करें।

प्रशिक्षण: ऑपरेटर और रखरखाव मार्गदर्शन।

कार्यशाला दृश्य:

कंपनी ने एक बुद्धिमान उपकरण प्रबंधन प्लेटफ़ॉर्म स्थापित किया है, और हैंडलिंग और वेल्डिंग रोबोट के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95% तक पहुंच जाएगी . 32 वेल्डिंग लाइनों को उपयोग में लाया गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर 85% तक पहुंच गई है।
