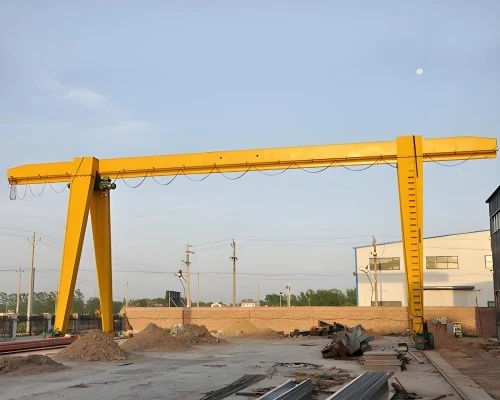

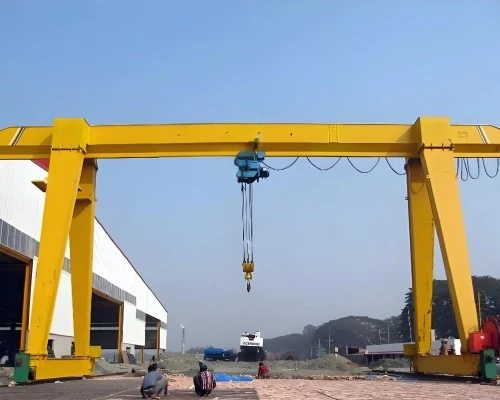

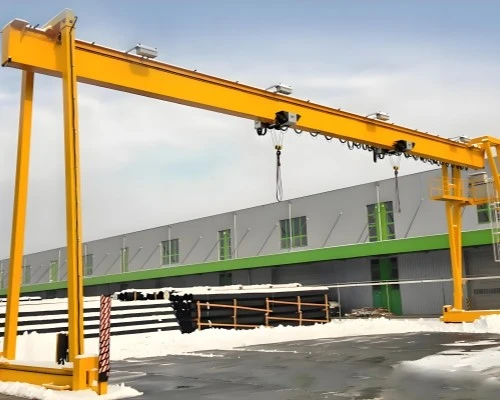

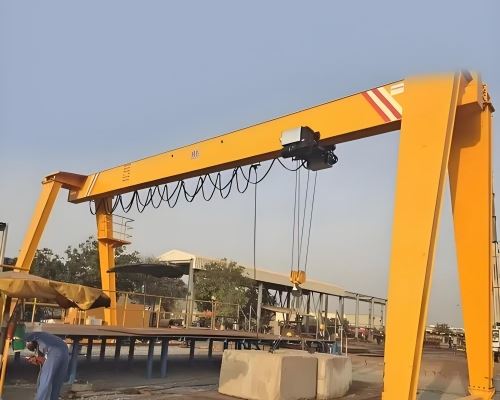

छोटी पोर्टेबल गैन्ट्री क्रेन

छोटी पोर्टेबल गैन्ट्री क्रेन एक हल्का, मोबाइल उठाने वाला समाधान है जिसे विभिन्न औद्योगिक, वाणिज्यिक और आवासीय अनुप्रयोगों के लिए डिज़ाइन किया गया है। ये क्रेन कुशल सामग्री प्रबंधन क्षमताएं प्रदान करती हैं, जो उन्हें ऐसे वातावरण के लिए आदर्श बनाती हैं जहां लचीलापन और गतिशीलता आवश्यक है। इनका उपयोग आमतौर पर विनिर्माण, रखरखाव, निर्माण और गोदाम सेटिंग्स में भारी मशीनरी उठाने, भागों को जोड़ने या सामग्री परिवहन जैसे कार्यों के लिए किया जाता है।

छोटे पोर्टेबल गैन्ट्री क्रेन को आसान परिवहन और त्वरित सेटअप के लिए डिज़ाइन किया जा सकता है, छोटे पोर्टेबल गैन्ट्री क्रेन सतहों पर सुचारू गतिशीलता के लिए पहियों से सुसज्जित है। उपयोग के दौरान सुरक्षित स्थिति के लिए कई मॉडल लॉक करने योग्य कैस्टर के साथ आते हैं। कई क्रेनों में समायोज्य ऊंचाई और अवधि होती है, जो विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलन की अनुमति देती है। यह समायोजन क्षमता उन्हें विभिन्न भारोत्तोलन कार्यों के लिए बहुमुखी बनाती है और विभिन्न कार्य वातावरणों के साथ संगत बनाती है।

छोटे पोर्टेबल गैन्ट्री क्रेन को अक्सर जल्दी से इकट्ठा करने और अलग करने के लिए डिज़ाइन किया जाता है, जो उन्हें अस्थायी सेटअप के लिए आदर्श बनाता है या जब अंतरिक्ष-बचत भंडारण की आवश्यकता होती है। बड़े, स्थायी रूप से स्थापित ओवरहेड क्रेन की तुलना में, छोटे पोर्टेबल गैन्ट्री क्रेन अधिक किफायती होते हैं और एक किफायती प्रदान करते हैं कभी-कभार लिफ्टिंग की आवश्यकता वाले व्यवसायों और व्यक्तियों के लिए लिफ्टिंग समाधान।

मुख्य घटक: पीएलसी, बियरिंग, गियरबॉक्स, मोटर, गियर

उद्गम स्थान: हेनान, चीन

1 साल की वॉरंटी

वज़न (KG): 500 kg

वीडियो आउटगोइंग-निरीक्षण: उपलब्ध कराया गया

मशीनरी परीक्षण रिपोर्ट: प्रदान की गई

रंग: अनुकूलित

क्रेन सुविधा: आसान संचालन

क्षमता: 1-20t

प्रकार: सिंगल गर्डर

बिजली की आपूर्ति: 110V/220V/230V/380V/440V

नियंत्रण विधि: ग्राउंड कंट्रोल+रिमोट कंट्रोल (अनुकूलित)

MOQ: 1 सेट

उठाने की व्यवस्था: एलिइलेक्ट्रिक होइस्ट

कार्य कर्तव्य: ए3-ए4



चित्र एवं घटक

1.मुख्य किरण

1) एक छोटे पोर्टेबल गैन्ट्री क्रेन का मुख्य बीम, जिसे "गर्डर" या "आई-बीम" भी कहा जाता है, भार उठाने और इसे क्रेन संरचना में समान रूप से वितरित करने के लिए जिम्मेदार प्राथमिक क्षैतिज घटक है।

आमतौर पर उच्च शक्ति वाले स्टील से बना होता है, क्योंकि इसे भार और इसके साथ चलने वाले किसी भी ट्रॉली उपकरण दोनों के वजन का समर्थन करना चाहिए। कुछ छोटे या विशेष मॉडल हल्के पोर्टेबिलिटी के लिए एल्यूमीनियम का उपयोग कर सकते हैं।

मुख्य बीम की भार क्षमता उस अधिकतम भार से मेल खाने के लिए डिज़ाइन की गई है जिसे क्रेन संभाल सकती है। छोटे पोर्टेबल गैन्ट्री क्रेन के लिए, अनुप्रयोग के आधार पर क्षमता कुछ सौ किलोग्राम से लेकर कई टन तक हो सकती है। पोर्टेबल गैन्ट्री क्रेन में अक्सर विभिन्न कार्यक्षेत्रों को समायोजित करने या पोजिशनिंग लोड में लचीलेपन की अनुमति देने के लिए समायोज्य मुख्य बीम लंबाई होती है।

मुख्य बीम पोर्टेबल गैन्ट्री क्रेन की सुरक्षा, दक्षता और बहुमुखी प्रतिभा में महत्वपूर्ण भूमिका निभाता है, इसलिए ऐसे बीम का चयन करना आवश्यक है जो लोड आवश्यकताओं और उस वातावरण से मेल खाता हो जहां क्रेन का उपयोग किया जाएगा।



उठाने की व्यवस्था

मोटर: एक छोटे पोर्टेबल गैन्ट्री क्रेन की मोटर इसकी लिफ्टिंग प्रणाली का एक महत्वपूर्ण हिस्सा है, जो सुचारू और विश्वसनीय उत्थापन संचालन को सक्षम बनाती है। यहां ऐसे क्रेनों में मोटर और उठाने की प्रणाली का संक्षिप्त विवरण दिया गया है: छोटे पोर्टेबल गैन्ट्री क्रेन आमतौर पर कुशल उठाने के लिए इलेक्ट्रिक मोटर का उपयोग करते हैं। मॉडल के आधार पर, ये एकल-चरण या तीन-चरण मोटर हो सकते हैं। बिजली उत्पादन क्रेन की क्षमता के आधार पर भिन्न होता है, आमतौर पर 0 से लेकर। 5 एचपी से 5 एचपी तक। आम तौर पर, 220V से 380V मानक है ये मोटरें यह सुनिश्चित करती हैं कि वे सामान्य विद्युत आपूर्ति के अनुकूल हों।

रेड्यूसर: एक छोटे पोर्टेबल गैन्ट्री क्रेन में रेड्यूसर उठाने की प्रणाली में एक महत्वपूर्ण घटक है। यह मोटर की उच्च गति, कम टॉर्क आउटपुट को कम गति, उच्च टॉर्क बल में परिवर्तित करने में महत्वपूर्ण भूमिका निभाता है, जो भारी भार को सुरक्षित रूप से और कुशलतापूर्वक उठाने के लिए आवश्यक है। रेड्यूसर (जिसे गियरबॉक्स के रूप में भी जाना जाता है) क्रेन की उठाने की गति और टॉर्क को नियंत्रित करने में मदद करता है। यह घूर्णी गति को कम करके और भारी भार उठाने के लिए टॉर्क को आवश्यक स्तर तक बढ़ाकर सुचारू, सटीक संचालन सुनिश्चित करता है।

ड्रम: एक छोटे पोर्टेबल गैन्ट्री क्रेन की उठाने वाली प्रणाली में ड्रम उत्थापन तंत्र को नियंत्रित करने के लिए एक महत्वपूर्ण घटक है, जो भार को सुरक्षित और प्रभावी ढंग से उठाने में सक्षम बनाता है। आमतौर पर उठाने वाली रस्सी या केबल को हवा देने और खोलने के लिए डिज़ाइन किया गया, ड्रम एक सिस्टम के भीतर संचालित होता है जिसमें मोटर, गियरबॉक्स और ब्रेकिंग तंत्र शामिल होते हैं।

तार रस्सी: एक छोटे पोर्टेबल गैन्ट्री क्रेन की तार रस्सी इसकी उठाने वाली प्रणाली के भीतर एक महत्वपूर्ण घटक है। तार रस्सी भार उठाने, पकड़ने और कम करने के लिए जिम्मेदार मुख्य उत्थापन तत्व के रूप में कार्य करती है। यह लहरा तंत्र द्वारा उत्पन्न बल को स्थानांतरित करती है भार के लिए, सुचारू और नियंत्रित उठाने के संचालन को सुनिश्चित करना। उच्च शक्ति वाले स्टील के तारों से बना है, जिन्हें एक मजबूत और लचीली रस्सी बनाने के लिए एक साथ घुमाया जाता है। भारी-भरकम आवश्यकताओं को देखते हुए, आमतौर पर पहनने, संक्षारण और भुरभुरापन का विरोध करने के लिए बनाया जाता है। क्रेन।अक्सर अतिरिक्त स्थायित्व प्रदान करने के लिए गैल्वेनाइज्ड या लेपित होते हैं, विशेष रूप से बाहरी उपयोग के लिए जहां मौसम के तत्वों के संपर्क में आने की उम्मीद होती है।

पुली ब्लॉक: एक छोटे पोर्टेबल गैन्ट्री क्रेन का पुली ब्लॉक उठाने की प्रणाली का एक महत्वपूर्ण घटक है। इस हिस्से में पहियों, शीव्स और रस्सियों या जंजीरों की एक प्रणाली होती है जो न्यूनतम प्रयास के साथ भारी भार उठाने और कम करने की सुविधा प्रदान करती है। पुली ब्लॉक में आम तौर पर एक फ्रेम के भीतर सेट किए गए कई पहिये (शीव्स) शामिल होते हैं जो रस्सी या चेन को गुजरने की अनुमति देते हैं उनके ऊपर। स्थिर और गतिशील पुली के संयोजन का उपयोग करके, सिस्टम लगाए गए बल को कई गुना बढ़ा सकता है, जिससे ऑपरेटरों को प्रत्यक्ष बल की तुलना में कहीं अधिक भारी भार उठाने में सक्षम बनाया जा सकता है। डिज़ाइन घर्षण को कम करता है, जिससे सुचारू और कुशल संचालन की अनुमति मिलती है। भार उठाना या कम करना।

उठाने का उपकरण:

लहरा तंत्र: लहरा गैन्ट्री क्रेन पर मुख्य उठाने वाला उपकरण है और भार उठाने और कम करने के लिए जिम्मेदार है। एक छोटे पोर्टेबल गैन्ट्री क्रेन में, यह आमतौर पर एक इलेक्ट्रिक चेन या तार रस्सी लहरा होता है। यह बिजली से संचालित होता है, जिससे इसे उठाना आसान और तेज होता है। हाथ से संचालित चेन होइस्ट का उपयोग वहां किया जाता है जहां बिजली उपलब्ध नहीं है या बहुत हल्के भार के लिए।

ट्रॉली प्रणाली: ट्रॉली गैन्ट्री क्रेन के बीम के साथ क्षैतिज गति की अनुमति देती है। यह ट्रॉली क्रेन के बीम की लंबाई के साथ लहरा को ले जाती है, जिससे उठाने वाली प्रणाली को लोड तक पहुंचने और उसे आवश्यकतानुसार स्थिति में लाने के लिए गैन्ट्री के साथ चलने की अनुमति मिलती है।

लिफ्टिंग तंत्र नियंत्रण: लिफ्टिंग डिवाइस के लिए नियंत्रण मैनुअल, पेंडेंट-नियंत्रित, या रिमोट-नियंत्रित हो सकते हैं।

सुरक्षा तंत्र: सुरक्षा एक प्राथमिकता है, और पोर्टेबल गैन्ट्री क्रेन अक्सर नियंत्रण प्रणाली में लोड लिमिटर्स, अधिभार संरक्षण और आपातकालीन स्टॉप फ़ंक्शन से सुसज्जित होते हैं। ये सुविधाएँ आकस्मिक ओवरलोडिंग या असुरक्षित संचालन को रोकने में मदद करती हैं।

पोर्टेबल और समायोज्य विशेषताएं: कई छोटे पोर्टेबल गैन्ट्री क्रेन ऊंचाई-समायोज्य और बंधने योग्य सुविधाओं के साथ डिज़ाइन किए गए हैं। उठाने की प्रणाली आम तौर पर हल्की होती है और इसे अलग करना आसान होता है, जिससे इसे परिवहन या एक स्थान से दूसरे स्थान तक ले जाना सुविधाजनक हो जाता है।





3.समाप्तसवारी डिब्बा

1) अंतिम गाड़ी एक छोटे पोर्टेबल गैन्ट्री क्रेन का एक महत्वपूर्ण घटक है, जिसे गैन्ट्री संरचना के साथ कुशल समर्थन और सुचारू आवाजाही प्रदान करने के लिए डिज़ाइन किया गया है। आसान गतिशीलता बनाए रखते हुए मध्यम भार को संभालने के लिए निर्मित, यह अंतिम गाड़ी क्रेन को सुरक्षित और सटीकता से संचालित करने में सक्षम बनाती है।

2) अंतिम गाड़ी सीमित स्थानों के लिए आदर्श है, यह आसान स्थापना और आवाजाही की अनुमति देती है। अंतिम गाड़ी मजबूती और दीर्घायु के लिए टिकाऊ सामग्री से निर्मित होती है। उच्च परिशुद्धता वाले पहियों और बीयरिंगों से सुसज्जित, जो गैन्ट्री रेल के साथ निर्बाध यात्रा सुनिश्चित करते हैं। आसान असेंबली और डिस्सेम्बली: त्वरित सेटअप और परिवहन के लिए डिज़ाइन किया गया, क्रेन पोर्टेबिलिटी को बढ़ाता है। अंतर्निहित सुरक्षा सुविधाएं ऑपरेशन के दौरान जोखिम को कम करती हैं।

3) छोटे पोर्टेबल गैन्ट्री क्रेन के लिए अंतिम गाड़ी गोदामों, कार्यशालाओं, हल्के औद्योगिक वातावरण और रखरखाव सुविधाओं के लिए उपयुक्त है।





4.क्रेन यात्रा तंत्र

1) कार्य सिद्धांत

आम तौर पर इसमें एक हल्का एल्यूमीनियम या स्टील फ्रेम होता है जिसमें क्षैतिज बीम (जिसे अक्सर पुल या क्रॉसबीम कहा जाता है) दो ऊर्ध्वाधर पैरों द्वारा समर्थित होता है। आसान आवाजाही के लिए क्रेन के आधार पर आमतौर पर पहिए या कैस्टर होते हैं। भार उठाने और कम करने के लिए क्षैतिज बीम पर एक लहरा या ट्रॉली लगाई जाती है। इन क्रेनों में अपेक्षाकृत कम भार वहन करने की क्षमता होती है (अक्सर कुछ सौ किलोग्राम से लेकर कुछ टन तक), जो उन्हें हल्के, प्रबंधनीय भार के लिए उपयुक्त बनाती है। गैन्ट्री क्रेन के पैर कुंडा या स्थिर कैस्टर से सुसज्जित होते हैं, जो संपूर्ण भार उठाने की अनुमति देते हैं। संरचना को मैन्युअल रूप से विभिन्न स्थानों पर धकेला जाना चाहिए। कुछ क्रेनों में भार उठाते समय क्रेन को स्थिर रखने के लिए लॉकिंग पहिए हो सकते हैं।

पुश या मोटर चालित यात्रा: हल्के, मैन्युअल रूप से संचालित पोर्टेबल गैन्ट्री क्रेन के लिए, ऑपरेटर इसे स्थानांतरित करने के लिए क्रेन को धक्का देते हैं या खींचते हैं। हेवी-ड्यूटी पोर्टेबल गैन्ट्री में मोटर चालित व्हील सिस्टम हो सकते हैं।

2) क्रेन संचालन तंत्र के कार्य

एक छोटा पोर्टेबल गैन्ट्री क्रेन एक बहुमुखी और मोबाइल उठाने वाला उपकरण है जिसे विभिन्न वातावरणों में, विशेष रूप से छोटे या सीमित स्थानों में भारी भार संभालने के लिए डिज़ाइन किया गया है। इसमें आम तौर पर एक हल्का फ्रेम होता है और इसे चारों ओर ले जाना आसान होता है। ये क्रेन गोदामों, कार्यशालाओं, निर्माण स्थलों और अन्य क्षेत्रों में विशेष रूप से उपयोगी होते हैं जहां स्थान सीमित है लेकिन उठाने की क्षमताओं की आवश्यकता होती है। जैसा कि नाम से पता चलता है, एक पोर्टेबल गैन्ट्री क्रेन को आसानी से एक स्थान से दूसरे स्थान पर ले जाने के लिए डिज़ाइन किया गया है। यह गतिशीलता इसे कार्यस्थलों के लिए आदर्श बनाती है जहां क्रेन को बार-बार स्थानांतरित करने या विभिन्न क्षेत्रों में उपयोग करने की आवश्यकता होती है। पोर्टेबल गैन्ट्री क्रेन भारी भार उठाने और स्थानांतरित करने के लिए यांत्रिक साधन प्रदान करके मैन्युअल हैंडलिंग चोटों के जोखिम को कम करने में मदद करते हैं।

5.ट्रॉली यात्रा तंत्र

1) संरचनात्मक संरचना

एक छोटे पोर्टेबल गैन्ट्री क्रेन में ट्रॉली यात्रा तंत्र एक प्रमुख घटक है जो क्रेन की उत्थापन ट्रॉली को क्रेन के बीम या गर्डर के साथ चलने की अनुमति देता है। यह प्रणाली गैन्ट्री क्रेन के कवरेज क्षेत्र के भीतर भार की सटीक स्थिति को सक्षम बनाती है।

ट्रॉली फ़्रेम: स्थायित्व और स्थिरता के लिए आमतौर पर स्टील या उच्च शक्ति मिश्र धातु से बना होता है।

यात्रा करने वाले पहिये या रोलर्स: पहिए आम तौर पर ट्रॉली के प्रत्येक कोने पर लगाए जाते हैं और क्रेन की रेल प्रणाली (बीम या गर्डर) के साथ घूमने के लिए डिज़ाइन किए जाते हैं।

मोटर्स और ड्राइव तंत्र: अधिकांश ट्रॉली ट्रैवल सिस्टम सुचारू संचालन के लिए इलेक्ट्रिक मोटर्स का उपयोग करते हैं। ये मोटरें एक ड्राइव शाफ्ट से जुड़ी होती हैं, जो ट्रॉली को चलाने वाले पहियों या स्प्रोकेट को घुमाती है।

एंड कैरिज या एंड ट्रक: क्रेन की मुख्य संरचना के साथ एक स्थिर कनेक्शन प्रदान करने और ट्रॉली को क्षैतिज बीम के साथ चलने की अनुमति देने के लिए ट्रॉली के सिरों पर लगाया जाता है।

ब्रेकिंग सिस्टम: गति को नियंत्रित करने और आवश्यकता पड़ने पर ट्रॉली को सुरक्षित रूप से रोकने के लिए आवश्यक। ये सिस्टम अक्सर स्वचालित होते हैं और आपातकालीन स्टॉप के दौरान सक्रिय होते हैं।

नियंत्रण और सुरक्षा सुविधाएँ: ट्रॉली को बहुत दूर जाने और पटरी से उतरने से रोकने के लिए ट्रैक के अंत में स्थापित किया गया।

ट्रैक या रेल प्रणाली: आमतौर पर ट्रॉली की गति और वजन से तनाव का सामना करने के लिए उच्च शक्ति वाले स्टील से बना होता है।

सस्पेंशन और माउंटिंग घटक: ट्रॉली को उच्च शक्ति वाले पिन, बोल्ट या अन्य सुरक्षित माउंटिंग सिस्टम का उपयोग करके क्रेन के गर्डर से लटकाया जाता है या लगाया जाता है, जिससे यह सुनिश्चित होता है कि ट्रॉली आवाजाही के दौरान मजबूती से अपनी जगह पर बनी रहे।

2) ट्रॉली संचालन तंत्र का कार्य

एक छोटे पोर्टेबल गैन्ट्री क्रेन में ट्रॉली यात्रा तंत्र एक महत्वपूर्ण घटक है जिसे गैन्ट्री बीम के साथ क्रेन के लहरा के क्षैतिज आंदोलन को सुविधाजनक बनाने के लिए डिज़ाइन किया गया है। इस तंत्र का कार्य एक विशिष्ट क्षेत्र पर भार के सुचारू और नियंत्रित संचलन को सक्षम करना है, जिससे क्रेन की समग्र दक्षता में वृद्धि होती है।

6.क्रेन का पहिया

एक छोटे पोर्टेबल गैन्ट्री क्रेन पर क्रेन का पहिया क्रेन को ट्रैक या रेल प्रणाली के साथ चलने में सक्षम बनाने में एक आवश्यक भूमिका निभाता है। ये पहिये आम तौर पर भार वहन करने वाली मांगों और क्रेन की निरंतर गति का सामना करने के लिए उच्च शक्ति वाले स्टील या कच्चे लोहे से बने होते हैं। एक छोटे पोर्टेबल गैन्ट्री क्रेन के लिए, क्रेन के पहिये कंक्रीट की सतह या कंक्रीट की सतह पर सुचारू संचालन के लिए डिज़ाइन किए गए हैं। विशेष ट्रैक. पहियों के डिज़ाइन को क्रेन के वजन के साथ-साथ उसके द्वारा उठाए जाने वाले भार को भी समायोजित करना चाहिए। वे अक्सर क्रेन के आधार के दोनों ओर लगाए जाते हैं और क्रेन की स्थिति के लिए गतिशीलता प्रदान करते हैं।

7.क्रेन हुक

1) छोटे पोर्टेबल गैन्ट्री क्रेन पर क्रेन हुक भारी भार उठाने और ले जाने के लिए उपयोग किया जाने वाला एक प्रमुख घटक है। हुक आम तौर पर मजबूत, टिकाऊ सामग्री जैसे जाली स्टील से बना होता है ताकि यह सुनिश्चित किया जा सके कि यह क्रेन की भार क्षमता को संभाल सके।

2) भारी भार के तहत विरूपण का विरोध करने के लिए क्रेन हुक आमतौर पर उच्च शक्ति वाले स्टील या मिश्र धातु स्टील से बने होते हैं। हुक को आमतौर पर एक घुमावदार, नुकीले सिरे के साथ आकार दिया जाता है ताकि लिफ्टिंग स्लिंग, चेन या रस्सी के माध्यम से भार को सुरक्षित रूप से पकड़ा जा सके। कुछ हुक में भार को फिसलने से रोकने के लिए एक कुंडी या सुरक्षा तंत्र शामिल हो सकता है। क्रेन हुक का आकार और ताकत गैन्ट्री क्रेन की रेटेड भार क्षमता से मेल खाना चाहिए। छोटे पोर्टेबल गैन्ट्री क्रेन में आमतौर पर हल्की उठाने की क्षमता होती है, जो अक्सर 500 किलोग्राम से 2 टन तक होती है।

मोटर

एसी मोटर्स का उपयोग उनकी सादगी और उपलब्धता के कारण छोटे क्रेनों में व्यापक रूप से किया जाता है। डीसी मोटर्स का उपयोग बेहतर गति नियंत्रण के लिए किया जाता है, हालांकि गैन्ट्री क्रेन में एसी मोटर्स की तुलना में कम आम है।

पोर्टेबल गैन्ट्री क्रेनें क्रेन के डिज़ाइन और इच्छित उपयोग के आधार पर मानक आवासीय या औद्योगिक वोल्टेज जैसे 110V, 220V, या 380V पर चल सकती हैं। छोटे मॉडल आमतौर पर कम वोल्टेज पर काम करते हैं, जबकि बड़े मॉडलों को 380V या इससे अधिक की आवश्यकता हो सकती है।

.

ध्वनि और प्रकाश अलार्म प्रणाली और सीमा स्विच

1) ध्वनि और प्रकाश अलार्म प्रणाली

एक छोटे पोर्टेबल गैन्ट्री क्रेन के लिए ध्वनि और प्रकाश अलार्म प्रणाली एक सुरक्षा सुविधा है जो क्रेन के संचालन की स्थिति, संभावित खतरों या आपातकालीन स्थितियों के बारे में ऑपरेटरों और आस-पास के कर्मियों को सचेत करने के लिए डिज़ाइन की गई है। ये प्रणालियाँ दुर्घटनाओं को रोकने और उन वातावरणों में सुरक्षित संचालन सुनिश्चित करने के लिए महत्वपूर्ण हैं जहाँ क्रेन का उपयोग किया जाता है।

ध्वनि अलार्म: ध्वनि अलार्म आसपास के लोगों को सचेत करता है कि क्रेन चालू है या कोई संभावित खतरा है। आमतौर पर यह क्रेन की संरचना पर, ऑपरेटिंग नियंत्रण के पास, या क्रेन के कार्य क्षेत्र के आसपास प्रमुख स्थानों पर लगाया जाता है।

लाइट अलार्म: लाइट अलार्म: लाइट अलार्म आस-पास के कर्मियों को एक दृश्य संकेत प्रदान करता है, विशेष रूप से शोर वाले वातावरण में उपयोगी जहां श्रव्य अलार्म प्रभावी नहीं हो सकते हैं। प्रकाश आमतौर पर क्रेन पर ही स्थापित किया जाता है, या प्रमुख क्षेत्रों जैसे कि ऑपरेटर के केबिन के पास या उन क्षेत्रों में जहां दृश्यता महत्वपूर्ण है।

अधिभार की स्थिति: जब क्रेन अपनी सुरक्षित भार क्षमता से अधिक हो जाती है..

2) सीमा स्विच

एक छोटे पोर्टेबल गैन्ट्री क्रेन पर एक सीमा स्विच एक महत्वपूर्ण घटक है जिसका उपयोग क्रेन को उसकी डिज़ाइन की गई परिचालन सीमा से अधिक होने से रोकने, सुरक्षा और उचित कार्यक्षमता सुनिश्चित करने के लिए किया जाता है।

कार्य: सीमा स्विच गैन्ट्री क्रेन को उसकी निर्दिष्ट ट्रैक सीमा से परे यात्रा करने से रोकता है, जो क्रेन या उसके द्वारा संभाले जा रहे भार को नुकसान पहुंचा सकता है। यह क्रेन के चलने वाले हिस्सों के लिए एक सुरक्षा के रूप में कार्य करता है, यह सुनिश्चित करता है कि वे सुरक्षित दूरी से आगे काम न करें ( या तो लंबवत या क्षैतिज रूप से)।जब क्रेन अपने यात्रा पथ के अंत तक पहुंचती है, तो डिज़ाइन के आधार पर सीमा स्विच स्वचालित रूप से क्रेन की मोटर को रोकने या रिवर्स करने के लिए ट्रिगर करता है।

प्रकार: यांत्रिक सीमा स्विच, भौतिक संपर्क का उपयोग करके संचालित होता है। जब क्रेन एक निश्चित बिंदु पर जाती है, तो लीवर या एक्चुएटर एक बटन या स्विच दबाता है, जो यात्रा के अंत का संकेत देता है। निकटता सीमा स्विच, गैर-संपर्क प्रकार के सेंसर जो क्रेन भागों की स्थिति का पता लगाते हैं। ये अक्सर यांत्रिक स्विचों की तुलना में अधिक टिकाऊ होते हैं और इनमें टूट-फूट का खतरा कम होता है।

10.सुरक्षा उपकरण

अधिभार संरक्षण: यह उपकरण क्रेन को उसकी निर्धारित क्षमता से अधिक भार उठाने से रोकता है। इसमें आमतौर पर लोड सेंसर शामिल होते हैं जो क्रेन के अतिभारित होने पर अलार्म चालू कर देते हैं या संचालन बंद कर देते हैं, जिससे संरचनात्मक क्षति या दुर्घटनाओं को रोका जा सकता है।

सीमा स्विच: सीमा स्विच क्रेन के घटकों की गति की सीमा को नियंत्रित करते हैं। ये स्विच सुनिश्चित करते हैं कि लहरा और ट्रॉली अपनी निर्धारित सीमा से आगे न बढ़ें, जिससे यांत्रिक क्षति या सुरक्षा खतरों का खतरा कम हो जाता है।

आपातकालीन स्टॉप बटन: आपातकालीन स्थिति में क्रेन संचालन को तुरंत रोकने के लिए एक आसानी से सुलभ बटन। यह सुनिश्चित करता है कि अप्रत्याशित स्थितियों के दौरान दुर्घटनाओं को रोकने के लिए क्रेन को तुरंत रोका जा सकता है।

ब्रेकिंग सिस्टम: ब्रेक का उपयोग गति को नियंत्रित करने और भार को सुरक्षित स्थिति में रखने के लिए किया जाता है। यह सुविधा क्रेन रुकने पर भार को बहने या गिरने से रोकती है। यह या तो मैकेनिकल या इलेक्ट्रिक हो सकता है।

एंटी-टिल्ट फ़ीचर: यह सुरक्षा फ़ीचर यह सुनिश्चित करता है कि ऑपरेशन के दौरान क्रेन झुके नहीं। इसमें अक्सर क्रेन को स्थिर करने और समतल ज़मीन पर न होने पर उसकी गति को रोकने के लिए एक प्रणाली शामिल होती है।

स्विंग स्टॉप डिवाइस: इस डिवाइस को क्रेन को अनियंत्रित रूप से झूलने से रोकने के लिए डिज़ाइन किया गया है। यह भार की क्षैतिज गति को सीमित करता है, अधिक नियंत्रण सुनिश्चित करता है और झूलते हुए दुर्घटनाओं के जोखिम को कम करता है।

निरीक्षण और रखरखाव टैग: टैग या सिस्टम जो क्रेन की स्थिति की निगरानी में मदद करते हैं। टूट-फूट की पहचान करने के लिए नियमित निरीक्षण महत्वपूर्ण है, यह सुनिश्चित करने के लिए कि सभी हिस्से ठीक से काम कर रहे हैं और विफलता के जोखिम को कम करते हैं।

चेतावनी रोशनी या श्रव्य अलार्म: चेतावनी संकेतक दृश्य या श्रवण अलर्ट प्रदान करते हैं। ये उपकरण संकेत देते हैं जब क्रेन अपनी लोड सीमा के करीब होती है या यदि यह खराब हो जाती है, तो यह सुनिश्चित होता है कि ऑपरेटरों को क्रेन की स्थिति के बारे में हमेशा पता रहता है।

लॉकआउट/टैगआउट सिस्टम: रखरखाव या मरम्मत के दौरान क्रेन को संचालन से बाहर करने के लिए एक सुरक्षा प्रोटोकॉल। यह सुनिश्चित करता है कि सर्विसिंग के दौरान कोई भी गलती से क्रेन का संचालन न कर सके, जिससे चोटों से बचा जा सके।

लोड संकेतक: एक प्रणाली जो उठाए गए भार के वास्तविक वजन को इंगित करती है। यह ऑपरेटर को ओवरलोड की स्थिति को रोकने, सुरक्षित संचालन सीमा के भीतर रहने में मदद करती है।

मैनुअल और रिमोट कंट्रोल सिस्टम: ऑपरेशन के दौरान बेहतर नियंत्रण के लिए क्रेन मैनुअल या रिमोट कंट्रोल सिस्टम के साथ आ सकते हैं। इससे ऑपरेटर को भार से सुरक्षित दूरी बनाए रखने और चोट के जोखिम को कम करने की अनुमति मिलती है।

सुरक्षात्मक बाधाएं या रेलिंग: ये भौतिक बाधाएं या रेलिंग हैं जो चलती भागों के साथ आकस्मिक संपर्क को रोकती हैं। वे ऑपरेटर और अन्य कर्मियों को क्रेन के घटकों से गिरने या टकराने से बचाते हैं।

11. नियंत्रण मोड

मैनुअल नियंत्रण: एक वायर्ड या वायरलेस नियंत्रण पेंडेंट जिसे ऑपरेटर क्रेन की गतिविधियों को नियंत्रित करने के लिए रखता है। यह लहरा (उठाना और कम करना), ट्रॉली (क्षैतिज गति), और गैन्ट्री (अनुदैर्ध्य गति) को नियंत्रित कर सकता है। कुछ सरल क्रेनों में, भार को मैन्युअल रूप से उठाने या स्थानांतरित करने के लिए एक हाथ श्रृंखला या क्रैंक का उपयोग किया जाता है। बुनियादी इलेक्ट्रिक क्रेन में सरल बटन हो सकते हैं या गति नियंत्रण के लिए स्विच।

रेडियो रिमोट कंट्रोल: सुरक्षा और सुविधा के लिए, पोर्टेबल गैन्ट्री क्रेन को वायरलेस रिमोट कंट्रोल सिस्टम से सुसज्जित किया जा सकता है, जिससे ऑपरेटर को दूर से क्रेन को नियंत्रित करने की अनुमति मिलती है, जिससे सुरक्षा और पहुंच बढ़ जाती है, खासकर खतरनाक या तंग कार्य वातावरण में।

जॉयस्टिक नियंत्रण: कुछ छोटे गैन्ट्री क्रेन में जॉयस्टिक नियंत्रण हो सकते हैं, जो लहरा, ट्रॉली और क्रेन बेस की गतिविधियों पर अधिक सहज और सटीक नियंत्रण प्रदान करते हैं।

स्वचालित नियंत्रण: प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी): अधिक उन्नत मॉडल में पीएलसी सिस्टम शामिल हो सकते हैं जो स्वचालित गतिविधियों जैसे प्रीसेट पोजिशनिंग, लोड सेंसिंग और सुरक्षा सुविधाओं की अनुमति देते हैं। इन प्रणालियों को विशिष्ट उठाने और स्थिति निर्धारण कार्यों के लिए प्रोग्राम किया जा सकता है।

मोबाइल ऐप नियंत्रण (उन्नत): कुछ नए मॉडलों के लिए, क्रेन नियंत्रण को स्मार्टफोन या टैबलेट के लिए मोबाइल एप्लिकेशन के साथ एकीकृत किया जा सकता है, जहां ऑपरेटर दूर से क्रेन की निगरानी और नियंत्रण कर सकता है।

12.स्केच

मुख्य तकनीकी







पोर्टेबिलिटी और लचीलापन: इन क्रेनों को हल्के और मोबाइल होने के लिए डिज़ाइन किया गया है, जो विभिन्न कार्य क्षेत्रों के बीच आसान परिवहन और स्थानांतरण की अनुमति देता है। उनका छोटा आकार उन्हें सीमित स्थान वाले वातावरण के लिए आदर्श बनाता है या जहां क्रेन को स्थापित करने और बार-बार ले जाने की आवश्यकता होती है।

लागत प्रभावी: बड़े, स्थिर क्रेन की तुलना में, छोटे पोर्टेबल गैन्ट्री क्रेन की खरीद लागत कम होती है, जिससे वे छोटे व्यवसायों या बजट की कमी वाले संचालन के लिए अधिक सुलभ हो जाते हैं।

कम परिचालन लागत: उन्हें न्यूनतम रखरखाव की आवश्यकता होती है और विभिन्न प्रकार के वातावरण में उपयोग किया जा सकता है, जिससे विशेष उपकरणों के कई टुकड़ों की आवश्यकता कम हो जाती है।

सेटअप में आसानी: पोर्टेबल गैन्ट्री क्रेन को अक्सर पेशेवर सहायता की आवश्यकता के बिना इकट्ठा करना और अलग करना आसान होता है, जिससे सेटअप समय तेज हो जाता है। बड़े क्रेन के विपरीत, पोर्टेबल गैन्ट्री क्रेन को जटिल बुनियादी ढांचे या समर्थन प्रणालियों की स्थापना की आवश्यकता नहीं होती है।

बहुमुखी प्रतिभा: इन क्रेनों का उपयोग विभिन्न उद्योगों जैसे निर्माण, ऑटोमोटिव मरम्मत, गोदामों और विनिर्माण में भारी उपकरण, सामग्री या मशीनरी उठाने जैसे कार्यों के लिए किया जा सकता है। कई मॉडल समायोज्य ऊंचाई और अवधि की अनुमति देते हैं, जो हाथ में काम के आधार पर अतिरिक्त लचीलापन प्रदान करते हैं।

जगह बचाने वाला डिज़ाइन: छोटे पोर्टेबल गैन्ट्री क्रेन को अक्सर उपयोग में न होने पर मोड़ा जा सकता है या छोटे स्थानों में संग्रहीत किया जा सकता है, जिससे कार्यशालाओं या गोदामों जैसे भीड़ भरे वातावरण में मूल्यवान भंडारण स्थान की बचत होती है।

उत्पादकता में वृद्धि: कार्य क्षेत्र के भीतर भार को तेजी से और आसानी से स्थानांतरित करने की क्षमता वर्कफ़्लो और उत्पादकता को बढ़ाने में मदद कर सकती है, खासकर तंग या भीड़भाड़ वाले स्थानों में।

कम श्रम लागत: कम श्रमिकों को बड़े भार को संभालने में सक्षम करके, पोर्टेबल गैन्ट्री क्रेन मैनुअल श्रम की आवश्यकता को कम करते हैं, सुरक्षा में सुधार करते हैं और थकान को कम करते हैं।

बेहतर सुरक्षा: क्रेन भारी भार को सुरक्षित रूप से उठाने और ले जाने में मदद करती है, जिससे मैन्युअल भार उठाने से जुड़े श्रमिकों की चोटों का जोखिम कम हो जाता है। उनकी पोर्टेबिलिटी के बावजूद, इन क्रेनों को स्थिरता को ध्यान में रखते हुए डिजाइन किया गया है, जो विभिन्न वातावरणों में सुरक्षित उठाने के समाधान प्रदान करते हैं।







गोदाम संचालन: गोदाम के भीतर पैलेट, मशीनरी या उपकरण जैसी भारी वस्तुओं को ले जाने के लिए उपयोग किया जाता है। सामग्रियों और उत्पादों को अलमारियों या भंडारण प्रणालियों पर उठाकर कुशलतापूर्वक व्यवस्थित करने में मदद करता है।

विनिर्माण और संयोजन: इन क्रेनों का उपयोग उत्पादन के दौरान भारी घटकों या मशीनरी भागों को उठाने और रखने के लिए असेंबली लाइनों में किया जाता है। उपकरणों पर रखरखाव या मरम्मत कार्य के लिए उपयोग किया जा सकता है, जहां भागों को स्थापित करने या हटाने के लिए उठाने की आवश्यकता होती है।

निर्माण और नवीनीकरण परियोजनाएं: सीमित स्थान वाले निर्माण स्थलों में स्टील बीम, कंक्रीट ब्लॉक या पाइपिंग जैसी सामग्रियों को उठाने और ले जाने के लिए बिल्कुल सही। छोटे उपकरण या औज़ार उठाने के लिए आदर्श, जिससे बड़ी, बोझिल क्रेनों की आवश्यकता कम हो जाती है।

ऑटोमोटिव उद्योग: मरम्मत या रखरखाव के दौरान इंजन या अन्य भारी घटकों को उठाने के लिए आमतौर पर ऑटोमोटिव दुकानों में उपयोग किया जाता है। ट्रांसमिशन, सस्पेंशन सिस्टम या अन्य भारी घटकों जैसे ऑटो पार्ट्स को स्थानांतरित करने के लिए इसका उपयोग किया जा सकता है।

शिपयार्ड और मरीना: नावयार्ड या मरीना में छोटी नावों, इंजनों या भागों को उठाने और परिवहन के लिए उपयोग किया जाता है। सर्विसिंग के लिए उपकरण या मशीनरी उठाकर रखरखाव कार्यों में सहायता करता है।

भारी उपकरण रखरखाव: खेतों या निर्माण स्थलों जैसी जगहों पर, छोटे पोर्टेबल गैन्ट्री क्रेन मरम्मत या प्रतिस्थापन के लिए भारी मशीनरी भागों को उठा सकते हैं। इंजन और अन्य भारी यांत्रिक भागों को उठाने के लिए गैरेज या औद्योगिक सेटिंग्स में उपयोग किया जाता है।

अनुसंधान और प्रयोगशालाएँ: अनुसंधान प्रयोगशालाओं या छोटे कारखानों में, इनका उपयोग संवेदनशील उपकरण, मशीनरी या रसायनों को देखभाल और सटीकता के साथ स्थानांतरित करने के लिए किया जा सकता है।

बिजली संयंत्र: छोटे गैन्ट्री क्रेन का उपयोग बिजली संयंत्रों में नियमित निरीक्षण और रखरखाव के लिए घटकों, उपकरणों या भागों को उठाने और स्थानांतरित करने के लिए किया जा सकता है।

शिपिंग और लॉजिस्टिक्स: ट्रकों या कंटेनरों से छोटी वस्तुओं को लोड करने और उतारने के लिए शिपिंग यार्ड या लॉजिस्टिक्स हब में उपयोग किया जाता है, जिससे वर्कफ़्लो दक्षता में सुधार होता है।

कला और मूर्तिकला: दीर्घाओं या स्थापना स्थानों में बड़ी मूर्तियों या भारी कलाकृति के टुकड़ों को स्थानांतरित करने के लिए इस्तेमाल किया जा सकता है, जिससे टुकड़ों को नुकसान पहुंचाए बिना सुरक्षित उठाने की अनुमति मिलती है।





डिज़ाइन चरण: क्रेन के इच्छित उपयोग (उदाहरण के लिए, उठाने वाले उपकरण, मशीनरी, या निर्माण सामग्री) के आधार पर क्रेन के लिए आवश्यक अधिकतम भार क्षमता, उठाने की ऊंचाई और अवधि निर्धारित करें। सॉफ़्टवेयर (जैसे ऑटोकैड या सॉलिडवर्क्स) का उपयोग करके, गैन्ट्री क्रेन के लिए विस्तृत इंजीनियरिंग चित्र बनाएं। इसमें आयाम, सामग्री विनिर्देश और बीम, कॉलम और पहियों जैसे प्रमुख घटक शामिल हैं। सुनिश्चित करें कि डिज़ाइन क्रेन, उठाने वाले उपकरण और पोर्टेबल संरचनाओं के लिए प्रासंगिक सुरक्षा मानकों (उदाहरण के लिए, ओएसएचए, आईएसओ) को पूरा करता है।

सामग्री चयन: फ्रेम के लिए आमतौर पर स्टील या एल्यूमीनियम का उपयोग किया जाता है। अपनी ताकत के कारण उच्च भार क्षमता के लिए स्टील को प्राथमिकता दी जाती है, जबकि हल्के क्रेन के लिए एल्यूमीनियम का उपयोग किया जा सकता है। सुचारू गति के लिए टिकाऊ, हेवी-ड्यूटी रबर या पॉलीयुरेथेन पहियों का चयन किया जाना चाहिए, जो क्रेन के वजन और उस सतह पर निर्भर करता है जिस पर इसका उपयोग किया जाएगा। उपयुक्त उठाने की व्यवस्था (मैनुअल या इलेक्ट्रिक) के साथ एक लहरा या चरखी और तार रस्सी या चेन आवश्यक घटक हैं।

फास्टनरों और वेल्डिंग सामग्री: असेंबली के लिए उच्च शक्ति वाले बोल्ट, नट और वेल्डिंग छड़ें।

निर्माण प्रक्रिया: डिज़ाइन विनिर्देशों के आधार पर स्टील या एल्यूमीनियम घटकों को काटने के लिए एक कटिंग मशीन (प्लाज्मा कटर, लेजर कटर, या आरा) का उपयोग करें। इसमें बीम, पैर, क्रॉस सदस्य और समर्थन शामिल हैं। गैन्ट्री की मूल संरचना बनाने के लिए फ्रेम घटकों को एक साथ वेल्डेड या बोल्ट किया जाता है। वेल्डिंग को स्थायी जोड़ों के लिए प्राथमिकता दी जाती है, जबकि बोल्टिंग का उपयोग उन हिस्सों के लिए किया जा सकता है जिन्हें पोर्टेबिलिटी के लिए अलग करने की आवश्यकता होती है। गैन्ट्री के आधार पर पहियों या कैस्टर को संलग्न करें। सुनिश्चित करें कि पहिये सुचारू गति के लिए संरेखित हैं और उचित लोड रेटिंग रखते हैं। गैन्ट्री संरचना के शीर्ष पर लहरा, चरखी या चरखी प्रणाली स्थापित करें। इष्टतम संचालन के लिए उठाने की व्यवस्था को संरेखित किया जाना चाहिए।

गैन्ट्री क्रेन की असेंबली: ऊर्ध्वाधर कॉलम, क्षैतिज बीम और क्रॉस ब्रेसिज़ जोड़कर मुख्य गैन्ट्री फ्रेम को इकट्ठा करें। सुनिश्चित करें कि इस प्रक्रिया के दौरान फ्रेम चौकोर और समतल हो।

पहिया स्थापना: पहियों या कैस्टर को फ्रेम पर माउंट करें, यह सुनिश्चित करते हुए कि वे स्वतंत्र रूप से घूमते हैं और क्रेन का वजन और उसके द्वारा उठाए जाने वाले भार को सहन कर सकते हैं। गैन्ट्री के शीर्ष पर उत्थापन प्रणाली (मैनुअल या इलेक्ट्रिक) स्थापित करें। इसमें चरखी, हुक, तार की रस्सी, या चेन को सुरक्षित करना और यह सुनिश्चित करना शामिल होना चाहिए कि यह इच्छित भार को सुरक्षित रूप से उठा सके। उठाने के दौरान क्रेन को हिलने से रोकने के लिए आवश्यक ब्रेक या ताले जोड़ें। सुनिश्चित करें कि ओवरलोड को रोकने के लिए एक सुरक्षा तंत्र है।

पेंटिंग और कोटिंग: धातु की सतहों से किसी भी जंग, तेल या दूषित पदार्थों को हटाने के लिए सैंडब्लास्ट करें या फ्रेम को साफ करें। क्रेन को पहनने और पर्यावरणीय कारकों से बचाने के लिए संक्षारण प्रतिरोधी पेंट या कोटिंग लागू करें। इसमें एक प्राइमर और उसके बाद एक या अधिक शीर्ष कोट शामिल हो सकते हैं। पेंटिंग के बाद, किसी भी ऐसे क्षेत्र के लिए क्रेन की जांच करें जहां कोटिंग छूट गई हो या जंग लगने का खतरा हो।

परीक्षण और गुणवत्ता नियंत्रण: यह सुनिश्चित करने के लिए लोड परीक्षण करें कि क्रेन अपनी निर्धारित क्षमता को सुरक्षित रूप से संभाल सके। लोड परीक्षण ऐसे वजन के साथ किया जाना चाहिए जो क्रेन के अधिकतम रेटेड लोड के बराबर या उससे थोड़ा ऊपर हो। सुचारू संचालन सुनिश्चित करते हुए, इसके पहियों पर गैन्ट्री की गति का परीक्षण करें। इसके अलावा, विश्वसनीयता के लिए उत्थापन तंत्र और ब्रेक का परीक्षण करें। सुनिश्चित करें कि लॉकिंग तंत्र, आपातकालीन स्टॉप बटन और ओवरलोड सुरक्षा सिस्टम सहित सभी सुरक्षा सुविधाएँ सही ढंग से काम कर रही हैं।

अंतिम निरीक्षण और दस्तावेज़ीकरण: यह सत्यापित करने के लिए अंतिम निरीक्षण करें कि सभी घटक ठीक से स्थापित हैं, क्रेन संरचनात्मक रूप से मजबूत है, और यह अपेक्षा के अनुरूप काम कर रहा है। एक ऑपरेटर का मैनुअल तैयार करें जिसमें सुरक्षा निर्देश, लोड सीमा, असेंबली निर्देश और रखरखाव दिशानिर्देश शामिल हों। एक बार जब क्रेन सभी परीक्षण और निरीक्षण पास कर लेती है, तो इसे अलग कर दिया जाता है (यदि पोर्टेबिलिटी के लिए आवश्यक हो) और शिपिंग या डिलीवरी के लिए पैक किया जाता है।

वितरण और स्थापना: एक बार पूरा और परीक्षण हो जाने पर, पोर्टेबल गैन्ट्री क्रेन डिलीवरी के लिए तैयार है। यदि यह एक बड़ी इकाई है, तो इसे भागों में भेजा जा सकता है और साइट पर असेंबल किया जा सकता है। क्रेन को साइट पर स्थापित करें, यह सुनिश्चित करते हुए कि यह समतल सतह पर स्थित है और संचालन के लिए तैयार है।

कार्यशाला दृश्य:

कंपनी ने एक बुद्धिमान उपकरण प्रबंधन प्लेटफ़ॉर्म स्थापित किया है, और हैंडलिंग और वेल्डिंग रोबोट के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95% तक पहुंच जाएगी। 32 वेल्डिंग लाइनों को उपयोग में लाया गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर 85% तक पहुंच गई है।
