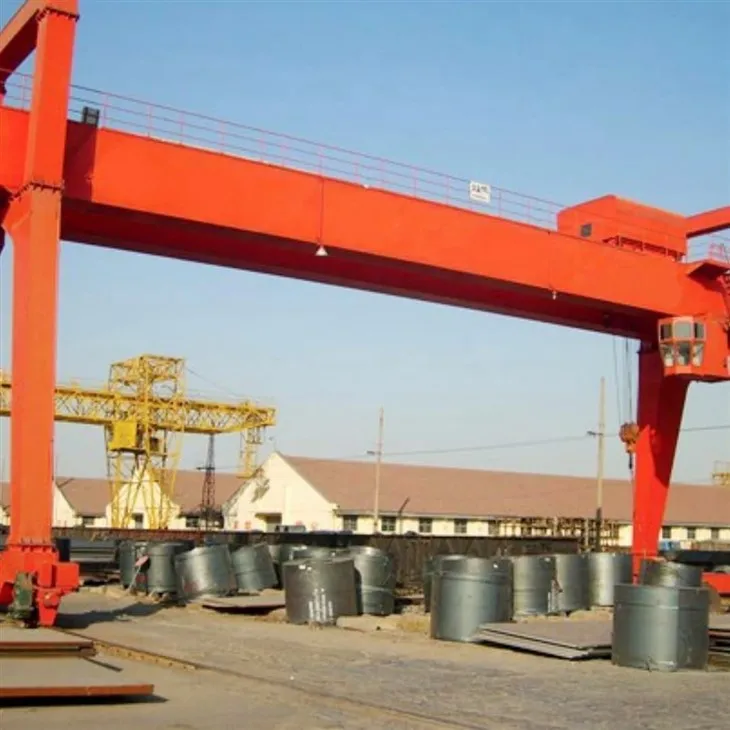

150 टन डबल बीम हुक गैन्ट्री क्रेन



A 150- टन डबल बीम हुक गैन्ट्री क्रेनएक हैभारी-कर्तव्य सामग्री हैंडलिंग प्रणालीबाहरी या इनडोर औद्योगिक वातावरण में बहुत बड़े और भारी भार को उठाने और परिवहन के लिए डिज़ाइन किया गया है। ओवरहेड क्रेन के विपरीत,गैंट्री क्रेन्सऐसे पैर हैं जो पुल का समर्थन करते हैं और जमीन पर रेल या पहियों पर चलते हैं, जिससे वे आदर्श बन जाते हैंखुले यार्ड, निर्माण स्थल, शिपयार्ड और बिजली संयंत्र.

---

⚙️ प्रमुख विशेषताऐं

भार क्षमता:150 टन (150, 000 kg सुरक्षित और कुशलता से उठा सकते हैं)।

डबल बीम संरचना:दो मुख्य गर्डर्स भारी शुल्क वाले अनुप्रयोगों के लिए बेहतर शक्ति और स्थिरता प्रदान करते हैं।

हुक तंत्र:एक मजबूत लिफ्टिंग हुक (या डबल हुक) बड़े पैमाने पर घटकों को संभालता है, जिसे अक्सर वायर रस्सी लहरा द्वारा समर्थित किया जाता है।

गैन्ट्री पैर:कठोर ऊर्ध्वाधर पैर गर्डर्स को जमीन पर चलने वाले तंत्र (रेल या पहियों) से जोड़ते हैं।

यात्रा तंत्र:ग्राउंड ट्रैक्स (रेल-माउंटेड) या रबर टायर (मोबाइल) पर संचालित होता है।

ट्रॉली के साथ ट्रॉली:डबल बीम के शीर्ष के साथ चलता है, जिससे लोड की सटीक स्थिति की अनुमति मिलती है।

---

🔍 मुख्य लाभ

हैंडलबहुत बड़ी और भारी वस्तुएंउस ओवरहेड क्रेन को समायोजित नहीं किया जा सकता है।

मुक्त खड़े ढांचा-क्या रनवे सिस्टम या बिल्डिंग स्ट्रक्चर सपोर्ट की आवश्यकता नहीं है।

के लिए आदर्शबाहरी उपयोग, जैसे निर्माण, जहाज निर्माण, और बड़े पैमाने पर निर्माण यार्ड।

प्रदानउच्च उठाने की ऊंचाईऔरलंबे समय तक योग्यता.

---

🏭 सामान्य अनुप्रयोग

शिपयार्ड:जहाज ब्लॉक, इंजन और पतवार वर्गों को उठाना।

स्टील के पौधे:बड़े स्लैब, कॉइल, या भट्टियों को स्थानांतरित करना।

निर्माण स्थल:प्रीकास्ट कंक्रीट, स्टील बीम, या भारी असेंबली को संभालना।

बिजली की स्टेशनों:टर्बाइन, जनरेटर और अन्य भारी घटकों को स्थापित करना।

रेल यार्ड और कंटेनर टर्मिनल:कंटेनरों, रेलकार या भारी कार्गो को संभालने के लिए।



कोर घटक: असर, गियर, गियरबॉक्स, मोटर

मूल स्थान: हेनान, चीन

1 साल की वॉरंटी

वजन (किग्रा): 2000 किग्रा

वीडियो आउटगोइंग-इंटेसेक्शन: प्रदान किया गया

मशीनरी परीक्षण रिपोर्ट: प्रदान किया गया

कीवर्ड: गैन्ट्री क्रेन

रंग: अनुकूलित

आकार: अनुकूलित

डिजाइन: कंप्यूटर अनुकूलन डिजाइन

सुरक्षा: उच्च लचीली फ्लैट केबल पावर

आवेदन: निर्माण औद्योगिक, कार्यशाला, गोदाम

कामकाजी वर्ग: A 3- A8

प्रमाणन: ISO, CE, BV, S GS, TUV

शक्ति स्रोत: 380 ~ 480V, अनुकूलित





1.structure प्रकार

आमतौर पर एकबॉक्स-प्रकार वेल्डेड गर्डर(बंद खंड), या कभी -कभी एसुदृढीकरण के साथ I- बीम, लोड और स्पैन पर निर्भर करता है।

के लिए डिज़ाइन किया गयाविक्षेपण को कम करनाऔर उच्च मरोड़ कठोरता प्रदान करते हैं।

सामग्री

आमतौर परQ345B, Q355B, या Q460 स्टीलउच्च शक्ति और लोड-असर प्रदर्शन के लिए।

समान तनाव वितरण सुनिश्चित करने के लिए उच्च परिशुद्धता के साथ वेल्डेड।

अवधि (लंबाई)

साइट लेआउट और परिचालन आवश्यकताओं पर निर्भर करता है।

सामान्य स्पैन से रेंज20 से 50 मीटर, कस्टम डिज़ाइन उपलब्ध के साथ।

भार समर्थन

प्रत्येक मुख्य बीम 150- टन क्षमता के भाग का समर्थन करता है, दूसरी बीम के साथ मिलकर काम कर रहा है।

ट्रॉली और होइस्ट सिस्टम इन बीमों के ऊपर चलता है।

ट्रॉली रेल

प्रेसिजन-मशीनरेल पटरियाँट्रॉली के क्रॉस-ट्रैवल आंदोलन के लिए गर्डर्स के शीर्ष फ्लैंग्स के लिए तय किए गए हैं।

ऊँचा -डिजाइन

मुख्य बीम अक्सर एक के साथ डिज़ाइन किए जाते हैंथोड़ा ऊपर की ओर ऊँचा(प्री-डिफ्लेक्शन) लोड के तहत प्राकृतिक एसएजी की भरपाई के लिए।

गैन्ट्री पैरों से संबंध

मुख्य बीम कठोर रूप से गैन्ट्री पैरों के लिए वेल्डेड या वेल्डेड हैं।

अंत फ्रेम को ऊर्ध्वाधर और क्षैतिज बलों को स्थानांतरित करने के लिए प्रबलित किया जाता है।

रखरखाव वॉकवे (वैकल्पिक)

ट्रॉली और होइस्ट सिस्टम के रखरखाव की पहुंच के लिए बीम के साथ कैटवॉक या निरीक्षण प्लेटफॉर्म स्थापित किए जा सकते हैं।



लहरदार तंत्र

आमतौर पर एकविद्युत तार रस्सी लहराया एककस्टम-निर्मित फहराने वाली चरखी.

के लिए विशेष रूप से डिज़ाइन किया गयाभारी कर्तव्य उठाना, साथउच्च टोक़ मोटर्सऔर मजबूत गियरबॉक्स।

अक्सर सुविधाएँदोहरी मोटर्स और ड्रम150- टन क्षमता पर संतुलित और सुरक्षित लिफ्टिंग के लिए।

🪝 लिफ्टिंग हुक (सिंगल या डबल हुक)

दबाव प्रक्रिया से बनाया गया स्टीलभारी कर्तव्य, आमतौर पर एडबल-हुक सिस्टम(एक मुख्य और एक सहायक) बेहतर लोड वितरण के लिए।

बेहतर लोड संरेखण के लिए स्विवलिंग डिज़ाइन।

शामिल हो सकता हैसुरक्षा कुंडी और अधिभार संकेतक.

🧵 तार रस्सियों

उच्च-तन्यता स्टील वायर रस्सियों 150- टन ब्रेकिंग स्ट्रेंथ के लिए रेटेड।

मल्टीपल रोप फॉल्स (रीविंग सिस्टम) भी लोडिंग लोडिंग और बेहतर स्थिरता सुनिश्चित करते हैं।

🚋 ट्रॉली सिस्टम

ट्रॉली फहराने वाले तंत्र को वहन करती है और दो मुख्य गर्डर्स के शीर्ष पर यात्रा करती है।

हेवी-ड्यूटी व्हील्स और गाइड रोलर्स पूर्ण लोड के तहत सुचारू आंदोलन सुनिश्चित करते हैं।

के साथ सुसज्जितबफरिंग और सीमा स्विचसुरक्षा के लिए।

🛠 गियरबॉक्स और मोटर ड्राइव

ग्रह या पेचदार गियरबॉक्स के साथ जोड़ा गयाआवृत्ति-नियंत्रित मोटर्ससटीक गति नियंत्रण के लिए।

परिवर्तनीय आवृत्ति ड्राइव (VFD) के लिए अनुमति देता हैचिकनी त्वरण\/मंदीऔर सटीक स्थिति।

🔌 विद्युत और नियंत्रण प्रणाली

के माध्यम से नियंत्रितकेबिन, पेंडेंट, या वायरलेस रिमोट.

लोड मॉनिटरिंग, अधिभार सुरक्षा और आपातकालीन स्टॉप फ़ंक्शन शामिल हैं।

फीडबैक सेंसर रियल-टाइम लोड डेटा और पोजिशनिंग प्रदान कर सकते हैं।

🛑 सुरक्षा प्रणाली

अधिभार सीमाएँओवरकैपेसिटी लिफ्ट को रोकने के लिए।

ऊपरी\/निचली सीमा स्विचहुक को ओवर-ट्रैवलिंग से रोकने के लिए।

ब्रेकिंग सिस्टम(विद्युत चुम्बकीय या हाइड्रोलिक) बिजली के नुकसान के दौरान भी सुरक्षित लोड होल्डिंग के लिए।

संरचनात्मक फ्रेम

उच्च शक्ति वाले स्टील से बनाया गया, अक्सर बॉक्स-प्रकार या वेल्डेड आई-बीम निर्माण।

150- टन डायनेमिक लोडिंग के तहत विरूपण को रोकने के लिए पर्याप्त कठोर।

मुख्य बीम और गैन्ट्री पैरों के लिए बोल्ट या वेल्डेड कनेक्शन।

🚜 यात्रा करने वाले पहिए

अत्यधिक टिकाऊजाली स्टील के पहिएया तो रेल-बाउंड (फिक्स्ड ट्रैक्स के लिए) या रबर-टायर्ड (मोबाइल गैन्ट्री क्रेन के लिए)।

शामिल हो सकता हैफुलाया हुआ पहियोंपटरी से उतरने के लिए।

आमतौर पर चिकनी आंदोलन के लिए स्व-संरेखण बीयरिंग के साथ जोड़े में घुड़सवार।

⚙ ड्राइव सिस्टम

मोटराइज्ड एंड कैरिज उपयोगएसी मोटर्ससाथकमी गियरबॉक्सआंदोलन को नियंत्रित करने के लिए।

को शामिल किया गयाइन्वर्टर\/वीएफडी नियंत्रणसटीक गति और ब्रेकिंग के लिए।

के साथ सुसज्जितब्रेकिंग सिस्टमगति को बनाए रखने के लिए जब गति में नहीं।

🔩 व्हील असेंबली और एक्सल

उच्च रेडियल और अक्षीय भार को संभालने के लिए एक्सल को सटीक-मच किया जाता है।

लोड चक्रों और पर्यावरणीय परिस्थितियों के आधार पर बियरिंग का चयन किया जाता है।

🛑 सुरक्षा और मार्गदर्शन

बफ़र सिस्टम(रबर या हाइड्रोलिक) टकराव संरक्षण के लिए छोर पर।

सीमा स्विचओवर-ट्रैवल को रोकने के लिए।

रेल क्लैम्प या पहिया तालेहवा के बाहरी परिस्थितियों में अतिरिक्त सुरक्षा के लिए।

🔌 बिजली की आपूर्ति प्रणाली

पावर ने मोटर्स को खिलायाकेबल रील, चेन खींचें, याबसबार\/कंडक्टर रेल प्रणाली.

सुरक्षित और मज़बूती से क्रेन के साथ स्थानांतरित करने के लिए डिज़ाइन किया गया।





यात्रा के पहिए

जाली स्टील के पहिए, अक्सर फुलाया जाता है, चलाते हैंग्राउंड रेल(आमतौर पर वर्ग या फ्लैट बार रेल)।

उच्च दबाव को संभालने और पहनने को कम करने के लिए पहिया सामग्री और कठोरता का चयन किया जाता है।

दोनों अंत गाड़ियों पर जोड़े या सेट में स्थापित।

🔩 एक्सल और असर प्रणाली

एक्सल पहियों को जोड़ते हैं और क्रेन के वजन से रेडियल लोड का समर्थन करते हैं और लोड को उठाया जाता है।

के साथ सुसज्जितस्व-संरेखण रोलर बीयरिंगसुचारू संचालन और विस्तारित सेवा जीवन के लिए।

⚙ ड्राइव इकाइयाँ (मोटर + गियरबॉक्स)

प्रत्येक अंत गाड़ी आमतौर पर सुसज्जित होती हैड्राइव मोटर्स(1 या 2 प्रति पक्ष) पहियों को शक्ति देने के लिए।

भारी-शुल्क गियरबॉक्स(पेचदार या ग्रह प्रकार) मोटर की गति को कम करें और टोक़ बढ़ाएं।

इन्वर्टर कंट्रोलचर गति, सॉफ्ट स्टार्ट\/स्टॉप, और सिंक्रनाइज़ मूवमेंट की अनुमति देता है।

🧠 नियंत्रण प्रणाली

के माध्यम से संचालितकेबिन नियंत्रण, वायरलेस रिमोट, यालटकन नियंत्रण.

पीएलसी-आधारित सिस्टम अक्सर बाएं और दाएं ड्राइव के बीच सिंक्रनाइज़ेशन का प्रबंधन करते हैं।

रेल के बंधन या संरचनात्मक तनाव को रोकने के लिए बड़े-स्पैन गैन्ट्री क्रेन के लिए एंटी-स्केविंग कंट्रोल महत्वपूर्ण है।

🧱 रेल और रनवे सिस्टम

ग्राउंड-माउंटेड रेल हैंठोस नींव पर लंगर डाला.

यांत्रिक पहनने और तिरछा को रोकने के लिए पूरी तरह से गठबंधन किया जाना चाहिए।

क्रेन रेल क्लैम्पऔरट्रैक क्लीनिंग डिवाइससुरक्षा के लिए जोड़ा जा सकता है।

🛑 सुरक्षा और मार्गदर्शन उपकरण

एंड स्टॉप\/बफ़र्सदोनों रनवे सिरों (रबर या हाइड्रोलिक प्रकार) पर।

सीमा स्विचओवर-ट्रैवल और संभावित टकरावों को रोकने के लिए।

टकराव विरोधी प्रणालियाँमल्टी-क्रेन इंस्टॉलेशन के लिए।

पवन-प्रूफ उपकरण(आउटडोर क्रेन के लिए रेल क्लैंप या एंकर शूज़ की तरह)।



5. ट्रॉली ट्रैवलिंग मैकेनिज्म

1) संरचनात्मक रचना

ट्रॉली फ्रेम: फ्रेम ट्रॉली का मुख्य संरचनात्मक समर्थन है, जो लोड को सहन करने के लिए आवश्यक कठोरता और ताकत प्रदान करता है। यह आमतौर पर भारी भार के तहत विरूपण के लिए स्थायित्व और प्रतिरोध सुनिश्चित करने के लिए उच्च शक्ति वाले स्टील से बना होता है।

व्हील सेट: पहियों को अक्सर एक्सल पर लगाया जाता है, और इन पहियों के अंदर के बीयरिंग को उच्च लोड-असर क्षमता और चिकनी संचालन के लिए डिज़ाइन किया गया है।

इलेक्ट्रिक ड्राइव मोटर: ट्रॉली का आंदोलन एक इलेक्ट्रिक मोटर द्वारा संचालित होता है, जो गियरबॉक्स और पुली या चेन की एक प्रणाली के माध्यम से व्हील सिस्टम को चलाता है। मोटर आमतौर पर ट्रॉली फ्रेम पर स्थापित किया जाता है और एक ड्राइव तंत्र के माध्यम से पहियों से जुड़ा होता है, जो आगे और पीछे दोनों गति के लिए अनुमति देता है।

2) ट्रॉली ऑपरेटिंग तंत्र का कार्य

1। लहरा का क्षैतिज आंदोलन

ट्रॉली, जो फहराता तंत्र को वहन करता है, गैन्ट्री रेल के साथ क्षैतिज रूप से चलता है। यह क्षैतिज आंदोलन क्रेन को एक बड़े क्षेत्र, जैसे कि यार्ड, डॉक, या गोदाम जैसे सामग्री को उठाने और कम करने में सक्षम बनाता है।

2। चिकनी और सटीक स्थिति

ट्रॉली यात्रा तंत्र को ट्रॉली की स्थिति के सटीक नियंत्रण के लिए डिज़ाइन किया गया है। यह सुनिश्चित करने के लिए महत्वपूर्ण है कि लोड को उठाया जाता है और वांछित स्थानों पर सटीक रूप से रखा जाता है।

3। फहराने वाले तंत्र के लिए समर्थन

लहरा प्रणाली आमतौर पर ट्रॉली पर लगाई जाती है। ट्रॉली ट्रैवलिंग मैकेनिज्म लहरा को गैन्ट्री की लंबाई को पार करने की अनुमति देता है, यह सुनिश्चित करता है कि लिफ्टिंग उपकरण संचालन के लिए आवश्यक पूर्ण क्षेत्र को कवर कर सकते हैं।

4। लोड वितरण और स्थिरता

ट्रॉली क्रेन की संरचना में समान रूप से लोड को वितरित करने में मदद करता है। जैसे -जैसे ट्रॉली चलता है, लोड को स्थिर रखा जाता है, जिससे असंतुलन के जोखिम को कम किया जाता है जिससे दुर्घटनाएं हो सकती हैं।

5। गति नियंत्रण

ट्रॉली ट्रैवलिंग मैकेनिज्म में मोटर्स, गियर और कभी -कभी वैरिएबल फ्रीक्वेंसी ड्राइव (VFD) शामिल हैं, जो ट्रॉली के आंदोलन के लिए आवश्यक गति नियंत्रण प्रदान करते हैं। यह अलग -अलग परिचालन आवश्यकताओं को अपनाने में मदद करता है, चाहे वह धीरे -धीरे सटीकता के लिए या दक्षता के लिए जल्दी से आगे बढ़े।

6। अन्य क्रेन आंदोलनों के साथ एकीकरण

ट्रॉली ट्रैवलिंग मैकेनिज्म को गैन्ट्री के वर्टिकल (फहराने) और अनुदैर्ध्य (गैन्ट्री ट्रैवलिंग) आंदोलनों के साथ एकीकृत किया गया है। यह सुचारू और सिंक्रनाइज़ किए गए ऑपरेशन को सुनिश्चित करने के लिए इन कार्यों के साथ समन्वय में काम करता है, जिससे जटिल लिफ्टों और सामग्री के स्थानान्तरण करना आसान हो जाता है।

7। सुरक्षा और लोड हैंडलिंग

तंत्र में अक्सर सुरक्षा सुविधाएँ शामिल होती हैं, जैसे कि सीमा स्विच या सेंसर, ट्रॉली को अपनी परिचालन सीमाओं को पार करने या बाधाओं से टकराने, पूरे क्रेन ऑपरेशन की सुरक्षा को बढ़ाने से रोकने के लिए।

6.Crane व्हील

1) पहियों का कार्य

पहिए क्रेन संरचना के लिए समर्थन प्रदान करते हैं और गैन्ट्री क्रेन को अपने ट्रैक के साथ यात्रा करने की अनुमति देने के लिए आवश्यक हैं। वे क्रेन के वजन और परिचालन आंदोलनों से उत्पन्न बलों को भी अवशोषित करते हैं, इन बलों को ट्रैक और अन्य क्रेन घटकों को नुकसान को रोकने के लिए वितरित करते हैं।

क्रेन के उद्देश्य और लोड को संभालने के आधार पर, पहियों को अलग -अलग वजन क्षमताओं को संभालने के लिए इंजीनियर किया जाता है। बड़े क्रेन या भारी उठाने के लिए उपयोग किए जाने वाले लोगों में बड़े, अधिक मजबूत पहिए होंगे।

2) डिजाइन आवश्यकताएं

क्रेन पहियों को आमतौर पर उच्च शक्ति वाले स्टील या मिश्र धातु सामग्री से बने होते हैं, जो निरंतर गति और भारी भार को सहन करते हुए क्रेन और उसके भार के वजन का सामना करने के लिए होते हैं। पहियों को अक्सर रेल के साथ चिकनी और स्थिर आंदोलन सुनिश्चित करने और उन्हें पटरी से उतरने से रोकने के लिए एक निकला हुआ किनारा के साथ डिज़ाइन किया जाता है।

7. क्रैन हुक

एक कैंटिलीवर गैन्ट्री क्रेन का क्रेन हुक उठाने और हैंडलिंग प्रक्रिया में एक आवश्यक घटक है। इस हुक का उपयोग फहराने के संचालन के दौरान लोड को संलग्न करने और समर्थन करने के लिए किया जाता है।

हुक आमतौर पर भारी भार को संभालने के लिए उच्च शक्ति वाले स्टील से बना होता है। यह एक घुमावदार आकार है, जिसमें स्लिंग, चेन, या अन्य लिफ्टिंग डिवाइस के लिए सुरक्षित लगाव के लिए एक गहरा गला होता है।

क्रेन हुक का प्राथमिक कार्य क्रेन के लिफ्टिंग तंत्र (जैसे कि लहरा) को लोड से जोड़ना है। यह गैन्ट्री क्रेन के बीम (जो कि गैन्ट्री संरचना के पैरों द्वारा समर्थित है) के साथ चलता है और उठाने की आवश्यकताओं के आधार पर उठाया या कम किया जा सकता है।

मोटर

एक कैंटिलीवर गैन्ट्री क्रेन की मोटर क्रेन के विभिन्न आंदोलनों जैसे कि फहराने, ट्रॉली यात्रा और गैन्ट्री आंदोलन के विभिन्न आंदोलनों को चलाने के लिए जिम्मेदार एक महत्वपूर्ण घटक है। क्रेन के डिजाइन और आकार के आधार पर, मोटर प्रकार और विनिर्देशों में भिन्न हो सकती है। मोटर्स को आमतौर पर एक पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) या वीएफडी (वैरिएबल फ्रीक्वेंसी ड्राइव) द्वारा कुशल ऑपरेशन के लिए स्पीड और टोक़ को समायोजित करने के लिए नियंत्रित किया जाता है।

फहराने वाली मोटर: उद्देश्य: लोड को उठाने और कम करने के लिए लहराता है।

ट्रैवलिंग मोटर (ट्रॉली मूवमेंट): उद्देश्य: गैन्ट्री रेल के साथ ट्रॉली को स्थानांतरित करता है।

गैन्ट्री ट्रैवलिंग मोटर (ब्रिज मूवमेंट): उद्देश्य: ग्राउंड रेल के साथ पूरे गैन्ट्री संरचना को स्थानांतरित करता है, जिससे यह लोड क्षेत्र पर फैलने की अनुमति देता है।

.

साउंड एंड लाइट अलार्म सिस्टम और लिमिट स्विच

1) ध्वनि और प्रकाश अलार्म प्रणाली

एक कैंटिलीवर गैन्ट्री क्रेन के लिए साउंड एंड लाइट अलार्म सिस्टम को असामान्य स्थिति या खतरों के मामले में दृश्य और श्रव्य संकेत प्रदान करके सुरक्षा को बढ़ाने के लिए डिज़ाइन किया गया है। ये अलार्म संभावित जोखिमों के आसपास के क्षेत्र में ऑपरेटरों, श्रमिकों और कर्मियों को चेतावनी देने में मदद करते हैं।

साउंड अलार्म (हॉर्न या सायरन): उद्देश्य: एक आपातकालीन या असामान्य स्थिति के लिए कर्मियों को अलर्ट करता है।

लाइट अलार्म (स्ट्रोब लाइट या फ्लैशिंग बीकन): उद्देश्य: एक विज़ुअल अलर्ट प्रदान करता है जो उन क्षेत्रों में देखा जा सकता है जहां अकेले ध्वनि प्रभावी नहीं हो सकती है (जैसे, शोर वातावरण में या कुछ दूरी पर)। प्रकाश प्रकार: चमकती या घूर्णन स्ट्रोब लाइट्स या बीकन आमतौर पर उपयोग किए जाते हैं, अक्सर अलग -अलग रंगों के साथ अलग -अलग चेतावनी स्तरों को इंगित करने के लिए।

लाल: महत्वपूर्ण अलार्म (खतरनाक स्थिति)।

पीला\/एम्बर: सावधानी (चेतावनी या एक गैर-जरूरी मुद्दा)।

नीला: परिचालन स्थिति या एक अलग विशिष्ट स्थिति का संकेत दे सकता है।

2) सीमा स्विच

एक कैंटिलीवर गैन्ट्री क्रेन पर एक सीमा स्विच एक सुरक्षा उपकरण है जिसका उपयोग क्रेन को ओवर-ट्रैवेलिंग से रोकने या इसकी पूर्वनिर्धारित सीमाओं से आगे बढ़ने के लिए किया जाता है। यह क्रेन के उचित और सुरक्षित संचालन को सुनिश्चित करने के लिए एक आवश्यक घटक है। कैंटिलीवर गैन्ट्री क्रेन में आमतौर पर एक पुल और फहराने वाले तंत्र के साथ एक बड़ी संरचना होती है, जिसका उपयोग अक्सर औद्योगिक वातावरण में किया जाता है जैसे कि बंदरगाहों या गोदामों को उठाने और भारी भार उठाने के लिए।

सीमा स्विच का कार्य:

स्थिति का पता लगाना: सीमा स्विच का पता चलता है जब क्रेन की लहरा या ट्रॉली अपनी निर्दिष्ट अंत स्थिति तक पहुंच गई है (या तो पूरी तरह से उठाया गया है, कम किया गया है, या ट्रैक के साथ चला गया है)। यह ओवर-ट्रैवल के कारण यांत्रिक क्षति को रोकने में मदद करता है।

सुरक्षा: यह क्रेन को आगे बढ़ने से रोकने के लिए एक असफल-सुरक्षित के रूप में कार्य करता है यदि वह अपनी सीमा तक पहुंचता है। यह दुर्घटनाओं के जोखिम को कम करता है और क्रेन और आसपास के उपकरण दोनों की रक्षा करता है।

स्वचालन: सीमा स्विच क्रेन के नियंत्रण प्रणाली से जुड़ा हो सकता है। जब सीमा स्विच को ट्रिगर किया जाता है, तो यह क्रेन को रोकने या इसकी दिशा को उलटने के लिए नियंत्रण प्रणाली को एक संकेत भेजता है।

गैन्ट्री क्रेन के लिए सीमा स्विच के प्रकार:

मैकेनिकल लिमिट स्विच: यह प्रकार एक भौतिक एक्ट्यूएटर का उपयोग करता है, जब क्रेन एक सीमा तक पहुंचने पर संपर्कों को खोलने या बंद करने के लिए। यह आमतौर पर इस्तेमाल किया जाने वाला, सरल और लागत प्रभावी समाधान है।

चुंबकीय सीमा स्विच: ये सीधे संपर्क के बिना एक लक्ष्य की स्थिति का पता लगाने के लिए चुंबकीय क्षेत्रों का उपयोग करते हैं, अधिक टिकाऊ और लंबे समय तक चलने वाले समाधान प्रदान करते हैं।

निकटता सीमा स्विच: यह एक सेंसर का उपयोग करते हुए संपर्क के बिना एक लक्ष्य की उपस्थिति का पता लगाता है, और अक्सर अधिक उन्नत या उच्च गति वाले अनुप्रयोगों में उपयोग किया जाता है।

10.safety डिवाइस

1) 1। अधिभार सुरक्षा उपकरण

क्रेन को अपनी रेटेड क्षमता से अधिक भार उठाने से रोकता है।

एक अलार्म को सक्रिय करता है या लोड सुरक्षित सीमा से अधिक होने पर उठाने वाले तंत्र में शक्ति को काट देता है।

2। सीमा स्विच करें

फहराने की सीमा स्विच: जब हुक को ओवर-हिस्टिंग या ओवर-लोअरिंग को रोकने के लिए हुक अपनी ऊपरी या निचली सीमा तक पहुंचता है, तो लिफ्टिंग मैकेनिज्म को रोकता है।

यात्रा सीमा स्विच: टकराव या पटरी से बचने के लिए क्रेन या ट्रॉली के क्षैतिज आंदोलन को प्रतिबंधित करता है।

बूम एंगल लिमिट स्विच (यदि लागू हो): यह सुनिश्चित करता है कि बूम सुरक्षित कोणीय सीमाओं से अधिक न हो।

3। आपातकालीन स्टॉप बटन

ऑपरेटरों को आपातकालीन स्थिति में तुरंत क्रेन संचालन को रोकने की अनुमति देता है।

आमतौर पर क्रेन और रिमोट कंट्रोल पर कई सुलभ स्थानों में स्थापित किया जाता है।

4। टकराव विरोधी उपकरण

क्रेन के मार्ग में बाधाओं या अन्य उपकरणों का पता लगाने के लिए सेंसर (निकटता सेंसर या लेजर) का उपयोग करता है, टकराव को रोकने के लिए।

ऑडिबल अलार्म या ऑटोमैटिक ब्रेकिंग सिस्टम शामिल हो सकते हैं।

5। हवा की गति निगरानी प्रणाली

जब यह ऑपरेशन के लिए सुरक्षित स्तर से अधिक हो जाता है तो हवा की गति और मुद्दों को अलर्ट करता है।

कुछ सिस्टम स्वचालित रूप से क्रेन को लॉक करते हैं या उच्च हवाओं के दौरान इसे लंगर देते हैं।

6। ब्रेकिंग सिस्टम

मैकेनिकल ब्रेक: यह सुनिश्चित करता है कि गति में न होने पर लोड स्थिर रहे।

आपातकालीन ब्रेकिंग सिस्टम: बिजली की विफलता या सिस्टम की खराबी के दौरान सक्रिय होता है।

7। रेल क्लैंप या स्टॉर्म लॉक

आंदोलन को रोकने के लिए तूफानों या उच्च हवाओं के दौरान स्थिति में क्रेन को बंद कर देता है।

8। बफर सिस्टम

प्रभाव को अवशोषित करने और आकस्मिक अति-यात्रा के दौरान क्षति को कम करने के लिए क्रेन के यात्रा पथ के अंत में स्थापित।

9। लोड मोमेंट इंडिकेटर (LMI)

यदि क्रेन अपने टिपिंग बिंदु पर पहुंचता है, तो लोड पल की निगरानी करता है और ऑपरेटर को सचेत करता है।

10। सुरक्षा इंटरलॉक

विशिष्ट संचालन सुनिश्चित करता है, जैसे कि लिफ्टिंग, ट्रॉली मूवमेंट, या बूम समायोजन, एक साथ असुरक्षित तरीके से एक साथ नहीं किया जा सकता है।

11। श्रव्य और दृश्य चेतावनी प्रणाली

अलार्म: क्रेन ऑपरेशन के दौरान या गलती की स्थिति में आस -पास के कर्मियों को अलर्ट करें।

सिग्नल लाइट्स: क्रेन की परिचालन स्थिति को इंगित करें।

12। तार रस्सी निरीक्षण और सुरक्षा सुविधाएँ

रोप ओवरविंड प्रोटेक्शन: तार की रस्सी को अनुचित तरीके से घाव होने से रोकता है, जिससे दुर्घटनाएं हो सकती हैं।

रोप ब्रेक डिटेक्शन: वायर रस्सी में टूटना या सुस्त पता लगाता है और ऑपरेशन को रोक देता है।

13। ऑपरेटर केबिन सुरक्षा सुविधाएँ

ऑपरेटर की थकान को कम करने के लिए एर्गोनोमिक रूप से डिज़ाइन किए गए नियंत्रण।

आग बुझाने वाले और अन्य आपातकालीन उपकरण आमतौर पर केबिन में उपलब्ध हैं।

14। स्वचालित क्रेन निगरानी प्रणाली (वैकल्पिक)

लोड, गति और तापमान जैसे महत्वपूर्ण मापदंडों की निगरानी करता है।

संचालन डेटा और रखरखाव और समस्या निवारण के लिए दोष।

11.control मोड

1) 1। नियमावली नियंत्रण

विवरण: ऑपरेटर पुश-बटन पेंडेंट, लीवर, या नियंत्रण पैनलों का उपयोग करके क्रेन को मैन्युअल रूप से नियंत्रित करते हैं।

विशेषताएँ:

उपयोग करने और बनाए रखने के लिए सरल।

कम जटिल उठाने वाले कार्यों के लिए उपयुक्त।

अनुप्रयोग: कम स्वचालन आवश्यकताओं के साथ छोटे पैमाने पर संचालन या स्थानों में उपयोग किया जाता है।

2। रिमोट कंट्रोल

विवरण: ऑपरेटर एक सुरक्षित दूरी से क्रेन को संचालित करने के लिए एक वायरलेस रिमोट कंट्रोल डिवाइस का उपयोग करते हैं।

विशेषताएँ:

ऑपरेटर को लोड से स्पष्ट रहने की अनुमति देकर बेहतर सुरक्षा।

ग्रेटर ऑपरेशनल लचीलापन।

अधिक जटिल आंदोलनों को संभाल सकते हैं।

अनुप्रयोग: वेयरहाउसिंग, लॉजिस्टिक्स यार्ड, और अन्य वातावरणों को उच्च परिशुद्धता की आवश्यकता होती है।

3। केबिन नियंत्रण

विवरण: ऑपरेटर क्रेन से जुड़े एक केबिन में बैठता है और जॉयस्टिक या कंट्रोल पैनल का उपयोग करके संचालन को नियंत्रित करता है।

विशेषताएँ:

ऑपरेटर को लोड और कार्य क्षेत्र का स्पष्ट दृश्य प्रदान करता है।

भारी शुल्क और लंबी अवधि के संचालन के लिए उपयुक्त।

अनुप्रयोग: बड़े पैमाने पर औद्योगिक साइटें, जैसे कि शिपयार्ड, स्टील मिलें, या निर्माण स्थल।

4। अर्ध-स्वचालित नियंत्रण

विवरण: कुछ ऑपरेशन (जैसे दोहरावदार आंदोलनों) को स्वचालित किया जाता है, जबकि अन्य को मैनुअल इनपुट की आवश्यकता होती है।

विशेषताएँ:

ऑपरेटर कार्यभार को कम करता है।

दोहराए जाने वाले कार्यों के लिए दक्षता बढ़ाता है।

आवेदन: असेंबली लाइनें, लॉजिस्टिक्स हब, और बार -बार उठाने और स्थिति से जुड़े कार्य।

5। पूरी तरह से स्वचालित नियंत्रण

विवरण: क्रेन पूर्व-प्रोग्राम किए गए निर्देशों या सेंसर इनपुट के आधार पर स्वायत्त रूप से संचालित होता है।

विशेषताएँ:

उच्च परिशुद्धता और दक्षता।

मानवीय त्रुटि को समाप्त करता है और श्रम लागत को कम करता है।

अक्सर निगरानी और डेटा विश्लेषण के लिए स्मार्ट सिस्टम या IoT के साथ एकीकृत।

अनुप्रयोग: बंदरगाह, स्वचालित गोदामों, और उच्च गति, सटीक संचालन की आवश्यकता वाले वातावरण।

6। हाइब्रिड नियंत्रण (मैनुअल + स्वचालित)

विवरण: कार्य आवश्यकताओं के आधार पर लचीलेपन की अनुमति देते हुए मैनुअल और स्वचालित नियंत्रण विकल्पों को जोड़ती है।

विशेषताएँ:

अलग -अलग परिचालन आवश्यकताओं के अनुकूल।

नियंत्रण का त्याग किए बिना दक्षता बढ़ाता है।

अनुप्रयोग: उन साइटों को जिनके लिए मानव पर्यवेक्षण और स्वचालन दोनों की आवश्यकता होती है।

12.चित्र



मुख्य तकनीकी





1. उच्च भार क्षमता

150 टन उठाने की क्षमताक्रेन को भारी मशीनरी, बड़े संरचनात्मक घटक और अन्य ओवरसाइज़्ड आइटम सहित बड़े पैमाने पर भार को संभालने की अनुमति देता है।

जैसे उद्योगों के लिए आदर्शशिपबिल्डिंग, स्टील प्रोडक्शन, पावर प्लांट, औरनिर्माण.

2. बेहतर स्थिरता और शक्ति

डबल बीम डिजाइनलोड को अधिक समान रूप से वितरित करता है और अधिक से अधिक प्रदान करता हैसंरचनात्मक अखंडता.

झेलने के लिए डिज़ाइन किया गयाउच्च गतिशील भारऔर कठोर वातावरण, क्रेन विफलता के जोखिम को कम करना।

3. बड़ी अवधि और कवरेज

गैन्ट्री डिजाइन के लिए अनुमति देता हैव्यापक कार्य काल(आमतौर पर बीच20 से 50 मीटर), मौजूदा इमारत या ओवरहेड इन्फ्रास्ट्रक्चर की आवश्यकता के बिना बड़े क्षेत्रों को कवर करना।

यह क्रेन को आदर्श बनाता हैबाहरी संचालन, ओपन स्टोरेज यार्ड,शिपयार्ड, और बड़े विनिर्माण संयंत्र।

4. बढ़ी हुई सुरक्षा सुविधाएँ

के साथ सुसज्जितअधिभार संरक्षण, सीमा स्विच, औरब्रेकिंग सिस्टमदुर्घटनाओं को रोकने और सुरक्षित संचालन सुनिश्चित करने के लिए।

टकराव विरोधी प्रणालियाँऔरपवन-प्रतिरोधी विशेषताएंबाहरी संचालन के लिए परिचालन जोखिम को कम करता है।

स्वत: बंदक्रेन की सुरक्षा और ओवरलोडिंग से लोड करने के लिए सुविधाएँ।

5. बहुमुखी और लचीला संचालन

सटीक नियंत्रणलहराने और यात्रा करने वाले तंत्रों में सावधानीपूर्वक लोड हैंडलिंग और पोजिशनिंग की अनुमति मिलती है।

एकाधिक हुक विन्यास(सिंगल या डबल हुक) विभिन्न लोड प्रकारों के लिए लचीलापन प्रदान करते हैं।

के साथ अनुकूलित किया जा सकता हैसहायक उठाना उपस्करविशेष उठाने वाले कार्यों के लिए मैग्नेट, क्लैंप, या स्प्रेडर बीम की तरह।

6. बाहरी और इनडोर उपयोग

दोनों के लिए उपयुक्तइनडोर अनुप्रयोग(जैसे, कार्यशालाएं, गोदाम) औरबाहरी वातावरण(जैसे, शिपयार्ड, निर्माण स्थल)।

मौसम प्रतिरोधी घटकचरम तापमान और आर्द्रता सहित विभिन्न पर्यावरणीय स्थितियों के अनुकूल इसे अनुकूल बनाएं।

7. बेहतर उत्पादकता

उठाने की गति में वृद्धिऔरयात्रा दक्षताडाउनटाइम को कम करें और वर्कफ़्लो उत्पादकता बढ़ाएं, विशेष रूप से औद्योगिक और निर्माण सेटिंग्स में।

उच्च-शुल्क चक्रों के तहत विश्वसनीय प्रदर्शन, इसके लिए आदर्श बनाता हैसतत संचालनमांग वाले वातावरण में।

8. बड़े पैमाने पर संचालन के लिए लागत प्रभावी

गैन्ट्री क्रेन के रूप में संरचनाओं या अतिरिक्त सहायक ढांचे के निर्माण की आवश्यकता को समाप्त करता हैस्वावलंबी.

टिकाऊ औरकम रखरखाव, समय के साथ परिचालन लागत में कमी के लिए अग्रणी।

ऊर्जा-कुशल मोटर्स और नियंत्रण प्रणालीअनुकूलित बिजली की खपत सुनिश्चित करें।

9. सटीक भार हैंडलिंग

करने में सक्षमसिंक्रोनाइज़्ड आंदोलनएक दोहरे-हुक कॉन्फ़िगरेशन के साथ, इसे संभालना आसान हो जाता हैअसममित या अनियमित भार.

प्रदानउच्च स्थिति सटीकता, संवेदनशील या नाजुक भारी भार उठाने के लिए आवश्यक है।





1। निर्माण उद्योग

स्टील बीम, कंक्रीट ब्लॉक और अन्य निर्माण घटकों जैसे भारी निर्माण सामग्री को उठाना।

निर्माण स्थलों पर परिवहन और स्थिति सामग्री।

2। विनिर्माण सुविधाएं

उत्पादन लाइनों में बड़े घटकों या मशीनरी को संभालना।

संयंत्र के भीतर कच्चे माल या तैयार माल को स्थानांतरित करना।

3। शिपयार्ड और बंदरगाह

जहाजों से लोडिंग और अनलोडिंग कंटेनर या कार्गो।

भारी जहाज घटकों या रखरखाव उपकरणों का परिवहन।

4। वेयरहाउसिंग और लॉजिस्टिक्स

आउटडोर या इनडोर भंडारण क्षेत्रों में माल को स्टैकिंग और व्यवस्थित करना।

लोड हो रहा है और ट्रक या रेलकार को उतारना।

5। एयरोस्पेस और विमानन

बड़े विमान घटकों को संभालना, जैसे कि धड़, पंख या इंजन।

रखरखाव और विधानसभा संचालन का समर्थन करना।

6। रेलवे यार्ड

पटरियों या बोगियों जैसे रेलवे घटकों को उठाना और स्थिति।

लोड हो रहा है और रेलवे कार्गो को उतारना।

7। स्टील मिल्स और फाउंड्रीज़

भारी स्टील प्लेट, कॉइल, या कास्टिंग को स्थानांतरित करना।

पिघले हुए धातु के कंटेनरों को संभालना।

8। खनन और भारी उद्योग

खनन संचालन में भारी उपकरण और सामग्री का परिवहन।

विधानसभा या मरम्मत के लिए बड़ी मशीनरी को संभालना।

9। बिजली संयंत्र

टर्बाइन, जनरेटर और अन्य भारी बिजली उपकरण स्थापित करना या बनाए रखना।

परमाणु या थर्मल पौधों में ईंधन या अपशिष्ट कंटेनरों का परिवहन।

क्रेनउत्पादन प्रक्रिया

1। डिजाइन और इंजीनियरिंग

आवश्यकता विश्लेषण

ग्राहक के विनिर्देशों (लोड क्षमता, अवधि, ऊंचाई, काम के माहौल, आदि) को समझें।

परिचालन मापदंडों का निर्धारण करें: ऊंचाई, यात्रा की गति, कार्य आवृत्ति, आदि।

प्रारंभिक डिजाइन

वैचारिक डिजाइन और 3 डी मॉडल बनाएं।

शक्ति और पर्यावरणीय परिस्थितियों के आधार पर सामग्री चुनें।

विस्तृत अभियांत्रिकी

विस्तृत इंजीनियरिंग चित्र (संरचनात्मक घटक, तंत्र, इलेक्ट्रिकल सिस्टम) विकसित करें।

सुरक्षा सुनिश्चित करने के लिए तनाव और थकान विश्लेषण करें।

2। सामग्री खरीद

स्रोत उच्च गुणवत्ता वाली सामग्री, सहित:

संरचनात्मक घटकों के लिए स्टील प्लेट और प्रोफाइल।

मोटर्स, गियरबॉक्स और अन्य यांत्रिक भागों।

विद्युत प्रणाली और नियंत्रण घटक।

गुणवत्ता मानकों का अनुपालन सुनिश्चित करने के लिए सामग्री का निरीक्षण करें।

3। निर्माण

संरचनात्मक घटक निर्माण

स्टील संरचनाओं (मुख्य गर्डर, कैंटिलीवर हथियार, पैर, आदि) को काट, वेल्ड और इकट्ठा करें।

सटीक संरेखण और आयाम सुनिश्चित करें।

जंग सुरक्षा के लिए सतह उपचार (जैसे, शॉट ब्लास्टिंग, पेंटिंग) करें।

यांत्रिक संयोजन

मैकेनिकल पार्ट्स (ट्रॉली, लहरा, पहियों, आदि) को इकट्ठा करें।

मोटर्स, गियरबॉक्स और ड्राइव सिस्टम स्थापित करें।

विद्युत विधानसभा

विद्युत घटक (नियंत्रण पैनल, केबल, सेंसर) स्थापित करें।

कार्यक्षमता सुनिश्चित करने के लिए वायर और सिस्टम कनेक्ट करें।

4। गुणवत्ता निरीक्षण

सामग्री निरीक्षण

सामग्री प्रमाणन और आचरण परीक्षण (जैसे, तन्यता परीक्षण) सत्यापित करें।

संरचनात्मक निरीक्षण

वेल्ड गुणवत्ता (जैसे, अल्ट्रासोनिक परीक्षण) का निरीक्षण करें।

आयामी सटीकता और सतह परिष्करण सुनिश्चित करें।

विधानसभा निरीक्षण

सभी भागों (यांत्रिक और विद्युत) के संरेखण और कार्यक्षमता की जाँच करें।

भार परीक्षण

सुरक्षित संचालन सुनिश्चित करने के लिए स्थैतिक और गतिशील लोड परीक्षणों का संचालन करें।

5। कारखाना स्वीकृति परीक्षण (वसा)

एक व्यापक परीक्षण रन का संचालन करें, जिसमें शामिल हैं:

पूर्ण लोड और अधिभार परीक्षण।

सभी सुरक्षा उपकरणों की कार्यक्षमता (जैसे, सीमा स्विच, आपातकालीन ब्रेक)।

ट्रॉली, लहरा और क्रेन यात्रा का चिकना संचालन।

दस्तावेज़ परिणाम और ग्राहक अनुमोदन प्राप्त करें।

6। डिस्सैमली और पैकिंग

क्रेन को परिवहन योग्य वर्गों में अलग कर दें।

परिवहन के दौरान क्षति को रोकने के लिए सुरक्षित रूप से पैक घटकों को पैक करें।

लेबल और कुशल पुनर्मूल्यांकन के लिए एक पैकिंग सूची तैयार करें।

7। परिवहन

उचित परिवहन विधियों का उपयोग करके स्थापना साइट पर क्रेन घटकों को वितरित करें।

8। स्थापना और कमीशनिंग

साइट पर विधानसभा

संरचनात्मक घटकों और यांत्रिक प्रणालियों को इकट्ठा करें।

इलेक्ट्रिकल सिस्टम और कंट्रोल पैनल स्थापित करें।

अंशांकन और परीक्षण

साइट-विशिष्ट स्थितियों के लिए क्रेन सिस्टम को पुन: व्यवस्थित करें।

प्रदर्शन को सत्यापित करने के लिए साइट पर लोड परीक्षण करें।

9। हैंडओवर

सुरक्षित संचालन और रखरखाव पर ग्राहक के कर्मियों को प्रशिक्षण प्रदान करें।

तकनीकी प्रलेखन (उपयोगकर्ता मैनुअल, रखरखाव गाइड, प्रमाण पत्र) वितरित करें।

ग्राहक से अंतिम अनुमोदन और स्वीकृति प्राप्त करें।

10। बिक्री के बाद समर्थन

वारंटी सेवाओं और रखरखाव सहायता की पेशकश करें।

आवश्यकतानुसार स्पेयर पार्ट्स और तकनीकी सहायता प्रदान करें।

कार्यशाला दृश्य:

कंपनी ने एक बुद्धिमान उपकरण प्रबंधन मंच स्थापित किया है, और रोबोट से निपटने और वेल्डिंग के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95%तक पहुंच जाएगी। 32 वेल्डिंग लाइनों को उपयोग में रखा गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर 85%तक पहुंच गई है।
