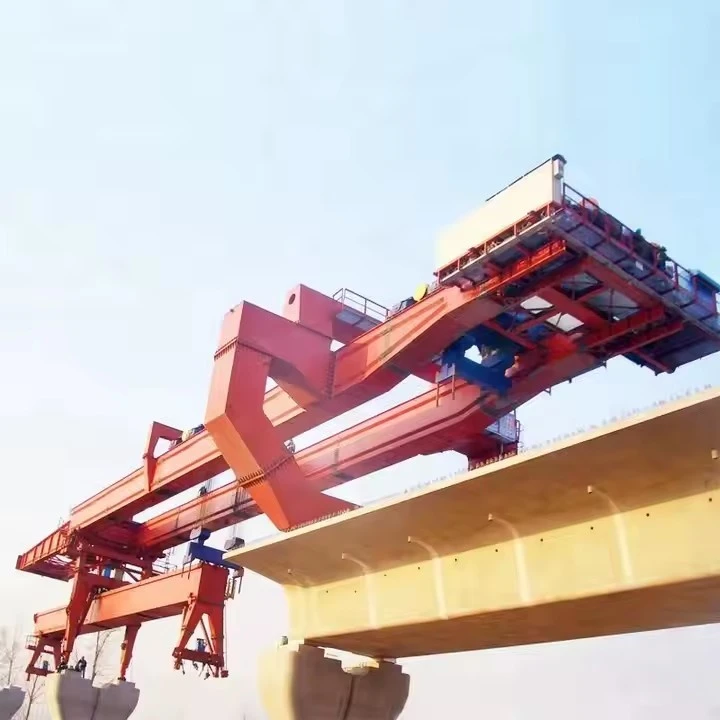

500 टन ब्रिज लॉन्चर उपकरण

500 टन का ब्रिज लॉन्चर एक भारी उपकरण है जिसका उपयोग बड़े पुलों के निर्माण में किया जाता है, विशेष रूप से प्रीकास्ट या कास्ट ब्रिज सेगमेंट में लॉन्च करने के लिए। ये मशीनें लंबे-लंबे पुलों, वायाडक्ट्स या ऊंचे राजमार्गों से जुड़ी परियोजनाओं के लिए आवश्यक हैं जहां पारंपरिक क्रेन या फ़ॉल्सवर्क सिस्टम अव्यावहारिक हैं।





500 टन के ब्रिज लॉन्चर की मुख्य विशेषताएं:
उच्च भार क्षमता - 500 टन तक वजन वाले खंडों को संभालने के लिए डिज़ाइन किया गया।

स्वयं -लॉन्चिंग तंत्र - जैसे-जैसे निर्माण आगे बढ़ता है, पुल डेक के साथ आगे बढ़ता है।

मॉड्यूलर डिज़ाइन - विभिन्न पुल चौड़ाई और स्पैन के लिए समायोज्य।

हाइड्रोलिक सिस्टम - भारी खंडों की सटीक स्थिति के लिए।

कंप्यूटर-नियंत्रित संचालन - सेगमेंट प्लेसमेंट में सटीकता सुनिश्चित करता है।

सुरक्षा प्रणालियाँ - स्टेबलाइजर्स, एंटी-स्लिप तंत्र और ओवरलोड सुरक्षा शामिल हैं।





500-टन ब्रिज लॉन्चर उपकरण - तकनीकी विशिष्टताएँ
1. सामान्य विवरण
उद्देश्य: 500 टन तक के प्रीकास्ट या असेंबल किए गए पुल खंडों (गर्डर्स, डेक आदि) को लॉन्च करने के लिए डिज़ाइन किया गया।

अनुप्रयोग: राजमार्ग/रेलवे पुल, सैन्य पुल, मॉड्यूलर पुल निर्माण।

प्रकार: डिज़ाइन के आधार पर स्वयं-चालित, मॉड्यूलर, या रेल-माउंटेड।

2. भार क्षमता
अधिकतम लॉन्चिंग क्षमता: 500 मीट्रिक टन (पुल खंड + उपकरण वजन सहित)।

अवधि की लंबाई: समायोज्य (आमतौर पर प्रति लॉन्च 30 मीटर-60 मीटर)।

उठाने की प्रणाली: सिंक्रनाइज़ नियंत्रण के साथ हाइड्रोलिक जैक या चरखी।

3. संरचनात्मक घटक
लॉन्चिंग नोज़/गैन्ट्री: समायोज्य पहुंच के लिए टेलीस्कोपिक या मॉड्यूलर।

सहायक फ़्रेम/बीम: उच्च - शक्ति वाला स्टील (उदाहरण के लिए, एएसटीएम ए572 ग्रेड 50)।

हाइड्रोलिक प्रणाली:

पंप क्षमता: 500 बार दबाव से अधिक या उसके बराबर।

सिलिंडर: सिंक्रोनाइज़्ड मल्टी-प्वाइंट लिफ्टिंग।

यात्रा प्रणाली:

पहिए/ट्रैक: भारी {{1}ड्यूटी बियरिंग के साथ स्वयं चालित।

रेल मार्गदर्शन (यदि लागू हो): परिशुद्धता संरेखण प्रणाली।

4. शक्ति एवं नियंत्रण
शक्ति का स्रोत: डीजल इंजन (उदाहरण के लिए, 300-400 किलोवाट) या इलेक्ट्रिक मोटर (स्थिर प्रतिष्ठानों के लिए)।

नियंत्रण प्रणाली: रिमोट ऑपरेशन क्षमता के साथ पीएलसी आधारित।

सुरक्षा सुविधाएँ: लोड सेंसर, आपातकालीन ब्रेक, एंटी-स्लिप तंत्र।

5. गतिशीलता एवं सेटअप
परिवहन: ट्रकों के माध्यम से डिस्सेम्बली/परिवहन के लिए मॉड्यूलर डिजाइन।

संयोजन समय: 48 घंटे से कम या उसके बराबर (क्रेन समर्थन के साथ)।

लॉन्चिंग गति: 5-10 मीटर/घंटा (समायोज्य)।

6. पर्यावरण एवं परिचालन स्थितियाँ
ऑपरेटिंग तापमान: -20 डिग्री से +50 डिग्री।

पवन प्रतिरोध: 15 मीटर/सेकंड (परिचालन), 25 मीटर/सेकेंड (पार्क किया गया) तक स्थिर।

ग्राउंड प्रेशर: 150 केपीए से कम या उसके बराबर (आउटरिगर/ग्राउंड मैट के साथ)।

7. अनुपालन एवं मानक
डिज़ाइन कोड: EN 1993 (यूरोकोड 3), AASHTO, या प्रोजेक्ट -विशिष्ट।

सुरक्षा: ओएसएचए/आईएसओ 13849 (मशीन सुरक्षा)।





500{1}}टन का ब्रिज लॉन्चर एक भारी-भरकम उपकरण है जिसका उपयोग पुल निर्माण में बड़े पुल खंडों को उठाने, परिवहन करने और रखने के लिए किया जाता है। ऐसी प्रणाली के प्रमुख घटक नीचे दिए गए हैं:

1. मुख्य संरचनात्मक घटक
लॉन्चिंग गैन्ट्री (मुख्य फ़्रेम) - प्राथमिक इस्पात संरचना जो निर्माण क्षेत्र तक फैली हुई है और लॉन्चिंग तंत्र का समर्थन करती है।

फ्रंट और रियर सपोर्ट - अस्थायी सपोर्ट जो सेगमेंट प्लेसमेंट के दौरान लॉन्चर को स्थिर करते हैं।

लॉन्चिंग नोज़ (वैकल्पिक) - एक विस्तार योग्य फ्रंट सेक्शन जो ब्रिज सेगमेंट को स्थिति में मार्गदर्शन करने में मदद करता है।

2. उठाने और संभालने की प्रणाली
हाइड्रोलिक जैक (500-टन क्षमता) - पुल खंडों को उठाने और स्थिति निर्धारण के लिए उच्च क्षमता वाले जैक।

विंच और होइस्ट - खंडों को क्षैतिज रूप से घुमाने के लिए इलेक्ट्रिक या हाइड्रोलिक सिस्टम।

ट्रॉली और यात्रा तंत्र - गैन्ट्री के साथ लिफ्टिंग सिस्टम की आवाजाही की अनुमति देता है।

3. संचलन एवं प्रणोदन प्रणाली
हाइड्रोलिक पुश/पुल सिस्टम - लॉन्चर को पुल संरेखण के साथ आगे बढ़ाता है।

ट्रैक या रेल प्रणाली - लॉन्चर की गति के लिए एक निर्देशित पथ प्रदान करता है।

स्किडिंग बीम/पैड - लॉन्चिंग के दौरान चिकनी स्लाइडिंग के लिए सहायक सतहों।

4. हाइड्रोलिक और पावर सिस्टम
हाइड्रोलिक पावर यूनिट (एचपीयू) - जैक और सिलेंडरों को दबावयुक्त तेल की आपूर्ति करता है।

नियंत्रण कक्ष (पीएलसी-आधारित या मैनुअल) - उठाने, लॉन्च करने और संरेखण जैसे कार्यों का प्रबंधन करता है।

विद्युत जेनरेटर - मोटर, नियंत्रण और प्रकाश व्यवस्था के लिए शक्ति प्रदान करते हैं।

5. संरेखण और पोजिशनिंग सिस्टम
सर्वेक्षण और निगरानी सेंसर - सटीक सेगमेंट प्लेसमेंट के लिए लेजर गाइड या जीपीएस।

समायोज्य समर्थन - सटीकता के लिए लॉन्चर की स्थिति को ठीक करें।

लेवलिंग जैक - असमान इलाके पर स्थिरता सुनिश्चित करें।

6. सुरक्षा एवं सहायक घटक
एंटी -स्लिप ब्रेक और लॉकिंग पिन - अनपेक्षित गति को रोकें।

आपातकालीन स्टॉप सिस्टम - विफलता की स्थिति में तत्काल शटडाउन के लिए।

कार्य प्लेटफार्म और पहुंच सीढ़ी - असेंबली और रखरखाव के दौरान ऑपरेटर की पहुंच के लिए।

7. परिवहन एवं संयोजन घटक
मॉड्यूलर अनुभाग - नई साइटों पर परिवहन के लिए डिससेम्बली की अनुमति देता है।

क्रेन अटैचमेंट पॉइंट - लॉन्चर को उठाने और असेंबल करने के लिए।









500{1}}टन का ब्रिज लॉन्चर एक भारी-भरकम उपकरण है जिसका उपयोग पुलों के निर्माण में किया जाता है, विशेष रूप से प्रीकास्ट सेगमेंट, गर्डर्स या पूरे ब्रिज स्पैन को लॉन्च करने के लिए। यहाँ इसके प्रमुख लाभ हैं:

1. उच्च भार क्षमता
500 टन तक का भार संभाल सकता है, जो इसे बड़े -स्पैन पुलों, राजमार्ग पुलों और रेलवे पुलों के लिए उपयुक्त बनाता है।

कई क्रेनों या सहायक संरचनाओं की आवश्यकता कम हो जाती है, जिससे दक्षता में सुधार होता है।

2. परिशुद्धता और नियंत्रण
पुल खंडों की सटीक स्थिति के लिए हाइड्रोलिक या कम्प्यूटरीकृत नियंत्रण प्रणालियों से सुसज्जित।

भारी घटकों का सुचारू और सुरक्षित स्थान सुनिश्चित करता है।

3. समय और लागत दक्षता
एक ही ऑपरेशन में बड़े खंडों को लॉन्च करके निर्माण को गति देता है।

क्रेन उठाने जैसे पारंपरिक तरीकों की तुलना में श्रम और उपकरण की लागत कम हो जाती है।

4. विभिन्न प्रकार के पुलों के प्रति अनुकूलनशीलता
बॉक्स गर्डर्स, टी{0}}बीम, सेगमेंटल ब्रिज और स्टील ट्रस के लिए काम करता है।

समायोज्य समर्थन और मॉड्यूलर डिज़ाइन विभिन्न इलाकों (शहरी, पहाड़ी या पानी के ऊपर) में उपयोग की अनुमति देते हैं।

5. बढ़ी हुई सुरक्षा
मैन्युअल उठाने और संयोजन से जुड़े जोखिमों को कम करता है।

स्थिर समर्थन प्रणालियाँ लॉन्चिंग के दौरान दुर्घटनाओं को रोकती हैं।

6. पर्यावरणीय प्रभाव में कमी
कम अस्थायी समर्थन की आवश्यकता होती है, जिससे जमीनी अशांति कम हो जाती है।

कई भारी क्रेनों की तुलना में कम शोर और कंपन।

7. लंबी दूरी तक लॉन्च करने की क्षमता
मध्यवर्ती समर्थन के बिना लंबे अंतराल (50 मीटर से 100 मीटर+) पर पुल खंडों को लॉन्च कर सकता है।

नीचे यातायात को बाधित किए बिना नदियों, घाटियों या राजमार्गों को पार करने के लिए आदर्श।

8. स्वचालन और रिमोट ऑपरेशन
कुछ मॉडलों में संतुलित भार वितरण के लिए स्वचालित सिंक्रनाइज़ेशन की सुविधा होती है।

दूरस्थ निगरानी से दक्षता और सुरक्षा में सुधार होता है।

9. टिकाऊपन और कम रखरखाव
लंबे समय तक उपयोग के लिए उच्च {{0}शक्ति वाले स्टील और घिसाव{1}प्रतिरोधी घटकों से निर्मित।

रखरखाव के लिए न्यूनतम डाउनटाइम की आवश्यकता होती है।

10. निर्माण विधियों में बहुमुखी प्रतिभा
वृद्धिशील लॉन्चिंग, संतुलित कैंटिलीवर और पूर्ण {{0}स्पैन लॉन्चिंग तकनीकों का समर्थन करता है।

सीटू पुल निर्माण में प्रीकास्ट और कास्ट दोनों के लिए उपयोग किया जा सकता है।

निष्कर्ष
आधुनिक पुल निर्माण के लिए, विशेष रूप से बड़े पैमाने की बुनियादी ढांचा परियोजनाओं के लिए, 500 टन का ब्रिज लॉन्चर अत्यधिक कुशल, सुरक्षित और लागत प्रभावी समाधान है। बड़े पैमाने पर भार को सटीकता के साथ संभालने की इसकी क्षमता इसे वायाडक्ट्स, ओवरपास और लंबी दूरी के पुलों पर काम करने वाले इंजीनियरों के लिए अपरिहार्य बनाती है।





500 टन का ब्रिज लॉन्चर उपकरण एक भारी मशीन है जिसका उपयोग मुख्य रूप से पुलों के निर्माण में किया जाता है, विशेष रूप से प्रीकास्ट या कास्ट ब्रिज सेगमेंट को लॉन्च करने के लिए। नीचे इसके प्रमुख अनुप्रयोग और विशेषताएं दी गई हैं:

अनुप्रयोग:
प्रीकास्ट सेगमेंट लॉन्चिंग - गर्डर पुलों, वायाडक्ट्स और केबल रुके हुए पुलों के लिए प्रीकास्ट कंक्रीट सेगमेंट को उठाने और स्थिति में लाने के लिए उपयोग किया जाता है।

स्पैन-द्वारा-स्पैन कंस्ट्रक्शन - सपोर्ट पर ब्रिज डेक की वृद्धिशील लॉन्चिंग की सुविधा प्रदान करता है।

संतुलित ब्रैकट निर्माण - ब्रैकट पुल निर्माण में खंडों को सममित रूप से रखने में सहायता करता है।

सीमित स्थानों में भारी सामान उठाना - शहरी या सीमित वातावरण के लिए आदर्श जहां क्रेन की पहुंच सीमित है।

रेल और राजमार्ग पुल - आमतौर पर बड़े पैमाने पर बुनियादी ढांचा परियोजनाओं में उपयोग किया जाता है।





500{2}}टन ब्रिज लॉन्चर का उत्पादन एक जटिल प्रक्रिया है जिसमें डिज़ाइन, सामग्री खरीद, निर्माण, असेंबली, परीक्षण और कमीशनिंग शामिल है। ऐसे हेवी-ड्यूटी ब्रिज लॉन्चिंग उपकरण के लिए एक संरचित उत्पादन प्रक्रिया नीचे दी गई है:

1. डिजाइन एवं इंजीनियरिंग चरण
आवश्यकता विश्लेषण: भार क्षमता (500 टन), अवधि की लंबाई, गतिशीलता और इलाके की अनुकूलनशीलता को परिभाषित करें।

संरचनात्मक डिजाइन: ट्रस, लॉन्चिंग नोज, सपोर्ट फ्रेम और हाइड्रोलिक सिस्टम के लिए सीएडी मॉडलिंग (ऑटोकैड, सॉलिडवर्क्स)।

सिमुलेशन और सत्यापन: तनाव, विक्षेपण और गतिशील भार परीक्षण के लिए परिमित तत्व विश्लेषण (एफईए)।

विनियामक अनुपालन: मानकों (AASHTO, EN, ISO, या क्लाइंट-विशिष्ट विशिष्टताओं) का पालन सुनिश्चित करें।

2. सामग्री की खरीद
उच्च -शक्ति स्टील: एएसटीएम ए572 ग्रेड 50 या मुख्य गर्डरों के लिए समकक्ष।

हाइड्रोलिक घटक: पंप, सिलेंडर (500 टन क्षमता), और नियंत्रण वाल्व।

यांत्रिक भाग: गियर, बियरिंग, विंच, और बोगियाँ (स्वयं चालित या रेल पर स्थापित)।

इलेक्ट्रिकल और नियंत्रण प्रणाली: पीएलसी, सेंसर और रिमोट ऑपरेशन मॉड्यूल।

3. निर्माण प्रक्रिया
ए. संरचनात्मक निर्माण
काटना और आकार देना: स्टील प्लेटों के लिए सीएनसी प्लाज्मा/ऑक्सी-ईंधन काटना।

वेल्डिंग: गर्डर्स के लिए जलमग्न आर्क वेल्डिंग (एसएडब्ल्यू); प्रमाणित वेल्डर (एडब्ल्यूएस/ईएन मानक)।

मशीनिंग: सटीक बोल्ट {{0}छेद संरेखण के लिए ड्रिलिंग, मिलिंग।

बी. हाइड्रोलिक और मैकेनिकल असेंबली
हाइड्रोलिक सर्किट असेंबली: पंप, होज़ और सिलेंडर का एकीकरण।

बोगी और ट्रैक्शन सिस्टम: पहियों, मोटरों और ब्रेकिंग सिस्टम की स्थापना।

सी. विद्युत एवं नियंत्रण प्रणाली
वायरिंग और सेंसर: लोड सेल, स्थिति सेंसर और आपातकालीन स्टॉप।

नियंत्रण कक्ष: सिंक्रनाइज़ लॉन्चिंग के लिए पीएलसी प्रोग्रामिंग।

4. संयोजन एवं एकीकरण
उप-असेंबली: गर्डर्स, लॉन्चिंग नोज और सपोर्ट फ्रेम को जोड़ें।

पूर्ण एकीकरण: हाइड्रोलिक सिस्टम, बोगियां और नियंत्रण कैबिनेट माउंट करें।

संरेखण जांच: ट्रैक/पहिया समानता के लिए लेजर संरेखण।

5. परीक्षण एवं गुणवत्ता नियंत्रण
लोड परीक्षण: डिज़ाइन लोड का 110% (550 टन) नियंत्रित वातावरण में लागू करें।

कार्यात्मक परीक्षण: हाइड्रोलिक एक्सटेंशन/रिट्रैक्शन, बोगी मूवमेंट और स्थिरता को सत्यापित करें।

सुरक्षा जाँच: आपातकालीन रोक, अधिभार संरक्षण, और विफल{{0}तिजोरियाँ।

6. पेंटिंग एवं संक्षारण संरक्षण
सतह की तैयारी: सैंडब्लास्टिंग (एसए 2.5 मानक)।

कोटिंग: मौसम प्रतिरोध के लिए एपॉक्सी प्राइमर + पॉलीयुरेथेन टॉपकोट।

7. जुदा करना एवं पैकेजिंग
मॉड्यूलर ब्रेकडाउन: परिवहन योग्य अनुभागों (अधिकतम . 40 फीट कंटेनर) में विघटित करें।

सुरक्षा: समुद्र/सड़क शिपिंग के लिए जंग रोधी आवरण।

8. साइट पर स्थापना एवं कमीशनिंग
पुन: संयोजन: असेंबली मैनुअल द्वारा निर्देशित।

फ़ील्ड परीक्षण: वृद्धिशील भार के साथ परीक्षण लॉन्च (50% → 100% → 110%)।

ऑपरेटर प्रशिक्षण: तैनाती और रखरखाव के लिए व्यावहारिक सत्र।

9. दस्तावेज़ीकरण एवं हैंडओवर
जैसा कि -निर्मित चित्र: अद्यतन सीएडी मॉडल।

मैनुअल: संचालन, रखरखाव और समस्या निवारण मार्गदर्शिकाएँ।

प्रमाणपत्र: सामग्री परीक्षण रिपोर्ट (एमटीआर), वेल्ड निरीक्षण और लोड परीक्षण रिकॉर्ड।





कंपनी ने एक बुद्धिमान उपकरण प्रबंधन प्लेटफ़ॉर्म स्थापित किया है, और हैंडलिंग और वेल्डिंग रोबोट के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95% तक पहुंच जाएगी . 32 वेल्डिंग लाइनों को उपयोग में लाया गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर 85% तक पहुंच गई है।
