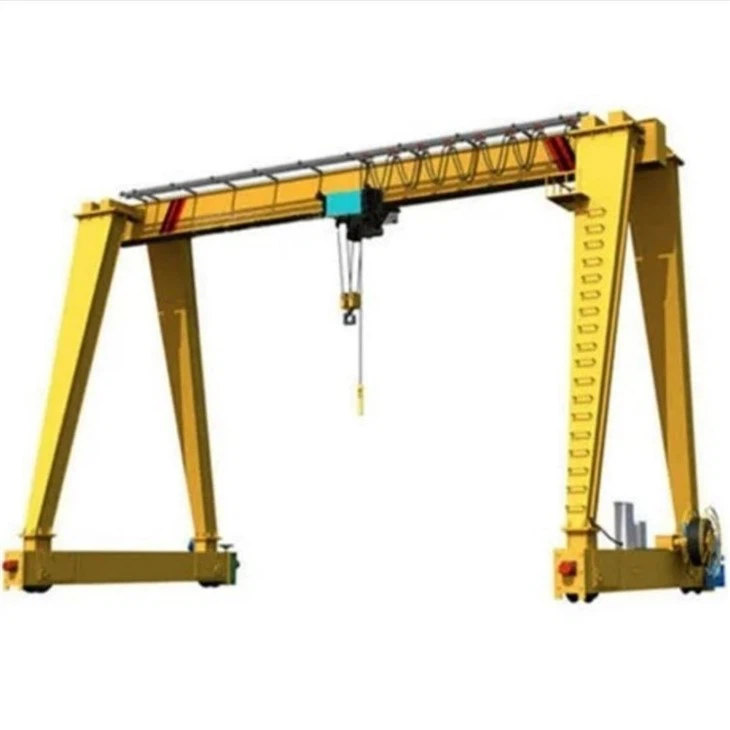

चलती गैन्ट्री क्रेन



ज़रूर! यहाँ एक संक्षिप्त और स्पष्ट हैएक चलती गैन्ट्री क्रेन का परिचय:

---

चलती गैन्ट्री क्रेन का परिचय

A चलती गैन्ट्री क्रेन, के रूप में भी जाना जाता हैमोबाइल गैन्ट्री क्रेन, एक प्रकार का क्रेन है जिसमें एक गैन्ट्री संरचना (पैरों पर समर्थित एक पुल) पर चढ़ा हुआ हैपहिए या ट्रैक, इसे एक कार्य क्षेत्र में क्षैतिज रूप से स्थानांतरित करने की अनुमति देता है। स्थिर क्रेन के विपरीत, एक चलती गैन्ट्री क्रेन प्रदान करता हैलचीलापन और गतिशीलता, यह अस्थायी उठाने वाले कार्यों या उन क्षेत्रों के लिए आदर्श है जहां ओवरहेड क्रेन स्थापना संभव नहीं है।

प्रमुख विशेषताऐं:

मोबाइल संरचना: एक निश्चित पथ (रेल) या स्वतंत्र रूप से (रबर पहियों) के साथ जा सकते हैं।

समायोज्य डिजाइन: ऊंचाई, अवधि और उठाने की क्षमता को विशिष्ट आवश्यकताओं के अनुरूप बनाया जा सकता है।

उठाना तंत्र: आमतौर पर एक का उपयोग करता हैबिजली या मैनुअल लहरा.

क्षमता सीमा: छोटी पोर्टेबल इकाइयों से (0। 5-10 टन) बड़े औद्योगिक प्रकारों (10 - 100+ टन) तक।

फ़ायदे:

लचीला और मोबाइल: आसानी से एक सुविधा के भीतर या साइटों के बीच स्थानांतरित हो गया।

प्रभावी लागत: स्थायी रनवे बीम या बिल्डिंग संशोधनों की कोई आवश्यकता नहीं है।

बहुमुखी उपयोग: इनडोर और आउटडोर अनुप्रयोगों के लिए उपयुक्त।

शीघ्र व्यवस्थित: अल्पकालिक परियोजनाओं या बदलते कार्य वातावरण के लिए आदर्श।

सामान्य अनुप्रयोग:

गोदामों और कार्यशालाओं

निर्माण स्थल

रखरखाव और मरम्मत क्षेत्र

समुद्री यार्ड और डॉक

छोटी विनिर्माण या निर्माण इकाइयाँ





कोर घटक: इंजन, असर, गियरबॉक्स, मोटर, गियर

मूल स्थान: हेनान, चीन

वारंटी: 2 साल

वजन (किग्रा): 50000 किग्रा

वीडियो आउटगोइंग-इंटेसेक्शन: प्रदान किया गया

मशीनरी परीक्षण रिपोर्ट: प्रदान किया गया

आवेदन: आउटडोर

कीवर्ड: गैन्ट्री क्रेन

रेटेड लोडिंग क्षमता: 50 टन

क्रॉस ट्रैवलिंग स्पीड: 44.6 मीटर\/मिनट

लंबी यात्रा की गति: 47.1 मीटर\/मिनट

नियंत्रण रास्ता: केबिन

बिजली की आपूर्ति: केबल रील

स्टील ट्रैक: QU80

शक्ति: 3- चरण एसी 50 हर्ट्ज 380V





1. गांव फ्रेम

मुख्य संरचनात्मक शरीर से बना:

मुख्य बीम (गर्डर):क्षैतिज बीम जो लहरा\/ट्रॉली का समर्थन करता है।

पैर:ऊर्ध्वाधर मुख्य बीम को जमीन या पहियों से जोड़ने का समर्थन करता है।

लोड क्षमता और अवधि के आधार पर सिंगल गर्डर या डबल गर्डर हो सकते हैं।



उठाने का तंत्र

गर्डर पर घुड़सवार और लोड को उठाने और कम करने के लिए उपयोग किया जाता है।

प्रकार:

विद्युत तार रस्सी लहरा(भारी भार के लिए)

बिजली की चेन होइस्ट(मध्यम\/लाइट-ड्यूटी के लिए)

मैनुअल लहरा(प्रकाश या पोर्टेबल गंट्री के लिए)

इसमें मोटर, गियरबॉक्स, ब्रेक और ड्रम या चेन सिस्टम शामिल हैं।





3. कैरिज \/ व्हील असेंबली

पैरों के नीचे स्थित है।

के साथ सुसज्जित:

रबर के टायरफ्लैट सतहों पर मुफ्त आंदोलन के लिए (मोबाइल गंट्रियों के लिए)।

स्टील के पहिएफिक्स्ड के साथ आंदोलन के लिएरेल या ट्रैक.

शामिल हो सकता हैड्राइव तंत्रसंचालित यात्रा के लिए।

4. लिफ्टिंग मैकेनिज्म (लहरा)

गर्डर पर घुड़सवार और लोड को उठाने और कम करने के लिए उपयोग किया जाता है।

प्रकार:

विद्युत तार रस्सी लहरा(भारी भार के लिए)

बिजली की चेन होइस्ट(मध्यम\/लाइट-ड्यूटी के लिए)

मैनुअल लहरा(प्रकाश या पोर्टेबल गंट्री के लिए)

इसमें मोटर, गियरबॉक्स, ब्रेक और ड्रम या चेन सिस्टम शामिल हैं।

5.Trolley (बड़े गैन्ट्रीज में वैकल्पिक)

लोड पर लहरा की स्थिति के लिए गर्डर के साथ क्षैतिज रूप से चलता है।

छोटे गंट्रीज में, लहरा सीधे एक अलग ट्रॉली के बिना आगे बढ़ सकता है।

6.Crane व्हील

1) पहियों का कार्य

लोड असर: एक डबल मेन गर्डर गैन्ट्री क्रेन में, प्रत्येक पहिया क्रेन के लोड के एक महत्वपूर्ण हिस्से का समर्थन करता है। पहियों को उठाने के दौरान लगाए गए स्थैतिक और गतिशील दोनों भारों को संभालने के लिए इंजीनियर किया जाना चाहिए।

सामग्री हैंडलिंग और सुरक्षा: क्रेन पहियों के डिजाइन को सुरक्षित संचालन सुनिश्चित करना चाहिए, खासकर जब भारी या ओवरसाइज़्ड लोड को संभालना। ऑपरेशन के दौरान शोर और कंपन को कम करने के लिए पहियों को इंजीनियर किया जाना चाहिए।

रेल संगतता: क्रेन पहियों को विशिष्ट रेल प्रकारों (जैसे, फ्लैट या घुमावदार ट्रैक) पर चलाने के लिए डिज़ाइन किया गया है। पहिया निकला हुआ किनारा का आकार और आकार उचित फिट और चिकनी संचालन सुनिश्चित करने के लिए रेल प्रोफ़ाइल से मेल खाना चाहिए।

2) डिजाइन आवश्यकताएं

सामग्री और डिजाइन: क्रेन व्हील आमतौर पर उच्च शक्ति वाले स्टील या कच्चा लोहा से बने होते हैं, जो कि भारी भार और तनावों को उठाने और परिवहन से जुड़े तनावों का सामना करते हैं। डिजाइन में अक्सर उचित संरेखण सुनिश्चित करने और पहियों को पटरियों से पटरी से उतरने से रोकने के लिए एक निकला हुआ किनारा शामिल होता है।

7. क्रैन हुक

एक डबल मेन गर्डर गैन्ट्री क्रेन का क्रेन हुक एक आवश्यक घटक है जिसका उपयोग भारी भार को उठाने और परिवहन के लिए किया जाता है।

अभिकल्प और संरचना

सामग्री: आमतौर पर भारी भार का सामना करने और स्थायित्व प्रदान करने के लिए उच्च शक्ति वाले स्टील से बना।

आकार: हुक में अक्सर एक सी-आकार या सुरक्षित रूप से लिफ्टिंग स्लिंग या चेन को पकड़ने के लिए एक नुकीला अंत होता है।

आकार और क्षमता: यह क्रेन की उठाने की क्षमता से मेल खाने के लिए डिज़ाइन किया गया है, जो कुछ टन से लेकर बड़े औद्योगिक क्रेन के लिए कई सौ टन तक हो सकता है।

हुक के प्रकार

एकल हुक: मानक अनुप्रयोगों में आम, एक बिंदु से एक लोड उठाने के लिए उपयोग किया जाता है।

डबल हुक: जब अधिक संतुलित लोड की आवश्यकता होती है, तो उपयोग किया जाता है, अक्सर उच्च उठाने की क्षमता के लिए डबल मुख्य गर्डर डिजाइन में।

केकड़ा हुक: गैन्ट्री क्रेन में, हुक को ट्रॉली या केकड़े पर लगाया जा सकता है जो गर्डर्स के साथ चलता है।

मोटर

एक डबल मेन गर्डर गैन्ट्री क्रेन की मोटर एक आवश्यक घटक है जो उठाने, यात्रा करने और कभी -कभी क्रेन के लहरा या ट्रॉली सिस्टम को घुमाने के लिए आवश्यक शक्ति प्रदान करती है। मोटर की पावर रेटिंग को क्रेन की क्षमता से मेल खाना चाहिए और इसे उठाने के लिए लोड की आवश्यकता होती है। आमतौर पर, ये मोटर्स कुछ किलोवाट से लेकर सैकड़ों किलोवाट तक होते हैं, जो उठाने और यात्रा की आवश्यकताओं के आधार पर होता है।

मोटर्स को चिकनी गति समायोजन और ऊर्जा बचत के लिए चर आवृत्ति ड्राइव (वीएफडी) से लैस किया जा सकता है। ओवरलोड सुरक्षा, ब्रेकिंग सिस्टम और आपातकालीन स्टॉप जैसे नियंत्रण प्रणाली सुरक्षित संचालन के लिए शामिल की जाती है।

मोटर को ऑपरेटिंग साइट पर उपलब्ध विद्युत आपूर्ति के साथ संगत होना चाहिए, जो अलग -अलग हो सकता है (जैसे, 380V\/50Hz, 480V\/60Hz)। एक डबल मुख्य गर्डर गैन्ट्री क्रेन में मोटर का उपयोग संचालन के लिए किया जाता है जैसे कि भारी भार उठाना, क्रेन को पटरियों (लॉन्गिट्यूडिनल ट्रैवल) के साथ ले जाना, और बाद में (क्रॉस ट्रैवल)।

.

साउंड एंड लाइट अलार्म सिस्टम और लिमिट स्विच

1) ध्वनि और प्रकाश अलार्म प्रणाली

एक डबल मेन गर्डर गैन्ट्री क्रेन, जिसका उपयोग आमतौर पर भारी-शुल्क संचालन में किया जाता है, अक्सर सुरक्षित संचालन सुनिश्चित करने के लिए ध्वनि और प्रकाश अलार्म सिस्टम जैसे सुरक्षा तंत्र को शामिल करता है।

साउंड अलार्म (हॉर्न्स\/बज़र्स): ये आमतौर पर जोर से, श्रव्य उपकरण होते हैं जो कार्य क्षेत्र में और उसके आसपास लोगों को सचेत करने के लिए एक विशिष्ट ध्वनि का उत्सर्जन करते हैं। ध्वनि स्तर को परिचालन शोर पर सुना जाने के लिए पर्याप्त उच्च होने के लिए डिज़ाइन किया गया है।

लाइट अलार्म (चमकती रोशनी\/बीकन): दृश्य संकेत, जैसे कि चमकती रोशनी या घूर्णन बीकन, सतर्क कर्मियों को नेत्रहीन रूप से मदद करते हैं, विशेष रूप से शोर वातावरण में जहां ध्वनि अलार्म अपर्याप्त हो सकते हैं।

2) सीमा स्विच

एक डबल मेन गर्डर गैन्ट्री क्रेन पर एक सीमा स्विच एक सुरक्षा उपकरण है जिसका उपयोग क्रेन को एक निर्दिष्ट रेंज से आगे बढ़ने से रोकने के लिए किया जाता है। यह क्रेन और उसके परिवेश दोनों की सुरक्षा सुनिश्चित करता है, साथ ही किसी भी भार को उठाया जा रहा है।

सीमा स्विच के प्रमुख कार्य:

स्थिति नियंत्रण: सीमा स्विच ओवर-ट्रैवल और टकराव को रोकने के लिए क्रेन के ट्रॉली, लहरा और गैन्ट्री की स्थिति की निगरानी और नियंत्रण में मदद करता है।

सुरक्षा शटडाउन: यदि क्रेन अपनी अनुमत सीमाओं से आगे बढ़ता है, तो सीमा स्विच मोटर को रोकने और क्षति या खतरनाक स्थितियों को रोकने के लिए नियंत्रण प्रणाली को संकेत देती है।

आपातकालीन स्टॉप: यह क्रेन को बंद करने के लिए एक आपातकालीन कटऑफ के रूप में कार्य कर सकता है जब वह अपने ट्रैक या रेल की सीमाओं को पहुंचता है, तो उसे पटरी से उतरने या दुर्घटनाओं का कारण बनता है।

उपयोग की गई सीमा स्विच के प्रकार:

मैकेनिकल लिमिट स्विच: भौतिक संपर्क द्वारा सक्रिय, अक्सर एक लीवर या कैम का उपयोग करके जो क्रेन की गति से स्थानांतरित होने पर स्विच को ट्रिगर करता है।

इलेक्ट्रॉनिक सीमा स्विच: गैर-संपर्क पहचान के लिए सेंसर (जैसे, आगमनात्मक, कैपेसिटिव, या ऑप्टिकल सेंसर) का उपयोग करें, उच्च स्थायित्व प्रदान करते हैं और पहनने और आंसू को कम करते हैं।

रोटरी सीमा स्विच: आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां घूर्णी गति की निगरानी करने की आवश्यकता होती है, जैसे कि होइस्ट में।

रैखिक सीमा स्विच: उन अनुप्रयोगों के लिए उपयोग किया जाता है जहां रैखिक यात्रा की निगरानी की जाती है, आमतौर पर ट्रॉली के आंदोलन में पाया जाता है।

10.safety डिवाइस

1) 1। अधिभार सुरक्षा उपकरण

फ़ंक्शन: क्रेन को लोड उठाने से रोकता है जो इसकी रेटेड क्षमता से अधिक है।

2। सीमा स्विच करें

फ़ंक्शन: क्रेन को संचालन के दौरान एक सेट रेंज से आगे बढ़ने से रोकता है।

3। आपातकालीन स्टॉप बटन

फ़ंक्शन: ऑपरेटरों को आपातकालीन स्थिति में क्रेन को जल्दी से बंद करने की अनुमति देता है।

4। विरोधी टकराव डिवाइस

फ़ंक्शन: क्रेन और अन्य संरचनाओं या उपकरणों के बीच टकराव को रोकता है।

5। लोड बोलबाला नियंत्रण

फ़ंक्शन: संचालन के दौरान लोड स्वे को कम करता है, जो कि अनियंत्रित होने पर खतरनाक हो सकता है।

6। ब्रेक सिस्टम

फ़ंक्शन: यह सुनिश्चित करता है कि गति में नहीं होने पर क्रेन एक स्थिर स्थिति में रहता है।

7। सुरक्षा इंटरलॉक

फ़ंक्शन: कुछ सुरक्षा स्थितियों को पूरा नहीं होने पर क्रेन के संचालन को रोकता है।

8। चेतावनी अलार्म और सिग्नल लाइट्स

समारोह: क्रेन के आंदोलन के आसपास के क्षेत्र में कर्मियों को अलर्ट करता है।

9। एंटी-टिपिंग डिवाइस

फ़ंक्शन: असमान लोड वितरण या अत्यधिक लोडिंग के कारण क्रेन टिपिंग से बचाता है।

10। मोटर्स के लिए कूलिंग सिस्टम

फ़ंक्शन: विस्तारित उपयोग के दौरान मोटरों को ओवरहीटिंग से रोकता है।

11। रिमोट कंट्रोल सिस्टम

फ़ंक्शन: ऑपरेटरों को सुरक्षित दूरी से क्रेन को नियंत्रित करने की अनुमति देता है।

12। क्रेन मॉनिटरिंग सिस्टम्स

फ़ंक्शन: लोड वजन, गति और स्थिति जैसे परिचालन मापदंडों की वास्तविक समय की निगरानी प्रदान करता है।

13। प्रकाश और दृश्यता एड्स

फ़ंक्शन: यह सुनिश्चित करता है कि ऑपरेटर के पास स्पष्ट दृश्यता है, विशेष रूप से कम-प्रकाश स्थितियों में।

11.control मोड

1) 1। लटकन नियंत्रण

विवरण: क्रेन ऑपरेटर क्रेन और लहरा के आंदोलन का प्रबंधन करने के लिए एक वायर्ड कंट्रोल पेंडेंट का उपयोग करता है।

लाभ: उपयोग करने के लिए सरल, लागत प्रभावी, और एक सुरक्षित दूरी से प्रत्यक्ष नियंत्रण प्रदान करता है।

उपयोग: आमतौर पर स्थिर या अर्ध-स्थिर संचालन में उपयोग किया जाता है जहां ऑपरेटर क्रेन के करीब हो सकता है।

2। रेडियो रिमोट कंट्रोल

विवरण: ऑपरेटर एक वायरलेस कंट्रोल यूनिट का उपयोग करते हैं, जो रेडियो सिग्नल के माध्यम से क्रेन के साथ संचार करता है।

लाभ: अधिक लचीलापन प्रदान करता है क्योंकि ऑपरेटर क्रेन को अधिक दूरी से नियंत्रित कर सकता है और हार्ड-टू-पहुंच क्षेत्रों तक पहुंच सकता है।

उपयोग: अधिक जटिल संचालन और वातावरण के लिए आदर्श जहां ऑपरेटर गतिशीलता आवश्यक है।

3। केबिन नियंत्रण

विवरण: ऑपरेटर क्रेन पर एक केबिन में ही बैठता है और जॉयस्टिक, बटन या अन्य नियंत्रणों के संयोजन का उपयोग करके इसे नियंत्रित करता है।

लाभ: कार्य क्षेत्र का एक बेहतर दृश्य और क्रेन को नियंत्रित करने में अधिक सटीकता प्रदान करता है।

उपयोग: भारी शुल्क संचालन के लिए उपयुक्त या जब स्थिति और पैंतरेबाज़ी के लिए उच्च स्तर के नियंत्रण की आवश्यकता होती है।

4। स्वचालित नियंत्रण (अर्ध-स्वचालित और पूरी तरह से स्वचालित)

विवरण: क्रेन को प्रोग्राम किए गए कमांड द्वारा नियंत्रित किया जा सकता है या स्वायत्त संचालन के लिए स्वचालित प्रणालियों के साथ एकीकृत किया जा सकता है।

लाभ: मानव हस्तक्षेप को कम करता है, सटीकता में सुधार करता है, और दोहराए जाने वाले कार्यों के लिए सुरक्षा को बढ़ाता है।

उपयोग: अक्सर बड़े पैमाने पर संचालन में उपयोग किया जाता है जहां उच्च दक्षता और निरंतर संचालन आवश्यक होता है।

5। हाइब्रिड नियंत्रण

विवरण: स्वचालित सुविधाओं के साथ मैनुअल ऑपरेशन (पेंडेंट, रिमोट या केबिन कंट्रोल का उपयोग करके) को जोड़ती है जो आवश्यकतानुसार संलग्न हो सकती है।

लाभ: ऑपरेटरों के लिए बहुमुखी प्रतिभा प्रदान करता है जिन्हें विशिष्ट कार्यों के लिए मैनुअल और स्वचालित मोड के बीच स्विच करने की आवश्यकता होती है।

उपयोग: विभिन्न परिचालन आवश्यकताओं के अनुकूल होने के लिए डिज़ाइन किए गए सिस्टम में सामान्य।

12.Sketch



मुख्य तकनीकी







बिल्कुल! यहाँ की एक सूची हैएक चलती गैन्ट्री क्रेन के लाभ:

---

एक चलती गैन्ट्री क्रेन के लाभ

उच्च गतिशीलता

आसानी से कार्यक्षेत्र में या यहां तक ​​कि नौकरी साइटों के बीच चल।

रबर-थकाऊ मॉडल पटरियों की आवश्यकता के बिना पूर्ण लचीलापन प्रदान करते हैं।

बहुमुखी अनुप्रयोग

दोनों के लिए उपयुक्तअंदर का और बाहर कावातावरण।

गोदामों, निर्माण स्थलों, कार्यशालाओं और शिपयार्ड में अच्छी तरह से काम करता है।

कोई स्थायी स्थापना की आवश्यकता नहीं है

ओवरहेड क्रेन के विपरीत, चलती गैन्ट्री क्रेन को निर्माण संशोधनों, रेल या रनवे बीम की आवश्यकता नहीं है।

किराए की सुविधाओं या अस्थायी उठाने की जरूरतों के लिए बिल्कुल सही।

प्रभावी लागत

कम अपफ्रंट और इंस्टॉलेशन लागत।

उन व्यवसायों के लिए आदर्श जिन्हें भारी बुनियादी ढांचे में निवेश किए बिना क्षमता उठाने की आवश्यकता है।

समायोज्य और अनुकूलन योग्य

ऊंचाई, अवधि और क्षमता को विशिष्ट कार्यों को फिट करने के लिए सिलवाया जा सकता है।

कुछ मॉडल अनुमति देते हैंसमायोज्य ऊंचाई और चौड़ाई, उन्हें अलग -अलग लोड आकार या कार्यक्षेत्र लेआउट के अनुकूल बनाते हैं।

त्वरित सेटअप और फाड़

इकट्ठा करने और असंतुष्ट करने के लिए आसान, यह मोबाइल संचालन या अल्पकालिक परियोजनाओं के लिए एक बढ़िया विकल्प है।

सुरक्षा और एर्गोनॉमिक्स

मैनुअल उठाने और चोट का जोखिम कम करता है।

आधुनिक इकाइयां अधिभार सुरक्षा, सीमा स्विच और आपातकालीन स्टॉप सिस्टम जैसी सुविधाओं के साथ आती हैं।

संचालित या मैनुअल हो सकता है

इलेक्ट्रिक-पावर्ड और मैनुअल कॉन्फ़िगरेशन दोनों में उपलब्ध है।

आपको बजट और कार्यभार के आधार पर चुनने की अनुमति देता है।

न्यूनतम अंतरिक्ष आवश्यकताओं

कॉम्पैक्ट पदचिह्न तंग या कम-स्पष्ट क्षेत्रों में उपयोग के लिए अनुमति देता है।

ओवरहेड स्पेस के साथ हस्तक्षेप करने के लिए कोई ओवरहेड रनवे सिस्टम नहीं।







1। बंदरगाह संचालन

कंटेनर हैंडलिंग: डबल मेन गर्डर गैन्ट्री क्रेन आमतौर पर जहाजों और स्टोरेज यार्ड के बीच कंटेनरों को उठाने और स्थानांतरित करने के लिए बंदरगाहों पर उपयोग किए जाते हैं। उनकी उच्च क्षमता और पहुंच उन्हें भारी और बड़े कार्गो को कुशलता से संभालने की अनुमति देती है।

थोक सामग्री लोडिंग\/अनलोडिंग: ये क्रेन कोयला, लौह अयस्क या अनाज जैसे बल्क सामानों का प्रबंधन भी कर सकते हैं।

2। शिपयार्ड

जहाज निर्माण और मरम्मत: उनका उपयोग विधानसभा या मरम्मत के दौरान जहाजों के भारी वर्गों को स्थानांतरित करने के लिए किया जाता है। क्रेन की व्यापक स्पैन को कवर करने और महत्वपूर्ण वजन का समर्थन करने की क्षमता उन्हें स्टील घटकों और अन्य बड़े जहाज भागों को संभालने के लिए उपयुक्त बनाती है।

लॉन्चिंग और डॉकिंग: डबल मेन गर्डर गैन्ट्री क्रेन शुष्क डॉक में या स्लिपवे पर जहाजों को स्थानांतरित करने में सहायता करते हैं।

3। निर्माण स्थल

निर्माण सामग्री: बड़े पैमाने पर निर्माण परियोजनाओं में, ये क्रेन निर्माण सामग्री जैसे स्टील बीम, कंक्रीट पैनल और विशाल निर्माण क्षेत्रों में अन्य भारी घटकों के परिवहन की सुविधा प्रदान करते हैं।

पुल और बुनियादी ढांचा परियोजनाएं: उच्च क्षमता और लंबी पहुंच उन्हें भारी पूर्वनिर्मित खंडों को उठाने और पुलों की तरह बुनियादी ढांचे को इकट्ठा करने के लिए आदर्श बनाती है।

4। इस्पात उद्योग

स्टील हैंडलिंग: वे प्रसंस्करण, भंडारण या शिपमेंट के लिए स्टील संयंत्रों के भीतर भारी स्टील प्लेट, कॉइल और बीम को उठाने और परिवहन करने के लिए उपयोग किए जाते हैं।

ओवरहेड लिफ्टिंग: डबल मेन गर्डर गैन्ट्री क्रेन का उपयोग उन सुविधाओं के भीतर ओवरहेड हैंडलिंग के लिए भी किया जाता है जहां व्यापक स्पैन आवश्यक हैं।

5। भारी मशीनरी विनिर्माण

असेंबली लाइन सपोर्ट: ये क्रेन विनिर्माण प्रक्रिया के दौरान असेंबली लाइन में बड़े मशीनरी घटकों को स्थानांतरित कर सकते हैं।





1। डिजाइन और इंजीनियरिंग

ब्लूप्रिंट और स्ट्रक्चरल डिज़ाइन: इंजीनियरिंग टीमें क्रेन को विनिर्देशों के आधार पर डिजाइन करती हैं, वजन, अवधि, उठाने की क्षमता और काम के माहौल को देखते हुए।

घटक विनिर्देश: मुख्य गर्डर्स, एंड बीम, होइस्ट सिस्टम, ट्रॉली और विद्युत घटकों जैसे घटकों के लिए विस्तृत विनिर्देश तैयार किए जाते हैं।

2। सामग्री चयन और खरीद

स्टील सामग्री चयन: उच्च शक्ति वाले स्टील सामग्री को मुख्य गर्डर्स, कॉलम और अन्य महत्वपूर्ण भागों के लिए चुना जाता है।

प्रोक्योरमेंट: स्टील प्लेट, सेक्शन, बोल्ट और इलेक्ट्रिकल घटकों जैसे सामग्री को गुणवत्ता के लिए खट्टा और निरीक्षण किया जाता है।

3। कटिंग और प्री-फैब्रिकेशन

कटिंग और शेपिंग: स्टील के घटकों को डिजाइन विनिर्देशों के अनुसार प्रारंभिक रूपों में काट, आकार और वेल्डेड किया जाता है।

प्री-फैब्रिकेशन असेंबली: बीम और गर्डर्स जैसे घटक पूर्व-इकट्ठे होते हैं, यह सत्यापित करने के लिए कि वे एक साथ ठीक से फिट होते हैं।

4। वेल्डिंग और संरचनात्मक विधानसभा

वेल्डिंग: मुख्य गर्डर्स, कॉलम और अन्य संरचनात्मक घटकों को एक मजबूत ढांचा बनाने के लिए वेल्डेड किया जाता है। शक्ति और स्थायित्व सुनिश्चित करने के लिए विशिष्ट वेल्डिंग तकनीकों का उपयोग किया जाता है।

स्ट्रक्चरल असेंबली: मुख्य गर्डर्स और एंड बीम को इकट्ठा किया जाता है, जो संतुलित लोड वितरण के लिए सटीक संरेखण सुनिश्चित करता है।

गुणवत्ता नियंत्रण: वेल्डिंग सीम और जोड़ों का निरीक्षण किसी भी संरचनात्मक दोषों के लिए गैर-विनाशकारी परीक्षण (जैसे, अल्ट्रासोनिक या एक्स-रे परीक्षण) का उपयोग करके किया जाता है।

5। मशीनिंग और परिष्करण

भागों की मशीनिंग: पहियों, ट्रॉली घटकों, और लहरा जैसे महत्वपूर्ण भागों, उचित फिटिंग और चिकनी संचालन के लिए मशीनिंग से गुजरते हैं।

भूतल उपचार: स्टील के हिस्सों को साफ किया जाता है और जंग को रोकने और स्थायित्व को बढ़ाने के लिए सैंडब्लास्टिंग और कोटिंग जैसे सतह उपचार के अधीन किया जाता है।

पेंटिंग और कोटिंग: सुरक्षात्मक कोटिंग्स को मौसम प्रतिरोध के लिए लागू किया जाता है, एक प्राइमर के साथ शीर्ष कोट के बाद।

6। क्रेन घटकों की विधानसभा

मुख्य गर्डर असेंबली: दो मुख्य गर्डर्स माउंट और गठबंधन किए गए हैं।

एंड बीम इंस्टॉलेशन: एंड बीम मुख्य गर्डर्स के लिए तय किए जाते हैं, जिससे क्रेन का फ्रेम बन जाता है।

होइस्ट और ट्रॉली इंस्टॉलेशन: होइस्ट मैकेनिज्म और ट्रॉली को मुख्य गर्डर रेल पर रखा गया है और संरेखण और परिचालन चिकनाई के लिए परीक्षण किया गया है।

7। विद्युत और नियंत्रण प्रणाली स्थापना

वायरिंग और केबलिंग: बिजली की आपूर्ति, नियंत्रण सर्किट और सुरक्षा प्रणालियों के लिए विद्युत वायरिंग स्थापित की जाती है।

नियंत्रण कक्ष और सुरक्षा सुविधाएँ: नियंत्रण कक्ष माउंट किया गया है, जिसमें सुरक्षा सुविधाओं जैसे कि सीमा स्विच, आपातकालीन स्टॉप और अधिभार सुरक्षा एकीकृत और परीक्षण जैसे सुरक्षा सुविधाएँ हैं।

नियंत्रण प्रणाली प्रोग्रामिंग: क्रेन के नियंत्रण प्रणाली को सही ऑपरेशन के लिए प्रोग्राम और परीक्षण किया जाता है।

8। परीक्षण और गुणवत्ता आश्वासन

लोड परीक्षण: क्रेन को यह सुनिश्चित करने के लिए परीक्षण लोड करने के लिए अधीन किया जाता है कि यह मुद्दों के बिना अपनी रेटेड क्षमता को संभाल सकता है।

परिचालन परीक्षण: कार्यात्मक परीक्षण आंदोलनों, जवाबदेही, ब्रेकिंग सिस्टम और विद्युत संचालन की जांच करने के लिए किए जाते हैं।

निरीक्षण और प्रमाणन: क्रेन सुरक्षा नियमों और मानकों के अनुपालन को सत्यापित करने के लिए अंतिम निरीक्षण से गुजरता है। प्रासंगिक अधिकारियों द्वारा प्रमाणन जारी किया जा सकता है।

9। अंतिम समायोजन और वितरण तैयारी

अंतिम समायोजन: सुचारू संचालन सुनिश्चित करने के लिए कोई भी मामूली समायोजन किया जाता है।

प्रलेखन: ऑपरेशन मैनुअल, रखरखाव दिशानिर्देश और प्रमाणन दस्तावेज वितरण के लिए तैयार किए जाते हैं।

पैकेजिंग और शिपिंग: क्रेन को शिपमेंट के लिए सुरक्षित रूप से पैक किया जाता है, यह सुनिश्चित करते हुए कि सभी भागों को पारगमन के दौरान संरक्षित किया जाता है।

10। स्थापना और कमीशनिंग (साइट पर)

ऑन-साइट असेंबली: यदि आवश्यक हो तो क्रेन ग्राहक के स्थान पर इकट्ठा किया जाता है।

कार्यशाला दृश्य:

कंपनी ने एक बुद्धिमान उपकरण प्रबंधन मंच स्थापित किया है, और रोबोट से निपटने और वेल्डिंग के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95%तक पहुंच जाएगी। 32 वेल्डिंग लाइनों को उपयोग में रखा गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर 85%तक पहुंच गई है।
