ओवरहेड यात्रा

1. ओवरहेड ट्रैवलिंग एक प्रकार की क्रेन है जिसका उपयोग क्षैतिज पथ पर भारी भार उठाने और ले जाने के लिए किया जाता है। इसे विभिन्न औद्योगिक अनुप्रयोगों के लिए कुशल और बहुमुखी उठाने के समाधान प्रदान करते हुए, कार्य क्षेत्र में यात्रा करने के लिए डिज़ाइन किया गया है। ओवरहेड ट्रैवलिंग क्रेन का उपयोग आमतौर पर विनिर्माण, गोदामों, शिपिंग यार्ड और निर्माण स्थलों में किया जाता है।

2.अवलोकन

ओवरहेड ट्रैवलिंग, जिसे ओवरहेड क्रेन या ब्रिज क्रेन के रूप में भी जाना जाता है, में एक पुल होता है जो कार्य क्षेत्र की चौड़ाई तक फैला होता है और एक ट्रॉली होती है जो पुल के साथ चलती है। यह क्रेन प्रणाली कार्य क्षेत्र के पूरे क्षेत्र में भार उठाने और ले जाने की अनुमति देती है, जिससे सामग्री प्रबंधन में लचीलापन और दक्षता मिलती है।

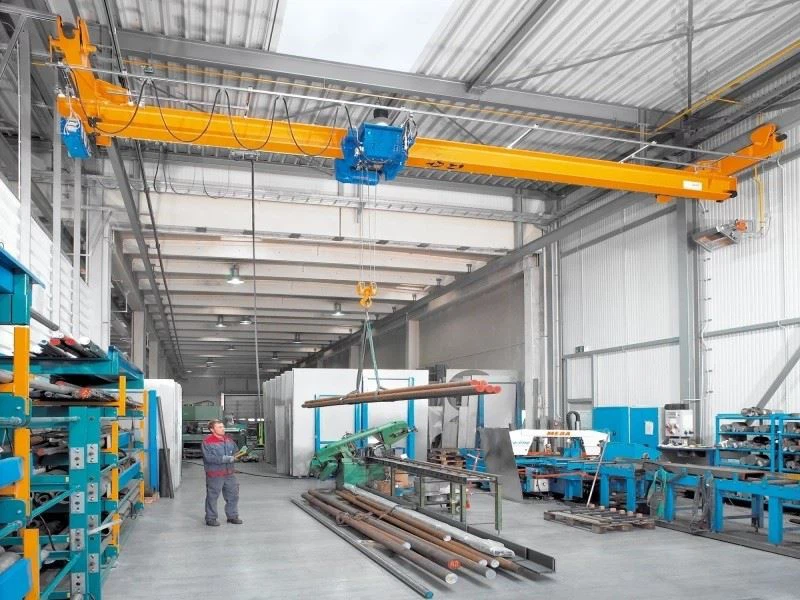

3.सिंगल गर्डर ओवरहेड क्रेन

विवरण: अंतिम ट्रकों द्वारा समर्थित एकल पुल गर्डर की विशेषता। यह हल्के भार और छोटी अवधि की आवश्यकताओं के लिए उपयुक्त है।

लाभ: लागत प्रभावी और सरल डिजाइन, कम भार क्षमता और कम अवधि वाली सुविधाओं के लिए आदर्श।

4.निष्कर्ष

ओवरहेड ट्रैवलिंग क्रेन विभिन्न औद्योगिक और वाणिज्यिक सेटिंग्स में आवश्यक उपकरण हैं, जो कुशल और बहुमुखी उठाने के समाधान प्रदान करते हैं। अपने मजबूत डिज़ाइन, विभिन्न अनुप्रयोगों के लिए अनुकूलन क्षमता और उन्नत सुरक्षा सुविधाओं के साथ, वे सामग्री प्रबंधन कार्यों में उत्पादकता और सुरक्षा बढ़ाने में महत्वपूर्ण भूमिका निभाते हैं।

अधिकतम. उठाने की ऊँचाई: 30M

1 साल की वॉरंटी

वज़न (KG):2000 kg

अधिकतम. उठाने का भार: 20 टन

अवधि: 3 ~ 22.5 मीटर या अनुकूलित

अवधि:7.5-40मी

कार्य कर्तव्य:M3~M8(A3~A7)



मुख्य किरण

ओवरहेड ट्रैवलिंग एक प्रकार की क्रेन है जिसका उपयोग क्षैतिज पथ पर भारी भार उठाने और ले जाने के लिए किया जाता है। इसे विभिन्न औद्योगिक अनुप्रयोगों के लिए कुशल और बहुमुखी उठाने के समाधान प्रदान करते हुए, कार्य क्षेत्र में यात्रा करने के लिए डिज़ाइन किया गया है। ओवरहेड ट्रैवलिंग क्रेन का उपयोग आमतौर पर विनिर्माण, गोदामों, शिपिंग यार्ड और निर्माण स्थलों में किया जाता है।

डिजाइन और निर्माण

सामग्री

सामान्य सामग्री: आमतौर पर भारी भार और तनाव का सामना करने के लिए उच्च शक्ति वाले संरचनात्मक स्टील या मिश्र धातु इस्पात से बनाई जाती है। अनुभागों के प्रकार: डिजाइन के आधार पर आई-बीम, बॉक्स गर्डर या टी-सेक्शन सहित विभिन्न स्टील अनुभागों से बनाया जा सकता है। आवश्यकताएं।

3. मुख्य बीम के प्रकार

सिंगल गर्डर: अंतिम ट्रकों द्वारा समर्थित एक एकल क्षैतिज बीम। हल्के भार और छोटी अवधि के लिए उपयुक्त।

4.निष्कर्ष

ओवरहेड यात्रा का मुख्य बीम एक महत्वपूर्ण घटक है जो समर्थन, स्थिरता और भार-वहन क्षमता प्रदान करता है। क्रेन के सुरक्षित और कुशल संचालन को सुनिश्चित करने के लिए इसका डिज़ाइन, सामग्री चयन और निर्माण महत्वपूर्ण हैं। मुख्य बीम का उचित रखरखाव और निरीक्षण इसके प्रदर्शन को बनाए रखने और क्रेन के परिचालन जीवन को बढ़ाने के लिए आवश्यक है।

उठाने की व्यवस्था

1. ओवरहेड ट्रैवलिंग क्रेन की लिफ्टिंग प्रणाली भार उठाने और कम करने के महत्वपूर्ण कार्य के लिए जिम्मेदार है। इसमें कई प्रमुख घटक शामिल हैं जो सटीक और कुशल सामग्री प्रबंधन प्रदान करने के लिए एक साथ काम करते हैं।

2. मुख्य घटक

एक। उभाड़ना

विवरण: होइस्ट भार उठाने और कम करने के लिए जिम्मेदार प्राथमिक उपकरण है। इसमें आम तौर पर एक मोटर, ड्रम और उठाने की व्यवस्था शामिल होती है।

प्रकार:

इलेक्ट्रिक होइस्ट: ड्रम को चलाने और भार उठाने के लिए एक इलेक्ट्रिक मोटर का उपयोग करता है। आमतौर पर इसकी विश्वसनीयता और नियंत्रण में आसानी के लिए उपयोग किया जाता है।

मैनुअल होइस्ट: हाथ की चेन या क्रैंक का उपयोग करके मैन्युअल रूप से संचालित, हल्के भार और उन स्थितियों के लिए उपयुक्त जहां बिजली की आपूर्ति अनुपलब्ध है।

बी। ड्रम

विवरण: ड्रम एक बेलनाकार घटक है जिसके चारों ओर उठाने वाली रस्सी या चेन लपेटी जाती है।

कार्य: ड्रम रस्सी या चेन को हवा देने या खोलने के लिए घूमता है, जिससे लहरा को भार उठाने या कम करने में मदद मिलती है।

सी। उठाने वाली रस्सी या जंजीर

विवरण: उठाने वाली रस्सी (आमतौर पर स्टील से बनी) या चेन (मिश्र धातु स्टील से बनी) का उपयोग भार को लहरा से जोड़ने के लिए किया जाता है।

कार्य: उठाने वाले बल को लहरा से भार तक स्थानांतरित करता है। अधिकतम भार क्षमता को संभालने के लिए रस्सी या चेन पर्याप्त मजबूत होनी चाहिए।

3.निष्कर्ष

ओवरहेड ट्रैवलिंग क्रेन की उठाने की प्रणाली कुशल और सुरक्षित भार प्रबंधन के लिए डिज़ाइन किया गया एक महत्वपूर्ण घटक है। लहरा, ड्रम, रस्सी या चेन और सुरक्षा सुविधाओं सहित अपने विभिन्न तत्वों के साथ, यह भार को सटीक रूप से उठाना और कम करना सुनिश्चित करता है। विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में प्रदर्शन और सुरक्षा को अधिकतम करने के लिए लिफ्टिंग प्रणाली का उचित डिजाइन, रखरखाव और संचालन आवश्यक है।



3.अंत किरण

1.एंड बीम, जिसे एंड ट्रक या एंड कैरिज के रूप में भी जाना जाता है, ओवरहेड ट्रैवलिंग क्रेन का एक अनिवार्य घटक है। यह मुख्य बीम (पुल गर्डर) का समर्थन करता है और क्रेन को सहायक रेल या गैन्ट्री के साथ यात्रा करने की अनुमति देता है।

2.डिज़ाइन और निर्माण

एक। अवयव

अंतिम गाड़ियाँ: ये वे संरचनाएँ हैं जो पहियों या पटरियों को पकड़ती हैं और मुख्य बीम को सहारा देती हैं। उनमें निम्नलिखित शामिल हैं:

पहिये: हेवी-ड्यूटी पहिये या रोलर जो रेल या गैन्ट्री के साथ चलते हैं। वे क्रेन के भार को संभालने और सुचारू आवाजाही की सुविधा के लिए डिज़ाइन किए गए हैं।

बियरिंग्स: पहियों को सहारा देते हैं और घर्षण को कम करते हैं, जिससे क्रेन की सुचारू और कुशल गति सुनिश्चित होती है।

फ़्रेम: अंतिम बीम फ़्रेम एक मजबूत संरचना है जो पहियों का समर्थन करती है और मुख्य बीम से जुड़ी होती है। यह आमतौर पर उच्च शक्ति वाले स्टील या अन्य टिकाऊ सामग्री से बनाया जाता है।

बी। सामग्री

निर्माण सामग्री: स्थायित्व और भार वहन क्षमता सुनिश्चित करने के लिए आमतौर पर उच्च शक्ति वाले संरचनात्मक स्टील से निर्मित किया जाता है।

संक्षारण संरक्षण: जंग और संक्षारण को रोकने के लिए अक्सर सुरक्षात्मक कोटिंग्स या पेंट के साथ इलाज किया जाता है, खासकर कठोर वातावरण में।

3.निष्कर्ष

ओवरहेड ट्रैवलिंग क्रेन का अंतिम बीम एक महत्वपूर्ण घटक है जो क्रेन प्रणाली को समर्थन, स्थिरता और गतिशीलता प्रदान करता है। क्रेन के कुशल संचालन और सुरक्षा सुनिश्चित करने के लिए इसका डिज़ाइन, सामग्री और रखरखाव महत्वपूर्ण हैं। अंतिम बीम की उचित स्थापना, संरेखण और नियमित निरीक्षण ओवरहेड ट्रैवलिंग क्रेन के समग्र प्रदर्शन और विश्वसनीयता में योगदान देता है।











4.क्रेन यात्रा तंत्र

1. क्रेन यात्रा तंत्र ओवरहेड यात्रा क्रेन का एक महत्वपूर्ण घटक है, जो इसे रेल या गैन्ट्री संरचना के साथ क्षैतिज रूप से स्थानांतरित करने में सक्षम बनाता है। यह तंत्र कार्य क्षेत्र के भीतर भार को सटीक रूप से स्थापित करने के लिए आवश्यक है।

2. मुख्य घटक

एक। अंतिम ट्रक (अंतिम गाड़ियाँ)

विवरण: अंतिम ट्रक क्रेन के मुख्य बीम के प्रत्येक छोर पर स्थापित असेंबली हैं। इनमें पहिये या रोलर लगे होते हैं जो रेल या गैन्ट्री के साथ चलते हैं।

कार्य: मुख्य बीम का समर्थन करें और क्रेन के लिए संचलन तंत्र प्रदान करें।

बी। पहिए या रोलर्स

विवरण: पहिए या रोलर अंतिम ट्रकों पर लगाए जाते हैं और सहायक रेल या गैन्ट्री के साथ चलते हैं।

कार्य: क्रेन की क्षैतिज गति को सुविधाजनक बनाना। पहिये आमतौर पर भारी-भरकम होते हैं और क्रेन के भार को संभालने के लिए डिज़ाइन किए जाते हैं।

सी। रेल या गैन्ट्री

विवरण: रेलें इमारत की संरचना या सहायक स्तंभों पर लगी क्षैतिज पटरियाँ हैं। गैन्ट्रीज़ ऐसी संरचनाएं हैं जो रेल का समर्थन करती हैं और क्रेन के लिए मार्ग प्रदान करती हैं।

कार्य: वह ट्रैक प्रदान करें जिस पर क्रेन यात्रा करती है। भार और तनाव को झेलने के लिए रेल आमतौर पर उच्च शक्ति वाले स्टील से बनाई जाती हैं।

3.संचालन

क्षैतिज गति

यात्रा: क्रेन अंतिम ट्रकों के पहियों को घुमाकर क्षैतिज रूप से चलती है। ड्राइव तंत्र इस आंदोलन को शक्ति प्रदान करता है, जिससे क्रेन को कार्य क्षेत्र की पूरी अवधि को कवर करने की अनुमति मिलती है।

नियंत्रण: गति को नियंत्रण कक्ष या रिमोट कंट्रोल के माध्यम से नियंत्रित किया जाता है, जिससे ऑपरेटर यात्रा की गति और दिशा को समायोजित कर सकते हैं।

4.निष्कर्ष

क्रेन यात्रा तंत्र ओवरहेड यात्रा क्रेन का एक मूलभूत घटक है, जो इसे कार्य क्षेत्र में क्षैतिज रूप से स्थानांतरित करने में सक्षम बनाता है। अंतिम ट्रक, पहिए, रेल और ड्राइव तंत्र सहित इसका डिज़ाइन, कुशल और सुरक्षित संचालन सुनिश्चित करने के लिए महत्वपूर्ण है। उचित रखरखाव, संरेखण और सुरक्षा सुविधाएँ विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में क्रेन के समग्र प्रदर्शन और विश्वसनीयता में योगदान करती हैं।

5.ट्रॉली यात्रा तंत्र

1. ट्रॉली यात्रा तंत्र ओवरहेड यात्रा क्रेन का एक महत्वपूर्ण घटक है, जो मुख्य बीम (पुल गर्डर) पर ट्रॉली की क्षैतिज गति के लिए जिम्मेदार है। यह तंत्र कार्य क्षेत्र के भीतर भार की सटीक स्थिति को सक्षम बनाता है

2. मुख्य घटक

एक। ट्रॉली

विवरण: ट्रॉली एक गाड़ी है जो मुख्य बीम के साथ क्षैतिज रूप से चलती है। यह उत्थापन प्रणाली का समर्थन करता है और भार वहन करता है।

कार्य: लहरा के लिए मंच प्रदान करता है और भार को मुख्य बीम पर आगे और पीछे ले जाने की अनुमति देता है।

बी। यात्रा के पहिये या रोलर्स

विवरण: ट्रॉली पहियों या रोलर्स से सुसज्जित है जो मुख्य बीम पर लगे रेल या ट्रैक के साथ चलती है।

कार्य: मुख्य बीम की लंबाई के साथ ट्रॉली की क्षैतिज गति को सुविधाजनक बनाना।

सी। ड्राइव तंत्र

विवरण: ड्राइव तंत्र में मोटर, गियरबॉक्स और ट्रांसमिशन सिस्टम शामिल है जो ट्रॉली की गति को शक्ति प्रदान करता है।

कार्य: ट्रॉली को मुख्य बीम के साथ चलाने के लिए मोटर शक्ति को यांत्रिक गति में परिवर्तित करता है।

3.संचालन

एक। क्षैतिज गति

यात्रा: ट्रॉली अपने पहियों या रोलर्स को घुमाकर मुख्य बीम के साथ क्षैतिज रूप से चलती है। ड्राइव तंत्र इस गति को शक्ति प्रदान करता है, जिससे ट्रॉली को बीम की लंबाई पार करने की अनुमति मिलती है।

नियंत्रण: गति को एक नियंत्रण कक्ष या रिमोट कंट्रोल के माध्यम से नियंत्रित किया जाता है, जिससे ऑपरेटरों को गति और दिशा समायोजित करने की अनुमति मिलती है।

बी। गति नियंत्रण

परिवर्तनीय गति: ट्रॉली यात्रा तंत्र में अक्सर परिचालन आवश्यकताओं के आधार पर सटीक समायोजन की अनुमति देने के लिए परिवर्तनीय गति नियंत्रण की सुविधा होती है।

परिशुद्धता: सटीक लोड स्थिति और सुचारू संचालन सुनिश्चित करता है।

4.निष्कर्ष

ट्रॉली यात्रा तंत्र ओवरहेड यात्रा क्रेन का एक महत्वपूर्ण घटक है, जो मुख्य बीम के साथ सटीक क्षैतिज गति को सक्षम बनाता है। ट्रॉली, पहिए, ड्राइव मैकेनिज्म और सुरक्षा सुविधाओं सहित इसका डिज़ाइन कुशल और सुरक्षित लोड हैंडलिंग सुनिश्चित करता है। विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में ट्रॉली यात्रा तंत्र के प्रदर्शन और विश्वसनीयता को अधिकतम करने के लिए उचित रखरखाव, संरेखण और सुरक्षा उपाय आवश्यक हैं।

6.क्रेन का पहिया

1.क्रेन के पहिये ओवरहेड ट्रैवलिंग क्रेन के यात्रा तंत्र का एक महत्वपूर्ण घटक हैं। वे क्रेन को उसकी सहायक रेल या गैन्ट्री के साथ क्षैतिज रूप से चलने में सक्षम बनाते हैं।

2.कार्य और उद्देश्य

एक। क्षैतिज गति

प्राथमिक भूमिका: क्रेन के पहिये रेल या गैन्ट्री के साथ क्रेन की आवाजाही को सुविधाजनक बनाते हैं, जिससे यह कार्य क्षेत्र की पूरी अवधि को कवर कर सकता है।

महत्व: क्रेन की गतिशीलता के लिए आवश्यक, भार की सटीक स्थिति को सक्षम करना।

बी। समर्थन लोड करें

भार वहन: क्रेन के पहिये क्रेन के वजन, भार और संचालन के दौरान किसी भी अतिरिक्त तनाव का समर्थन करते हैं।

वितरण: रेल या गैन्ट्री पर भार को समान रूप से वितरित करने में मदद करता है, जिससे घिसाव कम होता है और स्थिरता सुनिश्चित होती है।

3.डिज़ाइन और निर्माण

एक। अवयव

व्हील हब: पहिये का मध्य भाग जहां यह धुरी या शाफ्ट पर लगा होता है। इसमें आमतौर पर सुचारू घुमाव के लिए बीयरिंग होते हैं।

व्हील रिम: पहिये का बाहरी किनारा जो रेल या गैन्ट्री से संपर्क बनाता है। इसे स्थायित्व और पहनने के प्रतिरोध के लिए डिज़ाइन किया गया है।

बियरिंग्स: आंतरिक घटक जो पहिया को धुरी के चारों ओर आसानी से घूमने की अनुमति देते हैं।

बी। सामग्री

निर्माण सामग्री: आमतौर पर भारी भार को संभालने और परिचालन तनाव का सामना करने के लिए उच्च शक्ति वाले मिश्र धातु इस्पात या कच्चे लोहे से बनाई जाती है।

कोटिंग: जंग और संक्षारण को रोकने के लिए अक्सर सुरक्षात्मक कोटिंग्स या पेंट के साथ इलाज किया जाता है।

4.संचालन

एक। आंदोलन

रोलिंग: क्रेन के पहिये रेल या गैन्ट्री के साथ घूमते हैं, जिससे क्रेन क्षैतिज रूप से चलने में सक्षम होती है। कुशल संचालन के लिए पहियों का सुचारू घुमाव महत्वपूर्ण है।

ड्राइव तंत्र: पहिये अक्सर एक मोटर और गियरबॉक्स प्रणाली द्वारा संचालित होते हैं जो उनके घूर्णन को शक्ति प्रदान करता है, जिससे क्रेन की नियंत्रित गति की अनुमति मिलती है।

बी। गति नियंत्रण

परिवर्तनीय गति: गति नियंत्रण तंत्र क्रेन की गति में सटीक समायोजन की अनुमति देते हैं, जिससे सटीक लोड स्थिति सुनिश्चित होती है।

ब्रेक लगाना: एकीकृत ब्रेकिंग सिस्टम गति को नियंत्रित करने और क्रेन को सुरक्षित रूप से रोकने में मदद करते हैं।

5। उपसंहार

क्रेन के पहिये ओवरहेड ट्रैवलिंग क्रेन का एक महत्वपूर्ण घटक हैं, जो क्षैतिज गति को सक्षम करते हैं और क्रेन के भार का समर्थन करते हैं। सुचारू और कुशल संचालन सुनिश्चित करने के लिए उनका डिज़ाइन, सामग्री और रखरखाव महत्वपूर्ण हैं। नियमित निरीक्षण और उचित संरेखण विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में क्रेन के समग्र प्रदर्शन, सुरक्षा और विश्वसनीयता में योगदान देता है।





7.क्रेन हुक

1. क्रेन हुक ओवरहेड ट्रैवलिंग क्रेन का एक महत्वपूर्ण घटक है, जो भार को सुरक्षित करने और उठाने के लिए जिम्मेदार है। इसे भारी वजन संभालने और सुरक्षित और कुशल सामग्री प्रबंधन सुनिश्चित करने के लिए डिज़ाइन किया गया है।

2.कार्य और उद्देश्य

एक। लोड सुरक्षा

प्राथमिक भूमिका: क्रेन हुक का उपयोग भार को क्रेन की उठाने वाली प्रणाली से जोड़ने के लिए किया जाता है।

महत्व: यह सुनिश्चित करता है कि भार उठाने, उतारने और परिवहन के दौरान भार सुरक्षित रूप से रखा गया है।

बी। उठाना और स्थिति निर्धारण

कार्य: क्रेन को कार्य क्षेत्र के भीतर भारी सामग्री या उपकरण को उठाने, स्थानांतरित करने और स्थिति में लाने में सक्षम बनाता है।

3.डिज़ाइन और निर्माण

एक। अवयव

हुक बॉडी: हुक का मुख्य भाग, आमतौर पर जाली स्टील का एक टुकड़ा, जिसे महत्वपूर्ण तनाव और तनाव का सामना करने के लिए डिज़ाइन किया गया है।

कुंडी या सुरक्षा उपकरण: एक तंत्र जो आकस्मिक रिलीज को रोककर लोड को सुरक्षित करने में मदद करता है। यह एक स्प्रिंग-लोडेड कुंडी या अन्य लॉकिंग तंत्र हो सकता है।

हुक टिप: हुक का नुकीला सिरा जहां भार जुड़ा होता है। उठाने के तनाव को संभालने के लिए इसे अक्सर मजबूत किया जाता है।

बी। सामग्री

निर्माण सामग्री: स्थायित्व और भार-वहन क्षमता सुनिश्चित करने के लिए आमतौर पर उच्च शक्ति वाले मिश्र धातु इस्पात या जाली स्टील से बनाई जाती है।

कोटिंग: जंग को रोकने और हुक के जीवनकाल को बढ़ाने के लिए अक्सर सुरक्षात्मक कोटिंग्स या पेंट के साथ इलाज किया जाता है।

4.संचालन

एक। लगाव

लोड को सुरक्षित करना: हुक का उपयोग भार को जोड़ने के लिए किया जाता है, या तो उठाने वाले बिंदुओं में सीधे हुक करके या स्लिंग, चेन या अन्य सहायक उपकरण का उपयोग करके।

लोड हैंडलिंग: यह सुनिश्चित करता है कि भार उठाने और स्थिति के दौरान भार सुरक्षित रूप से रखा गया है।

बी। आंदोलन

उठाना और कम करना: क्रेन हुक भार को सुचारू रूप से और सटीक रूप से उठाने और कम करने के लिए उत्थापन प्रणाली के साथ मिलकर काम करता है।

स्थिति निर्धारण: कार्य क्षेत्र के भीतर भार की सटीक स्थिति की अनुमति देता है।

5। उपसंहार

क्रेन हुक ओवरहेड ट्रैवलिंग क्रेन का एक महत्वपूर्ण घटक है, जिसे सुरक्षित रूप से भार उठाने और संभालने के लिए डिज़ाइन किया गया है। कुशल और सुरक्षित संचालन सुनिश्चित करने के लिए इसका निर्माण, सामग्री और सुरक्षा विशेषताएं महत्वपूर्ण हैं। विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में हुक के प्रदर्शन और विश्वसनीयता को बनाए रखने के लिए नियमित रखरखाव, निरीक्षण और सुरक्षा दिशानिर्देशों का पालन आवश्यक है।



8.मोटर

1. ओवरहेड ट्रैवलिंग क्रेन की मोटर एक प्रमुख घटक है जो क्रेन की गति और संचालन को शक्ति प्रदान करती है। यह क्रेन को उसकी रेलिंग या गैन्ट्री के साथ चलाने और उत्थापन और ट्रॉली सिस्टम को संचालित करने के लिए आवश्यक बल प्रदान करता है।

2.कार्य और उद्देश्य

एक। ड्राइविंग मूवमेंट

प्राथमिक भूमिका: मोटर रेल या गैन्ट्री के साथ क्रेन की गति को शक्ति प्रदान करती है, जिससे क्रेन की क्षैतिज यात्रा संभव हो पाती है।

महत्व: कार्य क्षेत्र के भीतर क्रेन को सटीक रूप से स्थापित करने और कुशल सामग्री प्रबंधन के लिए आवश्यक है।

बी। उत्थापन और ट्रॉली प्रणालियों का संचालन

कार्य: लहरा और ट्रॉली प्रणालियों को संचालित करने के लिए आवश्यक बल प्रदान करता है, जिससे भार उठाने, कम करने और क्षैतिज गति की अनुमति मिलती है।

3.डिज़ाइन और निर्माण

एक। मोटर हाउसिंग

विवरण: मोटर हाउसिंग आंतरिक घटकों की सुरक्षा करता है और माउंटिंग के लिए एक संरचना प्रदान करता है।

सामग्री: आमतौर पर पर्यावरणीय परिस्थितियों का विरोध करने के लिए सुरक्षात्मक कोटिंग्स के साथ कच्चा लोहा या एल्यूमीनियम जैसी टिकाऊ सामग्री से बनाया जाता है।

बी। वाइंडिंग्स और ब्रश

विवरण: वाइंडिंग विद्युत कुंडलियाँ हैं जो मोटर में चुंबकीय क्षेत्र उत्पन्न करती हैं। ब्रश (डीसी मोटर्स में) घूमने वाले कम्यूटेटर तक बिजली का संचालन करते हैं।

कार्य: मोटर के संचालन के लिए आवश्यक, विद्युत ऊर्जा को यांत्रिक गति में परिवर्तित करना।

सी। शीतलन प्रणाली

विवरण: ऑपरेशन के दौरान उत्पन्न गर्मी को ख़त्म करने के लिए मोटर्स में अक्सर पंखे या वेंटिलेशन जैसी अंतर्निहित शीतलन प्रणालियाँ होती हैं।

कार्य: ज़्यादा गरम होने से रोकता है और विश्वसनीय प्रदर्शन सुनिश्चित करता है।

4.संचालन

एक। विद्युत पारेषण

तंत्र: मोटर की घूर्णी शक्ति गियरबॉक्स या सीधे युग्मन के माध्यम से क्रेन के पहियों या अन्य चलती भागों तक प्रेषित होती है।

नियंत्रण: मोटर की गति और दिशा को नियंत्रण कक्ष या रिमोट कंट्रोल के माध्यम से नियंत्रित किया जाता है, जिससे ऑपरेटरों को क्रेन की गति को समायोजित करने की अनुमति मिलती है।

बी। गति और टॉर्क नियंत्रण

परिवर्तनीय गति: कई क्रेनों में परिचालन आवश्यकताओं के अनुसार मोटर के आउटपुट को समायोजित करने के लिए परिवर्तनीय गति नियंत्रण की सुविधा होती है।

टॉर्क नियंत्रण: यह सुनिश्चित करता है कि मोटर ऑपरेशन के दौरान भार संभाल सके और प्रदर्शन बनाए रख सके।

5। उपसंहार

ओवरहेड ट्रैवलिंग क्रेन की मोटर क्रेन की गति और परिचालन प्रणालियों को शक्ति देने के लिए आवश्यक है। कुशल और विश्वसनीय संचालन सुनिश्चित करने के लिए इसका डिज़ाइन, प्रकार और रखरखाव महत्वपूर्ण है। मोटर का उचित चयन, स्थापना और नियमित रखरखाव विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में क्रेन के समग्र प्रदर्शन और सुरक्षा में योगदान देता है।

.



9.ध्वनि और प्रकाश अलार्म प्रणाली& सीमा परिवर्तन

ध्वनि और प्रकाश अलार्म प्रणाली, सीमा स्विच के साथ, ओवरहेड ट्रैवलिंग क्रेन में महत्वपूर्ण सुरक्षा विशेषताएं हैं। वे ऑपरेटरों को संभावित मुद्दों के प्रति सचेत करके और दुर्घटनाओं को रोककर सुरक्षा बढ़ाते हैं। यहां एक विस्तृत अवलोकन दिया गया है:

1. ध्वनि एवं प्रकाश अलार्म प्रणाली

एक। उद्देश्य

सुरक्षा अलर्ट: क्रेन की परिचालन स्थिति या संभावित खतरों के बारे में ऑपरेटरों और कर्मियों को श्रव्य और दृश्य चेतावनी प्रदान करता है।

दुर्घटनाओं को रोकें: व्यक्तियों को क्रेन की गतिविधियों या खराब प्रणालियों के प्रति सचेत करके दुर्घटनाओं को रोकने में मदद करता है।

बी। अवयव

ध्वनि अलार्म: आमतौर पर इसमें बजर या हॉर्न होते हैं जो ध्यान खींचने के लिए तेज़ आवाज़ निकालते हैं। उनका उपयोग उपकरण की खराबी या आने वाले खतरों जैसी स्थितियों का संकेत देने के लिए किया जाता है।

लाइट अलार्म: क्रेन पर लगी चमकती रोशनी या बीकन शामिल करें। वे चेतावनियों का एक दृश्य संकेत प्रदान करते हैं, जैसे कि क्रेन कब चालू है या कब कोई खराबी आती है।

सी। संचालन

सक्रियण: अलार्म विशिष्ट परिस्थितियों में सक्रिय होते हैं, जैसे लोड सीमा से अधिक होना, यात्रा सीमा के करीब आना, या सिस्टम दोषों का पता लगाना।

संकेत: ध्वनि अलार्म एक श्रव्य संकेत प्रदान करते हैं, जबकि हल्के अलार्म एक दृश्य संकेत प्रदान करते हैं, जिससे ऑपरेटरों और आस-पास के कर्मियों के लिए क्रेन की स्थिति के बारे में जागरूक होना आसान हो जाता है।

डी। अलार्म के प्रकार

चेतावनी अलार्म: गैर-महत्वपूर्ण स्थितियों के लिए अलर्ट प्रदान करें जिन पर ध्यान देने की आवश्यकता है, जैसे कि जब क्रेन अपनी यात्रा सीमा के करीब पहुंच रही हो।

आपातकालीन अलार्म: उन गंभीर स्थितियों का संकेत देते हैं जिनके लिए तत्काल कार्रवाई की आवश्यकता होती है, जैसे ओवरलोड की स्थिति या सिस्टम विफलता।

ई. स्थापना एवं रखरखाव

स्थान: अलार्म ऐसे स्थानों पर स्थापित किया जाना चाहिए जो ऑपरेटरों और आस-पास के कर्मियों को स्पष्ट रूप से दिखाई और सुनाई दे।

परीक्षण: अलार्म सही ढंग से और प्रभावी ढंग से काम करें यह सुनिश्चित करने के लिए नियमित परीक्षण और रखरखाव की आवश्यकता होती है।

2. सीमा स्विच

एक। उद्देश्य

यात्रा सीमाएँ: क्रेन और आसपास की संरचनाओं को संभावित नुकसान से बचाने के लिए क्रेन को उसकी निर्धारित सीमा से आगे जाने से रोकें।

अधिभार रोकथाम: सुनिश्चित करें कि क्रेन अपने सुरक्षित परिचालन मापदंडों से परे काम न करे।

बी। अवयव

स्विच तंत्र: इसमें यांत्रिक या इलेक्ट्रॉनिक स्विच शामिल होते हैं जो यह पता लगाते हैं कि क्रेन अपने यात्रा पथ के अंत तक पहुंचती है या पूर्वनिर्धारित स्थिति का सामना करती है।

एक्चुएटर: वह घटक जो इसे सक्रिय करने के लिए सीमा स्विच के साथ भौतिक रूप से इंटरैक्ट करता है। यह एक लीवर, रोलर या अन्य यांत्रिक भाग हो सकता है जो स्विच को ट्रिगर करता है।

सी। सीमा स्विच के प्रकार

यात्रा सीमा स्विच: क्रेन को आगे बढ़ने से रोकने और क्षति को रोकने के लिए क्रेन के यात्रा पथ के सिरों पर स्थापित किया गया।

अधिभार सीमा स्विच: पता लगाएं कि क्रेन कब अपनी निर्धारित क्षमता से अधिक भार उठा रही है और अलार्म चालू कर देती है या सिस्टम बंद कर देती है।

डी। संचालन

सक्रियण: सीमा स्विच तब सक्रिय होते हैं जब क्रेन अपनी यात्रा सीमा तक पहुंच जाती है या ऐसी स्थिति का सामना करती है जो सुरक्षित संचालन मापदंडों से अधिक हो जाती है।

प्रतिक्रिया: सक्रिय होने पर, सीमा स्विच नियंत्रण प्रणाली को गति रोकने या सुरक्षा प्रोटोकॉल सक्रिय करने के लिए एक संकेत भेजते हैं।

ई. स्थापना एवं रखरखाव

प्लेसमेंट: सीमा स्विच उन स्थानों पर स्थापित किए जाने चाहिए जहां वे क्रेन के यात्रा पथ और परिचालन सीमाओं की प्रभावी ढंग से निगरानी कर सकें।

अंशांकन: सटीक संचालन सुनिश्चित करने और गलत ट्रिगर या छूटी सक्रियता को रोकने के लिए नियमित अंशांकन और समायोजन आवश्यक है।

निरीक्षण: टूट-फूट, क्षति या गलत संरेखण की जांच के लिए नियमित निरीक्षण की आवश्यकता होती है।

3. एकीकरण और लाभ

एक। बढ़ी हुई सुरक्षा

सक्रिय अलर्ट: ध्वनि और प्रकाश दोनों अलार्म सक्रिय अलर्ट प्रदान करते हैं, जिससे ऑपरेटरों और आस-पास के कर्मियों को संभावित मुद्दों के बारे में पर्याप्त चेतावनी मिलती है।

सीमा नियंत्रण: सीमा स्विच क्रेन को सुरक्षित सीमा से परे संचालित होने से रोकते हैं, जिससे दुर्घटनाओं और उपकरण क्षति का जोखिम कम हो जाता है।

बी। परिचालन दक्षता

डाउनटाइम कम: ठीक से काम करने वाले अलार्म और सीमा स्विच दुर्घटनाओं और उपकरण क्षति की संभावना को कम करते हैं, जिससे संचालन में कम रुकावटें आती हैं।

बेहतर निगरानी: ऑपरेटर इस आश्वासन के साथ अपने कार्यों पर ध्यान केंद्रित कर सकते हैं कि महत्वपूर्ण मुद्दों को रोकने के लिए सुरक्षा प्रणालियाँ मौजूद हैं।

सी। विनियामक अनुपालन

मानक: सीमा स्विच के साथ ध्वनि और प्रकाश अलार्म को शामिल करने से सुरक्षा नियमों और उद्योग मानकों का अनुपालन सुनिश्चित करने में मदद मिलती है।

3.निष्कर्ष

ओवरहेड ट्रैवलिंग क्रेन में ध्वनि और प्रकाश अलार्म प्रणाली और सीमा स्विच आवश्यक सुरक्षा विशेषताएं हैं। वे महत्वपूर्ण चेतावनियाँ प्रदान करते हैं और असुरक्षित स्थितियों को रोकते हैं, क्रेन के सुरक्षित और कुशल संचालन को सुनिश्चित करते हैं। इन प्रणालियों की उचित स्थापना, नियमित रखरखाव और अंशांकन उनकी प्रभावशीलता को बनाए रखने और एक सुरक्षित कार्य वातावरण सुनिश्चित करने के लिए महत्वपूर्ण हैं।

10.सुरक्षा उपकरण

1. अधिभार संरक्षण

एक। उद्देश्य

ओवरलोडिंग रोकें: अत्यधिक भार के कारण क्रेन और उसके घटकों को क्षति से बचाता है।

सुरक्षा आश्वासन: यह सुनिश्चित करता है कि क्रेन अपनी डिज़ाइन की गई भार सीमा के भीतर संचालित हो।

बी। अवयव

लोड सेल: लोड के वजन को मापें और नियंत्रण प्रणाली को फीडबैक प्रदान करें।

ओवरलोड सेंसर: यदि लोड क्रेन की निर्धारित क्षमता से अधिक है तो ट्रिगर अलार्म या स्वचालित शटडाउन।

सी। संचालन

निगरानी: भार भार की लगातार निगरानी करता है।

प्रतिक्रिया: ओवरलोड की स्थिति का पता चलने पर अलार्म सक्रिय करता है या क्रेन बंद कर देता है।

2. सीमा स्विच

एक। उद्देश्य

यात्रा सीमाएँ नियंत्रित करें: क्रेन को उसकी इच्छित यात्रा सीमा से आगे बढ़ने से रोकें।

सुरक्षित संचालन सुनिश्चित करें: क्रेन और आसपास की संरचनाओं को टकराव और क्षति से बचाएं।

बी। अवयव

यांत्रिक स्विच: क्रेन यात्रा की भौतिक सीमाओं का पता लगाएं।

इलेक्ट्रॉनिक सेंसर: क्रेन के चलने वाले हिस्सों की स्थिति की निगरानी करें।

सी। संचालन

सक्रियण: यात्रा सीमा समाप्त होने पर क्रेन की गति रोक देता है।

प्रतिक्रिया: आवाजाही रोकने या सुरक्षा प्रोटोकॉल सक्रिय करने के लिए संकेत भेजता है।

3. आपातकालीन रोक प्रणाली

एक। उद्देश्य

तत्काल शटडाउन: आपात स्थिति के मामले में क्रेन संचालन को तुरंत रोकने का साधन प्रदान करता है।

कार्मिकों की सुरक्षा करें: असुरक्षित स्थितियों या दुर्घटनाओं पर त्वरित प्रतिक्रिया सुनिश्चित करता है।

बी। अवयव

आपातकालीन स्टॉप बटन: ऑपरेटरों और सुरक्षा कर्मियों के लिए सुलभ स्थानों पर स्थित हैं।

नियंत्रण प्रणाली एकीकरण: सभी परिचालनों को रोकने के लिए क्रेन की नियंत्रण प्रणाली से जुड़ा हुआ है।

सी। संचालन

सक्रियण: आपातकालीन स्टॉप बटन दबाने से क्रेन की सभी गतिविधियां तुरंत बंद हो जाती हैं।

प्रतिक्रिया: क्रेन की शक्ति को निष्क्रिय कर देता है और संचालन रोक देता है।

4. टक्कररोधी प्रणालियाँ

एक। उद्देश्य

टकराव रोकें: बाधाओं या अन्य उपकरणों के साथ आकस्मिक टकराव से बचें।

उपकरण और कार्मिक की सुरक्षा करें: भीड़भाड़ वाले क्षेत्रों में सुरक्षित संचालन सुनिश्चित करता है।

बी। अवयव

सेंसर: बाधाओं या अन्य क्रेन की उपस्थिति का पता लगाएं।

अलार्म: संभावित टकराव के बारे में ऑपरेटर को सचेत करें।

सी। संचालन

जांच: सेंसर बाधाओं के लिए क्रेन के वातावरण की निगरानी करते हैं।

प्रतिक्रिया: यदि टक्कर आसन्न हो तो अलार्म या स्वचालित रोक तंत्र सक्रिय हो जाता है।

5. लोड स्वे नियंत्रण

एक। उद्देश्य

भार के उतार-चढ़ाव को कम करें: गति के दौरान भार के हिलने-डुलने को कम करता है।

स्थिरता बढ़ाएँ: लोड हैंडलिंग में नियंत्रण और सटीकता बढ़ाता है।

बी। अवयव

स्वे नियंत्रण प्रणाली: लोड स्वे का पता लगाने और उसका प्रतिकार करने के लिए सेंसर और नियंत्रण एल्गोरिदम का उपयोग करें।

सक्रिय डंपिंग तंत्र: भार को स्थिर करने के लिए क्रेन की गति को समायोजित करें।

सी। संचालन

निगरानी: लोड प्रभाव की लगातार निगरानी करता है।

प्रतिक्रिया: प्रभाव को कम करने और स्थिरता बनाए रखने के लिए क्रेन की गतिविधियों को समायोजित करता है।

11. नियंत्रण मोड

1. मैनुअल नियंत्रण

एक। विवरण

ऑपरेटर-नियंत्रित: क्रेन को सीधे क्रेन ऑपरेटर द्वारा मैन्युअल नियंत्रण का उपयोग करके संचालित किया जाता है।

नियंत्रण के प्रकार: इसमें जॉयस्टिक, पुश बटन और पेंडेंट नियंत्रण शामिल हैं।

बी। अवयव

पेंडेंट नियंत्रक: क्रेन की गतिविधियों को नियंत्रित करने के लिए बटन या जॉयस्टिक के साथ एक हाथ में पकड़ने वाला उपकरण।

नियंत्रण कक्ष: ऑपरेटर के केबिन में या क्रेन के पास एक निश्चित स्थान पर स्थित होता है।

सी। संचालन

मूवमेंट: ऑपरेटर क्रेन की गति, उत्थापन और ट्रॉली कार्यों को मैन्युअल रूप से नियंत्रित करता है।

परिशुद्धता: क्रेन की गतिविधियों पर प्रत्यक्ष और तत्काल नियंत्रण प्रदान करता है।

2. रिमोट कंट्रोल

एक। विवरण

वायरलेस नियंत्रण: क्रेन को वायरलेस नियंत्रण उपकरण के माध्यम से दूर से संचालित किया जाता है, जिससे ऑपरेटर दूर से क्रेन को नियंत्रित कर सकता है।

नियंत्रण के प्रकार: इसमें रेडियो-नियंत्रित पेंडेंट या हैंडहेल्ड डिवाइस शामिल हैं।

बी। अवयव

रिमोट कंट्रोल यूनिट: एक वायरलेस डिवाइस जो नियंत्रण संकेतों को क्रेन तक पहुंचाता है।

रिसीवर: रिमोट कंट्रोल यूनिट से कमांड प्राप्त करने और व्याख्या करने के लिए क्रेन पर स्थापित किया गया।

सी। संचालन

मूवमेंट: ऑपरेटर क्रेन मूवमेंट, उत्थापन और अन्य कार्यों को कमांड करने के लिए रिमोट कंट्रोल का उपयोग करता है।

रेंज: दृश्यता और सुरक्षा को बढ़ाते हुए, सुरक्षित दूरी से नियंत्रण की अनुमति देता है।

बैटरी जीवन: रिमोट कंट्रोल के लिए नियमित रखरखाव और बैटरी प्रतिस्थापन की आवश्यकता होती है।

3. केबिन नियंत्रण

एक। विवरण

ऑपरेटर केबिन: क्रेन को क्रेन पर या उसके पास स्थित केबिन से नियंत्रित किया जाता है।

नियंत्रण के प्रकार: केबिन के भीतर जॉयस्टिक, बटन और लीवर शामिल हैं।

बी। अवयव

ऑपरेटर केबिन: क्रेन पर संलग्न स्थान जहां ऑपरेटर बैठता है और क्रेन को नियंत्रित करता है।

नियंत्रण कक्ष: इसमें क्रेन के संचालन के लिए सभी आवश्यक नियंत्रण शामिल हैं।

सी। संचालन

मूवमेंट: ऑपरेटर क्रेन की गतिविधियों और कार्यों को प्रबंधित करने के लिए केबिन के भीतर नियंत्रण का उपयोग करता है।

दृश्यता: क्रेन के संचालन क्षेत्र की अच्छी दृश्यता प्रदान करता है।

4. स्वचालित नियंत्रण

एक। विवरण

स्वचालित संचालन: क्रेन पूर्व-निर्धारित प्रोग्राम या कमांड के आधार पर स्वचालित रूप से संचालित होती है।

नियंत्रण प्रणालियों के प्रकार: इसमें प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी), और कंप्यूटर-आधारित सिस्टम शामिल हैं।

बी। अवयव

नियंत्रण सॉफ्टवेयर: प्रोग्राम जो क्रेन की गतिविधियों और संचालन को निर्देशित करते हैं।

सेंसर और फीडबैक सिस्टम: सटीक संचालन के लिए नियंत्रण प्रणाली को वास्तविक समय डेटा प्रदान करें।

सी। संचालन

गति: क्रेन पूर्व-क्रमादेशित पथों का अनुसरण करती है या सेंसर से वास्तविक समय इनपुट पर प्रतिक्रिया करती है।

परिशुद्धता: संचालन में उच्च परिशुद्धता और दोहराव प्रदान करता है।

5. अर्ध-स्वचालित नियंत्रण

एक। विवरण

मैनुअल और स्वचालित का संयोजन: स्वचालित कार्यों के साथ मैन्युअल नियंत्रण को जोड़ता है।

कार्यों के प्रकार: मैनुअल मूवमेंट नियंत्रण के साथ स्वचालित उत्थापन शामिल है।

बी। अवयव

मैन्युअल नियंत्रण: मैन्युअल ऑपरेशन के लिए जॉयस्टिक या बटन।

स्वचालित सिस्टम: उत्थापन या लोड पोजीशनिंग जैसे विशिष्ट कार्यों के लिए।

सी। संचालन

आंदोलन: ऑपरेटर क्रेन के कुछ पहलुओं को मैन्युअल रूप से नियंत्रित करता है जबकि स्वचालन दूसरों को संभालता है।

परिशुद्धता: मैन्युअल लचीलेपन और स्वचालित परिशुद्धता के बीच संतुलन प्रदान करता है।





रेखाचित्र







1. फर्श की जगह का अधिकतम उपयोग

एक। विवरण

वर्टिकल लिफ्टिंग: ओवरहेड ट्रैवलिंग क्रेन कार्य क्षेत्र के ऊपर काम करके ऊर्ध्वाधर स्थान का उपयोग करते हैं, जिससे अन्य गतिविधियों के लिए फर्श की जगह खाली हो जाती है।

बढ़ा हुआ भंडारण: भंडारण या अन्य उपकरणों के लिए फर्श की जगह के बेहतर उपयोग की अनुमति देता है।

बी। फ़ायदे

बढ़ी हुई स्थान दक्षता: दुकान के फर्श पर अव्यवस्था कम हो जाती है और परिचालन स्थान बढ़ जाता है।

लचीलापन: सीमित ज़मीनी स्थान वाले क्षेत्रों में सामग्रियों के प्रबंधन की सुविधा प्रदान करता है।

2. बेहतर लोड हैंडलिंग दक्षता

एक। विवरण

कुशल भारोत्तोलन: सटीकता और आसानी से भारी भार उठाने और परिवहन करने में सक्षम।

गति और सटीकता: कार्य क्षेत्र के भीतर सामग्रियों की तीव्र और सटीक आवाजाही प्रदान करता है।

बी। फ़ायदे

उत्पादकता में वृद्धि: सामग्री प्रबंधन प्रक्रियाओं में तेजी आती है, जिससे उत्पादकता में वृद्धि होती है।

शारीरिक श्रम में कमी: मैन्युअल उठाने और परिवहन की आवश्यकता को कम करता है, जिससे समग्र दक्षता में सुधार होता है।

3. बढ़ी हुई सुरक्षा

एक। विवरण

सुरक्षा सुविधाएँ: सीमा स्विच, अधिभार संरक्षण और अलार्म जैसे विभिन्न सुरक्षा उपकरणों से सुसज्जित।

कम जोखिम: मैन्युअल हैंडलिंग और संबंधित जोखिमों को कम करता है।

बी। फ़ायदे

दुर्घटना की रोकथाम: मैन्युअल सामग्री प्रबंधन से जुड़ी दुर्घटनाओं और चोटों के जोखिम को कम करता है।

ऑपरेटर सुरक्षा: ऑपरेटरों और आस-पास के कर्मियों की सुरक्षा के लिए सुविधाएँ प्रदान करता है।

4. बहुमुखी प्रतिभा

एक। विवरण

एकाधिक अनुप्रयोग: विनिर्माण, भंडारण और निर्माण सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त।

अनुकूलनशीलता: विभिन्न उठाने वाले अनुलग्नकों और सहायक उपकरणों के साथ उपयोग किया जा सकता है।

बी। फ़ायदे

व्यापक उपयोग के मामले: विभिन्न उद्योगों और अनुप्रयोगों में प्रभावी।

लचीला संचालन: विभिन्न प्रकार के भार और हैंडलिंग आवश्यकताओं के अनुकूल।

5. परिशुद्धता और नियंत्रण

एक। विवरण

बारीक नियंत्रण: लोड स्थिति और गति पर सटीक नियंत्रण प्रदान करता है।

स्वचालित विकल्प: बेहतर सटीकता के लिए स्वचालित नियंत्रण के साथ उपलब्ध।

बी। फ़ायदे

सटीक स्थिति निर्धारण: त्रुटियों को कम करते हुए भार के सटीक प्लेसमेंट की अनुमति देता है।

लगातार प्रदर्शन: विश्वसनीय और दोहराए जाने योग्य संचालन सुनिश्चित करता है।

6. भार क्षमता में वृद्धि

एक। विवरण

उच्च क्षमता: क्रेन के डिज़ाइन और विशिष्टताओं के आधार पर, बहुत भारी भार संभालने में सक्षम।

अनुकूलन योग्य: भार क्षमता को विशिष्ट आवश्यकताओं और अनुप्रयोगों के अनुरूप बनाया जा सकता है।

बी। फ़ायदे

भारी भार प्रबंधन: भारी सामान उठाने की आवश्यकता वाले उद्योगों के लिए उपयुक्त।

कस्टम समाधान: विशिष्ट भार क्षमता आवश्यकताओं को पूरा करने के लिए डिज़ाइन और कॉन्फ़िगर किया जा सकता है।

7. कम रखरखाव लागत

एक। विवरण

टिकाऊ डिज़ाइन: भारी उपयोग और कठोर परिस्थितियों का सामना करने के लिए निर्मित।

कम टूट-फूट: उच्च गुणवत्ता वाले घटक बार-बार मरम्मत की आवश्यकता को कम करते हैं।

बी। फ़ायदे

लागत बचत: अन्य उठाने वाली प्रणालियों की तुलना में कम रखरखाव और मरम्मत लागत।

लंबा जीवनकाल: उचित रखरखाव के साथ क्रेन के परिचालन जीवन को बढ़ाता है।





1. विनिर्माण और उत्पादन सुविधाएं

एक। भारी मशीनरी संचालन

विवरण: विनिर्माण संयंत्रों के भीतर भारी मशीनरी और उपकरण ले जाने के लिए उपयोग किया जाता है।

लाभ: मैन्युअल श्रम को कम करते हुए, मशीनरी के कुशल स्थानांतरण और स्थापना की सुविधा प्रदान करता है।

बी। असेम्बली लाइनें

विवरण: उत्पादन लाइन के साथ घटकों और तैयार उत्पादों को परिवहन करके असेंबली लाइन संचालन का समर्थन करता है।

लाभ: भागों की सुचारू और निरंतर गति सुनिश्चित करके वर्कफ़्लो और उत्पादकता को बढ़ाता है।

2. भण्डारण एवं वितरण केन्द्र

एक। माल लोड और अनलोड करें

विवरण: ट्रकों या भंडारण क्षेत्रों से माल और सामग्री की लोडिंग और अनलोडिंग का काम संभालता है।

लाभ: सामग्री प्रबंधन और भंडारण संचालन में दक्षता बढ़ जाती है।

बी। सूची प्रबंधन

विवरण: गोदामों के भीतर इन्वेंट्री को व्यवस्थित और प्रबंधित करने में सहायता करता है।

लाभ: इन्वेंट्री प्रक्रियाओं को सुव्यवस्थित करता है और स्थान उपयोग में सुधार करता है।

3. निर्माण स्थल

एक। भवन निर्माण सामग्री प्रबंधन

विवरण: निर्माण स्थलों पर स्टील बीम, कंक्रीट ब्लॉक और बड़े पैनल जैसी निर्माण सामग्री ले जाना।

लाभ: भारी सामग्रियों के कुशल संचालन और प्लेसमेंट को सक्षम बनाता है, जिससे निर्माण की प्रगति में आसानी होती है।

बी। उपकरण प्लेसमेंट

विवरण: भारी निर्माण उपकरण और मशीनरी की स्थिति और स्थापना में सहायता करता है।

लाभ: उपकरण स्थापना के दौरान सटीकता और सुरक्षा में सुधार होता है।

4. स्टील मिल्स और फाउंड्रीज़

एक। इस्पात प्रसंस्करण

विवरण: स्टील मिलों के भीतर पिघली हुई धातु, स्टील स्लैब और तैयार उत्पादों का परिवहन करता है।

लाभ: इस्पात उत्पादन प्रक्रियाओं की दक्षता बढ़ाता है और गर्म सामग्रियों की सुरक्षित हैंडलिंग सुनिश्चित करता है।

बी। कास्टिंग संचालन

विवरण: फाउंड्री में कास्टिंग प्रक्रिया के दौरान कास्टिंग और मोल्ड को स्थानांतरित करना।

लाभ: सुचारू कास्टिंग संचालन की सुविधा प्रदान करता है और भारी और गर्म सामग्रियों की मैन्युअल हैंडलिंग को कम करता है।

5. मोटर वाहन उद्योग

एक। वाहन संयोजन

विवरण: उत्पादन लाइनों पर ऑटोमोटिव भागों और वाहनों की असेंबली का समर्थन करता है।

लाभ: सटीक और कुशल असेंबली प्रक्रिया सुनिश्चित करता है, जिससे समग्र उत्पादन दक्षता में सुधार होता है।

बी। पार्ट्स हैंडलिंग

विवरण: ऑटोमोटिव पार्ट्स और घटकों को विभिन्न उत्पादन चरणों के बीच ले जाना।

लाभ: भागों की हैंडलिंग को सुव्यवस्थित करता है और उत्पादन डाउनटाइम को कम करता है।





1. डिजाइन और इंजीनियरिंग

एक। वैचारिक डिज़ाइन

आवश्यकताओं का विश्लेषण: भार क्षमता, अवधि और अनुप्रयोग वातावरण सहित ग्राहक की विशिष्ट आवश्यकताओं और आवश्यकताओं को समझना।

प्रारंभिक डिज़ाइन: विश्लेषण के आधार पर प्रारंभिक डिज़ाइन अवधारणाओं और विशिष्टताओं का विकास करना।

बी। विस्तृत इंजीनियरिंग

तकनीकी चित्र: मुख्य बीम, अंत बीम, उठाने की प्रणाली और नियंत्रण तंत्र सहित प्रत्येक घटक के लिए विस्तृत इंजीनियरिंग चित्र और विनिर्देश बनाना।

संरचनात्मक विश्लेषण: यह सुनिश्चित करने के लिए संरचनात्मक विश्लेषण करना कि क्रेन डिज़ाइन अपेक्षित भार और तनाव को संभाल सकता है।

2. सामग्री का चयन और खरीद

एक। सामग्री चयन

सामग्री विशिष्टताएँ: क्रेन के घटकों के लिए उपयुक्त सामग्री का चयन करना, जैसे कि बीम के लिए स्टील और महत्वपूर्ण भागों के लिए उच्च शक्ति वाले मिश्र धातु।

गुणवत्ता मानक: यह सुनिश्चित करना कि सामग्री उद्योग मानकों और विशिष्टताओं को पूरा करती है।

बी। खरीद

आपूर्तिकर्ता चयन: सामग्री और घटकों के लिए आपूर्तिकर्ताओं की पहचान करना और चयन करना।

ऑर्डर देना: उत्पादन के लिए आवश्यक कच्चे माल और घटकों के लिए ऑर्डर देना।

3. निर्माण और विनिर्माण

एक। घटक निर्माण

काटना और आकार देना: बीम, अंत प्लेट और ब्रैकेट जैसे व्यक्तिगत घटकों को बनाने के लिए कच्चे माल को काटना और आकार देना।

वेल्डिंग और असेंबली: वेल्डिंग घटकों को एक साथ जोड़कर बड़ी असेंबली बनाते हैं, जैसे मुख्य बीम और अंत बीम।

बी। मशीनिंग और फिनिशिंग

परिशुद्धता मशीनिंग: ड्रिलिंग, मिलिंग और टर्निंग सहित सटीक विशिष्टताओं के अनुसार भागों की मशीनिंग।

सतही फिनिशिंग: जंग को रोकने और स्थायित्व बढ़ाने के लिए सुरक्षात्मक कोटिंग या फिनिश लगाना।

4. सभा

एक। उप विधानसभा

कंपोनेंट असेंबली: लिफ्टिंग सिस्टम, ट्रॉली और क्रेन हुक जैसे छोटे घटकों को सब-असेंबली में असेंबल करना।

एकीकरण: उप-असेंबली को मुख्य क्रेन संरचना में एकीकृत करना।

बी। अंतिम असेंबली

पूर्ण क्रेन असेंबली: मुख्य बीम, अंतिम बीम, उठाने की प्रणाली और नियंत्रण तंत्र सहित संपूर्ण क्रेन को असेंबल करना।

इलेक्ट्रिकल और हाइड्रोलिक सिस्टम: यदि लागू हो तो इलेक्ट्रिकल घटकों और हाइड्रोलिक सिस्टम को स्थापित करना और वायरिंग करना।

5. परीक्षण और गुणवत्ता आश्वासन

एक। प्रारंभिक परीक्षण

घटक परीक्षण: अंतिम असेंबली से पहले कार्यक्षमता और गुणवत्ता के लिए व्यक्तिगत घटकों का परीक्षण करना।

सिस्टम परीक्षण: विद्युत, हाइड्रोलिक और नियंत्रण प्रणालियों के संचालन का सत्यापन करना।

बी। अंतिम परीक्षण

लोड परीक्षण: यह सुनिश्चित करने के लिए लोड परीक्षण आयोजित करना कि क्रेन अपनी निर्धारित क्षमता को सुरक्षित रूप से संभाल सके।

कार्यात्मक परीक्षण: उठाने, यात्रा करने और ट्रॉली की गतिविधियों सहित सभी क्रेन कार्यों का परीक्षण करना, ताकि यह सुनिश्चित हो सके कि वे सही ढंग से काम कर रहे हैं।

सी। गुणवत्ता आश्वासन

निरीक्षण: यह सुनिश्चित करने के लिए विस्तृत निरीक्षण करना कि क्रेन डिज़ाइन विनिर्देशों और गुणवत्ता मानकों को पूरा करती है।

दस्तावेज़ीकरण: अनुपालन और संदर्भ के लिए परीक्षण परिणामों और गुणवत्ता जांच का दस्तावेजीकरण करना।

6. वितरण और स्थापना

एक। डिलीवरी की तैयारी

जुदा करना: यदि आवश्यक हो तो क्रेन को परिवहन योग्य खंडों में अलग करना।

पैकेजिंग: स्थापना स्थल तक परिवहन के लिए घटकों को सुरक्षित रूप से पैक करना।

बी। साइट स्थापना

साइट पर असेंबली: डिज़ाइन विनिर्देशों के अनुसार स्थापना स्थल पर क्रेन को फिर से जोड़ना।

अंतिम परीक्षण: यह सुनिश्चित करने के लिए कि क्रेन अपने स्थापित स्थान पर सही ढंग से काम कर रही है, साइट पर अंतिम परीक्षण करना।

7. कमीशनिंग और हैंडओवर

एक। ऑपरेटर प्रशिक्षण

प्रशिक्षण सत्र: क्रेन संचालन, सुरक्षा प्रक्रियाओं और रखरखाव पर ऑपरेटरों को प्रशिक्षण प्रदान करना।

उपयोगकर्ता मैनुअल: विस्तृत उपयोगकर्ता मैनुअल और परिचालन दिशानिर्देश प्रदान करना।

बी। सौंप दो

समापन जाँच: यह सुनिश्चित करने के लिए अंतिम जाँच करना कि सभी प्रणालियाँ चालू हैं और सुरक्षा मानकों को पूरा करती हैं।

ग्राहक स्वीकृति: सभी आवश्यक दस्तावेजों और प्रमाणपत्रों के साथ ग्राहक को क्रेन सौंपना।

8. पोस्ट-इंस्टॉलेशन समर्थन

एक। रखरखाव एवं सेवा

अनुसूचित रखरखाव: निरंतर प्रदर्शन और सुरक्षा सुनिश्चित करने के लिए निर्धारित रखरखाव सेवाएं प्रदान करना।

तकनीकी सहायता: आवश्यकतानुसार तकनीकी सहायता और समस्या निवारण सहायता प्रदान करना।

बी। प्रतिक्रिया और सुधार

ग्राहक प्रतिक्रिया: सुधार के क्षेत्रों की पहचान करने और भविष्य के क्रेन डिजाइनों को बढ़ाने के लिए ग्राहकों से प्रतिक्रिया एकत्र करना।







सामग्री निरीक्षण

गुणवत्ता निरीक्षण: यह सुनिश्चित करने के लिए कि वे डिज़ाइन आवश्यकताओं और राष्ट्रीय मानकों को पूरा करते हैं, खरीदे गए कच्चे माल पर सख्त गुणवत्ता निरीक्षण किया जाता है।

सामग्री भंडारण: जंग या क्षति को रोकने के लिए योग्य सामग्रियों को वर्गीकरण के अनुसार संग्रहीत किया जाता है।

काटना और बनाना

स्टील कटिंग: डिजाइन ड्राइंग के आकार के अनुसार स्टील को काटने के लिए प्लाज्मा कटिंग, लेजर कटिंग या फ्लेम कटिंग और अन्य तकनीकों का उपयोग करें।

निर्माण प्रसंस्करण: मुख्य बीम, अंतिम बीम और अन्य संरचनात्मक भागों के निर्माण के लिए झुकने, रोलिंग, वेल्डिंग और अन्य प्रक्रियाओं के माध्यम से स्टील प्लेट का निर्माण करें।

वेल्डिंग

घटक वेल्डिंग: कटे और बने स्टील भागों को मुख्य संरचनाओं जैसे मुख्य बीम, अंत बीम और ट्रॉली में वेल्ड किया जाता है। संरचनात्मक मजबूती और वेल्डिंग की गुणवत्ता सुनिश्चित करने के लिए वेल्डिंग प्रक्रिया को सख्ती से नियंत्रित करने की आवश्यकता है।

वेल्ड निरीक्षण: वेल्ड का निरीक्षण करने के लिए गैर-विनाशकारी परीक्षण तकनीक (जैसे अल्ट्रासोनिक परीक्षण, रेडियोग्राफिक परीक्षण) का उपयोग करें ताकि यह सुनिश्चित हो सके कि कोई दरार या अन्य दोष नहीं हैं।

मशीनिंग

परिशुद्धता मशीनिंग: क्रेन के प्रमुख घटकों, जैसे व्हील सेट, बेयरिंग सीटें, पुली आदि पर परिशुद्धता मशीनिंग की जाती है, ताकि उनकी आयामी सटीकता और सतह की गुणवत्ता सुनिश्चित की जा सके।

पूरी मशीन की असेंबली

सामान्य असेंबली: प्री-असेंबली के आधार पर, क्रेन की समग्र असेंबली की जाती है, जिसमें मुख्य बीम, एंड बीम, लिफ्टिंग मैकेनिज्म, वॉकिंग मैकेनिज्म आदि की अंतिम स्थापना शामिल है।

कमीशनिंग और परीक्षण

गतिशील परिस्थितियों में, क्रेन के परिचालन प्रदर्शन का परीक्षण किया जाता है, जिसमें उठाने, चलने, स्टीयरिंग और अन्य कार्यों का परीक्षण शामिल है। यह सुनिश्चित करने के लिए कि सभी आयाम डिज़ाइन आवश्यकताओं को पूरा करते हैं, इकट्ठे पुल क्रेन के समग्र आकार की जाँच की जाती है।

छिड़काव एवं संक्षारण रोधी उपचार

सतह उपचार जंग हटाना: क्रेन की सतह पर जंग हटाना, सामान्य तरीकों में सैंडब्लास्टिंग, पिकलिंग आदि शामिल हैं। प्राइमर छिड़काव: धातु ऑक्सीकरण और संक्षारण को रोकने के लिए उपचारित सतह पर एंटी-जंग प्राइमर स्प्रे करें। टॉपकोट छिड़काव रंग छिड़काव: क्रेन को सुरक्षात्मक और सजावटी प्रभाव देने के लिए ग्राहकों की आवश्यकताओं या उद्योग मानकों के अनुसार टॉपकोट स्प्रे करें। अंकन: छिड़काव के बाद, क्रेन की पहचान संबंधी जानकारी को विशिष्टताओं, जैसे मॉडल, रेटेड लोड आदि के अनुसार चिह्नित करें।

फैक्टरी और स्थापना

पैकेजिंग और परिवहन

पैकेजिंग सुरक्षा: परिवहन के दौरान क्षति को रोकने के लिए क्रेन के प्रमुख घटकों को सुरक्षात्मक रूप से पैकेज करें। परिवहन व्यवस्था: उपकरण के आकार और परिवहन स्थितियों के अनुसार, क्रेन को ग्राहक की साइट तक ले जाने के लिए उपयुक्त परिवहन विधि का चयन करें।

स्वीकृति एवं वितरण

ग्राहक स्वीकृति

ऑन-साइट स्वीकृति: उपकरण के प्रदर्शन और गुणवत्ता की जांच करने के लिए ग्राहक अनुबंध आवश्यकताओं और तकनीकी विशिष्टताओं के अनुसार क्रेन की ऑन-साइट स्वीकृति आयोजित करता है।

समस्या सुधार: यदि कोई समस्या पाई जाती है, तो निर्माता को यह सुनिश्चित करने के लिए समय पर उन्हें ठीक करना होगा कि उपकरण पूरी तरह से ग्राहक की आवश्यकताओं को पूरा करता है। वितरण और उपयोग संचालन प्रशिक्षण: निर्माता आमतौर पर ग्राहक के ऑपरेटरों को यह सुनिश्चित करने के लिए प्रशिक्षित करता है कि वे क्रेन को सही और सुरक्षित रूप से संचालित कर सकते हैं।

लोकप्रिय टैग: ओवरहेड ट्रैवलिंग, चीन ओवरहेड ट्रैवलिंग निर्माता, आपूर्तिकर्ता, कारखाने
