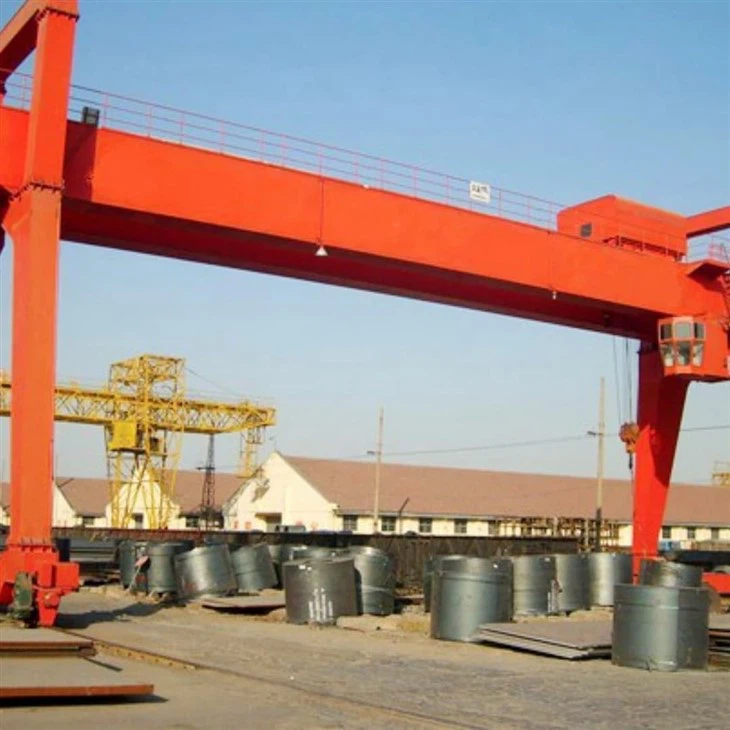

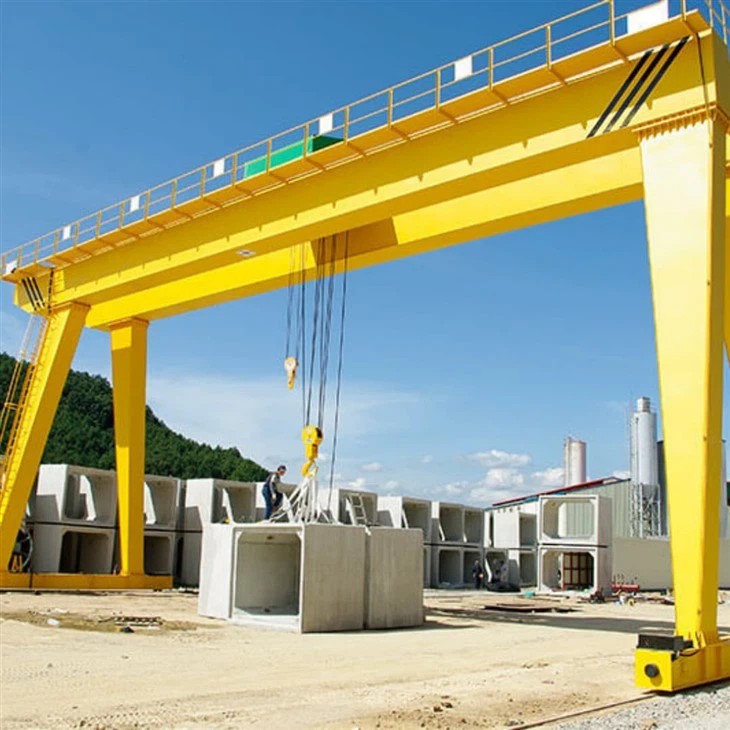

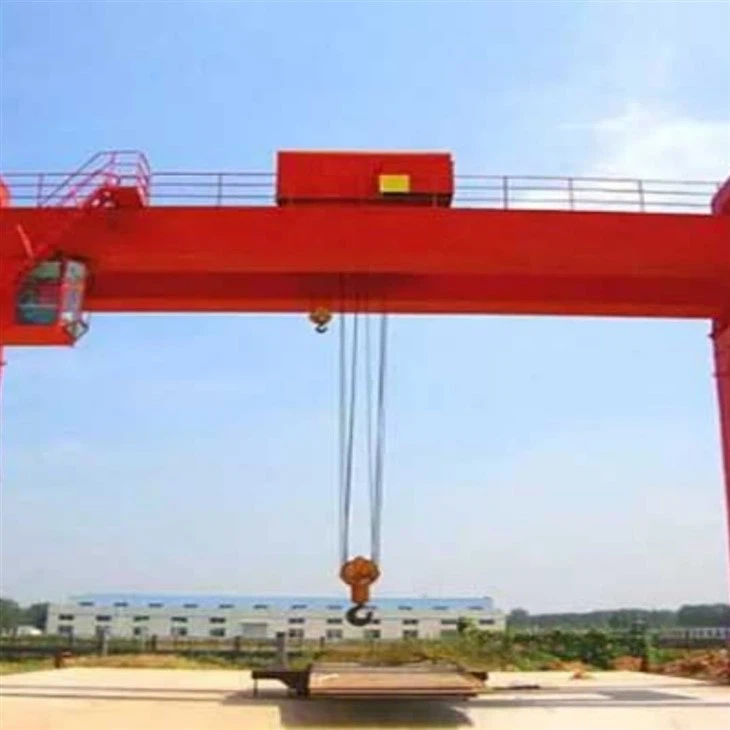

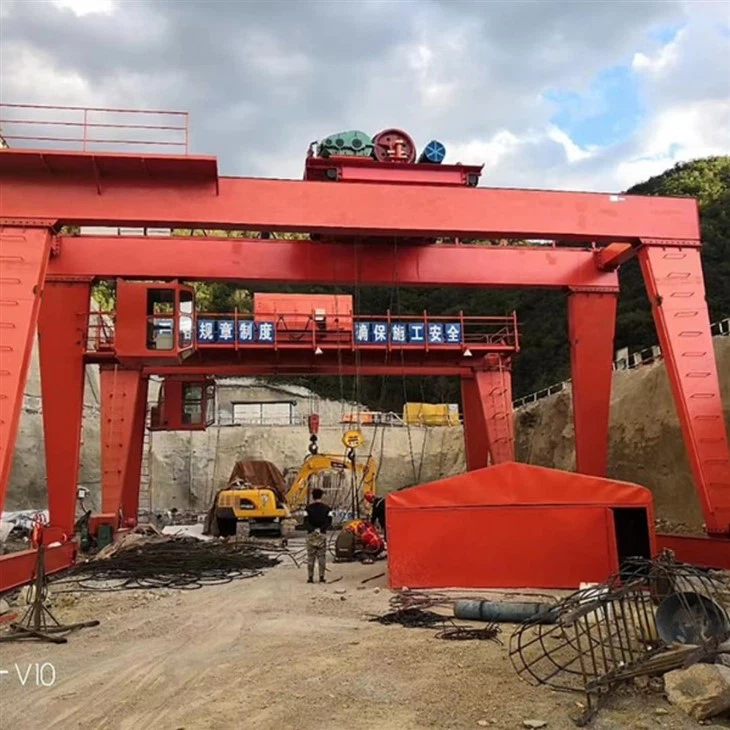

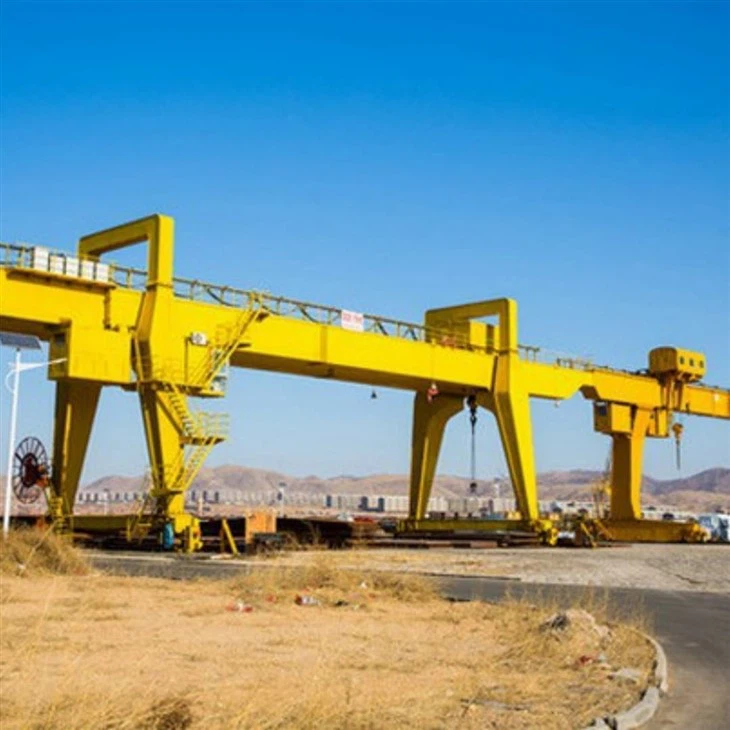

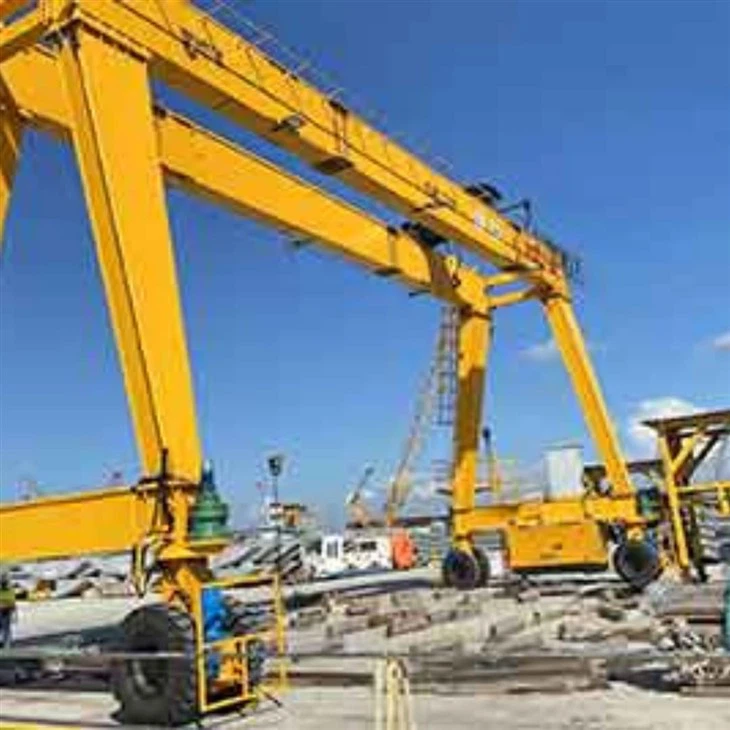

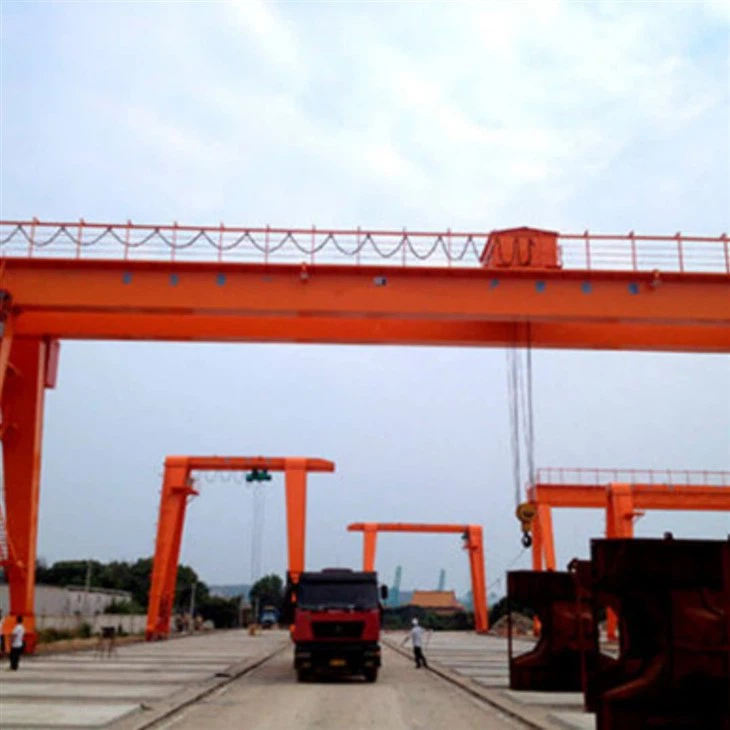

450 टन इरेक्शन क्रेन डबल बीम गैन्ट्री क्रेन



450 टन डबल बीम गैन्ट्री क्रेनबड़े पैमाने के लिए इंजीनियर की गई उच्च क्षमता वाली भारोत्तोलन प्रणाली हैनिर्माण, संयोजन और सामग्री प्रबंधनमांग वाले औद्योगिक वातावरण में। परिशुद्धता, सुरक्षा और स्थायित्व को ध्यान में रखकर डिज़ाइन की गई यह क्रेन विशेष रूप से उपयुक्त हैपुल निर्माण, जलविद्युत परियोजनाएँ, शिपयार्ड, औरभारी उपकरण स्थापना.

सिंहावलोकन

450 टन की गैन्ट्री क्रेन की विशेषता हैडबल गर्डर (डबल बीम) संरचना, अधिकतम भार वहन क्षमता और परिचालन स्थिरता प्रदान करता है। यह चालू रहता हैरेल या रबर टायर, साइट की आवश्यकताओं के आधार पर, और करने में सक्षम हैअत्यधिक भारी और बड़े आकार के घटकों को उठाना, परिवहन करना और स्थापित करनासटीकता के साथ.

---

प्रमुख विशेषताऐं

रेटेड क्षमता: 450 टन

डबल बीम डिज़ाइन: उच्च कठोरता संरचना न्यूनतम विक्षेपण और बेहतर भार वितरण सुनिश्चित करती है।

कस्टम अवधि और ऊंचाई: साइट की विशिष्ट उठाने की ऊंचाई और कार्य अवधि को पूरा करने के लिए कॉन्फ़िगर करने योग्य।

भारी -ड्यूटी उत्थापन प्रणाली: इसमें एक शक्तिशाली ट्रॉली पर लगा हुआ होइस्ट सिस्टम शामिल है जो बड़े और अनियमित भार को संभालने में सक्षम है।

परिशुद्धता नियंत्रण: सुचारू त्वरण, मंदी और सटीक लोड स्थिति के लिए परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) से लैस।

मल्टी-मोड ऑपरेशन: के माध्यम से संचालितकेबिन, रिमोट कंट्रोल, या स्वचालित प्रणालीअनुप्रयोग और सुरक्षा आवश्यकताओं के आधार पर।

---

अनुप्रयोग

ब्रिज गर्डर निर्माण: राजमार्ग और रेलवे पुलों के लिए कंक्रीट या स्टील गार्डर उठाना और स्थापित करना।

जलविद्युत संयंत्र निर्माण: चलती टर्बाइन, जनरेटर, और कंक्रीट खंड।

शिपयार्ड और अपतटीय परियोजनाएँ: बड़े मॉड्यूल, ब्लॉक और समुद्री संरचनाओं को संभालना।

पूर्वनिर्मित संरचना असेंबली: सिविल इंजीनियरिंग परियोजनाओं में प्रीकास्ट घटकों का परिवहन और स्थिति।

औद्योगिक स्थापना: कारखानों और संयंत्रों के लिए भारी उपकरण या असेंबलियों को उठाना।

---

लाभ

विशाल उठाने की क्षमता: अत्यधिक भारी इकाइयों को एकल या दोहरी {{0}प्वाइंट लिफ्टिंग को सुरक्षित रूप से संभालता है।

उच्च स्थिरता: चौड़े -डबल गर्डर और एक कठोर फ्रेम संरचना उठाने के दौरान उतार-चढ़ाव और कंपन को कम करती है।

लचीला डिज़ाइन: समायोज्य स्पैन और रेल या टायर पर माउंट किए गए विकल्पों के साथ जटिल इलाके या परियोजना की स्थितियों के अनुकूल।

उन्नत सुरक्षा प्रणालियाँ: इसमें अधिभार अवरोधक, टकराव रोधी उपकरण, आपातकालीन रोक फ़ंक्शन और वास्तविक समय की निगरानी शामिल है।

सहनशीलता: बाहरी वातावरण में लंबे समय तक सेवा जीवन के लिए उच्च शक्ति वाले स्टील और संक्षारण प्रतिरोधी घटकों के साथ निर्मित।

मुख्य घटक: गियरबॉक्स, मोटर

उत्पत्ति का स्थान: हेनान, चीन

वारंटी: 2 वर्ष

वज़न (KG):22600 kg

वीडियो आउटगोइंग-निरीक्षण: प्रदान किया गया

मशीनरी परीक्षण रिपोर्ट: प्रदान की गई

आवेदन: व्यापक रूप से

ब्रैकट की लंबाई: 0-15 मी

ट्रॉली चलने की गति: 20-40M/MIN

कार्य प्रणाली:A5-A7

उठाने की गति: 5-15M/मिनट

क्रेन चलने की गति: 30-50M/मिनट

नियंत्रण विधि: केबिन नियंत्रण/तार रस्सी रिमोट कंट्रोल

रंग:अनुरोध





1.डबल मुख्य गर्डर (बीम)

संरचना: वेल्डेड बॉक्स{{0}टाइप या ट्रस-टाइप डबल गर्डर।

समारोह: प्राथमिक भार वहन करने वाले सदस्य जो ट्रॉली और उत्थापन तंत्र का समर्थन करते हैं।

सामग्री: अधिकतम भार क्षमता और न्यूनतम विक्षेपण के लिए उच्च {{0}शक्ति कम {{1}मिश्र धातु संरचनात्मक स्टील।



क्रेन पैर (समर्थन)

डिजाइन: ए-प्रकार, यू-प्रकार, या कस्टम जाली संरचनाएं।

समारोह: गैन्ट्री संरचना का समर्थन करें और भार को जमीन या रेल तक पहुंचाएं।

ऊंचाई: आवश्यक निकासी और उठाने की ऊंचाई प्राप्त करने के लिए अनुकूलन।



ट्रॉली और उत्थापन तंत्र

ट्रॉली फ़्रेम: डबल गर्डर्स के ऊपर पटरियों पर चलने वाली भारी-भरकम स्टील संरचना।

लहरा प्रणाली:

सटीक उठाने और नीचे करने के लिए ट्विन या क्वाड ड्रम चरखी प्रणाली।

भार वितरण और सुरक्षा के लिए कई रस्सियों से सुसज्जित।

मोटर और गियरबॉक्स: ग्रहीय या पेचदार गियरबॉक्स के साथ उच्च - टॉर्क मोटरें।



3. अंत गाड़ियाँ

समारोह: पैरों और गर्डर्स को कनेक्ट करें और यात्रा तंत्र को रखें।

विशेषताएँ: भारी शुल्क वाले यात्रा पहियों और ड्राइव इकाइयों से सुसज्जित।

प्रकार: मोटर चालित, अक्सर सुचारू गति के लिए प्रत्येक छोर पर सिंक्रोनाइज़्ड ड्राइव के साथ।

4.क्रेन यात्रा तंत्र

1) कार्य सिद्धांत

क्रेन एक इलेक्ट्रिक मोटर द्वारा संचालित होती है, जो क्रेन के डिजाइन और बिजली की आवश्यकताओं के आधार पर एकल या तीन चरण वाली हो सकती है। मोटर की शक्ति गियरबॉक्स या ट्रांसमिशन के माध्यम से पहियों तक प्रेषित होती है, जिससे पहिये घूमते हैं। अक्सर फ्लैंज से सुसज्जित पहिये यह सुनिश्चित करते हैं कि क्रेन ट्रैक पर संरेखित रहे, पटरी से उतरने से रोकती है और सुचारू गति को सक्षम करती है। क्रेन ब्रेक से सुसज्जित है जिसे ट्रैक पर किसी भी बिंदु पर क्रेन को सुरक्षित रूप से रोकने के लिए सक्रिय किया जा सकता है। ये इलेक्ट्रोमैग्नेटिक या मैकेनिकल ब्रेक हो सकते हैं जो मोटर बंद होने पर चालू हो जाते हैं। ऑपरेटर एक नियंत्रण कक्ष के माध्यम से क्रेन की यात्रा को नियंत्रित करता है, जिसमें पुश बटन, जॉयस्टिक या रिमोट कंट्रोल शामिल हो सकते हैं। सिस्टम आगे बढ़ने, पीछे जाने और आपातकालीन स्थिति में रुकने की अनुमति देता है।

2) क्रेन संचालन तंत्र के कार्य

1. क्षैतिज गति

कार्य: क्रेन यात्रा तंत्र गैन्ट्री क्रेन को इनडोर स्थान में पार्श्व रूप से स्थानांतरित करने की अनुमति देता है, जिससे लहरा और ट्रॉली प्रणाली वांछित कार्य क्षेत्र पर स्थित हो जाती है।

महत्व: आवश्यकतानुसार भार उठाने, ले जाने और रखने के लिए क्रेन के संचालन क्षेत्र के भीतर विभिन्न स्थानों तक पहुंचने के लिए यह आंदोलन आवश्यक है।

2. भार परिवहन

कार्य: यह कार्यस्थल पर भार के परिवहन की सुविधा प्रदान करता है, जिससे क्रेन भारी सामग्रियों को एक बिंदु से दूसरे बिंदु तक कुशलतापूर्वक स्थानांतरित करने में सक्षम हो जाती है।

महत्व: यह विनिर्माण, शिपिंग और गोदामों में महत्वपूर्ण है, जहां सामग्रियों को विशिष्ट स्टेशनों या भंडारण क्षेत्रों में ले जाने की आवश्यकता होती है।

3. परिशुद्धता और शुद्धता

कार्य: यात्रा तंत्र को सुचारू और सटीक गति प्रदान करने के लिए डिज़ाइन किया जाना चाहिए, यह सुनिश्चित करते हुए कि भार उठाने या गिराने के लिए सटीक स्थिति में हैं।

महत्व: उच्च परिशुद्धता दुर्घटनाओं के जोखिम को कम करती है, लोड स्विंगिंग को कम करती है, और सटीक लोड प्लेसमेंट को सक्षम करके उत्पादकता बढ़ाती है।

4. सुरक्षा और स्थिरता

कार्य: क्रेन के यात्रा तंत्र में गति की निगरानी करने और सुरक्षित सीमा से परे जाने पर क्रेन को रोकने के लिए सीमा स्विच, ब्रेक और सेंसर जैसी सुरक्षा विशेषताएं शामिल हैं।

महत्व: ये सुरक्षा तंत्र संचालन के दौरान क्रेन और ऑपरेटरों दोनों को संभावित खतरों से बचाने के लिए महत्वपूर्ण हैं।

5.ट्रॉली यात्रा तंत्र

1) संरचनात्मक संरचना

1. ट्रॉली फ़्रेम

मुख्य निकाय: मुख्य संरचनात्मक ढाँचा जो अन्य सभी घटकों का समर्थन करता है। यह आमतौर पर भार सहन करने के लिए स्टील या अन्य भारी धातुओं से बना होता है।

ब्रैकेट और क्रॉस सदस्य: संरचना को सुदृढ़ करें और अतिरिक्त स्थिरता प्रदान करें।

2. यात्रा के पहिये और धुरियाँ

यात्रा के पहिये: ट्रॉली फ्रेम पर स्थापित, ये पहिये क्रेन पुल की रेल प्रणाली के साथ चलते हैं।

धुरी: यात्रा पहियों को कनेक्ट करें और भार का समर्थन करते हुए उन्हें आसानी से घूमने दें।

3. ड्राइव तंत्र

इलेक्ट्रिक मोटर: प्राथमिक शक्ति स्रोत जो पहियों को चलाता है।

गियरबॉक्स और ट्रांसमिशन: मोटर से पहियों तक शक्ति स्थानांतरित करता है, जिससे गति संभव होती है। कुछ प्रणालियाँ सीधी ड्राइव का उपयोग कर सकती हैं, जबकि अन्य चेन, बेल्ट या गियर ट्रेन का उपयोग करती हैं।

ब्रेक सिस्टम: स्थिर होने पर ट्रॉली को सुरक्षित रूप से रोकना और पकड़ना सुनिश्चित करता है। यह यांत्रिक, विद्युत चुम्बकीय या हाइड्रोलिक हो सकता है।

4. ट्रैक और रेल प्रणाली

पुल पर पटरियाँ: वह सतह जिस पर ट्रॉली के पहिये चलते हैं। इन्हें अक्सर क्रेन ब्रिज के ऊपर या नीचे लगाया जाता है।

रेल सपोर्ट: रेल को सुरक्षित करें और क्रेन की पूरी लंबाई पर संरेखण बनाए रखें।

5. विद्युत एवं नियंत्रण प्रणाली

वायरिंग और केबल सिस्टम: क्रेन के पावर स्रोत से मोटर, ब्रेक और नियंत्रण इकाइयों को बिजली की आपूर्ति करता है।

नियंत्रण कक्ष: ट्रॉली की गति को नियंत्रित करने के लिए ऑपरेटर के लिए इंटरफ़ेस।

सीमा स्विच और सेंसर: अधिक यात्रा और टकराव को रोकने के लिए ट्रॉली की स्थिति और यात्रा सीमा की निगरानी करने के लिए उपयोग किया जाता है।

6. लोड हैंडलिंग तंत्र

लहरा या उठाने वाला उपकरण: आमतौर पर भार को संभालने के लिए ट्रॉली पर लगाया जाता है।

होइस्ट फ्रेम और हुक: वह हिस्सा जो सीधे लोड के साथ इंटरफेस करता है।

तार की रस्सी या जंजीर: भार उठाने और उतारने के लिए उपयोग की जाती है।

7. संरचनात्मक सुदृढीकरण और समर्थन

साइड प्लेट्स और स्टिफ़नर: ट्रॉली फ्रेम को मजबूत करने और विक्षेपण या घुमाव को कम करने के लिए जोड़ा गया।

सपोर्ट ब्रैकेट: मोटर और गियरबॉक्स जैसे घटकों के लिए अटैचमेंट पॉइंट को सुदृढ़ करें।

2) ट्रॉली संचालन तंत्र का कार्य

1. क्षैतिज गति

ट्रॉली क्रेन के बीम के साथ चलती है, जिससे यह क्रेन की कार्य अवधि के भीतर लहरा और पेलोड को विभिन्न स्थानों पर ले जाने में सक्षम हो जाती है।

यह क्रेन को कार्यशाला, गोदाम या विनिर्माण सुविधा में एक विस्तृत क्षेत्र को कवर करने की अनुमति देता है।

2. भार परिवहन

ट्रॉली में लहरा और उठाने वाले उपकरण होते हैं, जो भार उठाने और कम करने के लिए आवश्यक होते हैं।

यह लहरा को इस तरह से घुमाता है जिससे यह सुनिश्चित होता है कि भार को उठाने, कम करने या रखने के लिए वांछित क्षेत्र पर सटीक रूप से रखा जा सके।

3. लचीलापन और दक्षता

ट्रॉली को क्रेन के विस्तार के साथ यात्रा करने में सक्षम बनाकर, तंत्र उठाने के संचालन की समग्र दक्षता में सुधार करता है। यह श्रमिकों को कार्य क्षेत्र की चौड़ाई में माल को जल्दी और सुरक्षित रूप से परिवहन करने की अनुमति देता है।

सुचारू और नियंत्रित गति के लिए सिस्टम में आम तौर पर एक मोटर चालित तंत्र शामिल होता है।

4. ड्राइव सिस्टम और घटक

ट्रॉली यात्रा तंत्र में आमतौर पर एक ड्राइव इकाई होती है, जो क्रेन के डिजाइन के आधार पर इलेक्ट्रिक या कभी-कभी मैनुअल हो सकती है।

ट्रॉली पर लगे पहिये या रोलर इसे न्यूनतम घर्षण के साथ रेल या बीम के साथ चलने की अनुमति देते हैं।

ट्रॉली को चलाने के लिए आमतौर पर मोटर्स और गियर का उपयोग किया जाता है, जो अचानक होने वाली गतिविधियों से बचने के लिए नियंत्रित त्वरण और मंदी प्रदान करता है जो संभावित रूप से उपकरण को नुकसान पहुंचा सकता है या सुरक्षा जोखिम पैदा कर सकता है।

5. सुरक्षा एवं नियंत्रण

उन्नत ट्रॉली यात्रा तंत्र में सीमा स्विच जैसी सुरक्षा विशेषताएं शामिल हैं, जो ट्रॉली को उसके यात्रा पथ के अंत में रोकती हैं ताकि उसे ट्रैक से भागने से रोका जा सके।

आधुनिक प्रणालियों में सेंसर या स्वचालित नियंत्रण तंत्र भी हो सकते हैं जो बाधाओं का पता लगाकर और स्वचालित रूप से गति को रोक या धीमा करके सुरक्षा बढ़ाते हैं।

6. अन्य क्रेन गतिविधियों के साथ समन्वय

कुशल, त्रि-आयामी संचालन (यानी, ऊपर/नीचे, आगे/पीछे, और साइड से {{3} से साइड मूवमेंट) के लिए ट्रॉली की गति को उत्थापन तंत्र और क्रेन गर्डर मूवमेंट (यदि लागू हो) के साथ समन्वित किया जाता है।

6.क्रेन का पहिया

1) पहियों का कार्य

क्रेन पहियों को गैन्ट्री क्रेन संरचना के भार का समर्थन करने और रेल के पार इसकी सुचारू आवाजाही की सुविधा के लिए डिज़ाइन किया गया है। वे यह सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं कि क्रेन स्थिरता और सटीकता के साथ संचालित हो।

2) डिज़ाइन आवश्यकताएँ

पहियों को रेल पर रखने के लिए, पटरी से उतरने से रोकने के लिए आमतौर पर किनारे पर एक फ़्लैंज होता है। कुछ पहियों को समय के साथ घिसाव को समायोजित करने और स्थिरता बनाए रखने के लिए एक पतला प्रोफ़ाइल के साथ डिज़ाइन किया गया है। ऑपरेशन के दौरान आने वाले भारी भार और तनाव को संभालने के लिए ये पहिये आम तौर पर जाली स्टील या कास्ट स्टील जैसी उच्च शक्ति सामग्री से बने होते हैं। पहनने के प्रतिरोध और स्थायित्व में सुधार के लिए सतह को कठोर या उपचारित किया जा सकता है।

7.क्रेन हुक

1) इनडोर गैन्ट्री क्रेन में उपयोग किया जाने वाला क्रेन हुक भार उठाने और ले जाने के लिए डिज़ाइन किया गया एक आवश्यक घटक है। क्रेन हुक गैन्ट्री क्रेन के लहरा तंत्र से जुड़ा हुआ है, जो इसे भारी वस्तुओं को उठाने और स्थानांतरित करने की अनुमति देता है। इसमें आम तौर पर एक मजबूत, उच्च शक्ति वाला स्टील निर्माण होता है जो क्रेन की अधिकतम भार क्षमता का समर्थन करने में सक्षम होता है। अधिकांश क्रेन हुक एक सुरक्षा कुंडी या तंत्र के साथ डिजाइन किए जाते हैं ताकि उठाने के दौरान भार को सुरक्षित किया जा सके और आकस्मिक विस्थापन को रोका जा सके।

2) विशिष्टताएँ:

भार क्षमता: क्रेन के डिज़ाइन के अनुसार भिन्न-भिन्न होती है, कई सौ किलोग्राम से लेकर दसियों टन तक।

सामग्री: आमतौर पर झुकने और टूटने से बचाने के लिए उच्च तन्यता ताकत वाला जाली या कच्चा स्टील।

सुरक्षा सुविधाएँ: आकस्मिक रिहाई को रोकने के लिए कुंडी या सुरक्षा हुक शामिल किए गए हैं, और इसमें लॉकिंग पिन या मैनुअल/स्वचालित तंत्र जैसी सुविधाएं शामिल हो सकती हैं।

मोटर

1) इनडोर गैन्ट्री क्रेन की मोटर इसके संचालन के लिए एक महत्वपूर्ण घटक है। यह क्रेन के होइस्ट, ट्रॉली और पुल को उनके संबंधित ट्रैक पर ले जाने के लिए आवश्यक शक्ति प्रदान करता है। मोटर का चुनाव क्रेन की भार क्षमता, गति आवश्यकताओं और अनुप्रयोग विशिष्टताओं सहित कई कारकों पर निर्भर करता है।

2) मोटर इतनी शक्तिशाली होनी चाहिए कि वह क्रेन के अधिकतम भार को संभाल सके और उठाने और क्षैतिज गति के लिए पर्याप्त टॉर्क प्रदान कर सके। सामान्य बिजली रेटिंग क्रेन के आकार और क्षमता के आधार पर कुछ किलोवाट (किलोवाट) से लेकर कई सौ किलोवाट तक होती है। उठाने के दौरान सुरक्षा सुनिश्चित करने और बिजली कटौती होने पर भार को गिरने से रोकने के लिए मोटर आमतौर पर अंतर्निहित ब्रेकिंग सिस्टम के साथ आती हैं। जब मोटर रुकती है तो उसे सुरक्षित करने के लिए अक्सर विद्युत चुम्बकीय ब्रेक या यांत्रिक ब्रेक का उपयोग किया जाता है।

3) समायोज्य गति नियंत्रण को सक्षम करने के लिए मोटर्स को परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) के साथ फिट किया जा सकता है। यह उठाने के संचालन को ठीक करने और सुचारू शुरुआत और रुकने को सुनिश्चित करने के लिए उपयोगी है। सटीक गति के लिए, कुछ गैन्ट्री क्रेन दोहरी गति वाली मोटरों का उपयोग करते हैं, जो कम और उच्च गति दोनों के लिए अनुमति देती हैं। मोटर को परिचालन डाउनटाइम को कम करने के लिए सीलबंद बीयरिंग और न्यूनतम रखरखाव आवश्यकताओं के साथ स्थायित्व के लिए डिज़ाइन किया जाना चाहिए।

मोटर के जीवन को बढ़ाने और महंगी विफलताओं से बचने के लिए नियमित निरीक्षण और रखरखाव आवश्यक है।

.

ध्वनि और प्रकाश अलार्म प्रणाली और सीमा स्विच

1) ध्वनि और प्रकाश अलार्म प्रणाली

इनडोर गैन्ट्री क्रेन के लिए एक ध्वनि और प्रकाश अलार्म प्रणाली को आसपास के ऑपरेटरों और कर्मियों को दृश्य और श्रव्य चेतावनी प्रदान करके सुरक्षा बढ़ाने के लिए डिज़ाइन किया गया है। जब क्रेन उपयोग में हो या संचालन के महत्वपूर्ण बिंदुओं पर पहुंच जाए तो यह प्रणाली लोगों को सचेत करके दुर्घटनाओं को रोकने में मदद करती है।

ध्वनि अलार्म (हॉर्न या सायरन): प्रकार: बिजली के हॉर्न, सायरन, या बजर। उद्देश्य: जब क्रेन चल रही हो, चल रही हो, या किसी खतरनाक क्षेत्र के पास पहुंच रही हो तो श्रव्य चेतावनी प्रदान करना।

आवाज़: कार्यस्थल में परिवेशीय शोर को सुनने के लिए पर्याप्त तेज़ होना चाहिए, लेकिन इतना तेज़ नहीं कि सुनने की क्षति या असुविधा हो।

2) सीमा स्विच

इनडोर गैन्ट्री क्रेन पर एक सीमा स्विच एक सुरक्षा उपकरण है जिसका उपयोग क्रेन के लहरा, ट्रॉली या पुल की गति को नियंत्रित और प्रतिबंधित करने के लिए किया जाता है। यह सुनिश्चित करता है कि क्रेन निर्दिष्ट सुरक्षित सीमाओं के भीतर काम करती है और ऐसी यात्रा को रोकती है जो उपकरण को नुकसान पहुंचा सकती है, परिचालन संबंधी खराबी का कारण बन सकती है, या क्षेत्र में कर्मियों और अन्य उपकरणों के लिए सुरक्षा जोखिम पैदा कर सकती है।

इनडोर गैन्ट्री क्रेन पर लिमिट स्विच के मुख्य कार्य:

यात्रा सुरक्षा: जब क्रेन अपनी अधिकतम स्वीकार्य यात्रा सीमा तक पहुंच जाती है तो उसकी गति को रोक देता है, जिससे क्रेन को उसकी डिज़ाइन सीमाओं से आगे बढ़ने से रोका जा सके।

स्थिति फीडबैक: क्रेन के घटकों, जैसे लहरा या ट्रॉली की वर्तमान स्थिति को इंगित करने के लिए नियंत्रण प्रणाली को फीडबैक प्रदान करता है।

आपातकालीन कटऑफ: यदि कोई खराबी होती है तो आवाजाही को बंद करने के लिए आपातकालीन रोक के रूप में कार्य करता है, जिससे दुर्घटनाओं और क्षति को रोकने में मदद मिलती है।

10.सुरक्षा उपकरण

1) 1. अधिभार संरक्षण

ओवरलोड लिमिटर्स: ये उपकरण क्रेन को उसकी निर्धारित क्षमता से अधिक वजन उठाने से रोकते हैं, जिससे यह सुनिश्चित होता है कि क्रेन सुरक्षित सीमा के भीतर संचालित होती है।

लोड सेल: उठाए जाने वाले भार के वजन की निगरानी और माप करने और ओवरलोड का पता चलने पर अलार्म या शटडाउन ट्रिगर करने के लिए स्थापित किया गया है।

2. आपातकालीन स्टॉप बटन

आपातकालीन स्टॉप स्विच: आपातकालीन स्थिति में क्रेन की गति को रोकने का एक त्वरित तरीका प्रदान करता है, जिससे संभावित दुर्घटनाओं और क्षति को रोका जा सकता है।

3. टकरावरोधी प्रणालियाँ

बम्पर सेंसर: ये सेंसर आस-पास की वस्तुओं या संरचनाओं का पता लगाते हैं और टकराव से बचने के लिए ब्रेकिंग तंत्र को सक्रिय करते हैं।

निकटता सेंसर: यह पता लगाने में मदद करते हैं कि क्रेन किसी खतरनाक क्षेत्र में आ रही है या नहीं और असुरक्षित होने पर आवाजाही को रोकें।

4. सीमा स्विच

यात्रा सीमा स्विच का अंत-: क्रेन या आस-पास की संरचनाओं को नुकसान से बचाने के लिए जब क्रेन अपने ट्रैक के अंत तक पहुंचती है तो स्वचालित रूप से बंद हो जाती है।

ऊंचाई सीमा स्विच: सुनिश्चित करें कि हुक या लहरा पूर्व निर्धारित ऊंचाई से आगे न बढ़े, वस्तुओं को बहुत अधिक उठाने से बचाए।

5. सिग्नल और चेतावनी प्रणाली

चेतावनी लाइटें: जब क्रेन चालू हो तो आस-पास के कर्मियों को सचेत करें।

श्रव्य अलार्म: यह संकेत देने के लिए ध्वनियाँ उत्पन्न करें कि क्रेन कब चल रही है या किसी ऐसे क्षेत्र के पास आ रही है जहाँ सावधानी की आवश्यकता है।

हॉर्न और बेल सिस्टम: सिग्नलिंग ऑपरेटरों और क्रेन की गतिविधियों के आसपास के श्रमिकों के लिए उपयोग किया जाता है।

6. रिमोट कंट्रोल और सुरक्षा ताले

वायरलेस रिमोट कंट्रोल: ऑपरेटरों को सुरक्षित दूरी से क्रेन को नियंत्रित करने की अनुमति दें।

सुरक्षा लॉक तंत्र: सुनिश्चित करें कि क्रेन को अनजाने में या अनधिकृत कर्मियों द्वारा संचालित नहीं किया जा सकता है।

7. एंटी-स्वे उपकरण

स्वे प्रिवेंशन सिस्टम: डैम्पर्स या नियंत्रण एल्गोरिदम का उपयोग करके लोड स्विंगिंग को कम करें जो आंदोलन के दौरान लोड को स्थिर करते हैं।

8. ब्रेक सिस्टम

आपातकालीन ब्रेक: बिजली गुल होने की स्थिति में या अचानक रुकने की आवश्यकता होने पर स्वचालित रूप से सक्रिय हो जाते हैं।

मैनुअल ब्रेक: गैर-ऑपरेशन अवधि के दौरान क्रेन को रोकते या सुरक्षित करते समय अतिरिक्त नियंत्रण के लिए उपयोग किया जाता है।



11. नियंत्रण मोड

1)1. मैन्युअल नियंत्रण मोड

विवरण: एक क्रेन ऑपरेटर द्वारा हैंडहेल्ड पेंडेंट या जॉयस्टिक का उपयोग करके संचालित।

विशेषताएं: ऑपरेटर का लहरा, ट्रॉली और गैन्ट्री मूवमेंट सहित क्रेन की गति पर सीधा नियंत्रण होता है।

उपयोग का मामला: उन कार्यों के लिए उपयुक्त जिनके लिए विस्तृत प्रबंधन और समायोजन की आवश्यकता होती है, जैसे नाजुक वस्तुओं को उठाना या स्थानांतरित करना।

2. रिमोट कंट्रोल मोड

विवरण: ऑपरेटर को वायरलेस रिमोट कंट्रोल का उपयोग करके क्रेन को नियंत्रित करने की अनुमति देता है।

विशेषताएं: ऑपरेटर के लिए गतिशीलता बढ़ाता है, जिससे उन्हें दूर से क्रेन का प्रबंधन करने में मदद मिलती है।

उपयोग का मामला: ऐसे वातावरण में सुरक्षा और दक्षता में सुधार के लिए उपयोगी जहां ऑपरेटर को क्रेन के क्षेत्र में घूमने की आवश्यकता होती है।

3. स्वचालित नियंत्रण मोड

विवरण: क्रेन पूर्व-प्रोग्राम की गई सेटिंग्स या कमांड के आधार पर स्वायत्त रूप से संचालित होती है।

विशेषताएं: इसमें सेंसर, कैमरे और सॉफ़्टवेयर का उपयोग शामिल है जो न्यूनतम मानव इनपुट के साथ क्रेन को उसके कार्यों के माध्यम से मार्गदर्शन करता है।

उपयोग का मामला: उच्च परिशुद्धता संचालन या दोहराव वाले कार्यों के लिए आदर्श जहां लगातार समान आंदोलनों की आवश्यकता होती है।

4. अर्ध-स्वचालित नियंत्रण मोड

विवरण: स्वचालित कार्यों के साथ मैन्युअल संचालन को जोड़ता है।

विशेषताएं: ऑपरेटर क्रेन को आरंभ या निर्देशित कर सकता है लेकिन स्थिति या गति समायोजन जैसी कुछ गतिविधियों के लिए स्वचालित सिस्टम पर निर्भर करता है।

उपयोग का मामला: इसका उपयोग तब किया जाता है जब ऑपरेटरों को दोहराए जाने वाले कार्यों में सहायता की आवश्यकता होती है लेकिन फिर भी निरीक्षण की आवश्यकता होती है।

5. जॉयस्टिक या पैनल नियंत्रण मोड

विवरण: एक नियंत्रण कक्ष या जॉयस्टिक का उपयोग करके संचालित जो सभी क्रेन कार्यों का प्रबंधन करता है।

विशेषताएं: क्रेन के संचालन पर अधिक सटीक नियंत्रण प्रदान करता है, जिसका उपयोग अक्सर जटिल या बहु-दिशात्मक आंदोलनों की आवश्यकता वाले अनुप्रयोगों में किया जाता है।

उपयोग का मामला: उन क्षेत्रों में क्रेन के लिए आम है जहां मैन्युअल संचालन को प्राथमिकता दी जाती है लेकिन अधिक सुव्यवस्थित नियंत्रण की आवश्यकता होती है।

12.स्केच

मुख्य तकनीकी





450 टन डबल बीम इरेक्शन गैन्ट्री क्रेन के लाभ

🔧 1. अत्यधिक उच्च उठाने की क्षमता

के साथ450 टन का रेटेड लोड, यह संभाल सकता हैबहुत बड़े, भारी और जटिल घटकजैसे ब्रिज गार्डर, टर्बाइन, रिएक्टर शेल, या जहाज ब्लॉक।

के लिए आदर्शभारी निर्माण कार्यबुनियादी ढांचे, बिजली उत्पादन और जहाज निर्माण में।

---

🏗️ 2. बेहतर स्थिरता के लिए डबल बीम डिज़ाइन

दोहरी-गर्डर संरचनाभार को समान रूप से वितरित करता है, तनाव और विक्षेपण को कम करता है।

सुनिश्चितउच्च संरचनात्मक कठोरताबड़े आकार की वस्तुओं की सुरक्षित और सटीक हैंडलिंग के लिए।

---

📏 3. अनुकूलन योग्य अवधि, ऊंचाई और विन्यास

सहित विशिष्ट आयामों को प्रोजेक्ट करने के लिए निर्मितसमायोज्य स्पैन, पैर की ऊँचाई, और उठाने की ऊँचाई.

के लिए कॉन्फ़िगर किया जा सकता हैरेल{{0}लगा हुआयारबर-थका हुआ (मोबाइल)सिस्टम.

---

🧭 4. परिशुद्धता भारोत्तोलन और स्थिति निर्धारण

विकसितपरिवर्तनीय आवृत्ति ड्राइव (वीएफडी)उपलब्ध करवानासुचारू और सटीक गति नियंत्रणउत्थापन, ट्रॉली यात्रा और गैन्ट्री यात्रा में।

मल्टीपल-प्वाइंट लिफ्टिंग सिस्टम सक्षम बनाता हैसटीक भार वितरण और संरेखण.

---

🛡️ 5. व्यापक सुरक्षा प्रणालियाँ

इसमें शामिल हैं:

अधिभार संरक्षण

सीमा स्विच

आपातकालीन रोक

विंडप्रूफ एंकरिंग

विरोधी {{0}स्वे और विरोधी {{1}टक्कर प्रणालियाँ

महत्वपूर्ण उठाने के कार्यों के दौरान दुर्घटनाओं और क्षति के जोखिम को कम करता है।

---

💡 6. बहुमुखी नियंत्रण विकल्प

के माध्यम से संचालित किया जाता हैकेबिन, वायरलेस रिमोट, या अर्ध/पूरी तरह से स्वचालित प्रणाली.

समर्थनवास्तविक-समय की निगरानी, जटिल निर्माण वातावरण में भी सटीक नियंत्रण की अनुमति देता है।

---

🌦️ 7. कठोर वातावरण के लिए मजबूत और टिकाऊ

रूपरेखा तयार करीऊबड़-खाबड़ इलाकों में बाहरी उपयोग, साथमौसम प्रतिरोधी सामग्रीऔरसंक्षारण प्रतिरोधी कोटिंग्स.

में विश्वसनीय रूप से कार्य कर सकते हैंहवादार, धूल भरी, या गीली स्थितियाँ.

---

⚙️ 8. उन्नत परिचालन दक्षता

साइट पर मल्टीपल लिफ्टिंग सिस्टम या मोबाइल क्रेन की आवश्यकता कम हो जाती है।

भारी घटकों की तेज़ और सुरक्षित स्थापना में सुधार होता हैपरियोजना की समयसीमा और श्रम दक्षता.

---

💰 9. बड़ी परियोजनाओं के लिए लागत-प्रभावी

कई मोबाइल क्रेनों या अस्थायी उठाने वाली संरचनाओं पर निर्भरता कम हो जाती है।

के माध्यम से दीर्घकालिक बचत प्रदान करता हैउच्च भार प्रबंधन, कम रखरखाव, औरबहु-प्रोजेक्ट पुन: प्रयोज्यता.

---

🌐 10. अनुप्रयोगों की विस्तृत श्रृंखला

इसमें प्रयुक्त:

पुल निर्माण(खंड और गर्डर निर्माण)

जलविद्युत और ताप विद्युत संयंत्र

जहाज निर्माण और समुद्री इंजीनियरिंग

बड़े उपकरण स्थापना और प्रीफैब्रिकेशन यार्ड





1. विनिर्माण और संयोजन:

उत्पादन सुविधाएं: इनडोर गैन्ट्री क्रेन उत्पादन और असेंबली प्रक्रियाओं के दौरान भारी भागों और घटकों की आवाजाही की सुविधा प्रदान करती हैं।

असेंबली लाइन्स: वे उत्पादकता में सुधार करते हुए, असेंबली लाइन के विभिन्न वर्गों के बीच घटकों को कुशलतापूर्वक ले जा सकते हैं।

2. भण्डारण एवं भण्डारण:

स्टॉक प्रबंधन: गोदाम के भीतर भारी या भारी वस्तुओं को स्थानांतरित करने और व्यवस्थित करने, स्थान को अधिकतम करने और वर्कफ़्लो को अनुकूलित करने के लिए उपयोग किया जाता है।

लोडिंग और अनलोडिंग: गैन्ट्री क्रेन ट्रकों या भंडारण क्षेत्रों से सामग्री लोड करने और उतारने में सहायता करती हैं।

3. रखरखाव और मरम्मत:

भारी उपकरण सर्विसिंग: रखरखाव की दुकानों या सेवा केंद्रों में, मरम्मत के लिए भारी मशीनरी या भागों को उठाने और चलाने के लिए उनका उपयोग किया जाता है।

पार्ट्स हैंडलिंग: वे इंजन या मैकेनिकल असेंबलियों जैसे बड़े हिस्सों को रखरखाव क्षेत्रों से ले जाने में सहायता करते हैं।

4. निर्माण:

भवन निर्माण परियोजनाएँ: इनडोर निर्माण स्थलों के लिए आदर्श जहाँ भारी निर्माण सामग्री, उपकरण, या पूर्वनिर्मित खंडों को उठाने की आवश्यकता होती है।

सामग्रियों का भंडारण: एक सीमित स्थान के भीतर निर्माण सामग्री और उपकरणों को व्यवस्थित करने में सहायता करें।

5. शिपिंग और पैकेजिंग:

उत्पादन लाइन समर्थन: पैकेजिंग सुविधाओं में, भारी पैकेज या कंटेनरों को शिपिंग क्षेत्रों में ले जाने के लिए इनडोर गैन्ट्री क्रेन का उपयोग किया जाता है।

कस्टम हैंडलिंग: उन्हें विशेष अनुलग्नकों के साथ विशिष्ट पैकेज या उत्पादों को संभालने के लिए कॉन्फ़िगर किया जा सकता है।

6. औद्योगिक संयंत्र और कारखाने:

भारी उद्योग: स्टील, धातु, मशीनरी या किसी भी भारी औद्योगिक उत्पाद से संबंधित संयंत्रों में आम।

गुणवत्ता नियंत्रण और निरीक्षण: निरीक्षण या परीक्षण के लिए बड़ी वस्तुओं को विभिन्न क्षेत्रों में ले जाने के लिए उपयोग किया जाता है।

क्रेनउत्पादन प्रक्रिया

1.1. डिजाइन और योजना

प्रारंभिक डिज़ाइन: इंजीनियर भार क्षमता, अवधि, उठाने की ऊँचाई और उपयोग के माहौल जैसे विशिष्टताओं के आधार पर एक डिज़ाइन बनाते हैं।

संरचनात्मक विश्लेषण: यह सुनिश्चित करने के लिए सॉफ़्टवेयर टूल और मैन्युअल गणना का उपयोग किया जाता है कि क्रेन प्रत्याशित लोड और परिचालन स्थितियों को संभाल सकती है।

सामग्री का बिल (बीओएम): खरीद और योजना की सुविधा के लिए सभी आवश्यक सामग्रियों की एक व्यापक सूची तैयार की जाती है।

2. सामग्री की तैयारी

चयन: मुख्य संरचनात्मक घटकों के लिए गुणवत्ता वाले स्टील, आमतौर पर कम कार्बन या मिश्र धातु स्टील का चयन किया जाता है।

काटना और आकार देना: सीएनसी मशीनों, लेजर कटर, या अन्य सटीक उपकरणों का उपयोग करके डिजाइन विनिर्देशों के अनुसार सामग्रियों को काटा और आकार दिया जाता है।

3. वेल्डिंग और असेंबली

फ़्रेम असेंबली: मुख्य फ़्रेम को एक साथ वेल्ड किया जाता है। इसमें गैन्ट्री संरचना, क्रॉस बीम और अंत बीम शामिल हैं।

सुदृढीकरण: स्थिरता सुनिश्चित करने के लिए आवश्यकतानुसार अतिरिक्त समर्थन या स्टिफ़नर को वेल्ड किया जाता है।

निरीक्षण: वेल्ड का निरीक्षण दृष्टि से किया जाता है और दोषों की जांच के लिए अल्ट्रासोनिक या एक्स-रे परीक्षण जैसे गैर-विनाशक तरीकों का उपयोग किया जाता है।

4. मशीनिंग और परिशुद्धता कार्य

ड्रिलिंग और टैपिंग: बोल्ट और अन्य फास्टनरों के लिए छेद ड्रिल किए जाते हैं और टैप किए जाते हैं।

पीसना और फिनिशिंग: सुरक्षा और उचित फिट सुनिश्चित करने के लिए किसी भी खुरदरे किनारों को चिकना किया जाता है।

परिशुद्धता फिटिंग: पहियों, धुरों और लहरा तंत्र जैसे घटकों को उचित संरेखण और फिट के लिए इकट्ठा और परीक्षण किया जाता है।

5. विद्युत एवं नियंत्रण प्रणालियों की स्थापना

वायरिंग: होइस्ट, मोटर और कंट्रोल पैनल को बिजली देने के लिए विद्युत वायरिंग लगाई जाती है।

नियंत्रण प्रणाली: क्रेन की नियंत्रण प्रणाली, जिसमें पेंडेंट नियंत्रक, रिमोट कंट्रोल और सुरक्षा इंटरलॉक शामिल हैं, स्थापित और एकीकृत हैं।

परीक्षण: विद्युत प्रणाली का परीक्षण यह सुनिश्चित करने के लिए किया जाता है कि कोई खराबी न हो और सभी घटक सही ढंग से काम करें।

6. उत्थापन तंत्र और लहरा स्थापना

होइस्ट असेंबली: होइस्ट को क्रेन की मुख्य संरचना पर लगाया जाता है।

ड्राइव सिस्टम: ड्राइव सिस्टम, जिसमें मोटर और गियरबॉक्स शामिल हैं, स्थापित और संरेखित किया गया है।

टेस्ट रन: होइस्ट के संचालन की जांच करने और बिना किसी विसंगति के सुचारू गति सुनिश्चित करने के लिए प्रारंभिक परीक्षण रन आयोजित किए जाते हैं।

7. भूतल उपचार

सफाई: पूरे क्रेन को किसी भी मलबे या अवशेष से साफ किया जाता है।

पेंटिंग/कोटिंग: जंग और जंग को रोकने के लिए क्रेन को पेंट किया जाता है या सुरक्षात्मक परत से लेपित किया जाता है। इसमें प्राइमर और टॉप कोट शामिल हो सकते हैं।

इलाज: स्थायित्व बढ़ाने के लिए, यदि आवश्यक हो तो कोटिंग को गर्मी का उपयोग करके ठीक किया जाता है।

8. अंतिम संयोजन और एकीकरण

कंपोनेंट असेंबली: बंपर, लिमिट स्विच और सुरक्षा सुविधाएं जैसे अंतिम घटक जुड़े हुए हैं।

सिस्टम एकीकरण: इलेक्ट्रिकल और मैकेनिकल सिस्टम सहित सभी हिस्से जुड़े हुए हैं और अनुकूलता के लिए दोबारा जांच की गई है।

अंशांकन: क्रेन की नियंत्रण प्रणाली को भार संतुलन और परिशुद्धता के लिए अंशांकित किया जाता है।

9. परीक्षण और गुणवत्ता आश्वासन

स्थैतिक भार परीक्षण: क्रेन का परीक्षण स्थैतिक भार के तहत किया जाता है, जो आमतौर पर इसकी अधिकतम रेटेड क्षमता होती है, ताकि यह सुनिश्चित किया जा सके कि यह बिना किसी समस्या के वजन संभाल सके।

गतिशील भार परीक्षण: सुचारू प्रदर्शन सुनिश्चित करने के लिए क्रेन को गतिशील परिस्थितियों में संचालित किया जाता है, भार उठाया और ले जाया जाता है।

सुरक्षा जाँच: आपातकालीन स्टॉप और सीमा स्विच जैसी सुरक्षा सुविधाएँ सत्यापित की जाती हैं।

अंतिम निरीक्षण: पूरे सिस्टम का गहन निरीक्षण किया जाता है, जिसमें मैकेनिकल, इलेक्ट्रिकल और सुरक्षा जांच शामिल है।

10. दस्तावेज़ीकरण और हैंडओवर

प्रमाणीकरण: क्रेन को स्थानीय और अंतर्राष्ट्रीय सुरक्षा मानकों को पूरा करने के लिए प्रमाणित किया गया है।

मैनुअल और दस्तावेज़ीकरण: उपयोगकर्ता मैनुअल, रखरखाव गाइड और अनुपालन प्रमाणपत्र तैयार किए जाते हैं।

हैंडओवर: क्रेन को औपचारिक रूप से ग्राहक को सौंप दिया जाता है, जिसमें इसके उपयोग और रखरखाव पर प्रशिक्षण भी शामिल है।

11. शिपिंग और स्थापना

जुदा करना (यदि आवश्यक हो): यदि क्रेन बहुत बड़ी है तो परिवहन के लिए हिस्सों को अलग कर दिया जाता है।

पैकिंग: परिवहन के दौरान क्षति को रोकने के लिए घटकों को सुरक्षित रूप से पैक किया जाता है।

साइट पर स्थापना: क्रेन को इकट्ठा किया जाता है और ग्राहक के स्थान पर स्थापित किया जाता है, यह सुनिश्चित करने के लिए अंतिम जांच की जाती है कि यह उपयोग के लिए तैयार है।

यह प्रक्रिया सुनिश्चित करती है कि इनडोर गैन्ट्री क्रेन सुरक्षित, विश्वसनीय और औद्योगिक अनुप्रयोगों के लिए आवश्यक प्रदर्शन विनिर्देशों को पूरा करने के लिए निर्मित की जाती हैं।

कार्यशाला दृश्य:

कंपनी ने एक बुद्धिमान उपकरण प्रबंधन प्लेटफ़ॉर्म स्थापित किया है, और हैंडलिंग और वेल्डिंग रोबोट के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95% तक पहुंच जाएगी . 32 वेल्डिंग लाइनों को उपयोग में लाया गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर 85% तक पहुंच गई है।
