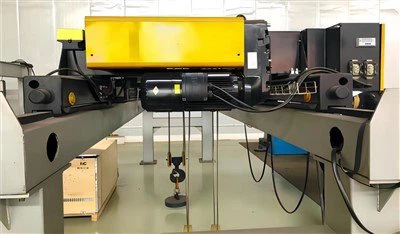

सिंगल बीम यूरोपियन इलेक्ट्रिक होइस्ट

यह जर्मन-आयातित लिफ्टिंग मोटर और रेड्यूसर का उपयोग करता है। लिफ्टिंग मोटर, रेड्यूसर, ड्रम और लिफ्टिंग लिमिट स्विच का एकीकृत कॉम्पैक्ट डिज़ाइन उपयोगकर्ता की जगह बचाता है। मॉड्यूलर डिज़ाइन रखरखाव के समय और लागत को प्रभावी ढंग से कम करते हुए विश्वसनीयता बढ़ाता है। यह तेज़ उठाने की गति और चुनने के लिए विभिन्न प्रकार के चरखी अनुपात प्रदान करता है। मानक ट्रॉली संचालन तंत्र 20 मीटर प्रति मिनट तक की गति के साथ आवृत्ति कनवर्टर नियंत्रण का उपयोग करता है, जो न्यूनतम स्विंगिंग और सटीक स्थिति के साथ नाजुक और मूल्यवान वस्तुओं के सटीक और सुरक्षित परिवहन की अनुमति देता है।





डिज़ाइन प्रासंगिक FEM मानकों का सख्ती से पालन करता है।

● उठाने की व्यवस्था के लिए तकनीकी विशेषताएं:

■ एल्यूमीनियम मिश्र धातु रेड्यूसर आवास

■ सुचारू संचालन, कम शोर

■ आजीवन स्नेहन (सुरक्षित परिचालन अवधि के भीतर)

■ डुअल-डिस्क इलेक्ट्रोमैग्नेटिक ब्रेक

1. ड्रम: ड्रम को सीएनसी मशीनों का उपयोग करके उच्च गुणवत्ता वाले सीमलेस स्टील पाइप से तैयार किया जाता है, और रस्सी गाइड की सटीक मशीनिंग प्रभावी ढंग से ढीली और उलझी हुई रस्सियों को रोकती है।

2. तार रस्सी: 2160 N/mm² की तन्य शक्ति के साथ उच्च शक्ति वाले आयातित तार रस्सियों का उपयोग किया जाता है, जो सुरक्षा और लंबी सेवा जीवन सुनिश्चित करता है।

3. रस्सी गाइड: मानक रस्सी गाइड मजबूत पहनने के प्रतिरोध और अच्छे स्व-चिकनाई गुणों के साथ इंजीनियरिंग प्लास्टिक से बने होते हैं, जो तार रस्सी पर पहनने को काफी कम करते हैं, जिससे उठाने वाले तंत्र की सुरक्षा बढ़ जाती है। विभिन्न उपयोग स्थितियों के लिए, गांठदार कच्चा लोहा से बने हेवी-ड्यूटी रस्सी गाइड भी प्रदान किए जा सकते हैं।

4. लिफ्टिंग मोटर: लिफ्टिंग मोटर एक दोहरी-घुमावदार गिलहरी-पिंजरे चर-पोल मोटर का उपयोग करती है, जो 1: 6 गति अनुपात प्राप्त करती है। मोटर आवास एल्यूमीनियम मिश्र धातु से बना है, जो उत्कृष्ट गर्मी अपव्यय प्रदान करता है, और शीतलन को बढ़ाने के लिए लिफ्टिंग मोटर के अंत में एक पंखा स्थापित किया गया है। ओवरहीटिंग को रोकने के लिए सभी लिफ्टिंग मोटरों में थर्मल रेसिस्टर्स (या थर्मल स्विच) लगे होते हैं। मोटर इन्सुलेशन वर्ग F है, और सुरक्षा वर्ग IP54 है। एनकोडर को वेरिएबल-फ़्रीक्वेंसी लिफ्टिंग मोटरों में जोड़ा जा सकता है, जो आमतौर पर सीधे मोटर के पंखे शाफ्ट पर स्थापित होते हैं।

● मोटर तकनीकी विशेषताएं:

■ कम शुरुआती करंट, उच्च टॉर्क

■ नरम शुरुआत, उत्कृष्ट त्वरण प्रदर्शन

■ लंबी डिजाइन सेवा जीवन

■ तकनीकी पैरामीटर FEM और HMI मानकों का अनुपालन करते हैं

■ उच्च गति, कम शोर



5. ब्रेक: लिफ्टिंग मोटर डुअल-डिस्क इलेक्ट्रोमैग्नेटिक ब्रेक से लैस है। ब्रेक को मोटर के अंत में एकीकृत किया गया है, और जब मोटर डी-एनर्जेटिक होता है, तो लोड स्लिपेज को रोकने के लिए ब्रेक स्वचालित रूप से संलग्न हो जाता है। एक बार ब्रेक अंतराल शुरू में सेट हो जाने पर, किसी मैन्युअल समायोजन की आवश्यकता नहीं होती है (अंतराल को ब्रेक स्प्रिंग्स द्वारा स्व-समायोजित किया जा सकता है)। ब्रेक पैड की मोटाई निर्धारित मूल्य से कम होने पर एक अतिरिक्त मॉनिटरिंग स्विच स्वचालित रूप से उपयोगकर्ताओं को सचेत करता है। डुअल-डिस्क इलेक्ट्रोमैग्नेटिक ब्रेक सुरक्षित और विश्वसनीय है, जिसमें मोटर के रेटेड टॉर्क का कम से कम 1.8 गुना ब्रेकिंग टॉर्क होता है और सुरक्षित संचालन अवधि के भीतर 1 मिलियन बार तक का ब्रेकिंग चक्र होता है, जिसमें किसी रखरखाव की आवश्यकता नहीं होती है।

● ब्रेक तकनीकी विशेषताएं:

■ त्वरित कार्रवाई, उच्च विश्वसनीयता

■ रखरखाव-मुक्त, स्व-समायोजन

■ डस्टप्रूफ डिज़ाइन, लंबी सेवा जीवन



6. रेड्यूसर: रेड्यूसर आवास एल्यूमीनियम मिश्र धातु सामग्री से बना है, हल्का और संक्षारण प्रतिरोधी है। पूरी तरह से सीलबंद आवास में अर्ध-द्रव स्नेहक होता है, जो सभी गियर के पर्याप्त स्नेहन को सुनिश्चित करता है, और डिज़ाइन की सुरक्षित संचालन अवधि के भीतर स्नेहक प्रतिस्थापन की कोई आवश्यकता नहीं होती है। प्रत्येक गियर, सतह सख्त होने और उच्च परिशुद्धता पीसने के उपचार के बाद, रेड्यूसर के सुचारू संचालन की गारंटी देता है।

● रेड्यूसर तकनीकी विशेषताएं:

■ छोटा आकार, हल्का

■ सुचारू संचालन, कम शोर

■ संक्षारण-प्रतिरोधी, रखरखाव-मुक्त



7. सुरक्षा संरक्षण

● वायर रोप इलेक्ट्रिक होइस्ट की ऊपरी और निचली सीमाएं सटीक गियर-संचालित लिमिटर्स का उपयोग करती हैं जो पावर सर्किट को विश्वसनीय रूप से काट देती हैं और जब हुक ऊपरी (या निचली) सीमा स्थिति तक पहुंच जाता है तो इलेक्ट्रिक मोटर को रोक देता है।

● ओवरलोड सुरक्षा: वायर रोप इलेक्ट्रिक होइस्ट इलेक्ट्रॉनिक ओवरलोड प्रोटेक्टर (सुरक्षा मॉनिटर के साथ) का उपयोग करते हैं ताकि यह सुनिश्चित किया जा सके कि कुल उठाने वाला वजन क्रेन की रेटेड उठाने की क्षमता से अधिक न हो। जब तार रस्सी में तनाव रेटेड मूल्य के 105 प्रतिशत से अधिक हो जाता है, तो यह अधिभार संरक्षण उपकरण स्वचालित रूप से लिफ्टिंग सर्किट को काट देगा।

● सुरक्षा मॉनिटर (वैकल्पिक): उपयोगकर्ता की आवश्यकताओं के अनुसार विभिन्न कार्यों को लागू किया जा सकता है:

■ उत्थापन तंत्र के शेष सुरक्षित कार्य चक्रों की गणना करें

■ उठाने का कार्य समय संचित करें

■ अधिभार घटनाओं को संचित करें

■ लिफ्टिंग मोटर स्टार्ट-अप जमा करें

■ लिफ्टिंग मोटर के लिए ओवरहीटिंग सुरक्षा और अलार्म

■ अधिभार संरक्षण और अलार्म

■ ब्रेक पैड मोटाई अलार्म

■ दोष सूचना और रखरखाव संकेत प्रदर्शित करें



1. यात्रा तंत्र डबल-बीम ट्रॉली फ्रेम पर डुअल-साइड ड्राइव के साथ "मोटर प्लस रिड्यूसर प्लस ट्रॉली व्हील" थ्री-इन-वन संरचना को अपनाता है।
2. सुचारू संचालन के लिए परिवर्तनीय-आवृत्ति गति नियंत्रण, भार परिवहन के दौरान प्रभाव को कम करना, सुरक्षा बढ़ाना, संचालन चक्र के समय को कम करना और उत्पादन दक्षता में सुधार करना।
3. सभी बीयरिंग तेल युक्त डिज़ाइन के साथ स्व-चिकनाई वाले हैं, जो क्षैतिज बलों को प्रभावी ढंग से अवशोषित करते हैं।
4. रेड्यूसर में सभी गियर सतह-कार्बराइज्ड और कठोर होते हैं, और शोर में कमी के लिए, सभी गियर को पीसने या शेविंग से गुजरना पड़ता है। गियरबॉक्स को उनके सेवा जीवन के दौरान तेल परिवर्तन की आवश्यकता नहीं होती है।
5. ब्रेक की विश्वसनीयता 1 मिलियन चक्र से अधिक है।
6. संपूर्ण यात्रा तंत्र की IP54 सुरक्षा रेटिंग है, और ड्राइव मोटर का इन्सुलेशन वर्ग F है।
7. संपूर्ण तंत्र रखरखाव-मुक्त संचालन के लिए डिज़ाइन किया गया है।











सिंगल बीम यूरोपियन इलेक्ट्रिक होइस्ट बहुमुखी उठाने और सामग्री संभालने वाले उपकरण हैं जिनका उपयोग औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जाता है। उनका कॉम्पैक्ट डिज़ाइन, सटीक नियंत्रण और सुरक्षा विशेषताएं उन्हें विभिन्न कार्यों के लिए उपयुक्त बनाती हैं। यहां सिंगल बीम यूरोपियन इलेक्ट्रिक होइस्ट के लिए सामान्य अनुप्रयोग दिए गए हैं:

• विनिर्माण: कच्चे माल, घटकों और तैयार उत्पादों को उठाने और ले जाने जैसे कार्यों के लिए विनिर्माण सुविधाओं में यूरोपीय इलेक्ट्रिक होइस्ट का व्यापक रूप से उपयोग किया जाता है। वे असेंबली लाइनों और उत्पादन प्रक्रियाओं के लिए आवश्यक हैं।
• निर्माण: निर्माण स्थल अक्सर निर्माणाधीन इमारत के विभिन्न स्तरों तक स्टील बीम, कंक्रीट ब्लॉक और निर्माण उपकरण जैसी भारी सामग्री उठाने के लिए इन लहराओं का उपयोग करते हैं।
• वेयरहाउसिंग और लॉजिस्टिक्स: होइस्ट का उपयोग गोदामों और वितरण केंद्रों में सामग्री प्रबंधन कार्यों के लिए किया जाता है। वे माल की आवाजाही, ट्रकों की लोडिंग और अनलोडिंग और फूस के ढेर लगाने में मदद करते हैं।
• रखरखाव और मरम्मत: इलेक्ट्रिक होइस्ट विभिन्न उद्योगों में रखरखाव और मरम्मत कार्य के लिए मूल्यवान उपकरण हैं। वे सर्विसिंग या प्रतिस्थापन के लिए भारी मशीनरी, उपकरण और घटकों को उठाने में सहायता करते हैं।
• कार्यशालाएँ: छोटे पैमाने की कार्यशालाएँ मरम्मत और निर्माण प्रक्रियाओं के दौरान इंजन, वाहन के पुर्जों और अन्य भारी वस्तुओं को उठाने के लिए यूरोपीय इलेक्ट्रिक होइस्ट का उपयोग करती हैं।
• फाउंड्रीज़: फाउंड्रीज़ और धातु सुविधाओं में, होइस्ट का उपयोग पिघली हुई धातु, सांचे और भारी धातु की ढलाई को उठाने और परिवहन के लिए किया जाता है।
• ऑटोमोटिव उद्योग: कार बॉडी, इंजन और ट्रांसमिशन असेंबलियों को उठाने जैसे कार्यों के लिए ऑटोमोटिव विनिर्माण और मरम्मत में होइस्ट आवश्यक हैं।
• कृषि: कृषि सेटिंग में, लहरा का उपयोग भारी चारे की बोरियों, मशीनरी और खेती के कार्यों में उपयोग किए जाने वाले उपकरणों को उठाने और परिवहन करने के लिए किया जाता है।
• खनन और उत्खनन: यूरोपीय इलेक्ट्रिक होइस्ट का उपयोग भारी अयस्क, चट्टानों और मशीनरी को भूमिगत या सतह पर उठाने और ले जाने के लिए खनन और उत्खनन कार्यों में किया जाता है।
• जहाज निर्माण: शिपयार्ड पतवार, इंजन और कार्गो के बड़े हिस्से सहित जहाज के घटकों को उठाने और व्यवस्थित करने के लिए होइस्ट का उपयोग करते हैं।
• एयरोस्पेस उद्योग: एयरोस्पेस विनिर्माण और रखरखाव सुविधाओं में, विमान के घटकों, इंजनों और उपकरणों को संभालने के लिए होइस्ट का उपयोग किया जाता है।
• बिजली संयंत्र: बिजली उत्पादन सुविधाएं टर्बाइन, जनरेटर और अन्य भारी मशीनरी के रखरखाव और मरम्मत के लिए होइस्ट का उपयोग करती हैं।
• उपयोगिताएँ: उपयोगिता कंपनियाँ बिजली लाइनों, ट्रांसफार्मर और अन्य बुनियादी ढांचे के रखरखाव के लिए होइस्ट का उपयोग करती हैं।
• तेल और गैस उद्योग: तेल और गैस की खोज और उत्पादन में, अपतटीय और तटवर्ती रिगों पर ड्रिलिंग उपकरण और सामग्रियों को संभालने के लिए होइस्ट का उपयोग किया जाता है।
• रासायनिक और पेट्रोकेमिकल उद्योग: होइस्ट का उपयोग रासायनिक और पेट्रोकेमिकल प्रसंस्करण संयंत्रों में सामग्री प्रबंधन और रखरखाव के लिए किया जाता है।
• खाद्य और पेय उद्योग: यूरोपीय इलेक्ट्रिक होइस्ट का उपयोग खाद्य प्रसंस्करण संयंत्रों में भारी कंटेनरों, उपकरणों और सामग्रियों को उठाने और स्थानांतरित करने के लिए किया जाता है।





सिंगल बीम यूरोपियन इलेक्ट्रिक होइस्ट की उत्पादन प्रक्रिया में डिजाइन और विनिर्माण से लेकर गुणवत्ता नियंत्रण और परीक्षण तक कई चरण शामिल हैं।



● डिज़ाइन और इंजीनियरिंग:

■ प्रक्रिया डिजाइन और इंजीनियरिंग चरण से शुरू होती है, जहां इंजीनियर और डिजाइनर लहरा के लिए विस्तृत योजना बनाते हैं। इसमें लहरा की उठाने की क्षमता, आयाम, सामग्री, सुरक्षा सुविधाएँ और विद्युत घटकों को निर्दिष्ट करना शामिल है।



● सामग्री खरीद:

■ एक बार डिज़ाइन को अंतिम रूप देने के बाद, आवश्यक कच्चे माल और घटकों को मंगाया जाता है। इसमें स्टील, विद्युत घटक, मोटर, गियरबॉक्स, तार रस्सी या चेन और सुरक्षा उपकरण शामिल हो सकते हैं।



● घटकों का विनिर्माण:

■ होइस्ट के विभिन्न घटकों का निर्माण अलग-अलग किया जाता है। इसमें मशीनिंग पार्ट्स, संरचनात्मक घटकों का निर्माण और विद्युत उप-प्रणालियों को असेंबल करना शामिल है।



● विधानसभा:

■ लहरा को उत्पादन मंजिल पर इकट्ठा किया जाता है। इसमें मोटर, गियरबॉक्स, होइस्ट ड्रम या चेन व्हील, लोड ब्लॉक और अन्य महत्वपूर्ण घटकों को होइस्ट फ्रेम से जोड़ना शामिल है।



● विद्युत वायरिंग:

■ विद्युत घटक, जैसे कि सीमा स्विच, नियंत्रण पैनल, आपातकालीन स्टॉप बटन और मोटर, तार से जुड़े होते हैं और होइस्ट के नियंत्रण प्रणाली में एकीकृत होते हैं।



● गुणवत्ता नियंत्रण और निरीक्षण:

■ पूरी असेंबली प्रक्रिया के दौरान, गुणवत्ता नियंत्रण निरीक्षक होइस्ट के घटकों और उप-प्रणालियों की जांच करते हैं ताकि यह सुनिश्चित किया जा सके कि वे डिजाइन विनिर्देशों और सुरक्षा मानकों को पूरा करते हैं। किसी भी दोष या विचलन को संबोधित और ठीक किया जाता है।



● परीक्षण:

■ एक बार जब लहरा पूरी तरह से इकट्ठा हो जाता है, तो इसका व्यापक परीक्षण किया जाता है। इसमें यह सुनिश्चित करने के लिए कार्यात्मक परीक्षण शामिल हैं कि सभी नियंत्रण प्रणालियाँ इच्छानुसार काम करती हैं, उठाने की क्षमता को सत्यापित करने के लिए लोड परीक्षण, और यह पुष्टि करने के लिए सुरक्षा परीक्षण कि सभी सुरक्षा सुविधाएँ सही ढंग से काम करती हैं।



● पेंटिंग और फिनिशिंग:

■ होइस्ट के फ्रेम और घटकों को जंग से बचाने और आकर्षक स्वरूप प्रदान करने के लिए पेंट और तैयार किया जाता है।



● दस्तावेज़ीकरण और अनुपालन:

■ प्रलेखन, जिसमें उपयोगकर्ता मैनुअल, सुरक्षा प्रमाणपत्र और यूरोपीय या अंतर्राष्ट्रीय मानकों (जैसे EN 14492-2) का अनुपालन शामिल है, फहराने के साथ तैयार किया जाता है।



● पैकेजिंग:

■ परिवहन और हैंडलिंग के दौरान इसे सुरक्षित रखने के लिए होइस्ट को सावधानीपूर्वक पैक किया जाता है। क्षति को रोकने के लिए महत्वपूर्ण घटकों की सुरक्षा पर विशेष ध्यान दिया जाता है।



● शिपिंग और डिलिवरी:

■ पैकेज्ड होइस्ट निर्माता के वितरण मॉडल के आधार पर वितरकों, पुनर्विक्रेताओं या सीधे अंतिम-उपयोगकर्ताओं को भेजे जाते हैं।



● स्थापना और कमीशनिंग:

■ डिलीवरी के बाद, उचित सेटअप और संचालन सुनिश्चित करने के लिए होइस्ट को प्रशिक्षित तकनीशियनों द्वारा इंस्टॉलेशन और कमीशनिंग की आवश्यकता हो सकती है।



● प्रशिक्षण और सहायता:

■ निर्माता होइस्ट के सुरक्षित और कुशल संचालन को सुनिश्चित करने के लिए उपयोगकर्ताओं या सेवा कर्मियों को प्रशिक्षण और तकनीकी सहायता प्रदान कर सकते हैं।



● रखरखाव एवं सेवा:

■ निर्माता अक्सर अपने पूरे सेवा जीवन के दौरान होइस्ट को अच्छी कार्यशील स्थिति में रखने के लिए रखरखाव और सेवा पैकेज की पेशकश करते हैं।
