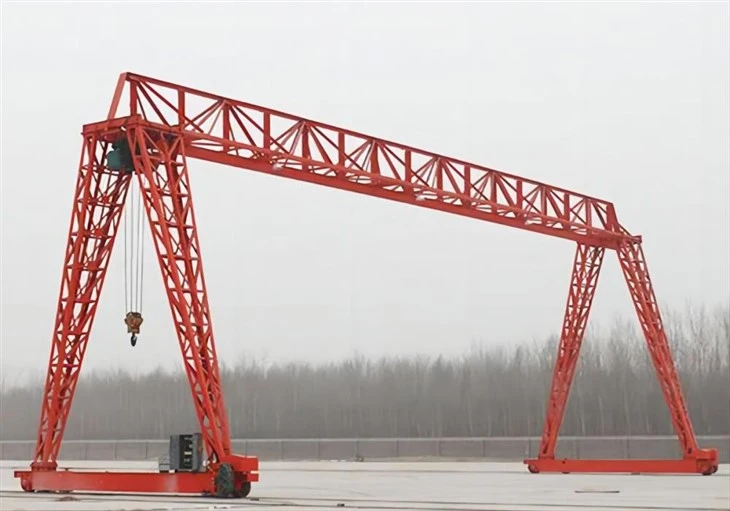

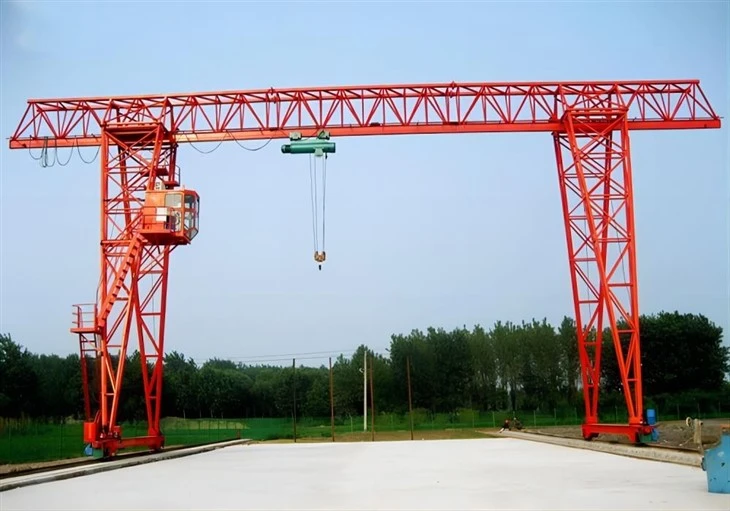

पुल निर्माण के लिए गैन्ट्री क्रेन

पुल निर्माण के लिए गैन्ट्री क्रेन भारी मशीनरी का एक विशेष टुकड़ा है जिसे पुलों के निर्माण और संयोजन में सहायता के लिए डिज़ाइन किया गया है। ये क्रेन गर्डर्स, बीम, सेगमेंट और अन्य निर्माण सामग्री जैसे भारी पुल घटकों को संभालने और व्यवस्थित करने के लिए आवश्यक हैं।







● उच्च उठाने की क्षमता: हमारे पुल निर्माण गैन्ट्री क्रेन को भारी भार उठाने के लिए इंजीनियर किया गया है, जो उन्हें चुनौतीपूर्ण निर्माण वातावरण में भी बड़े पुल घटकों को संभालने के लिए उपयुक्त बनाता है।



● बहुमुखी डिज़ाइन: ये गैन्ट्री क्रेन विभिन्न कॉन्फ़िगरेशन में आते हैं, जिसमें सिंगल गर्डर और डबल गर्डर मॉडल शामिल हैं, जो आपको वह चुनने की अनुमति देता है जो आपकी विशिष्ट पुल निर्माण आवश्यकताओं के लिए सबसे उपयुक्त है।



● सटीक स्थिति निर्धारण: उन्नत नियंत्रण प्रणालियों और सटीक इंजीनियरिंग से सुसज्जित, हमारे गैन्ट्री क्रेन सटीक लोड स्थिति और संचलन प्रदान करते हैं, जिससे पुल खंडों की सटीक असेंबली सुनिश्चित होती है।



● गतिशीलता: कुछ मॉडल रबर टायर या ट्रैक के साथ डिज़ाइन किए गए हैं, जो उन्हें निर्माण स्थलों पर मोबाइल और बहुमुखी बनाते हैं। यह गतिशीलता क्रेन को आवश्यकतानुसार आसानी से पुनः स्थापित करने में सक्षम बनाती है।



● सुरक्षा: पुल निर्माण में सुरक्षा सर्वोपरि है। हमारे गैन्ट्री क्रेन में ऑपरेटरों और निर्माण टीम दोनों की भलाई सुनिश्चित करने के लिए ओवरलोड सुरक्षा, आपातकालीन स्टॉप बटन और टक्कर-रोधी प्रणाली जैसे सुरक्षा उपकरण हैं।



● रिमोट कंट्रोल: कुछ मॉडलों को दूर से संचालित किया जा सकता है, जिससे ऑपरेटर को कार्य क्षेत्र का स्पष्ट दृश्य मिल सकता है और सुरक्षित और कुशल संचालन सुनिश्चित हो सकता है।



● मौसम प्रतिरोध: पुल का निर्माण अक्सर चुनौतीपूर्ण मौसम की स्थिति में होता है। हमारे गैन्ट्री क्रेन विभिन्न मौसम तत्वों का सामना करने के लिए बनाए गए हैं, जो साल भर विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।



● रखरखाव में आसानी: हम निर्माण परियोजनाओं में डाउनटाइम को कम करने के महत्व को समझते हैं। हमारे क्रेन सुलभ घटकों और उपयोगकर्ता के अनुकूल इंटरफेस के साथ रखरखाव में आसानी के लिए डिज़ाइन किए गए हैं।









पुल निर्माण में उपयोग की जाने वाली गैन्ट्री क्रेन में कई प्रमुख घटक होते हैं जो भारी पुल निर्माण सामग्री को उठाने, स्थानांतरित करने और स्थिति में लाने के लिए एक साथ काम करते हैं। पुल निर्माण के लिए विशिष्ट गैन्ट्री क्रेन के प्राथमिक घटक यहां दिए गए हैं:



●गैन्ट्री फ्रेम: गैन्ट्री फ्रेम क्रेन की मुख्य संरचना है और पूरे सिस्टम के लिए ढांचा प्रदान करता है। इसमें आमतौर पर दो ऊर्ध्वाधर पैर और एक क्षैतिज बीम (एकल गर्डर या डबल गर्डर) होता है जो पैरों के बीच के अंतर को फैलाता है। गैन्ट्री फ्रेम क्रेन के संचालन के लिए स्थिरता और समर्थन प्रदान करता है।





● उठाने की प्रणाली: पुल निर्माण के लिए गैन्ट्री क्रेन की उठाने की प्रणाली एक महत्वपूर्ण घटक है जो भारी पुल निर्माण सामग्री को उठाने और नीचे लाने के लिए जिम्मेदार है। इसमें कई प्रमुख तत्व शामिल हैं जो सुरक्षित और कुशल उठाने के संचालन को सुनिश्चित करने के लिए एक साथ काम करते हैं।

उत्थापन तंत्र: उत्थापन तंत्र में उत्थापन मोटर, ड्रम और संबंधित घटक शामिल होते हैं जो भार उठाने और कम करने को नियंत्रित करते हैं। यह भार की सटीक और नियंत्रित गति प्रदान करने के लिए जिम्मेदार है

▄होइस्ट मोटर: होइस्ट मोटर एक इलेक्ट्रिक मोटर है जो भार उठाने और कम करने के लिए आवश्यक शक्ति प्रदान करती है। यह आमतौर पर गैन्ट्री क्रेन के ऊर्ध्वाधर पैरों के शीर्ष के पास या क्षैतिज बीम पर स्थित होता है। विभिन्न भार क्षमताओं को समायोजित करने के लिए मोटर का पावर आउटपुट समायोज्य है।

▄होइस्ट ड्रम: होइस्ट ड्रम एक बेलनाकार ड्रम या स्पूल होता है जिसके चारों ओर लिफ्टिंग केबल या तार की रस्सी लपेटी जाती है। जब होइस्ट मोटर ड्रम को घुमाती है, तो यह घूर्णन की दिशा के आधार पर या तो भार को बढ़ाती है या कम करती है। ड्रम का आकार और डिज़ाइन क्रेन की उठाने की क्षमता से निर्धारित होता है।

▄तार रस्सी: लिफ्टिंग केबल या तार रस्सी एक छोर पर होइस्ट ड्रम से जुड़ी होती है और दूसरे छोर पर लिफ्टिंग हुक या अन्य अटैचमेंट पॉइंट होती है। यह पुल निर्माण सामग्री को सुरक्षित करने और उठाने का प्राथमिक साधन है। ये केबल उच्च शक्ति वाले स्टील से बने होते हैं और क्रेन की उठाने की क्षमता से मेल खाने के लिए विभिन्न व्यास और कॉन्फ़िगरेशन में आते हैं।

▄लिफ्टिंग हुक या अटैचमेंट: लिफ्टिंग हुक या अटैचमेंट वह उपकरण है जिसका उपयोग उठाए जाने वाले भार से जुड़ने के लिए किया जाता है। इसे आमतौर पर भार को सुरक्षित रूप से पकड़ने और उठाने के दौरान फिसलने या गिरने से रोकने के लिए डिज़ाइन किया गया है। अतिरिक्त सुरक्षा के लिए हुक को सुरक्षा कुंडी या लॉकिंग तंत्र से सुसज्जित किया जा सकता है।

▄ब्रेक: ब्रेक लहरा तंत्र के आवश्यक घटक हैं, और वे भार को नियंत्रित रूप से रोकने और पकड़ने की सुविधा प्रदान करते हैं। वे तब संलग्न होते हैं जब होइस्ट मोटर सक्रिय रूप से भार नहीं उठा रही है या कम नहीं कर रही है, जिससे अनपेक्षित गति को रोका जा सके।





●ग्राउंड कैरिज: जिन्हें एंड ट्रक या ट्रॉली ट्रक के रूप में भी जाना जाता है, पुल निर्माण में उपयोग किए जाने वाले गैन्ट्री क्रेन के आवश्यक घटक हैं। वे क्रेन के पूरे वजन का समर्थन करने और जमीन पर रेल या पटरियों के साथ इसकी आवाजाही को सुविधाजनक बनाने के लिए जिम्मेदार हैं। ग्राउंड कैरिज क्रेन की स्थिरता और गतिशीलता सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं।

▄ व्हील असेंबलियाँ: ग्राउंड कैरिज व्हील असेंबलियों से सुसज्जित हैं जो जमीन पर रेल या पटरियों के साथ सीधा संपर्क बनाती हैं। ये पहिये आम तौर पर भारी भार झेलने और सुचारू गति सुनिश्चित करने के लिए स्टील जैसी उच्च शक्ति वाली सामग्री से बने होते हैं। उपयोग किए जाने वाले कुछ सामान्य प्रकार के पहियों में फ़्लैंग्ड पहिये और वी-ग्रूव पहिये शामिल हैं, जो रेल या ट्रैक के डिज़ाइन पर निर्भर करते हैं।

▄ड्राइव और मोटर्स: कुछ गैन्ट्री क्रेन डिज़ाइनों में, ग्राउंड कैरिज को स्व-चालित गति को सक्षम करने के लिए मोटर चालित किया जाता है। मोटर्स व्हील असेंबलियों से जुड़े होते हैं, जिससे क्रेन ऑपरेटर को रेल या पटरियों के साथ क्रेन की पार्श्व गति को नियंत्रित करने की अनुमति मिलती है। यह मोटरीकरण सटीक स्थिति और गतिशीलता प्रदान करता है।

▄ब्रेक: ब्रेक को व्हील असेंबलियों में एकीकृत किया जाता है ताकि यह सुनिश्चित किया जा सके कि आवश्यकता पड़ने पर गैन्ट्री क्रेन रुक सके और अपनी स्थिति बनाए रख सके। ये ब्रेक मैन्युअल रूप से या स्वचालित रूप से लगाए जा सकते हैं और सुरक्षा और सटीक लोड स्थिति के लिए महत्वपूर्ण हैं।

▄बियरिंग और एक्सल: ग्राउंड कैरिज में बीयरिंग और एक्सल होते हैं जो पहियों को आसानी से घूमने की अनुमति देते हैं। इन घटकों को क्रेन के वजन और क्रेन आंदोलन के दौरान उत्पन्न किसी भी गतिशील बल को संभालने के लिए डिज़ाइन किया गया है।

▄संरेखण और ट्रैकिंग सिस्टम: यह सुनिश्चित करने के लिए कि गैन्ट्री क्रेन सीधे और संरेखित पथ में चलती है, संरेखण और ट्रैकिंग सिस्टम को अक्सर ग्राउंड कैरिज में शामिल किया जाता है। ये सिस्टम पटरी से उतरने से रोकने और यात्रा के दौरान क्रेन की स्थिरता बनाए रखने में मदद करते हैं।

▄सुरक्षा विशेषताएं: ग्राउंड कैरिज, अन्य क्रेन घटकों की तरह, सीमा स्विच और टकराव-रोधी प्रणालियों जैसी सुरक्षा सुविधाओं से सुसज्जित हैं। ये सुविधाएँ दुर्घटनाओं को रोकने, क्रेन और उसके आसपास की सुरक्षा करने और निर्माण स्थल पर सुरक्षित संचालन सुनिश्चित करने में मदद करती हैं।





● रेल या ट्रैक: रेल या ट्रैक जमीन पर स्थापित होते हैं और गैन्ट्री क्रेन की आवाजाही के लिए एक गाइड के रूप में काम करते हैं। क्रेन के अंतिम ट्रक इन रेलों के साथ चलते हैं, जिससे क्रेन निर्माण स्थल को पार करने और जहां आवश्यक हो वहां खुद को स्थापित करने में सक्षम हो जाती है।





● मुख्य गर्डर: मुख्य गर्डर, जिसे अक्सर ब्रिज गर्डर या केवल गर्डर के रूप में जाना जाता है, पुल निर्माण में उपयोग किए जाने वाले गैन्ट्री क्रेन का एक महत्वपूर्ण संरचनात्मक घटक है। यह उठाने की व्यवस्था का समर्थन करने और स्पैन के साथ क्रेन की आवाजाही को सुविधाजनक बनाने में एक मौलिक भूमिका निभाता है।

▄गर्डर संरचना: मुख्य गर्डर आम तौर पर एक क्षैतिज, बॉक्स-जैसी या आई-बीम-आकार की संरचना होती है जो गैन्ट्री क्रेन के दो ऊर्ध्वाधर पैरों के बीच की चौड़ाई तक फैली होती है। यह क्रेन का ऊपरी फ्रेम बनाता है और उठाने वाले तंत्र के लिए प्राथमिक समर्थन प्रदान करता है।

▄सामग्री: मुख्य गर्डरों का निर्माण संरचनात्मक स्टील या विशेष मिश्र धातु इस्पात जैसी उच्च शक्ति वाली सामग्रियों से किया जाता है, ताकि यह सुनिश्चित किया जा सके कि वे भारी भार संभाल सकें और पुल निर्माण के दौरान लगाए गए तनाव का सामना कर सकें।

▄गर्डर अनुभाग: क्रेन के डिज़ाइन और उठाने की क्षमता के आधार पर, मुख्य गार्डर में एक या अधिक अनुभाग शामिल हो सकते हैं जो एक साथ बोल्ट या वेल्डेड होते हैं। इन अनुभागों को भार को समान रूप से वितरित करने और संरचनात्मक अखंडता बनाए रखने के लिए डिज़ाइन किया गया है।

▄क्रॉस ब्रेसिंग: गर्डर की स्थिरता और कठोरता को बढ़ाने के लिए, क्रॉस ब्रेसिंग को इसके डिजाइन में शामिल किया जा सकता है। इन ब्रेसिंग घटकों को उठाने और आंदोलन के दौरान विरूपण और स्विंग को रोकने के लिए गर्डर की लंबाई के साथ विभिन्न अंतरालों पर तैनात किया जाता है।





● पुल निर्माण में उपयोग की जाने वाली गैन्ट्री क्रेन का क्रेन यात्रा तंत्र जमीन पर रेल या पटरियों के साथ पूरी क्रेन को स्थानांतरित करने के लिए जिम्मेदार है। यह तंत्र क्रेन को निर्माण स्थल को पार करने और लिफ्टिंग और असेंबली कार्यों के लिए आवश्यक स्थिति में खुद को स्थापित करने में सक्षम बनाता है।

▄ अंतिम गाड़ियाँ: अंतिम गाड़ियाँ पहिएदार या ट्रैक की गई असेंबलियाँ हैं जो गैन्ट्री क्रेन के मुख्य गर्डर (क्षैतिज बीम) के सिरों से जुड़ी होती हैं। वे क्रेन के वजन का समर्थन करते हैं और आंदोलन के लिए आवश्यक ड्राइव और नियंत्रण घटकों को रखते हैं।

▄ पहिये या पटरियाँ: अंतिम गाड़ियाँ पहियों या पटरियों से सुसज्जित होती हैं जो जमीन पर बिछाई गई रेल या पटरियों से संपर्क बनाती हैं। इन पहियों या पटरियों को क्रेन के वजन को संभालने और निर्दिष्ट पथ पर सुचारू आवाजाही सुनिश्चित करने के लिए डिज़ाइन किया गया है।

▄ ड्राइव मोटर्स: आमतौर पर, क्रेन को स्थानांतरित करने के लिए आवश्यक शक्ति प्रदान करने के लिए प्रत्येक अंतिम कैरिज पर एक या अधिक ड्राइव मोटर्स स्थापित की जाती हैं। क्रेन के डिज़ाइन और गतिशीलता आवश्यकताओं के आधार पर ये मोटरें इलेक्ट्रिक, हाइड्रोलिक या डीजल-चालित हो सकती हैं।

▄ गियरबॉक्स और ट्रांसमिशन: ड्राइव मोटर्स गियरबॉक्स और ट्रांसमिशन से जुड़े होते हैं जो क्रेन की गति की गति और दिशा को नियंत्रित करते हैं। ये घटक क्रेन यात्रा के दौरान सटीक नियंत्रण सक्षम करते हैं।

▄ ब्रेक: आवश्यक होने पर क्रेन को रोकने और अपनी जगह पर बनाए रखने के लिए ब्रेक को ड्राइव सिस्टम में एकीकृत किया जाता है। ये ब्रेक सुरक्षा और सटीक स्थिति के लिए आवश्यक हैं।

▄ नियंत्रण प्रणाली: क्रेन यात्रा तंत्र की नियंत्रण प्रणाली में ऑपरेटर के नियंत्रण शामिल होते हैं, जो क्रेन ऑपरेटर को क्रेन को आगे, पीछे, बाएँ और दाएँ ले जाने की अनुमति देते हैं। नियंत्रण कक्ष या केबिन इन नियंत्रणों तक आसान पहुंच प्रदान करता है।

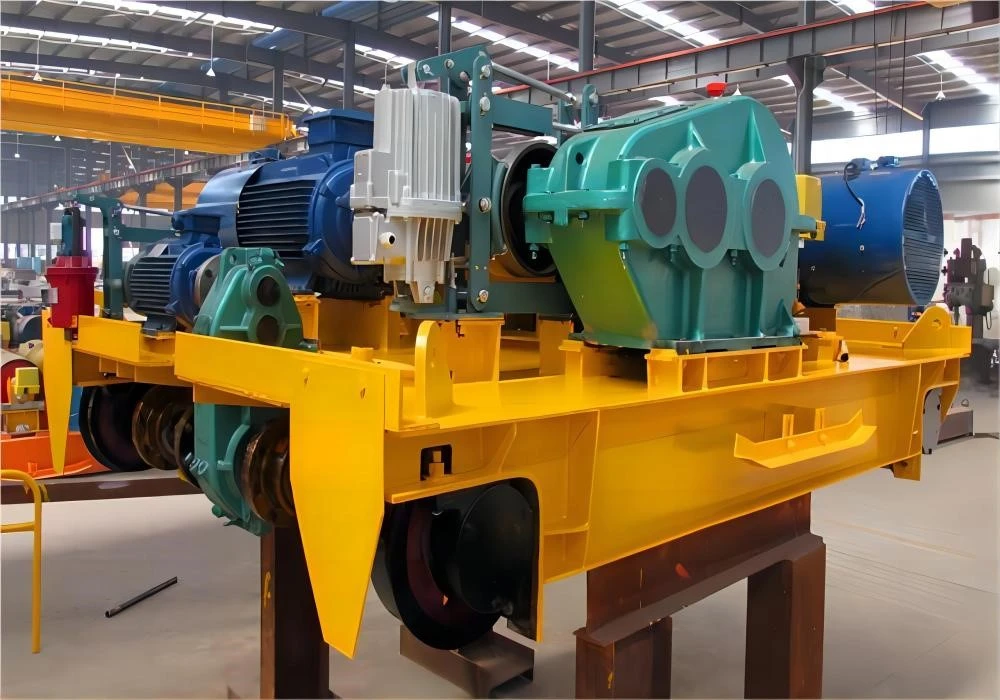

● ट्रॉली ट्रैवर्सिंग तंत्र: पुल निर्माण में उपयोग की जाने वाली गैन्ट्री क्रेन का ट्रॉली ट्रैवर्सिंग तंत्र ट्रॉली को क्रेन के मुख्य गर्डर (क्षैतिज बीम) के साथ ले जाने के लिए जिम्मेदार है। यह तंत्र ट्रॉली को भारी पुल निर्माण सामग्री को उठाने या रखने के लिए वांछित स्थान के ठीक ऊपर उठाने वाले तंत्र, जैसे लहरा और लोड ब्लॉक, को रखने की अनुमति देता है।

▄ ट्रॉली असेंबली: ट्रॉली असेंबली मुख्य गर्डर पर लगी होती है और इसमें गर्डर के साथ चलने के लिए आवश्यक घटक होते हैं। इसमें आम तौर पर एक फ्रेम, पहिये या रोलर्स और ड्राइव घटक होते हैं।

▄ पहिए या रोलर्स: ट्रॉली पहियों या रोलर्स से सुसज्जित है जो मुख्य गर्डर के निचले फ़्लैंज के साथ संपर्क बनाते हैं। ये पहिये या रोलर गर्डर की लंबाई के साथ सुचारू और नियंत्रित गति को सक्षम बनाते हैं।

▄ ड्राइव मैकेनिज्म: ड्राइव मैकेनिज्म ट्रॉली को गर्डर के साथ आगे बढ़ाने के लिए जिम्मेदार है। यह आमतौर पर एक इलेक्ट्रिक मोटर द्वारा संचालित होता है, जिसे ट्रॉली को वांछित स्थिति में ले जाने के लिए दोनों दिशाओं (आगे और पीछे) में संचालित किया जा सकता है।

▄ गियरबॉक्स और ट्रांसमिशन: ड्राइव मोटर्स गियरबॉक्स और ट्रांसमिशन से जुड़े होते हैं जो ट्रॉली की गति और दिशा को नियंत्रित करते हैं। ये घटक ट्रॉली की स्थिति पर सटीक नियंत्रण प्रदान करते हैं।

▄ ब्रेक: आवश्यकता पड़ने पर ट्रॉली को रोकने और उसे अपनी जगह पर बनाए रखने के लिए ब्रेक को ट्रॉली के ड्राइव सिस्टम में एकीकृत किया गया है। ये ब्रेक सुरक्षा और भार की सटीक स्थिति के लिए महत्वपूर्ण हैं।

▄ नियंत्रण प्रणाली: ट्रॉली ट्रैवर्सिंग तंत्र के लिए नियंत्रण प्रणाली में ऑपरेटर के नियंत्रण शामिल हैं, जो क्रेन ऑपरेटर को ट्रॉली को मुख्य गर्डर के साथ ले जाने की अनुमति देते हैं। नियंत्रण कक्ष या केबिन इन नियंत्रणों तक आसान पहुंच प्रदान करता है।

▄ सीमा स्विच: ओवर-ट्रैवल को रोकने के लिए ट्रॉली पर सीमा स्विच स्थापित किए जाते हैं और यह सुनिश्चित किया जाता है कि ट्रॉली मुख्य गर्डर के साथ निर्दिष्ट सीमा से आगे न बढ़े। यह ट्रॉली को गर्डर के अंत तक पहुंचने या क्रेन के संरचनात्मक घटकों से टकराने से रोकता है।

▄ सुरक्षा विशेषताएं: ट्रॉली ट्रैवर्सिंग तंत्र क्रेन और उसके आसपास दोनों की सुरक्षा के लिए विभिन्न सुरक्षा सुविधाओं से सुसज्जित है। इन सुविधाओं में आपातकालीन स्टॉप बटन, बाधाओं से टकराव से बचने के लिए टक्कर-रोधी प्रणालियाँ और चेतावनी अलार्म शामिल हो सकते हैं।

▄ रिमोट कंट्रोल (वैकल्पिक): कुछ गैन्ट्री क्रेन ट्रॉली मूवमेंट के लिए रिमोट कंट्रोल विकल्प प्रदान करते हैं, जिससे ऑपरेटरों को सुरक्षित दूरी से भार को सटीक रूप से रखने की अनुमति मिलती है।

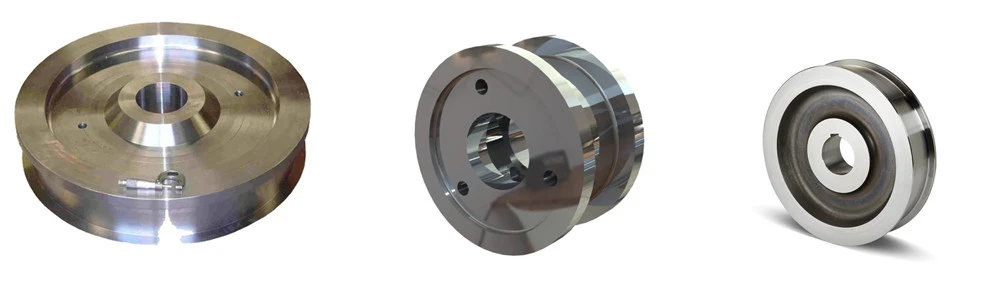

● क्रेन व्हील: क्रेन व्हील पुल निर्माण में उपयोग किए जाने वाले गैन्ट्री क्रेन के अभिन्न अंग हैं। ये पहिये क्रेन के वजन का समर्थन करने और जमीन पर रेल या पटरियों के साथ इसकी आवाजाही को सुविधाजनक बनाने में महत्वपूर्ण भूमिका निभाते हैं।

▄ पहिया डिजाइन: क्रेन के पहिये आम तौर पर एक फ्लैंग्ड या वी-ग्रूव प्रोफाइल के साथ डिजाइन किए जाते हैं, जो इस बात पर निर्भर करता है कि वे किस प्रकार की रेल या ट्रैक पर चलते हैं। डिज़ाइन यह सुनिश्चित करता है कि पहिए रेल के साथ संपर्क बनाए रखें और क्रेन की आवाजाही के दौरान स्थिरता प्रदान करें।

▄ सामग्री: क्रेन के पहिये उच्च शक्ति वाली सामग्री जैसे स्टील या विशेष मिश्र धातुओं से निर्मित होते हैं। सामग्री का चुनाव क्रेन की भार क्षमता और जिस सतह से वे गुजरेंगे, जैसे कारकों पर निर्भर करता है।

▄ बियरिंग्स: व्हील असेंबली उच्च गुणवत्ता वाले बियरिंग्स से सुसज्जित हैं जो पहियों को आसानी से घूमने की अनुमति देती हैं। इन बीयरिंगों को क्रेन के वजन और आंदोलन के दौरान उत्पन्न गतिशील बलों का सामना करने के लिए डिज़ाइन किया गया है।

▄ एक्सल: एक्सल पहियों को व्हील असेंबली या अंतिम कैरिज से जोड़ने के लिए जिम्मेदार होते हैं। वे यह सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं कि पहिये ठीक से संरेखित हैं और सुरक्षित रूप से जुड़े हुए हैं।

▄ पहिया संरेखण: क्रेन की स्थिरता बनाए रखने और पटरी से उतरने से रोकने के लिए उचित पहिया संरेखण आवश्यक है। व्हील असेंबलियाँ संरेखण प्रणालियों से सुसज्जित हो सकती हैं जो यह सुनिश्चित करने में मदद करती हैं कि पहिये रेल या पटरियों पर बने रहें।

▄ ब्रेक: आवश्यक होने पर क्रेन को नियंत्रित रूप से रोकने और पकड़ने की अनुमति देने के लिए ब्रेक को व्हील असेंबली में एकीकृत किया जाता है। ये ब्रेक क्रेन की सुरक्षा और सटीक स्थिति के लिए महत्वपूर्ण हैं।

▄ सुरक्षा विशेषताएं: क्रेन के पहियों में पटरी से उतरने-रोधी उपकरण जैसी सुरक्षा विशेषताएं शामिल हो सकती हैं जो क्रेन को गलती से ट्रैक या रेल छोड़ने से रोकने में मदद करती हैं। ये सुविधाएँ क्रेन संचालन की सुरक्षा को बढ़ाती हैं।

▄ भार वितरण: क्रेन के पहियों को क्रेन के वजन को कई पहियों और धुरी पर समान रूप से वितरित करने के लिए डिज़ाइन किया गया है। यह वितरण स्थिरता बनाए रखने के लिए महत्वपूर्ण है, खासकर भारी भार उठाते और ले जाते समय।



● क्रेन हुक: क्रेन हुक पुल निर्माण में उपयोग की जाने वाली गैन्ट्री क्रेन का एक अनिवार्य घटक है, जो गर्डर्स, बीम और खंडों जैसे भारी पुल निर्माण सामग्री को जोड़ने और उठाने के लिए जिम्मेदार है। सुरक्षित और कुशल उठाने के संचालन को सुनिश्चित करने के लिए क्रेन हुक का डिज़ाइन और निर्माण महत्वपूर्ण है।

▄ हुक असेंबली: क्रेन हुक असेंबली में आम तौर पर एक मुख्य हुक होता है, जो प्राथमिक उठाने वाला बिंदु होता है, और अक्सर एक माध्यमिक सुरक्षा कुंडी या लैचलॉक होता है। मुख्य हुक को भार के साथ सुरक्षित रूप से जुड़ने के लिए डिज़ाइन किया गया है, जबकि कुंडी या लैचलॉक उठाने के दौरान भार को आकस्मिक रूप से खुलने से रोकने में मदद करता है।

▄ सामग्री: क्रेन हुक आमतौर पर उच्च शक्ति वाले स्टील या मिश्र धातु सामग्री से बने होते हैं, यह सुनिश्चित करते हुए कि वे विरूपण या विफलता के बिना भारी भार का सामना कर सकते हैं। सामग्री का चुनाव क्रेन की उठाने की क्षमता और विशिष्ट अनुप्रयोग पर निर्भर करता है।

▄ लोड रेटिंग: क्रेन हुक को विशिष्ट लोड क्षमताओं के लिए रेट किया जाता है, जो हुक पर स्पष्ट रूप से चिह्नित या लेबल किए जाते हैं। ये रेटिंग हुक द्वारा सुरक्षित रूप से उठाए जा सकने वाले अधिकतम वजन के बारे में जानकारी प्रदान करती हैं।

▄ गला खोलना: क्रेन हुक का गला खोलना हुक के अंदरूनी किनारे और कुंडी या लैचलॉक की नोक के बीच का स्थान है। इसे इच्छित लोड अटैचमेंट, जैसे स्लिंग, हथकड़ी, या अन्य उठाने वाले उपकरणों को समायोजित करने के लिए डिज़ाइन किया जाना चाहिए।

▄ कुंडी या कुंडी: उठाने के दौरान भार को गलती से हुक से निकलने से रोकने के लिए कई क्रेन हुक एक कुंडी या कुंडी तंत्र से सुसज्जित होते हैं। कुंडी या लैचलॉक को मैन्युअल रूप से संचालित किया जा सकता है और भार उठाने पर अक्सर यह स्वचालित रूप से चालू हो जाता है।

▄ सुरक्षा विशेषताएं: क्रेन हुक को सुरक्षा को ध्यान में रखकर डिज़ाइन किया गया है और इसमें अतिरिक्त सुविधाएं शामिल हो सकती हैं जैसे कि एक कुंडा तंत्र जो निलंबित होने पर लोड को घूमने की अनुमति देता है या एक अंतर्निहित अधिभार संरक्षण प्रणाली जो हुक की रेटेड क्षमता से अधिक लोड होने पर अलार्म ट्रिगर करती है .





● मोटर: मोटर पुल निर्माण में उपयोग की जाने वाली गैन्ट्री क्रेन का एक महत्वपूर्ण घटक है, क्योंकि यह क्रेन के विभिन्न तंत्रों और कार्यों को संचालित करने के लिए आवश्यक शक्ति प्रदान करता है। गैन्ट्री क्रेन में उपयोग की जाने वाली मोटरें आम तौर पर इलेक्ट्रिक मोटर होती हैं, और वे क्रेन की प्रणाली के भीतर विभिन्न उद्देश्यों को पूरा करती हैं।

▄ होइस्ट मोटर: होइस्ट मोटर भारी पुल निर्माण सामग्री, जैसे गर्डर्स, बीम और सेगमेंट को उठाने और कम करने के लिए जिम्मेदार है। यह सीधे लहरा तंत्र से जुड़ा होता है, जो भार को उठाने और कम करने के लिए ड्रम के चारों ओर उठाने वाली केबल या तार की रस्सी को घुमाता और खोलता है। होइस्ट मोटर्स को सुरक्षित और सटीक उठाने के संचालन को सुनिश्चित करने के लिए उच्च टोक़ और सटीक नियंत्रण के लिए डिज़ाइन किया गया है।

▄ ट्रॉली मोटर: ट्रॉली मोटर गैन्ट्री क्रेन के मुख्य गर्डर के साथ ट्रॉली की गति को शक्ति प्रदान करती है। यह क्रेन ऑपरेटर को भारी पुल घटकों को उठाने या रखने के लिए वांछित स्थान के ठीक ऊपर उत्थापन तंत्र, जैसे लहरा और लोड ब्लॉक, को रखने की अनुमति देता है। ट्रॉली मोटरें गर्डर के साथ नियंत्रित पार्श्व यात्रा प्रदान करती हैं।

▄ क्रेन ट्रैवल मोटर: कुछ गैन्ट्री क्रेन मोटर चालित अंत कैरिज या पहियों से सुसज्जित हैं जो जमीन पर रेल या पटरियों के साथ स्व-चालित क्रेन आंदोलन को सक्षम करते हैं। क्रेन ट्रैवल मोटर इन पहियों को शक्ति प्रदान करती है, जिससे क्रेन को निर्माण स्थल को पार करने और उठाने और संयोजन कार्यों के लिए आवश्यकतानुसार स्थिति में आने की अनुमति मिलती है।

▄ ड्राइव मोटर्स (वैकल्पिक): कुछ कॉन्फ़िगरेशन में, गैन्ट्री क्रेन में विशिष्ट पहियों या असेंबली पर अतिरिक्त ड्राइव मोटर्स हो सकते हैं, जो उन्हें ड्राइव पहियों में बदल देते हैं। ये मोटरें सटीक स्थिति और गतिशीलता के लिए अतिरिक्त प्रणोदन और नियंत्रण प्रदान करती हैं, विशेष रूप से जटिल निर्माण वातावरण में।





●ध्वनि और प्रकाश अलार्म प्रणाली और सीमा स्विच और सुरक्षा भाग

▄ ध्वनि और प्रकाश अलार्म सिस्टम: ध्वनि और प्रकाश अलार्म सिस्टम क्रेन ऑपरेटरों, ग्राउंड कर्मियों और क्रेन के आसपास के अन्य श्रमिकों को दृश्य और श्रव्य चेतावनी प्रदान करने के लिए डिज़ाइन किए गए हैं। ये अलार्म व्यक्तियों को संभावित खतरनाक स्थितियों के प्रति सचेत करते हैं और उन्हें उचित कार्रवाई करने के लिए प्रेरित करते हैं। अलार्म सिस्टम को विभिन्न घटनाओं से चालू किया जा सकता है, जैसे क्रेन की आवाजाही, लोड सीमा के करीब आना, या विशिष्ट परिस्थितियों पर ध्यान देने की आवश्यकता होती है। ध्वनि और प्रकाश अलार्म प्रणाली के प्रमुख घटकों में शामिल हैं:

▄ सीमा स्विच: सीमा स्विच सुरक्षा उपकरण हैं जिन्हें सुरक्षित परिचालन सीमा को परिभाषित करने के लिए रणनीतिक रूप से क्रेन पर रखा जाता है। क्रेन को इन सीमाओं से आगे बढ़ने से रोकने के लिए उन्हें अक्सर क्रेन के यात्रा पथ के अंत में तैनात किया जाता है। सीमा स्विच टकराव, ओवरट्रैवल और अन्य असुरक्षित स्थितियों को रोकने में मदद करते हैं। जब क्रेन अपनी यात्रा की सीमा तक पहुंच जाती है, तो सीमा स्विच क्रेन के नियंत्रण को उसकी गति को रोकने या उलटने के लिए ट्रिगर कर देता है। सीमा स्विच का उपयोग ट्रॉली और यात्रा दोनों गतिविधियों के लिए किया जा सकता है।

▄सुरक्षा भाग: सुरक्षित संचालन सुनिश्चित करने के लिए गैन्ट्री क्रेन सिस्टम में विभिन्न सुरक्षा भागों और तंत्रों को नियोजित किया जाता है। इन घटकों को दुर्घटनाओं को रोकने, जोखिमों को कम करने और कर्मियों और उपकरणों की सुरक्षा के लिए डिज़ाइन किया गया है। सुरक्षा भागों के उदाहरणों में शामिल हैं:





● नियंत्रण मोड: पुल निर्माण में उपयोग की जाने वाली गैन्ट्री क्रेन का नियंत्रण मोड उठाने, ट्रॉली आंदोलन और क्रेन यात्रा सहित विभिन्न क्रेन कार्यों को संचालित और नियंत्रित करने के लिए उपयोग की जाने वाली विधि और प्रणाली को संदर्भित करता है। नियंत्रण मोड का चुनाव क्रेन की जटिलता, गतिविधियों की आवश्यक सटीकता और ऑपरेटर की प्राथमिकताओं जैसे कारकों पर निर्भर करता है।

▄ नियंत्रण मोड: पुल निर्माण में उपयोग की जाने वाली गैन्ट्री क्रेन का नियंत्रण मोड उठाने, ट्रॉली आंदोलन और क्रेन यात्रा सहित विभिन्न क्रेन कार्यों को संचालित और नियंत्रित करने के लिए उपयोग की जाने वाली विधि और प्रणाली को संदर्भित करता है। नियंत्रण मोड का चुनाव क्रेन की जटिलता, गतिविधियों की आवश्यक सटीकता और ऑपरेटर की प्राथमिकताओं जैसे कारकों पर निर्भर करता है।

▄ कैब-नियंत्रित (मास्टर-स्लेव कंट्रोल): इस नियंत्रण मोड में, गैन्ट्री क्रेन आमतौर पर क्रेन पर स्थित ऑपरेटर के केबिन या नियंत्रण पैनल से सुसज्जित होती है। क्रेन ऑपरेटर केबिन में बैठता है या नियंत्रण कक्ष पर खड़ा होता है और जॉयस्टिक, बटन और स्विच के संयोजन का उपयोग करके क्रेन को संचालित करता है। कैब-नियंत्रित क्रेन ऑपरेटर को कार्य क्षेत्र का नज़दीकी दृश्य प्रदान करती है और क्रेन की गतिविधियों पर सटीक नियंत्रण प्रदान करती है। यह नियंत्रण मोड आमतौर पर बड़े और अधिक जटिल गैन्ट्री क्रेन के लिए उपयोग किया जाता है।

▄ रिमोट कंट्रोल: कुछ गैन्ट्री क्रेन रेडियो रिमोट कंट्रोल सिस्टम से लैस हैं जो ऑपरेटर को दूर से क्रेन को नियंत्रित करने की अनुमति देते हैं। ऑपरेटर एक पोर्टेबल रिमोट कंट्रोल डिवाइस रखता है, जो क्रेन के नियंत्रण प्रणाली के साथ वायरलेस तरीके से संचार करता है। रेडियो रिमोट कंट्रोल लचीलापन और सुरक्षा प्रदान करता है, खासकर जब चुनौतीपूर्ण या खतरनाक क्षेत्रों में पोजिशनिंग लोड हो। इसका उपयोग अक्सर पुल निर्माण परियोजनाओं के लिए किया जाता है जहां ऑपरेटर को संपूर्ण निर्माण स्थल का स्पष्ट दृश्य चाहिए होता है।

▄ सीसीटीवी के साथ केबिन-नियंत्रित: यह नियंत्रण मोड क्लोज-सर्किट टेलीविजन (सीसीटीवी) कैमरों के साथ केबिन-नियंत्रित क्रेन के लाभों को जोड़ता है। ऑपरेटर का केबिन उन कैमरों से सुसज्जित है जो कार्य क्षेत्र की वास्तविक समय की वीडियो फ़ीड प्रदान करते हैं, जिससे ऑपरेटर को उन्नत दृश्य के साथ क्रेन की गतिविधियों की निगरानी और नियंत्रण करने की अनुमति मिलती है। यह विशेष रूप से तब उपयोगी होता है जब ऑपरेटर की दृष्टि रेखा बाधित होती है या सीमित स्थानों में काम करते समय।

▄ अर्ध-स्वचालित नियंत्रण: अर्ध-स्वचालित नियंत्रण मोड में, क्रेन ऑपरेटर दोहराए जाने वाले कार्यों या गतिविधियों को करने के लिए पूर्व-प्रोग्राम की गई सेटिंग्स और स्वचालन सुविधाओं का उपयोग कर सकता है। यह मोड प्री-फैब्रिकेटेड ब्रिज घटकों को उठाने और रखने जैसे कार्यों में दक्षता और स्थिरता में सुधार कर सकता है।

▄ प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) नियंत्रण: उन्नत गैन्ट्री क्रेन में पीएलसी-आधारित नियंत्रण प्रणाली शामिल हो सकती है, जो क्रेन आंदोलनों के सटीक स्वचालन और अनुक्रमण की अनुमति देती है। पीएलसी नियंत्रण अत्यधिक अनुकूलन योग्य है और इसे न्यूनतम ऑपरेटर इनपुट के साथ जटिल कार्य करने के लिए प्रोग्राम किया जा सकता है।











वस्तु	कीमत
क्षमता (टी)	15	20	32	50
स्पैन एस (एम)	5-35	10.5-45	10.5-45	10.5-45
उठाने की ऊँचाई (एम)	6-18	6~18	6~18	6~18
उठाने की गति (एम/मिनट)	9.6	7.2	6	6
ट्रॉली की गति (एम/मिनट)	44.1	44.1	42.4	38.5
क्रेन की गति (एम/मिनट)	40.1	40.1	38	44
कार्य कर्तव्य	A5-A6	A5-A6	A5~A6	A5~A6
ट्रैक प्रकार	P38 P43	P43	QU70	QU80







पुल निर्माण परियोजनाओं के लिए उपयोग किए जाने पर गैन्ट्री क्रेन कई फायदे प्रदान करते हैं। ये फायदे उन्हें भारी पुल घटकों को उठाने और स्थापित करने के लिए एक लोकप्रिय विकल्प बनाते हैं। पुल निर्माण में गैन्ट्री क्रेन का उपयोग करने के कुछ प्रमुख लाभ इस प्रकार हैं:



● बहुमुखी प्रतिभा: गैन्ट्री क्रेन बहुमुखी हैं और पुल गर्डरों को उठाने और रखने से लेकर प्रीकास्ट कंक्रीट खंडों को जोड़ने तक, पुल निर्माण कार्यों की एक विस्तृत श्रृंखला के लिए उपयोग किया जा सकता है। वे विभिन्न परियोजना आवश्यकताओं और पुल डिजाइनों के अनुकूल हैं।

● उच्च भार क्षमता: गैन्ट्री क्रेन अत्यधिक भारी भार उठाने में सक्षम हैं, जो उन्हें स्टील गर्डर्स, कंक्रीट सेगमेंट और ब्रिज डेक जैसे बड़े और भारी पुल घटकों को संभालने के लिए उपयुक्त बनाती है।

● सटीक स्थिति निर्धारण: गैन्ट्री क्रेन लोड स्थिति पर सटीक नियंत्रण प्रदान करते हैं। पुल के घटकों को संरेखित और कनेक्ट करते समय यह परिशुद्धता महत्वपूर्ण है, यह सुनिश्चित करते हुए कि वे एक साथ सटीक रूप से फिट होते हैं।

● लचीलापन: गैन्ट्री क्रेन को आसानी से जमीन पर रेल या पटरियों के साथ ले जाया जा सकता है, जिससे उन्हें निर्माण स्थल के साथ विभिन्न बिंदुओं पर भार रखने की अनुमति मिलती है। यह गतिशीलता कुशल परियोजना प्रबंधन के लिए मूल्यवान है।

● सुरक्षा: गैन्ट्री क्रेन विभिन्न सुरक्षा सुविधाओं से सुसज्जित हैं, जिनमें अधिभार संरक्षण, सीमा स्विच, टक्कर-रोधी प्रणाली और आपातकालीन स्टॉप बटन शामिल हैं, जो सुरक्षित क्रेन संचालन सुनिश्चित करते हैं और कर्मियों और उपकरणों की सुरक्षा करते हैं।

● रिमोट कंट्रोल: कई आधुनिक गैन्ट्री क्रेनों को दूर से संचालित किया जा सकता है, जिससे क्रेन ऑपरेटर को सुरक्षित दूरी से गतिविधियों को नियंत्रित करने की अनुमति मिलती है। रिमोट कंट्रोल सुरक्षा बढ़ाता है, खासकर चुनौतीपूर्ण या खतरनाक कार्य वातावरण में।

● दक्षता: गैन्ट्री क्रेन लोड हैंडलिंग और प्लेसमेंट के मामले में कुशल हैं। भार को तेजी से और सटीक रूप से स्थानांतरित करने की उनकी क्षमता निर्माण समय को काफी कम कर सकती है, जिससे लागत बचत हो सकती है।

● कम श्रम: गैन्ट्री क्रेन के उपयोग से भारी उठाने वाले कार्यों में मैन्युअल श्रम की आवश्यकता कम हो सकती है, जिससे श्रमिकों की चोटों और थकान का जोखिम कम हो सकता है।

● लागत प्रभावी: जब बड़े और भारी पुल घटकों को संभालने की बात आती है तो गैन्ट्री क्रेन लागत प्रभावी होती हैं। उनकी दक्षता और भार क्षमता के परिणामस्वरूप अक्सर निवेश पर त्वरित रिटर्न मिलता है।

● अनुकूलन: गैन्ट्री क्रेन को विभिन्न पुल निर्माण परियोजनाओं की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है, जिसमें भार क्षमता, स्पैन चौड़ाई और नियंत्रण प्रणालियों में भिन्नताएं शामिल हैं।









गैन्ट्री क्रेन अपनी बहुमुखी प्रतिभा और भारी उठाने की क्षमता के कारण पुल निर्माण परियोजनाओं के विभिन्न पहलुओं में महत्वपूर्ण भूमिका निभाते हैं। पुल निर्माण में गैन्ट्री क्रेन के कुछ प्रमुख अनुप्रयोग इस प्रकार हैं:



● ब्रिज गर्डर्स को उठाना और पोजिशन करना: गैन्ट्री क्रेन का उपयोग आमतौर पर ब्रिज गर्डर्स को उठाने और सटीक स्थिति में लाने के लिए किया जाता है। वे इन विशाल घटकों को भंडारण क्षेत्रों से पुल निर्माण स्थल तक ले जा सकते हैं और उचित संरेखण और फिट सुनिश्चित करते हुए उन्हें सटीक रूप से स्थापित कर सकते हैं।

● प्रीकास्ट कंक्रीट सेगमेंट को संभालना: कई पुल निर्माण परियोजनाएं ब्रिज डेक निर्माण के लिए प्रीकास्ट कंक्रीट सेगमेंट का उपयोग करती हैं।

● गैन्ट्री क्रेन को इन खंडों को उठाने और रखने के लिए नियोजित किया जाता है, जिससे एक सुरक्षित और सुसंगत पुल डेक बनता है।

● ब्रिज बीम सेट करना: गैन्ट्री क्रेन स्टील आई-बीम और कंक्रीट बीम सहित ब्रिज बीम सेट करने के लिए आदर्श हैं। वे बीम को सटीकता के साथ स्थित कर सकते हैं, यह सुनिश्चित करते हुए कि वे पुल की समर्थन संरचनाओं के साथ सही ढंग से संरेखित हों।

● ब्रिज डेक सेक्शन को असेंबल करना: गैन्ट्री क्रेन का उपयोग ब्रिज डेक के अलग-अलग सेक्शन को असेंबल करने के लिए किया जा सकता है, विशेष रूप से केबल-स्टे और सस्पेंशन ब्रिज के लिए। वे पूर्वनिर्मित खंडों को उठा सकते हैं और रख सकते हैं, जिससे पुल डेक की निरंतर संरचना बनाने में मदद मिलती है।

● ब्रिज पियर्स और एब्यूटमेंट्स की स्थिति: गैन्ट्री क्रेन ब्रिज पियर्स और एब्यूटमेंट्स को उठा और रख सकती हैं। यह पुल निर्माण के शुरुआती चरणों में महत्वपूर्ण है, क्योंकि यह संपूर्ण पुल संरचना की नींव स्थापित करता है।

● पुल विध्वंस: पुराने या क्षतिग्रस्त पुल घटकों को हटाने के लिए पुल विध्वंस परियोजनाओं में गैन्ट्री क्रेन का उपयोग किया जाता है। वे सुरक्षित और कुशलता से मलबे को नष्ट कर सकते हैं और निर्माण स्थल से दूर ले जा सकते हैं।

● ब्रिज बियरिंग्स स्थापित करना: गैन्ट्री क्रेन का उपयोग ब्रिज बियरिंग्स की स्थिति और स्थापना के लिए किया जाता है, जो तापमान परिवर्तन और संरचनात्मक भार के कारण पुल घटकों के नियंत्रित आंदोलन और विस्तार की अनुमति देता है।

● रखरखाव और मरम्मत: गैन्ट्री क्रेन पुलों पर नियमित रखरखाव और मरम्मत कार्य में सहायता कर सकते हैं। वे श्रमिकों और उपकरणों को पुल के विभिन्न हिस्सों तक पहुंचा सकते हैं, निरीक्षण और मरम्मत की सुविधा प्रदान कर सकते हैं।

● ब्रिज विस्तार जोड़ों की स्थापना: गैन्ट्री क्रेन पुल संरचनाओं पर विस्तार जोड़ों की स्थापना को संभाल सकते हैं, यह सुनिश्चित करते हुए कि वे तापमान से संबंधित विस्तार और संकुचन को समायोजित करने के लिए सही ढंग से कार्य करते हैं।

● ब्रिज केबल स्थापना: केबल-रुके पुलों के लिए, गैन्ट्री क्रेन ब्रिज केबल की स्थापना और तनाव में महत्वपूर्ण भूमिका निभाते हैं। वे पुल के डेक को सहारा देने वाले केबलों को सटीक रूप से स्थापित करने और तनाव देने के जटिल कार्य को संभाल सकते हैं।







पुल निर्माण के लिए गैन्ट्री क्रेन की उत्पादन प्रक्रिया में डिजाइन और निर्माण से लेकर असेंबली, परीक्षण और गुणवत्ता नियंत्रण तक कई चरण शामिल हैं। यहां पुल निर्माण में प्रयुक्त गैन्ट्री क्रेन के लिए विशिष्ट उत्पादन प्रक्रिया का अवलोकन दिया गया है:



● डिज़ाइन और इंजीनियरिंग:

■ प्रारंभिक डिजाइन: लोड क्षमता, अवधि और गतिशीलता आवश्यकताओं सहित क्रेन की विशिष्टताओं को निर्धारित करने के लिए इंजीनियर और डिजाइनर ग्राहक के साथ मिलकर काम करते हैं।

■ विस्तृत डिजाइन: एक बार विनिर्देश स्थापित हो जाने के बाद, विस्तृत इंजीनियरिंग चित्र और योजनाएं बनाई जाती हैं, जिसमें मुख्य गर्डर, ट्रॉली, अंत कैरिज और उठाने वाले तंत्र के संरचनात्मक डिजाइन शामिल होते हैं।

■ नियंत्रण प्रणाली डिज़ाइन: नियंत्रण प्रणाली को सटीक और सुरक्षित संचालन सुनिश्चित करने के लिए डिज़ाइन किया गया है, जिसमें मोटर, विद्युत घटकों और सुरक्षा सुविधाओं का चयन शामिल है।



● सामग्री खरीद:

■ सामग्री चयन: उच्च गुणवत्ता वाली सामग्री, जैसे मुख्य गर्डर और महत्वपूर्ण घटकों के लिए स्टील, का चयन डिजाइन विनिर्देशों के आधार पर किया जाता है।

■ घटक खरीद: मोटर, पहिए, बियरिंग और इलेक्ट्रिकल सिस्टम जैसे घटक विश्वसनीय आपूर्तिकर्ताओं से प्राप्त किए जाते हैं।



● विनिर्माण:

■ काटना और आकार देना: स्टील सामग्री को डिज़ाइन विनिर्देशों के अनुसार काटा और आकार दिया जाता है।

■ वेल्डिंग: कुशल वेल्डर वेल्डिंग प्रक्रियाओं के माध्यम से मुख्य गर्डर, अंतिम कैरिज और अन्य संरचनात्मक घटकों को इकट्ठा करते हैं।

■ मशीनिंग: यह सुनिश्चित करने के लिए कि वे डिज़ाइन सहनशीलता को पूरा करते हैं, महत्वपूर्ण घटकों पर सटीक मशीनिंग की जाती है।

■ पेंटिंग या कोटिंग: स्थायित्व और संक्षारण प्रतिरोध को बढ़ाने के लिए स्टील घटकों को पेंट या गैल्वनीकरण जैसे सुरक्षात्मक कोटिंग्स के साथ इलाज किया जाता है।



●विधानसभा:

■ मुख्य गर्डर असेंबली: मुख्य गर्डर को इकट्ठा किया जाता है, और स्थिरता और ताकत बढ़ाने के लिए क्रॉस ब्रेसिंग जोड़ा जाता है।

■ अंतिम कैरिज स्थापना: अंतिम कैरिज मुख्य गर्डर से जुड़े होते हैं, और पहिये या ट्रैक स्थापित होते हैं।

■ ट्रॉली और लिफ्टिंग तंत्र: ट्रॉली असेंबली, होइस्ट और लोड ब्लॉक सहित, स्थापित है और मुख्य गर्डर से जुड़ी हुई है।



●विद्युत एवं नियंत्रण प्रणाली स्थापना:

■ विद्युत तार: केबल, सेंसर और नियंत्रण सहित विद्युत घटक स्थापित और जुड़े हुए हैं।

■ नियंत्रण कक्ष: ऑपरेटर का नियंत्रण कक्ष या केबिन स्थापित है, और नियंत्रण प्रणालियाँ एकीकृत हैं।



●गुणवत्ता नियंत्रण एवं परीक्षण:

■ कार्यात्मक परीक्षण: यह सुनिश्चित करने के लिए कि सभी सिस्टम डिज़ाइन के अनुसार काम करते हैं, क्रेन व्यापक कार्यात्मक परीक्षण से गुजरती है। इसमें लोड परीक्षण, गति नियंत्रण, सुरक्षा सुविधाएँ और आपातकालीन रोक परीक्षण शामिल हैं।

■ संरेखण और अंशांकन: सुचारू और सटीक गति सुनिश्चित करने के लिए क्रेन के संरेखण की जाँच की जाती है।

■ सुरक्षा जाँच: सीमा स्विच, अधिभार संरक्षण और आपातकालीन स्टॉप सिस्टम सहित सभी सुरक्षा सुविधाओं का परीक्षण किया जाता है।



●दस्तावेज़ीकरण और प्रमाणन:

■ दस्तावेज़ीकरण: तकनीकी मैनुअल, ऑपरेशन मैनुअल और रखरखाव गाइड तैयार किए जाते हैं।

■ प्रमाणीकरण: क्रेन को नियामक अधिकारियों द्वारा प्रमाणित किया जाता है ताकि यह सुनिश्चित किया जा सके कि यह सुरक्षा और प्रदर्शन मानकों को पूरा करता है।



●डिलीवरी और स्थापना:

■ पूर्ण गैन्ट्री क्रेन को अलग किया जाता है, निर्माण स्थल पर ले जाया जाता है, और फिर से जोड़ा जाता है।

■ कमीशनिंग: क्रेन के उचित संचालन और संरेखण को सत्यापित करने के लिए ऑन-साइट कमीशनिंग की जाती है।



●प्रशिक्षण:

■ ऑपरेटरों और रखरखाव कर्मियों को गैन्ट्री क्रेन को सुरक्षित और प्रभावी ढंग से संचालित करने और बनाए रखने के बारे में प्रशिक्षण प्राप्त होता है।







कंपनी ने एक बुद्धिमान उपकरण प्रबंधन प्लेटफ़ॉर्म स्थापित किया है, और हैंडलिंग और वेल्डिंग रोबोट के 310 सेट (सेट) स्थापित किए हैं। योजना पूरी होने के बाद 500 से अधिक सेट (सेट) हो जाएंगे और उपकरण नेटवर्किंग दर 95 प्रतिशत तक पहुंच जाएगी. 32 वेल्डिंग लाइनों को उपयोग में लाया गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर 85 प्रतिशत तक पहुंच गई है।
