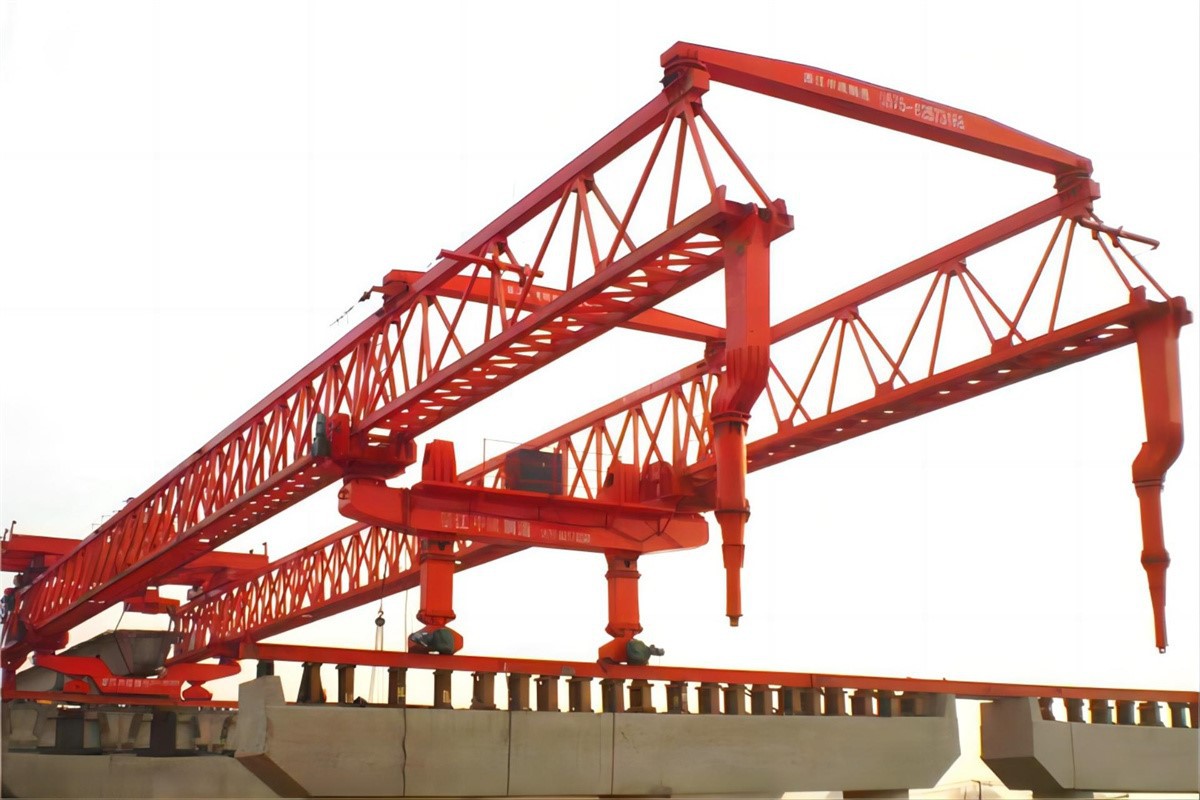

बीम लॉन्चिंग गैन्ट्री क्रेन

बीम लॉन्चिंग गैन्ट्री क्रेन एक विशेष प्रकार की क्रेन है जिसका उपयोग निर्माण उद्योग में प्रीकास्ट कंक्रीट बीम या ब्रिज गर्डर्स की असेंबली और प्लेसमेंट के लिए किया जाता है। पुलों, ओवरपासों और पुलों के निर्माण में बीम या गर्डरों की कुशल और सुरक्षित स्थापना के लिए इस प्रकार की क्रेन आवश्यक है। यहां एक उत्पाद परिचय दिया गया है जिसमें प्रमुख विशेषताओं और कार्यप्रणाली की रूपरेखा दी गई है:









1.भारी उठाने की क्षमता:

• भारी प्रीकास्ट कंक्रीट बीम या ब्रिज गर्डर्स को संभालने के लिए डिज़ाइन किया गया।
• पुल निर्माण परियोजनाओं की विशिष्ट आवश्यकताओं के अनुरूप भारोत्तोलन क्षमता।

2. लंबी पहुंच और विस्तार:

• निर्माणाधीन पुल या पुल की चौड़ाई को कवर करने के लिए लंबी क्षैतिज पहुंच और विस्तार से सुसज्जित।
• विभिन्न पुल की चौड़ाई को समायोजित करने के लिए समायोज्य स्पैन।

3.सटीक स्थिति:

• स्थापना के दौरान बीम की सटीक स्थिति के लिए सटीक नियंत्रण प्रणाली।
• कुशल और सुरक्षित संचालन के लिए उन्नत स्वचालन सुविधाएँ।

4.मॉड्यूलर डिज़ाइन:

• आसान परिवहन, संयोजन और पृथक्करण के लिए मॉड्यूलर निर्माण।
• विभिन्न निर्माण स्थल लेआउट के लिए अनुकूलनशीलता।

5.सुरक्षा विशेषताएं:

• ओवरलोड सुरक्षा, आपातकालीन स्टॉप सिस्टम और टक्कर-रोधी उपकरणों जैसी सुविधाओं के साथ सुरक्षा सर्वोच्च प्राथमिकता है।
• इष्टतम दृश्यता और नियंत्रण के लिए डिज़ाइन किए गए ऑपरेटर केबिन।

6.उच्च दक्षता:

• डाउनटाइम को कम करने के लिए त्वरित असेंबली और डिस्सेम्बली।
• तेज और कुशल बीम स्थापना, परियोजना की समयसीमा में योगदान।

7.पर्यावरण संबंधी विचार:

• ऊर्जा-कुशल डिजाइन और संचालन।
• निर्माण के दौरान पर्यावरणीय प्रभाव को न्यूनतम करना।

8. अनुकूलन विकल्प:

• परियोजना-विशिष्ट आवश्यकताओं के आधार पर अनुकूलन के विकल्प।
• विभिन्न प्रकार की पुल निर्माण परियोजनाओं के लिए अनुकूलित समाधान।

9.रिमोट कंट्रोल और ऑटोमेशन:

• बेहतर सुरक्षा और परिशुद्धता के लिए रिमोट कंट्रोल क्षमताएं।
• सुव्यवस्थित संचालन के लिए स्वचालन प्रणाली के साथ एकीकरण।

10.रखरखाव और सेवाक्षमता:

• सुलभ घटकों के साथ रखरखाव में आसानी के लिए डिज़ाइन किया गया।
• चल रही रखरखाव आवश्यकताओं के लिए व्यापक समर्थन और सेवा नेटवर्क।







बीम लॉन्चिंग गैन्ट्री क्रेन में विभिन्न भाग और घटक होते हैं, जिनमें से प्रत्येक क्रेन की समग्र कार्यक्षमता में महत्वपूर्ण भूमिका निभाता है। यहां आमतौर पर बीम लॉन्चिंग गैन्ट्री क्रेन में पाए जाने वाले प्रमुख भागों और घटकों का अवलोकन दिया गया है:

• मुख्य गर्डर:मुख्य क्षैतिज संरचना जो निर्माणाधीन पुल या पुल की चौड़ाई तक फैली हुई है। यह क्रेन के पूरे वजन और उठाए जाने वाले भार को संभालता है।
• अंतिम गाड़ियाँ:मुख्य गर्डर के प्रत्येक छोर पर स्थित पहिएदार संरचनाएँ। इनमें क्रेन की मोटरें और पहिए लगे होते हैं, जिससे पटरियों पर आवाजाही संभव हो जाती है।
• लंबवत समर्थन पैर:ऊर्ध्वाधर संरचनाएं जो अंतिम कैरिज को मुख्य गर्डर से जोड़ती हैं, स्थिरता और समर्थन प्रदान करती हैं।
• उत्थापन तंत्र:प्रीकास्ट कंक्रीट बीम को उठाने और नीचे करने के लिए जिम्मेदार प्रणाली। इसमें लहरा, तार रस्सियाँ, और एक हुक या अन्य उठाने वाला उपकरण शामिल है।
• ट्राली:वह तंत्र जो मुख्य गर्डर के साथ क्षैतिज रूप से चलता है। यह उत्थापन तंत्र का समर्थन करता है और भार की सटीक स्थिति की अनुमति देता है।
• अनुदैर्ध्य यात्रा तंत्र:वह प्रणाली जो क्रेन को पुल या पुल की लंबाई के साथ चलने में सक्षम बनाती है। इसमें आम तौर पर मोटर, पहिये और एक नियंत्रण प्रणाली शामिल होती है।
• केबिन या ऑपरेटर नियंत्रण स्टेशन:संलग्न केबिन या नियंत्रण स्टेशन जहां ऑपरेटर क्रेन की गतिविधियों और संचालन का प्रबंधन और नियंत्रण करते हैं। वे निर्माण स्थल का स्पष्ट दृश्य प्रदान करते हैं।
• विद्युत व्यवस्था:क्रेन के संचालन के लिए आवश्यक केबल, वायरिंग और नियंत्रण पैनल सहित विद्युत घटक। इसमें क्रेन के विभिन्न कार्यों के लिए नियंत्रण प्रणाली शामिल है।
• संरक्षा विशेषताएं:उपकरण और निर्माण स्थल दोनों की सुरक्षा सुनिश्चित करने के लिए विभिन्न सुरक्षा घटक जैसे ओवरलोड सुरक्षा उपकरण, आपातकालीन स्टॉप बटन और टक्कर-रोधी प्रणालियाँ।
• स्वचालन और नियंत्रण प्रणाली:वह प्रणाली जो क्रेन के कुछ कार्यों को स्वचालित करती है और रिमोट कंट्रोल की अनुमति देती है। इसमें प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) और अन्य नियंत्रण इंटरफेस शामिल हैं।
• प्रतिकार:उठाए जा रहे भार को संतुलित करने, स्थिरता सुनिश्चित करने और पलटने से रोकने के लिए क्रेन में अतिरिक्त भार जोड़ा गया।
• रेल या ट्रैक:वह बुनियादी ढाँचा जिस पर क्रेन चलती है। यह क्रेन की अनुदैर्ध्य यात्रा के लिए एक निर्देशित पथ प्रदान करता है।
• भारोत्तोलन अनुलग्नक:प्रीकास्ट कंक्रीट बीम या ब्रिज गर्डर्स को सुरक्षित करने और उठाने के लिए विशेष अटैचमेंट या हुक का उपयोग किया जाता है।













बीम लॉन्चिंग गैन्ट्री क्रेन निर्माण उद्योग में कई फायदे प्रदान करते हैं, विशेष रूप से प्रीकास्ट कंक्रीट बीम या ब्रिज गर्डर्स की असेंबली और प्लेसमेंट में। यहां कुछ प्रमुख लाभ दिए गए हैं:



• बढ़ी हुई सुरक्षा:टक्कर रोधी उपकरण, ओवरलोड सुरक्षा और आपातकालीन स्टॉप सिस्टम जैसी सुरक्षा सुविधाएँ समग्र कार्य स्थल की सुरक्षा बढ़ाती हैं, जिससे क्रेन संचालन के दौरान दुर्घटनाओं का खतरा कम हो जाता है।
• सटीक स्थिति निर्धारण:क्रेन उन्नत नियंत्रण प्रणालियों से सुसज्जित हैं जो प्रीकास्ट कंक्रीट बीम की सटीक स्थिति की अनुमति देती हैं, जिससे स्थापना के दौरान सटीक संरेखण सुनिश्चित होता है।
• विभिन्न परियोजनाओं के लिए अनुकूलनशीलता:बीम लॉन्चिंग गैन्ट्री क्रेन बहुमुखी हैं और इन्हें अलग-अलग स्पैन, चौड़ाई और लोड आवश्यकताओं के साथ विभिन्न पुल निर्माण परियोजनाओं के अनुरूप अनुकूलित किया जा सकता है।
• गतिशीलता के लिए मॉड्यूलर डिज़ाइन:इन क्रेनों का मॉड्यूलर डिज़ाइन आसान परिवहन, संयोजन और पृथक्करण की अनुमति देता है, जो उन्हें कई निर्माण स्थलों पर उपयोग के लिए उपयुक्त बनाता है।
• उच्च उठाने की क्षमता:इन क्रेनों को भारी प्रीकास्ट कंक्रीट बीम को संभालने के लिए डिज़ाइन किया गया है, जो मजबूत और टिकाऊ पुल संरचनाओं के निर्माण के लिए आवश्यक उठाने की क्षमता प्रदान करते हैं।
• त्वरित स्थापना:ये क्रेन पुल घटकों की त्वरित और सटीक स्थापना की सुविधा प्रदान करते हैं, जिससे परियोजना को तेजी से पूरा करने और निर्माण समय को कम करने में मदद मिलती है।
• लंबी पहुंच और विस्तार:लंबी क्षैतिज पहुंच और विस्तार के साथ, ये क्रेन पुल या पुल की पूरी चौड़ाई को कवर कर सकते हैं, जिससे निर्माण के दौरान पुनर्स्थापन की आवश्यकता कम हो जाती है।
• रिमोट कंट्रोल और ऑटोमेशन:बीम लॉन्चिंग गैन्ट्री क्रेन में अक्सर रिमोट कंट्रोल क्षमताएं होती हैं, जो सुरक्षा बढ़ाती हैं और ऑपरेटरों को सुरक्षित दूरी से क्रेन को नियंत्रित करने की अनुमति देती हैं। स्वचालन सुविधाएँ अधिक कुशल संचालन में योगदान करती हैं।
• लागत प्रभावी निर्माण:निर्माण प्रक्रिया में तेजी लाने और डाउनटाइम को कम करके, ये क्रेन श्रम और समग्र परियोजना व्यय के संदर्भ में लागत बचत में योगदान कर सकते हैं।
• न्यूनतम पर्यावरणीय प्रभाव:ऊर्जा-कुशल डिज़ाइन और निर्माण परियोजनाओं को अधिक तेज़ी से पूरा करने की क्षमता निर्माण गतिविधियों से जुड़े पर्यावरणीय प्रभाव को कम करने में योगदान कर सकती है।
• रखरखाव में आसानी:इन क्रेनों का मॉड्यूलर और सुलभ डिज़ाइन आसान रखरखाव की सुविधा प्रदान करता है, जिससे यह सुनिश्चित होता है कि उपकरण अपने पूरे परिचालन जीवन के दौरान इष्टतम स्थिति में रहे।









बीम लॉन्चिंग गैन्ट्री क्रेन का निर्माण उद्योग में व्यापक रूप से उपयोग किया जाता है, विशेष रूप से प्रीकास्ट कंक्रीट बीम या ब्रिज गर्डर्स की असेंबली और प्लेसमेंट से जुड़ी परियोजनाओं में। उनकी अनूठी डिज़ाइन और क्षमताएं उन्हें विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाती हैं, जिनमें शामिल हैं:



• पुल निर्माण:बीम लॉन्चिंग गैन्ट्री क्रेन का उपयोग मुख्य रूप से पुलों के निर्माण में किया जाता है, जहां प्रीकास्ट कंक्रीट बीम को सटीकता के साथ उठाने, स्थापित करने और इकट्ठा करने की आवश्यकता होती है। वे राजमार्ग और रेलवे पुल परियोजनाओं दोनों के लिए कार्यरत हैं।
• वायाडक्ट निर्माण:वियाडक्ट्स, जो ऊंचे सड़क मार्ग या रेलवे संरचनाएं हैं, अक्सर लंबे और भारी गर्डरों की स्थापना की आवश्यकता होती है। बीम लॉन्चिंग गैन्ट्री क्रेन इन घटकों के कुशल संयोजन और प्लेसमेंट में सहायक हैं।
• ओवरपास निर्माण:ओवरपास और फ्लाईओवर के निर्माण में, जहां रोडवेज के ऊंचे खंड अन्य सड़कों या बाधाओं को पार करते हैं, इन क्रेनों का उपयोग प्रीकास्ट कंक्रीट बीम को उठाने और स्थापित करने के लिए किया जाता है।
• मूलढ़ांचा परियोजनाएं:इन क्रेनों को विभिन्न बुनियादी ढांचा परियोजनाओं में नियोजित किया जाता है, जिसमें प्रीकास्ट कंक्रीट तत्वों जैसे पैदल यात्री पथ, पुलिया और अन्य ऊंचे ढांचे के साथ संरचनाओं का निर्माण शामिल होता है।
• राजमार्ग और रेलवे परियोजनाएँ:बीम लॉन्चिंग गैन्ट्री क्रेन राजमार्ग और रेलवे निर्माण परियोजनाओं में महत्वपूर्ण भूमिका निभाते हैं, जो ओवरपास, अंडरपास और अन्य संरचनाओं के लिए प्रीकास्ट कंक्रीट बीम के कुशल और सुरक्षित स्थान को सुनिश्चित करते हैं।
• शहरी विकास:शहरी विकास परियोजनाओं में, इन क्रेनों का उपयोग ऊंचे रोडवेज, पैदल यात्री पुलों और अन्य संरचनाओं के निर्माण के लिए किया जाता है, जिनके लिए प्रीकास्ट कंक्रीट घटकों की सटीक स्थिति की आवश्यकता होती है।
• लंबे समय तक चलने वाले पुल का निर्माण:लंबी अवधि के पुलों के निर्माण के लिए, जहां पुल के घटकों की लंबाई और वजन पर्याप्त है, बीम लॉन्चिंग गैन्ट्री क्रेन प्रभावी निर्माण के लिए आवश्यक उठाने की क्षमता और पहुंच प्रदान करते हैं।
• रेलवे अवसंरचना:बीम लॉन्चिंग गैन्ट्री क्रेन को रेलवे बुनियादी ढांचा परियोजनाओं में नियोजित किया जाता है, जिसमें ऊंचे रेलवे ट्रैक, रेलवे पुल और रेलवे नेटवर्क के साथ अन्य संरचनाओं का निर्माण शामिल है।
• हार्बर और पोर्ट इंफ्रास्ट्रक्चर:बंदरगाह और बंदरगाह विकास परियोजनाओं में, इन क्रेनों का उपयोग एलिवेटेड वॉकवे, लोडिंग प्लेटफॉर्म और अन्य संरचनाओं के निर्माण के लिए किया जा सकता है, जिनके लिए प्रीकास्ट कंक्रीट घटकों की स्थापना की आवश्यकता होती है।
• अनुकूलित निर्माण परियोजनाएँ:इन क्रेनों की अनुकूलनशीलता और अनुकूलन विकल्प उन्हें विशिष्ट आवश्यकताओं के साथ निर्माण परियोजनाओं की एक श्रृंखला के लिए उपयुक्त बनाते हैं, जो क्षेत्र में उनकी बहुमुखी प्रतिभा में योगदान करते हैं।







बीम लॉन्चिंग गैन्ट्री क्रेन की उत्पादन प्रक्रिया में डिजाइन और विनिर्माण से लेकर असेंबली और परीक्षण तक कई चरण शामिल हैं। यहां उत्पादन प्रक्रिया का सामान्य अवलोकन दिया गया है:



1. डिजाइन और इंजीनियरिंग:

• परियोजना विश्लेषण: पुल के आयाम, भार क्षमता और पर्यावरणीय कारकों सहित परियोजना की विशिष्ट आवश्यकताओं को समझें।
• संरचनात्मक डिजाइन: मुख्य गर्डर, अंत कैरिज, समर्थन पैर और अन्य घटकों सहित गैन्ट्री क्रेन के संरचनात्मक डिजाइन का विकास करें।
• मैकेनिकल और इलेक्ट्रिकल सिस्टम: उत्थापन तंत्र, ट्रॉली, अनुदैर्ध्य यात्रा प्रणाली, विद्युत नियंत्रण और सुरक्षा सुविधाओं को डिजाइन करें।

2. सामग्री खरीद:

• कच्चा माल: उच्च गुणवत्ता वाली सामग्री जैसे मुख्य संरचना के लिए स्टील, महत्वपूर्ण घटकों के लिए विशेष मिश्र धातु, विद्युत घटक और अन्य आवश्यक सामग्री प्राप्त करें।

3. निर्माण:

• काटना और आकार देना: डिज़ाइन विनिर्देशों के अनुसार स्टील घटकों को आकार देने के लिए उन्नत काटने वाले उपकरणों का उपयोग करें।
• वेल्डिंग: सटीकता और संरचनात्मक अखंडता सुनिश्चित करते हुए, वेल्डिंग के माध्यम से कटे हुए घटकों को इकट्ठा करें।
• मशीनिंग: सुचारू संचालन के लिए महत्वपूर्ण घटकों को सटीक सहनशीलता के लिए मशीनीकृत करें।

4. सभा:

• मुख्य गर्डर और अंतिम गाड़ियाँ: गैन्ट्री क्रेन की मूल संरचना बनाने के लिए मुख्य गर्डर, अंतिम गाड़ियाँ और सहायक पैरों को इकट्ठा करें।
• यांत्रिक प्रणालियाँ: उचित संरेखण और कार्यक्षमता सुनिश्चित करते हुए उत्थापन तंत्र, ट्रॉली और अनुदैर्ध्य यात्रा प्रणालियाँ स्थापित करें।
• विद्युत प्रणालियाँ: क्रेन की संरचना में विद्युत घटकों, तारों और नियंत्रण पैनलों को एकीकृत करें।

5. परीक्षण:

• कार्यात्मक परीक्षण: यह सुनिश्चित करने के लिए कि वे डिजाइन विनिर्देशों के अनुसार काम करते हैं, यांत्रिक और विद्युत प्रणालियों पर व्यापक कार्यात्मक परीक्षण आयोजित करें।
• लोड परीक्षण: विभिन्न परिस्थितियों में क्रेन की उठाने की क्षमता और स्थिरता को सत्यापित करने के लिए लोड परीक्षण करें।
• सुरक्षा परीक्षण: आपातकालीन स्टॉप सिस्टम, टक्कर-रोधी उपकरण और अधिभार सुरक्षा सहित सभी सुरक्षा सुविधाओं का परीक्षण और सत्यापन करें।

6. पेंटिंग और कोटिंग:

• सतह का उपचार: जंग को रोकने और क्रेन के स्थायित्व को बढ़ाने के लिए सुरक्षात्मक कोटिंग्स और पेंट लागू करें, खासकर बाहरी निर्माण वातावरण में।

7. गुणवत्ता नियंत्रण:

• निरीक्षण: डिज़ाइन विनिर्देशों में किसी भी दोष या विचलन की पहचान करने और उसका समाधान करने के लिए उत्पादन के प्रत्येक चरण में गहन निरीक्षण करें।

8. दस्तावेज़ीकरण:

• मैनुअल और दस्तावेज़ीकरण: अंतिम उपयोगकर्ताओं के लिए ऑपरेशन मैनुअल, रखरखाव गाइड और दस्तावेज़ीकरण तैयार करें।

9. शिपिंग और स्थापना:

• परिवहन: यदि आवश्यक हो तो क्रेन को अलग करें और निर्माण स्थल तक परिवहन की व्यवस्था करें।
• स्थापना: उचित संरेखण और सुरक्षा मानकों का पालन सुनिश्चित करते हुए, साइट पर क्रेन को फिर से इकट्ठा करें।

10. कमीशनिंग:

• परिचालन जांच: यह सुनिश्चित करने के लिए अंतिम परिचालन जांच करें कि सभी घटक एक साथ निर्बाध रूप से काम कर रहे हैं।
• प्रशिक्षण: बीम लॉन्चिंग गैन्ट्री क्रेन के सुरक्षित और कुशल उपयोग पर ऑपरेटरों और रखरखाव कर्मियों को प्रशिक्षण प्रदान करें।

11. रखरखाव और सहायता:

• स्थापना के बाद का समर्थन: आवश्यकतानुसार चल रहे रखरखाव, समर्थन और समस्या निवारण के लिए एक प्रणाली स्थापित करें।







हेनान माइन क्रेन कंपनी लिमिटेड ने एक स्मार्ट उपकरण प्रबंधन मंच लागू किया है और हैंडलिंग और वेल्डिंग रोबोट के 310 सेट तैनात किए हैं। पहल के पूरा होने पर, सेटों की कुल संख्या 500 से अधिक हो जाएगी, जिससे 95% उपकरण नेटवर्किंग दर प्राप्त होगी। वर्तमान में, 32 वेल्डिंग लाइनें चालू हैं, अतिरिक्त 50 स्थापित करने की योजना है। संपूर्ण उत्पाद लाइन के लिए समग्र स्वचालन दर पहले ही 85% तक पहुंच गई है।
