चल डबल बीम गैन्ट्री क्रेन
उत्पाद विवरण
A चल डबल बीम गैन्ट्री क्रेनएक उच्च-क्षमता वाली लिफ्टिंग सिस्टम है जो एक विस्तृत काल में भारी और बड़े भार को संभालने के लिए डिज़ाइन किया गया है। उसकी सुविधाएँदो समानांतर पुल बीमद्वारा समर्थितगैन्ट्री लेग्सपर चढ़करपहिए या रेल, दोनों प्रदान करनाऊर्ध्वाधर और क्षैतिज गतिशीलता। यह क्रेन प्रकार आमतौर पर औद्योगिक वातावरण में उपयोग किया जाता है जैसे कि शिपयार्ड, फैब्रिकेशन शॉप, लॉजिस्टिक्स यार्ड और निर्माण स्थल जहां ओवरहेड क्रेन इंस्टॉलेशन अव्यावहारिक या अनुपलब्ध है।
⚙️ प्रमुख विशेषताऐं:
डबल बीम संरचना: भारी भार उठाने के लिए बढ़ी हुई शक्ति और स्थिरता प्रदान करता है, आमतौर पर 5 से 200+ टन तक।
चल प्रकरण: एक कार्य क्षेत्र के भीतर आसान स्थानांतरण के लिए पहियों या ट्रैक सिस्टम से लैस।
उच्च उठाने की क्षमता और अवधि: स्टील संरचनाओं, कंटेनर और बड़ी मशीनरी जैसे लंबी या भारी वस्तुओं के लिए उपयुक्त।
एकीकृत ट्रॉली लहरा: एक लहरा लोड की सटीक स्थिति के लिए जुड़वां बीम पर घुड़सवार एक रेल के साथ चलता है।
🧱 सामान्य अनुप्रयोग:
जहाज निर्माण और जहाज की मरम्मत यार्ड
स्टील निर्माण और भंडारण यार्ड
कंक्रीट के पौधे
भारी विनिर्माण और विधानसभा लाइनें
आउटडोर लोडिंग और अनलोडिंग जोन
✅ लाभ:
उच्च भार-असर क्षमता और संरचनात्मक कठोरता
बाहरी और इनडोर वातावरण में बहुमुखी प्रतिभा
स्थायी भवन संरचनाओं की आवश्यकता नहीं है
व्यापक कार्य क्षेत्रों पर कुशल सामग्री हैंडलिंग
कोर घटक: इंजन, असर, गियरबॉक्स, मोटर, गियर
मूल स्थान: हेनान, चीन
वारंटी: 2 साल
वजन (किग्रा): 50000 किग्रा
वीडियो आउटगोइंग-इंटेसेक्शन: प्रदान किया गया
मशीनरी परीक्षण रिपोर्ट: प्रदान किया गया
आवेदन: आउटडोर
कीवर्ड: गैन्ट्री क्रेन
रेटेड लोडिंग क्षमता: 50 टन
क्रॉस ट्रैवलिंग स्पीड: 44.6 मीटर\/मिनट
लंबी यात्रा की गति: 47.1 मीटर\/मिनट
नियंत्रण रास्ता: केबिन
बिजली की आपूर्ति: केबल रील
स्टील ट्रैक: QU80
शक्ति: 3- चरण एसी 50 हर्ट्ज 380V
चित्र और घटक
1. डबल ब्रिज बीम
विवरण: दो समानांतर क्षैतिज बीम जो प्राथमिक लोड-असर संरचना बनाते हैं।
समारोह: ट्रॉली लहरा का समर्थन करता है और लोड के साइड-टू-साइड मूवमेंट की अनुमति देता है।
सामग्री: आमतौर पर उच्च शक्ति वाले संरचनात्मक स्टील।
कार्य
उठाने के लिए समर्थन: यह ट्रॉली और लहराता है जो उठाने वाले कार्यों को पूरा करता है।
स्थिरता: समान रूप से भार वितरित करके क्रेन की स्थिरता सुनिश्चित करता है।
दक्षता: कार्य क्षेत्र में लोड आंदोलन को अनुकूलित करने के लिए डिज़ाइन किया गया।
डिजाइन विचार
लोड आवश्यकताएं: अधिकतम लोड और गतिशील बलों के आधार पर गणना की जाएगी क्रेन का सामना होगा।
स्पैन और ऊंचाई: कार्यक्षेत्र के आकार और आवश्यक उठाने की ऊंचाई से तय किया गया।
सुरक्षा कारक: इसमें विक्षेपण सीमा, थकान प्रतिरोध और उद्योग मानकों (जैसे, FEM, CMAA) के अनुपालन जैसी विशेषताएं शामिल हैं।
गैन्ट्री लेग्स \/ अपाइट्स
विवरण: ऊर्ध्वाधर स्तंभ जो पुल को आधार या पहियों से जोड़ते हैं।
प्रकार:
चौखटायाबॉक्स प्रकारसंरचनात्मक स्थिरता के लिए डिजाइन।
समारोह: क्रेन के वजन का समर्थन करें और हस्तांतरित भार को स्थानांतरित करें।
होइस्ट के साथ ट्रॉली
ट्रॉली:
समारोह: पुल के बीम के साथ क्षैतिज रूप से चलता है।
प्रकार: मोटर चालित या मैनुअल।
उभाड़ना:
समारोह: लिफ्ट और लोड को कम करता है।
प्रकार: तार रस्सी या चेन होइस्ट; इलेक्ट्रिक, हाइड्रोलिक, या वायवीय।
 |
 |
3. कैरिज \/ बीम एंड ट्रक
विवरण: पुल बीम के सिरों पर लगे संरचनाएं।
समारोह: ड्राइव व्हील्स को हाउस करें और गैन्ट्री रेल या जमीन पर क्रेन के क्षैतिज आंदोलन को सक्षम करें।
 |
 |
4. क्रैन ट्रैवलिंग मैकेनिज्म
1) कार्य सिद्धांत
पहियों को एक्सल या व्हील ब्लॉकों से जोड़ा जाता है जो क्रेन के पार समान रूप से लोड को वितरित करने में मदद करते हैं। क्रेन के डिजाइन के आधार पर। क्रेन ट्रैवलिंग मैकेनिज्म ऑफ एक डबल मेन गर्डर गैन्ट्री क्रेन में सिंक्रनाइज़ व्हील और मोटर सिस्टम शामिल हैं जो क्रेन को अपने निर्दिष्ट रेल के साथ स्थानांतरित करने में सक्षम बनाते हैं, अतिरिक्त सुविधाओं के साथ सुरक्षित, संतुलित और कुशल संचालन सुनिश्चित करते हैं।
2) क्रेन ऑपरेटिंग तंत्र के कार्य
क्षैतिज आंदोलन: क्रेन यात्रा तंत्र का प्राथमिक कार्य पूरे क्रेन संरचना को रेल या पटरियों के साथ ले जाना है जो जमीन पर या स्थापना क्षेत्र के किनारों पर रखे गए हैं।
समर्थन और स्थिरता: यात्रा तंत्र सुनिश्चित करता है कि क्रेन सुरक्षित रूप से रेल या पटरियों पर समर्थित है। यह क्रेन के वजन को समान रूप से वितरित करने में मदद करता है और आंदोलन के दौरान स्थिरता प्रदान करता है।
पावर ट्रांसमिशन: क्रेन ट्रैवलिंग मैकेनिज्म इलेक्ट्रिक मोटर्स द्वारा संचालित होता है जो व्हील्स या गियर सिस्टम चलाते हैं। ये मोटर्स विद्युत ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करते हैं, क्रेन को आगे या पीछे की ओर बढ़ाते हैं।
लोड वितरण: यात्रा तंत्र क्रेन के पहियों और पटरियों पर समान रूप से लोड को वितरित करने में मदद करता है, क्षति को रोकता है और क्रेन और उसके घटकों के स्थायित्व को सुनिश्चित करता है।
5. ट्रॉली ट्रैवलिंग मैकेनिज्म
1) संरचनात्मक रचना
ट्रॉली फ्रेम: फ्रेम आमतौर पर लोड का समर्थन करने के लिए उच्च शक्ति वाले स्टील से बना होता है और ऑपरेशन के दौरान तनावों का सामना करता है।
व्हील सेट: ट्रॉली पहियों से सुसज्जित है जो मुख्य गर्डर की रेल पर चलते हैं। ये पहिए अक्सर स्थायित्व सुनिश्चित करने और प्रतिरोध पहनने के लिए कठोर स्टील या कास्ट स्टील से बने होते हैं।
ड्राइव डिवाइस: इलेक्ट्रिक मोटर्स का उपयोग आमतौर पर ट्रॉली के आंदोलन के लिए आवश्यक शक्ति प्रदान करने के लिए किया जाता है एक गियरबॉक्स का उपयोग ट्रॉली के आंदोलन की गति और टोक़ को नियंत्रित करने के लिए किया जाता है। कोक्लिंग मोटर को गियरबॉक्स से कनेक्ट करें और पहियों के लिए बिजली के सुचारू संचरण को सुनिश्चित करें।
.
2) ट्रॉली ऑपरेटिंग तंत्र का कार्य
क्षैतिज आंदोलन: ट्रॉली यात्रा तंत्र का प्राथमिक कार्य मुख्य गर्डर्स की लंबाई में क्षैतिज रूप से ट्रॉली को स्थानांतरित करना है। यह आंदोलन क्रेन को वांछित लोड स्थान पर लहरा को स्थिति में लाने की अनुमति देता है।
लोड हैंडलिंग: मुख्य गर्डर्स के साथ घूमने से, ट्रॉली लोड के ऊपर सटीक रूप से लहरा प्रणाली को स्थिति देने में मदद करता है, जो कि सामानों को कुशलता से उठाने और स्थानांतरित करने के लिए आवश्यक है।
पावर ट्रांसमिशन: ट्रैवलिंग मैकेनिज्म आमतौर पर ट्रॉली के आंदोलन के लिए आवश्यक टोक़ और गति प्रदान करने के लिए इलेक्ट्रिक मोटर्स और गियर सिस्टम का उपयोग करता है। क्रेन के डिजाइन और आवश्यकताओं के आधार पर मोटर्स या तो एसी या डीसी हो सकते हैं।
रेल और पहिए: ट्रॉली उन रेल पर चलता है जो मुख्य गर्डर्स पर लगे होते हैं। ट्रॉली पर पहियों को इन रेल के साथ यात्रा करने के लिए डिज़ाइन किया गया है, जो सुचारू और स्थिर आंदोलन सुनिश्चित करता है। पहियों को पार्श्व आंदोलन को रोकने और संरेखण को बनाए रखने के लिए फ्लैंग्स के साथ फिट किया जा सकता है।
सुरक्षा तंत्र: यात्रा तंत्र दुर्घटनाओं को रोकने और क्रेन के सुरक्षित संचालन को सुनिश्चित करने के लिए सीमा स्विच, ब्रेकिंग सिस्टम और अधिभार सेंसर जैसी सुरक्षा सुविधाओं से सुसज्जित है।
6.Crane व्हील
1) पहियों का कार्य
लोड असर: एक डबल मेन गर्डर गैन्ट्री क्रेन में, प्रत्येक पहिया क्रेन के लोड के एक महत्वपूर्ण हिस्से का समर्थन करता है। पहियों को उठाने के दौरान लगाए गए स्थैतिक और गतिशील दोनों भारों को संभालने के लिए इंजीनियर किया जाना चाहिए।
सामग्री हैंडलिंग और सुरक्षा: क्रेन पहियों के डिजाइन को सुरक्षित संचालन सुनिश्चित करना चाहिए, खासकर जब भारी या ओवरसाइज़्ड लोड को संभालना। ऑपरेशन के दौरान शोर और कंपन को कम करने के लिए पहियों को इंजीनियर किया जाना चाहिए।
रेल संगतता: क्रेन पहियों को विशिष्ट रेल प्रकारों (जैसे, फ्लैट या घुमावदार ट्रैक) पर चलाने के लिए डिज़ाइन किया गया है। पहिया निकला हुआ किनारा का आकार और आकार उचित फिट और चिकनी संचालन सुनिश्चित करने के लिए रेल प्रोफ़ाइल से मेल खाना चाहिए।
2) डिजाइन आवश्यकताएं
सामग्री और डिजाइन: क्रेन व्हील आमतौर पर उच्च शक्ति वाले स्टील या कच्चा लोहा से बने होते हैं, जो कि भारी भार और तनावों को उठाने और परिवहन से जुड़े तनावों का सामना करते हैं। डिजाइन में अक्सर उचित संरेखण सुनिश्चित करने और पहियों को पटरियों से पटरी से उतरने से रोकने के लिए एक निकला हुआ किनारा शामिल होता है।
7. क्रैन हुक
एक डबल मेन गर्डर गैन्ट्री क्रेन का क्रेन हुक एक आवश्यक घटक है जिसका उपयोग भारी भार को उठाने और परिवहन के लिए किया जाता है।
अभिकल्प और संरचना
सामग्री: आमतौर पर भारी भार का सामना करने और स्थायित्व प्रदान करने के लिए उच्च शक्ति वाले स्टील से बना।
आकार: हुक में अक्सर एक सी-आकार या सुरक्षित रूप से लिफ्टिंग स्लिंग या चेन को पकड़ने के लिए एक नुकीला अंत होता है।
आकार और क्षमता: यह क्रेन की उठाने की क्षमता से मेल खाने के लिए डिज़ाइन किया गया है, जो कुछ टन से लेकर बड़े औद्योगिक क्रेन के लिए कई सौ टन तक हो सकता है।
हुक के प्रकार
एकल हुक: मानक अनुप्रयोगों में आम, एक बिंदु से एक लोड उठाने के लिए उपयोग किया जाता है।
डबल हुक: जब अधिक संतुलित लोड की आवश्यकता होती है, तो उपयोग किया जाता है, अक्सर उच्च उठाने की क्षमता के लिए डबल मुख्य गर्डर डिजाइन में।
केकड़ा हुक: गैन्ट्री क्रेन में, हुक को ट्रॉली या केकड़े पर लगाया जा सकता है जो गर्डर्स के साथ चलता है।
मोटर
एक डबल मेन गर्डर गैन्ट्री क्रेन की मोटर एक आवश्यक घटक है जो उठाने, यात्रा करने और कभी -कभी क्रेन के लहरा या ट्रॉली सिस्टम को घुमाने के लिए आवश्यक शक्ति प्रदान करती है। मोटर की पावर रेटिंग को क्रेन की क्षमता से मेल खाना चाहिए और इसे उठाने के लिए लोड की आवश्यकता होती है। आमतौर पर, ये मोटर्स कुछ किलोवाट से लेकर सैकड़ों किलोवाट तक होते हैं, जो उठाने और यात्रा की आवश्यकताओं के आधार पर होता है।
मोटर्स को चिकनी गति समायोजन और ऊर्जा बचत के लिए चर आवृत्ति ड्राइव (VFDs) से लैस किया जा सकता है। ओवरलोड सुरक्षा, ब्रेकिंग सिस्टम और आपातकालीन स्टॉप जैसे नियंत्रण प्रणाली सुरक्षित संचालन के लिए शामिल की जाती है।
मोटर को ऑपरेटिंग साइट पर उपलब्ध विद्युत आपूर्ति के साथ संगत होना चाहिए, जो अलग -अलग हो सकता है (जैसे, 380V\/50Hz, 480V\/60Hz)। एक डबल मुख्य गर्डर गैन्ट्री क्रेन में मोटर का उपयोग संचालन के लिए किया जाता है जैसे कि भारी भार उठाना, क्रेन को पटरियों (लॉन्गिट्यूडिनल ट्रैवल) के साथ ले जाना, और बाद में (क्रॉस ट्रैवल)।
.
साउंड एंड लाइट अलार्म सिस्टम और लिमिट स्विच
1) ध्वनि और प्रकाश अलार्म प्रणाली
एक डबल मेन गर्डर गैन्ट्री क्रेन, जिसका उपयोग आमतौर पर भारी-शुल्क संचालन में किया जाता है, अक्सर सुरक्षित संचालन सुनिश्चित करने के लिए ध्वनि और प्रकाश अलार्म सिस्टम जैसे सुरक्षा तंत्र को शामिल करता है।
साउंड अलार्म (हॉर्न्स\/बज़र्स): ये आमतौर पर जोर से, श्रव्य उपकरण होते हैं जो कार्य क्षेत्र में और उसके आसपास लोगों को सचेत करने के लिए एक विशिष्ट ध्वनि का उत्सर्जन करते हैं। ध्वनि स्तर को परिचालन शोर पर सुना जाने के लिए पर्याप्त उच्च होने के लिए डिज़ाइन किया गया है।
लाइट अलार्म (फ्लैशिंग लाइट्स\/बीकन): विजुअल सिग्नल, जैसे कि चमकती रोशनी या बीकन को घुमाना, सतर्क कर्मियों को नेत्रहीन रूप से मदद करते हैं, विशेष रूप से शोर वातावरण में जहां ध्वनि अलार्म अपर्याप्त हो सकते हैं।
2) सीमा स्विच
एक डबल मेन गर्डर गैन्ट्री क्रेन पर एक सीमा स्विच एक सुरक्षा उपकरण है जिसका उपयोग क्रेन को एक निर्दिष्ट रेंज से आगे बढ़ने से रोकने के लिए किया जाता है। यह क्रेन और उसके परिवेश दोनों की सुरक्षा सुनिश्चित करता है, साथ ही किसी भी भार को उठाया जा रहा है।
सीमा स्विच के प्रमुख कार्य:
स्थिति नियंत्रण: सीमा स्विच ओवर-ट्रैवल और टकराव को रोकने के लिए क्रेन के ट्रॉली, लहरा और गैन्ट्री की स्थिति की निगरानी और नियंत्रण में मदद करता है।
सुरक्षा शटडाउन: यदि क्रेन अपनी अनुमत सीमाओं से आगे बढ़ता है, तो सीमा स्विच मोटर को रोकने और क्षति या खतरनाक स्थितियों को रोकने के लिए नियंत्रण प्रणाली को संकेत देती है।
आपातकालीन स्टॉप: यह क्रेन को बंद करने के लिए एक आपातकालीन कटऑफ के रूप में कार्य कर सकता है जब वह अपने ट्रैक या रेल की सीमाओं को पहुंचता है, तो उसे पटरी से उतरने या दुर्घटनाओं का कारण बनता है।
उपयोग की गई सीमा स्विच के प्रकार:
मैकेनिकल लिमिट स्विच: भौतिक संपर्क द्वारा सक्रिय, अक्सर एक लीवर या कैम का उपयोग करके जो क्रेन की गति से स्थानांतरित होने पर स्विच को ट्रिगर करता है।
इलेक्ट्रॉनिक सीमा स्विच: गैर-संपर्क पहचान के लिए सेंसर (जैसे, आगमनात्मक, कैपेसिटिव, या ऑप्टिकल सेंसर) का उपयोग करें, उच्च स्थायित्व प्रदान करते हैं और पहनने और आंसू को कम करते हैं।
रोटरी सीमा स्विच: आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां घूर्णी गति की निगरानी करने की आवश्यकता होती है, जैसे कि होइस्ट में।
रैखिक सीमा स्विच: उन अनुप्रयोगों के लिए उपयोग किया जाता है जहां रैखिक यात्रा की निगरानी की जाती है, आमतौर पर ट्रॉली के आंदोलन में पाया जाता है।
10.safety डिवाइस
1) 1। अधिभार सुरक्षा उपकरण
फ़ंक्शन: क्रेन को लोड उठाने से रोकता है जो इसकी रेटेड क्षमता से अधिक है।
2। सीमा स्विच करें
फ़ंक्शन: क्रेन को संचालन के दौरान एक सेट रेंज से आगे बढ़ने से रोकता है।
3। आपातकालीन स्टॉप बटन
फ़ंक्शन: ऑपरेटरों को आपातकालीन स्थिति में क्रेन को जल्दी से बंद करने की अनुमति देता है।
4। विरोधी टकराव डिवाइस
फ़ंक्शन: क्रेन और अन्य संरचनाओं या उपकरणों के बीच टकराव को रोकता है।
5। लोड बोलबाला नियंत्रण
फ़ंक्शन: संचालन के दौरान लोड स्वे को कम करता है, जो कि अनियंत्रित होने पर खतरनाक हो सकता है।
6। ब्रेक सिस्टम
फ़ंक्शन: यह सुनिश्चित करता है कि गति में नहीं होने पर क्रेन एक स्थिर स्थिति में रहता है।
7। सुरक्षा इंटरलॉक
फ़ंक्शन: कुछ सुरक्षा स्थितियों को पूरा नहीं होने पर क्रेन के संचालन को रोकता है।
8। चेतावनी अलार्म और सिग्नल लाइट्स
समारोह: क्रेन के आंदोलन के आसपास के क्षेत्र में कर्मियों को अलर्ट करता है।
9। एंटी-टिपिंग डिवाइस
फ़ंक्शन: असमान लोड वितरण या अत्यधिक लोडिंग के कारण क्रेन टिपिंग से बचाता है।
10। मोटर्स के लिए कूलिंग सिस्टम
फ़ंक्शन: विस्तारित उपयोग के दौरान मोटरों को ओवरहीटिंग से रोकता है।
11। रिमोट कंट्रोल सिस्टम
फ़ंक्शन: ऑपरेटरों को सुरक्षित दूरी से क्रेन को नियंत्रित करने की अनुमति देता है।
12। क्रेन मॉनिटरिंग सिस्टम्स
फ़ंक्शन: लोड वजन, गति और स्थिति जैसे परिचालन मापदंडों की वास्तविक समय की निगरानी प्रदान करता है।
13। प्रकाश और दृश्यता एड्स
फ़ंक्शन: यह सुनिश्चित करता है कि ऑपरेटर के पास स्पष्ट दृश्यता है, विशेष रूप से कम-प्रकाश स्थितियों में।
11.control मोड
1) 1। लटकन नियंत्रण
विवरण: क्रेन ऑपरेटर क्रेन और लहरा के आंदोलन का प्रबंधन करने के लिए एक वायर्ड कंट्रोल पेंडेंट का उपयोग करता है।
लाभ: उपयोग करने के लिए सरल, लागत प्रभावी, और एक सुरक्षित दूरी से प्रत्यक्ष नियंत्रण प्रदान करता है।
उपयोग: आमतौर पर स्थिर या अर्ध-स्थिर संचालन में उपयोग किया जाता है जहां ऑपरेटर क्रेन के करीब हो सकता है।
2। रेडियो रिमोट कंट्रोल
विवरण: ऑपरेटर एक वायरलेस कंट्रोल यूनिट का उपयोग करते हैं, जो रेडियो सिग्नल के माध्यम से क्रेन के साथ संचार करता है।
लाभ: अधिक लचीलापन प्रदान करता है क्योंकि ऑपरेटर क्रेन को अधिक दूरी से नियंत्रित कर सकता है और हार्ड-टू-पहुंच क्षेत्रों तक पहुंच सकता है।
उपयोग: अधिक जटिल संचालन और वातावरण के लिए आदर्श जहां ऑपरेटर गतिशीलता आवश्यक है।
3। केबिन नियंत्रण
विवरण: ऑपरेटर क्रेन पर एक केबिन में ही बैठता है और जॉयस्टिक, बटन या अन्य नियंत्रणों के संयोजन का उपयोग करके इसे नियंत्रित करता है।
लाभ: कार्य क्षेत्र का एक बेहतर दृश्य और क्रेन को नियंत्रित करने में अधिक सटीकता प्रदान करता है।
उपयोग: भारी शुल्क संचालन के लिए उपयुक्त या जब स्थिति और पैंतरेबाज़ी के लिए उच्च स्तर के नियंत्रण की आवश्यकता होती है।
4। स्वचालित नियंत्रण (अर्ध-स्वचालित और पूरी तरह से स्वचालित)
विवरण: क्रेन को प्रोग्राम किए गए कमांड द्वारा नियंत्रित किया जा सकता है या स्वायत्त संचालन के लिए स्वचालित प्रणालियों के साथ एकीकृत किया जा सकता है।
लाभ: मानव हस्तक्षेप को कम करता है, सटीकता में सुधार करता है, और दोहराए जाने वाले कार्यों के लिए सुरक्षा को बढ़ाता है।
उपयोग: अक्सर बड़े पैमाने पर संचालन में उपयोग किया जाता है जहां उच्च दक्षता और निरंतर संचालन आवश्यक होता है।
5। हाइब्रिड नियंत्रण
विवरण: स्वचालित सुविधाओं के साथ मैनुअल ऑपरेशन (पेंडेंट, रिमोट या केबिन कंट्रोल का उपयोग करके) को जोड़ती है जो आवश्यकतानुसार संलग्न हो सकती है।
लाभ: ऑपरेटरों के लिए बहुमुखी प्रतिभा प्रदान करता है जिन्हें विशिष्ट कार्यों के लिए मैनुअल और स्वचालित मोड के बीच स्विच करने की आवश्यकता होती है।
उपयोग: विभिन्न परिचालन आवश्यकताओं के अनुकूल होने के लिए डिज़ाइन किए गए सिस्टम में सामान्य।
12.Sketch
मुख्य तकनीकी
लाभ
एक जंगम डबल बीम गैन्ट्री क्रेन के लाभ
उच्च भार क्षमता
डबल-बीम डिज़ाइन उठाने के लिए अनुमति देता हैभारी और ओवरसाइज़्ड लोड, आमतौर पर 5 टन से लेकर 200 टन से अधिक।
औद्योगिक और निर्माण अनुप्रयोगों की मांग के लिए उपयुक्त है।
बढ़ाया संरचनात्मक स्थिरता
ट्विन बीम समान रूप से लोड वितरित करते हैं और विक्षेपण को कम करते हैं।
एकल-बीम सिस्टम की तुलना में बेहतर लोड नियंत्रण और सुरक्षा प्रदान करता है।
वाइड स्पैन कवरेज
संभालने में सक्षमलंबे समय तक फैला हुआसिंगल-बीम क्रेन की तुलना में, यह बड़े कार्यक्षेत्रों और आउटडोर यार्ड के लिए आदर्श है।
स्टील संरचनाओं, कंटेनर और मशीनरी जैसी विस्तृत या भारी वस्तुओं को उठाने में प्रभावी।
गतिशीलता और लचीलापन
पहिया या रेल-माउंटेड आंदोलनक्रेन को एक कार्यक्षेत्र में यात्रा करने की अनुमति देता है।
आवश्यकतानुसार स्थानांतरित किया जा सकता है, यह अस्थायी या विकसित परियोजना साइटों के लिए आदर्श है।
निर्माण संरचनाओं से स्वतंत्र
ओवरहेड क्रेन रनवे या स्थायी भवन संशोधनों की आवश्यकता नहीं है।
खुले यार्ड, निर्माण स्थलों या अस्थायी निर्माण क्षेत्रों के लिए उपयुक्त।
कुशल सामग्री हैंडलिंग
फास्ट लिफ्टिंग और सटीक क्षैतिज आंदोलन मैनुअल हैंडलिंग को कम करते हैं और उत्पादकता में सुधार करते हैं।
बढ़ी हुई परिचालन दक्षता के लिए वैकल्पिक मोटराइज्ड ट्रॉली और क्रेन ट्रैवल सिस्टम।
अनुकूलन योग्य डिजाइन
विशिष्ट अनुप्रयोगों के अनुरूप समायोज्य ऊंचाई, अवधि और यात्रा विकल्प।
कई लहरा या विशेष लिफ्टिंग अटैचमेंट से सुसज्जित किया जा सकता है।
बेहतर सुरक्षा
की तरहसीमा स्विच, अधिभार संरक्षण, औरटकराव विरोधी प्रणालियाँपरिचालन सुरक्षा बढ़ाएं।
एकल-गर्डर या पोर्टेबल क्रेन की तुलना में लोड के तहत मजबूत और अधिक स्थिर।
बाहरी उपयोग के लिए स्थायित्व
बीहड़ निर्माण और मौसम-प्रतिरोधी घटक विश्वसनीय संचालन के लिए अनुमति देते हैंकठोर वातावरण.
आवेदन
एक जंगम डबल बीम गैन्ट्री क्रेन के अनुप्रयोग
A चल डबल बीम गैन्ट्री क्रेनके लिए डिज़ाइन किया गया हैभारी शुल्क उठाने और सामग्री हैंडलिंग, विशेष रूप से ऐसे वातावरण में जहां ओवरहेड क्रेन अव्यवहारिक हैं या गतिशीलता की आवश्यकता होती है। इसकी उच्च भार क्षमता, व्यापक अवधि और संरचनात्मक स्थिरता इसे औद्योगिक और निर्माण कार्यों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है।
🔧 विशिष्ट अनुप्रयोग:
शिपबिल्डिंग और मरीन यार्ड
बड़े जहाज के घटकों (जैसे, पतवार वर्गों, इंजन) को उठाना और स्थिति।
स्टील प्लेटों और भारी फैब्रिकेशन मॉड्यूल को संभालना।
स्टील निर्माण यार्ड
मूविंग स्ट्रक्चरल स्टील बीम, फ्रेम और वेल्डेड असेंबली।
बड़े हिस्से के साथ बाहरी भारी निर्माण की दुकानों के लिए आदर्श।
कंक्रीट के पौधे
प्रीकास्ट कंक्रीट पैनल, गर्डर्स, पाइप और स्लैब का परिवहन।
स्टैकिंग, लोडिंग और चलती घटकों के लिए कुशल।
निर्माण स्थल
बड़े निर्माण तत्वों जैसे कि बीम, कॉलम, रिबार बंडलों और कंटेनरों को संभालना।
पुल निर्माण या बुनियादी ढांचा विधानसभा के लिए अस्थायी स्थापना।
सुविधाओं का निर्माण
भारी उपकरण या वाहन उत्पादन में बड़े मशीन भागों या विधानसभाओं को स्थानांतरित करना।
ओवरसाइज़्ड घटकों के लिए मॉड्यूलर असेंबली लाइनों में उपयोगी।
रसद और भंडारण यार्ड
लोड हो रहा है और भारी कार्गो, पैलेट, या शिपिंग कंटेनरों को उतारना।
ओवरहेड लिफ्टिंग सिस्टम के बिना खुले भंडारण क्षेत्रों के लिए आदर्श।
बिजली संयंत्र और ऊर्जा सुविधाएं
टर्बाइन, जनरेटर, ट्रांसफार्मर और बड़े पाइपलाइन वर्गों को संभालना।
नए निर्माण और रखरखाव दोनों संचालन में उपयोग किया जाता है।
रेल और परिवहन डिपो
लोडिंग\/अनलोडिंग रेल घटकों या वाहन असेंबली।
लोकोमोटिव और रोलिंग स्टॉक रखरखाव यार्ड में उपयोगी।
खनन और भारी उद्योग
भारी खनन उपकरण या खनिज प्रसंस्करण मशीनरी उठाना।
रिमोट या ओपन-पिट माइनिंग ऑपरेशंस में मोबाइल समाधान के रूप में कार्य करता है।
पवन टरबाइन और नवीकरणीय ऊर्जा परियोजनाएं
विधानसभा या स्थापना के दौरान पवन टरबाइन के लिए नैकेल, ब्लेड और टावरों को उठाना।
मोबाइल और विभिन्न इलाकों के अनुकूल।

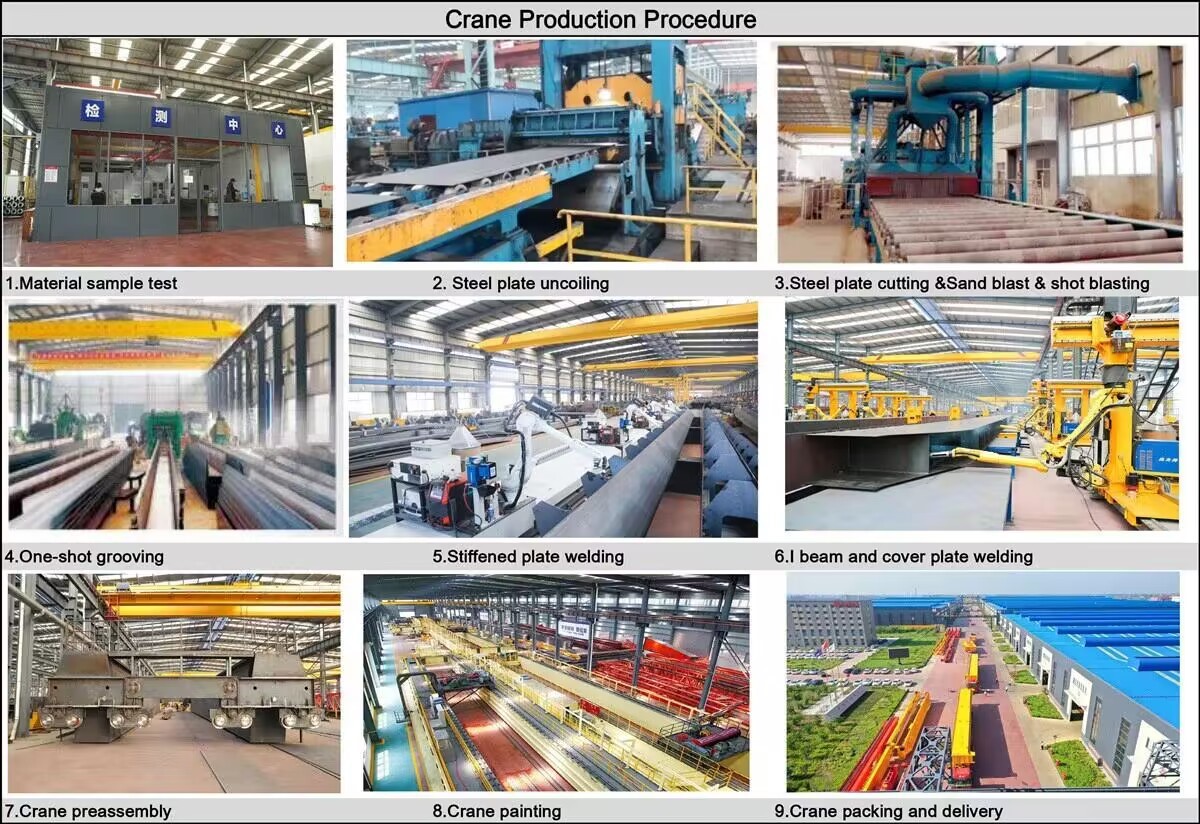

क्रेनउत्पादन प्रक्रिया
1। डिजाइन और इंजीनियरिंग
ब्लूप्रिंट और स्ट्रक्चरल डिज़ाइन: इंजीनियरिंग टीमें क्रेन को विनिर्देशों के आधार पर डिजाइन करती हैं, वजन, अवधि, उठाने की क्षमता और काम के माहौल को देखते हुए।
घटक विनिर्देश: मुख्य गर्डर्स, एंड बीम, होइस्ट सिस्टम, ट्रॉली और विद्युत घटकों जैसे घटकों के लिए विस्तृत विनिर्देश तैयार किए जाते हैं।
2। सामग्री चयन और खरीद
स्टील सामग्री चयन: उच्च शक्ति वाले स्टील सामग्री को मुख्य गर्डर्स, कॉलम और अन्य महत्वपूर्ण भागों के लिए चुना जाता है।
प्रोक्योरमेंट: स्टील प्लेट, सेक्शन, बोल्ट और इलेक्ट्रिकल घटकों जैसे सामग्री को गुणवत्ता के लिए खट्टा और निरीक्षण किया जाता है।
3। कटिंग और प्री-फैब्रिकेशन
कटिंग और शेपिंग: स्टील के घटकों को डिजाइन विनिर्देशों के अनुसार प्रारंभिक रूपों में काट, आकार और वेल्डेड किया जाता है।
प्री-फैब्रिकेशन असेंबली: बीम और गर्डर्स जैसे घटक पूर्व-इकट्ठे होते हैं, यह सत्यापित करने के लिए कि वे एक साथ ठीक से फिट होते हैं।
4। वेल्डिंग और संरचनात्मक विधानसभा
वेल्डिंग: मुख्य गर्डर्स, कॉलम और अन्य संरचनात्मक घटकों को एक मजबूत ढांचा बनाने के लिए वेल्डेड किया जाता है। शक्ति और स्थायित्व सुनिश्चित करने के लिए विशिष्ट वेल्डिंग तकनीकों का उपयोग किया जाता है।
स्ट्रक्चरल असेंबली: मुख्य गर्डर्स और एंड बीम को इकट्ठा किया जाता है, जो संतुलित लोड वितरण के लिए सटीक संरेखण सुनिश्चित करता है।
गुणवत्ता नियंत्रण: वेल्डिंग सीम और जोड़ों का निरीक्षण किसी भी संरचनात्मक दोषों के लिए गैर-विनाशकारी परीक्षण (जैसे, अल्ट्रासोनिक या एक्स-रे परीक्षण) का उपयोग करके किया जाता है।
5। मशीनिंग और परिष्करण
भागों की मशीनिंग: पहियों, ट्रॉली घटकों, और लहरा जैसे महत्वपूर्ण भागों, उचित फिटिंग और चिकनी संचालन के लिए मशीनिंग से गुजरते हैं।
भूतल उपचार: स्टील के हिस्सों को साफ किया जाता है और जंग को रोकने और स्थायित्व को बढ़ाने के लिए सैंडब्लास्टिंग और कोटिंग जैसे सतह उपचार के अधीन किया जाता है।
पेंटिंग और कोटिंग: सुरक्षात्मक कोटिंग्स को मौसम प्रतिरोध के लिए लागू किया जाता है, एक प्राइमर के साथ शीर्ष कोट के बाद।
6। क्रेन घटकों की विधानसभा
मुख्य गर्डर असेंबली: दो मुख्य गर्डर्स माउंट और गठबंधन किए गए हैं।
एंड बीम इंस्टॉलेशन: एंड बीम मुख्य गर्डर्स के लिए तय किए जाते हैं, जिससे क्रेन का फ्रेम बन जाता है।
होइस्ट और ट्रॉली इंस्टॉलेशन: लहरा तंत्र और ट्रॉली को मुख्य गर्डर रेल पर रखा गया है और संरेखण और परिचालन चिकनाई के लिए परीक्षण किया गया है।
7। विद्युत और नियंत्रण प्रणाली स्थापना
वायरिंग और केबलिंग: बिजली की आपूर्ति, नियंत्रण सर्किट और सुरक्षा प्रणालियों के लिए विद्युत वायरिंग स्थापित की जाती है।
नियंत्रण कक्ष और सुरक्षा सुविधाएँ: नियंत्रण कक्ष माउंट किया गया है, जिसमें सुरक्षा सुविधाओं जैसे कि सीमा स्विच, आपातकालीन स्टॉप और अधिभार सुरक्षा एकीकृत और परीक्षण जैसे सुरक्षा सुविधाएँ हैं।
नियंत्रण प्रणाली प्रोग्रामिंग: क्रेन के नियंत्रण प्रणाली को सही ऑपरेशन के लिए प्रोग्राम और परीक्षण किया जाता है।
8। परीक्षण और गुणवत्ता आश्वासन
लोड परीक्षण: क्रेन को यह सुनिश्चित करने के लिए परीक्षण लोड करने के लिए अधीन किया जाता है कि यह मुद्दों के बिना अपनी रेटेड क्षमता को संभाल सकता है।
परिचालन परीक्षण: कार्यात्मक परीक्षण आंदोलनों, जवाबदेही, ब्रेकिंग सिस्टम और विद्युत संचालन की जांच करने के लिए किए जाते हैं।
निरीक्षण और प्रमाणन: क्रेन सुरक्षा नियमों और मानकों के अनुपालन को सत्यापित करने के लिए अंतिम निरीक्षण से गुजरता है। प्रासंगिक अधिकारियों द्वारा प्रमाणन जारी किया जा सकता है।
9। अंतिम समायोजन और वितरण तैयारी
अंतिम समायोजन: सुचारू संचालन सुनिश्चित करने के लिए कोई भी मामूली समायोजन किया जाता है।
प्रलेखन: ऑपरेशन मैनुअल, रखरखाव दिशानिर्देश और प्रमाणन दस्तावेज वितरण के लिए तैयार किए जाते हैं।
पैकेजिंग और शिपिंग: क्रेन को शिपमेंट के लिए सुरक्षित रूप से पैक किया जाता है, यह सुनिश्चित करते हुए कि सभी भागों को पारगमन के दौरान संरक्षित किया जाता है।
10। स्थापना और कमीशनिंग (साइट पर)
ऑन-साइट असेंबली: यदि आवश्यक हो तो क्रेन ग्राहक के स्थान पर इकट्ठा किया जाता है।
कार्यशाला दृश्य:
कंपनी ने एक बुद्धिमान उपकरण प्रबंधन मंच स्थापित किया है, और रोबोट से निपटने और वेल्डिंग के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95%तक पहुंच जाएगी। 32 वेल्डिंग लाइनों को उपयोग में रखा गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर 85%तक पहुंच गई है।
लोकप्रिय टैग: चल डबल बीम गैन्ट्री क्रेन, चीन मूवबल डबल बीम गैन्ट्री क्रेन निर्माता, आपूर्तिकर्ता, फैक्ट्री
शायद तुम्हे यह भी अच्छा लगे
जांच भेजें
