इलेक्ट्रिक सिंगल बीम क्रेन



1. इलेक्ट्रिक सिंगल-बीम क्रेन एक प्रकार का उठाने वाला उपकरण है जो उद्योग और विनिर्माण में व्यापक रूप से उपयोग किया जाता है, आमतौर पर भारी वस्तुओं को संभालने और स्थानांतरित करने के लिए उपयोग किया जाता है। इसमें एक मुख्य बीम, अंतिम बीम, इलेक्ट्रिक ट्रॉली और इलेक्ट्रिक होइस्ट और अन्य प्रमुख घटक शामिल हैं। उपकरण का डिज़ाइन इसे विभिन्न कार्य वातावरणों, जैसे फ़ैक्टरी कार्यशालाओं, गोदामों, बंदरगाहों आदि के लिए उपयुक्त बनाता है।

2. चूंकि इलेक्ट्रिक सिंगल-बीम क्रेन में केवल एक मुख्य बीम होता है, संरचना अपेक्षाकृत सरल और स्थापित करने और बनाए रखने में आसान होती है। इसे इलेक्ट्रिक होइस्ट द्वारा मुख्य बीम पर आगे और पीछे ले जाया जा सकता है, और सर्वांगीण सामग्री प्रबंधन को प्राप्त करने के लिए मुख्य बीम को ट्रैक पर बाएं और दाएं ले जाया जा सकता है। यह आमतौर पर हल्के से मध्यम वजन वाली वस्तुओं के लिए उपयुक्त है, और वहन क्षमता कई टन से लेकर दसियों टन तक होती है। डबल-बीम क्रेन की तुलना में, इलेक्ट्रिक सिंगल-बीम क्रेन कम ऊर्ध्वाधर स्थान घेरती हैं और सीमित स्थान वाले स्थानों के लिए उपयुक्त हैं। ऑपरेशन के दौरान सुरक्षा सुनिश्चित करने के लिए विभिन्न प्रकार के सुरक्षा उपकरणों से सुसज्जित, जैसे सीमा स्विच, आपातकालीन स्टॉप बटन इत्यादि।

3. इलेक्ट्रिक सिंगल-बीम क्रेन औद्योगिक स्वचालन और उत्पादन दक्षता में सुधार के लिए महत्वपूर्ण उपकरणों में से एक है, और उनकी विश्वसनीयता और बहुमुखी प्रतिभा के लिए उद्यमों द्वारा पसंद की जाती है।



अधिकतम. उठाने की ऊँचाई: 30 मी

मुख्य घटकों की वारंटी: 1 वर्ष

मुख्य घटक: मोटर

वज़न (KG):2090 kg

अधिकतम. भार उठाना: 10 टन

अवधि:7.5~28.5 मी

कार्य कर्तव्य:ए3

कार्य तापमान:-20 डिग्री ~+40 डिग्री

1.मुख्य किरण

1. इलेक्ट्रिक सिंगल-बीम क्रेन का मुख्य बीम इसके प्रमुख संरचनात्मक घटकों में से एक है, जो उठाने वाले भार को ले जाने और संचारित करने के लिए जिम्मेदार है। मुख्य बीम आमतौर पर स्टील से बना होता है और भारी वस्तुओं का समर्थन करने और विभिन्न कार्यभार का सामना करने के लिए पर्याप्त ताकत और कठोरता सुनिश्चित करने के लिए बॉक्स के आकार या आई-आकार की संरचना में डिजाइन किया जाता है।

2. इलेक्ट्रिक सिंगल-बीम क्रेन का मुख्य बीम आमतौर पर इसकी मजबूती और स्थायित्व सुनिश्चित करने के लिए उच्च गुणवत्ता वाले स्टील, जैसे Q235B या Q345B से बना होता है। मुख्य बीम का क्रॉस-सेक्शन आम तौर पर I-आकार या बॉक्स-आकार का होता है। I-आकार का मुख्य बीम हल्का और निर्माण में आसान है, जबकि बॉक्स के आकार के मुख्य बीम में उच्च मरोड़ प्रतिरोध और बेहतर समग्र कठोरता होती है।

3. इलेक्ट्रिक सिंगल-बीम क्रेन का मुख्य बीम इलेक्ट्रिक सिंगल-बीम क्रेन का मूल है, और इसकी डिजाइन और गुणवत्ता सीधे क्रेन के कामकाजी प्रदर्शन और सुरक्षा को प्रभावित करती है। मुख्य बीम की स्थिरता और मजबूती सुनिश्चित करती है कि क्रेन विभिन्न उठाने के कार्यों को सुचारू रूप से और कुशलता से पूरा कर सकती है।

उठाने की व्यवस्था

इलेक्ट्रिक सिंगल-बीम क्रेन की उठाने की प्रणाली पूरे उपकरण का मुख्य हिस्सा है। यह मुख्य रूप से भारी वस्तुओं को उठाने और नीचे करने और उन्हें क्षैतिज रूप से ले जाने के लिए जिम्मेदार है।

2. उठाने वाली प्रणाली मुख्य रूप से निम्नलिखित घटकों से बनी होती है: लहरा (क्रेन), तार रस्सी या चेन, मोटर, ब्रेक सिस्टम, नियंत्रण प्रणाली, चरखी और गाइड डिवाइस।

3. ये घटक यह सुनिश्चित करने के लिए एक साथ काम करते हैं कि इलेक्ट्रिक सिंगल-बीम क्रेन भारी वस्तुओं को उठाने का कार्य सुरक्षित, स्थिर और कुशलता से पूरा कर सके।

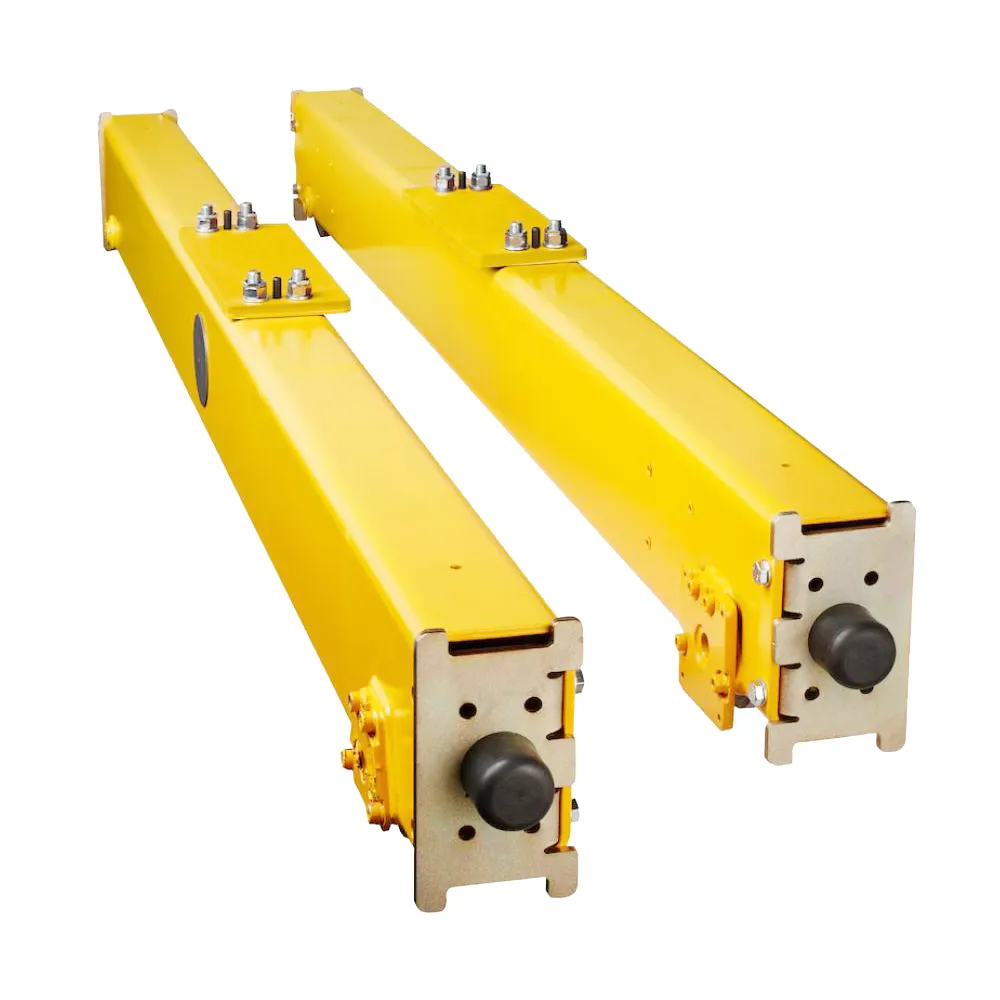

अंत किरण

1. इलेक्ट्रिक सिंगल-बीम क्रेन का अंतिम बीम क्रेन संरचना का एक महत्वपूर्ण हिस्सा है। यह मुख्य रूप से पुल को सहारा देने और क्रेन के सुचारू संचालन को सुनिश्चित करने की भूमिका निभाता है। अंतिम बीम का डिज़ाइन और कार्य सीधे क्रेन की संचालन सुरक्षा और सेवा जीवन को प्रभावित करते हैं।

2. इलेक्ट्रिक सिंगल-बीम क्रेन के अंतिम बीम को आमतौर पर स्टील प्लेटों से वेल्ड किया जाता है। इसमें उच्च शक्ति और कठोरता है और यह क्रेन के संचालन के दौरान उत्पन्न विभिन्न बलों का सामना कर सकता है। अंतिम बीम के दोनों सिरे वॉकिंग व्हील समूह से जुड़े हुए हैं, जो ट्रैक के साथ चलने के लिए पूरी क्रेन का समर्थन और मार्गदर्शन कर सकते हैं।

3. इलेक्ट्रिक सिंगल-बीम क्रेन का अंतिम बीम क्रेन के मुख्य बीम को जोड़ता है और क्रेन की संरचनात्मक स्थिरता सुनिश्चित करने के लिए चलने वाले पहिये द्वारा ट्रैक पर समर्थित होता है। अंतिम बीम ट्रैक पर क्रेन के पार्श्व आंदोलन का एहसास करने के लिए चलने वाले पहिया समूह के साथ सहयोग करता है, ताकि क्रेन कार्यशाला में विभिन्न पदों पर उठाने का कार्य पूरा कर सके। सीमा उपकरणों और बफ़र्स जैसे सुरक्षा उपकरणों के माध्यम से, अंतिम बीम ऑपरेशन के दौरान क्रेन की सुरक्षा सुनिश्चित करता है और दुर्घटनाओं को रोकता है।

4. सामान्य तौर पर, अंतिम बीम इलेक्ट्रिक सिंगल-बीम क्रेन का एक अनिवार्य हिस्सा है। यह न केवल संपूर्ण क्रेन की गति को संचालित और निर्देशित करता है, बल्कि उपयोग के दौरान क्रेन की सुरक्षा और विश्वसनीयता भी सुनिश्चित करता है।



















क्रेन यात्रा तंत्र

1. इलेक्ट्रिक सिंगल-बीम क्रेन का क्रेन यात्रा तंत्र क्रेन का एक महत्वपूर्ण हिस्सा है, जो पूरे ऑपरेटिंग क्षेत्र में ट्रैक के साथ क्रेन को क्षैतिज रूप से ले जाने के लिए जिम्मेदार है। इस तंत्र का डिज़ाइन और प्रदर्शन सीधे क्रेन की परिचालन दक्षता, स्थिरता और सुरक्षा को प्रभावित करता है।

2. इलेक्ट्रिक सिंगल-बीम क्रेन का क्रेन यात्रा तंत्र आमतौर पर एक इलेक्ट्रिक मोटर और एक रेड्यूसर से बना होता है। मोटर शक्ति प्रदान करती है, गति कम करती है और रेड्यूसर के माध्यम से टॉर्क बढ़ाती है, और ट्रॉली को ट्रैक पर चलने के लिए प्रेरित करती है।

3. इलेक्ट्रिक सिंगल-बीम क्रेन के क्रेन यात्रा तंत्र के डिजाइन और प्रदर्शन का क्रेन की स्थिरता, नियंत्रण क्षमता और सुरक्षा पर सीधा प्रभाव पड़ता है। इसलिए, इन घटकों का सही चयन और रखरखाव इलेक्ट्रिक सिंगल-बीम क्रेन के सुरक्षित और कुशल संचालन को सुनिश्चित करने की कुंजी है।









ट्रॉली यात्रा तंत्र

1. इलेक्ट्रिक सिंगल-बीम क्रेन का ट्रॉली यात्रा तंत्र क्रेन के उस हिस्से को संदर्भित करता है जिसका उपयोग हुक या अन्य उठाने वाले उपकरण को क्षैतिज रूप से स्थानांतरित करने के लिए किया जाता है, जो आमतौर पर मुख्य बीम के साथ ऊपर और नीचे चलता है। ट्रॉली चलाने वाला तंत्र क्रेन का एक महत्वपूर्ण हिस्सा है और लहराई गई वस्तु के पार्श्व आंदोलन के लिए जिम्मेदार है।

2. इलेक्ट्रिक सिंगल-बीम क्रेन का ट्रॉली यात्रा तंत्र आमतौर पर ट्रॉली को मुख्य बीम ट्रैक के साथ ले जाने के लिए ड्राइविंग बल प्रदान करने के लिए एक इलेक्ट्रिक मोटर से सुसज्जित होता है। ट्रॉली मुख्य बीम के ट्रैक पर चलती है। ट्रैक आमतौर पर एक स्टील गाइड रेल होता है, जिसे मुख्य बीम पर वेल्डेड या बोल्ट किया जाता है। ट्रॉली का संचालन आमतौर पर एक ऑपरेटिंग कंसोल या रिमोट कंट्रोल द्वारा नियंत्रित किया जाता है। लहराई गई वस्तु की सटीक गति प्राप्त करने के लिए ऑपरेटर ट्रॉली की आगे, पीछे और चलने की गति को नियंत्रित कर सकता है।

3. इलेक्ट्रिक सिंगल-बीम क्रेन के ट्रॉली यात्रा तंत्र का डिज़ाइन और रखरखाव इलेक्ट्रिक सिंगल-बीम क्रेन के समग्र प्रदर्शन और सुरक्षा के लिए महत्वपूर्ण है। इसके विभिन्न घटकों के सामान्य संचालन को सुनिश्चित करने के लिए नियमित निरीक्षण और रखरखाव उपकरण के जीवन को प्रभावी ढंग से बढ़ा सकता है और कार्य कुशलता में सुधार कर सकता है।

6.क्रेन का पहिया

1. इलेक्ट्रिक सिंगल-बीम क्रेन के पहिये पूरी क्रेन का एक महत्वपूर्ण हिस्सा हैं, जो क्रेन और ट्रॉली के वजन का समर्थन करने और ट्रैक के साथ सुचारू रूप से चलने के लिए जिम्मेदार हैं। पहियों की डिज़ाइन, सामग्री और स्थापना गुणवत्ता का क्रेन की सुरक्षा और परिचालन दक्षता पर सीधा प्रभाव पड़ता है।

2. इलेक्ट्रिक सिंगल-बीम क्रेन के पहिये आमतौर पर क्रेन और उसके भार को सहन करने के लिए उच्च शक्ति वाले स्टील से बने होते हैं। स्टील के पहियों में पहनने का प्रतिरोध और ताकत अच्छी होती है और ये भारी भार और बार-बार संचालन वाले वातावरण में उपयोग के लिए उपयुक्त होते हैं। कुछ विशेष अनुप्रयोगों में, पहनने के प्रतिरोध को बढ़ाने और सेवा जीवन को बढ़ाने के लिए पहियों के लिए मिश्र धातु इस्पात का उपयोग किया जा सकता है।

3. इलेक्ट्रिक सिंगल-बीम क्रेन के पहियों में आमतौर पर पहियों को ट्रैक पर स्थिर रखने और पटरी से उतरने से रोकने के लिए रिम होते हैं। क्रेन के सुचारू संचालन को सुनिश्चित करने के लिए रिम्स की ऊंचाई और आकार को ट्रैक प्रकार के अनुसार डिज़ाइन किया गया है। पहिये का व्यास आमतौर पर क्रेन के आकार और भार क्षमता के अनुसार डिज़ाइन किया गया है। बड़े पहिये भार को फैला सकते हैं और ट्रैक पर घिसाव को कम कर सकते हैं।

4. उपकरण के दीर्घकालिक और स्थिर संचालन को सुनिश्चित करने के लिए इलेक्ट्रिक सिंगल-बीम क्रेन के पहियों का डिज़ाइन और रखरखाव आवश्यक है। सही पहिया सामग्री और डिज़ाइन का चयन, और नियमित निरीक्षण और रखरखाव प्रभावी ढंग से पहियों और क्रेन की सेवा जीवन को बढ़ा सकता है।



क्रेन हुक

1. इलेक्ट्रिक सिंगल-बीम क्रेन का हुक भार उठाने और उठाने के लिए क्रेन के प्रमुख घटकों में से एक है। उठाने के संचालन की सुरक्षा और दक्षता के लिए हुक का डिज़ाइन, निर्माण और रखरखाव आवश्यक है।

2. इलेक्ट्रिक सिंगल-बीम क्रेन का हुक आमतौर पर उत्कृष्ट तन्य शक्ति और पहनने के प्रतिरोध के साथ उच्च शक्ति वाले मिश्र धातु इस्पात से बना होता है। यह सामग्री भारी भार का सामना करने और लंबे समय तक उपयोग के बाद ताकत और आकार बनाए रखने में सक्षम है। हुक आमतौर पर फोर्जिंग प्रक्रिया के माध्यम से निर्मित होता है, जो सामग्री के घनत्व और ताकत में सुधार कर सकता है, आंतरिक दोषों को कम कर सकता है और हुक की भार-वहन क्षमता और सुरक्षा में सुधार कर सकता है।

3. इलेक्ट्रिक सिंगल-बीम क्रेन के हुक को दो प्रकारों में विभाजित किया जा सकता है: सिंगल हुक और डबल हुक। एकल हुक की संरचना सरल है और यह हल्के भार के लिए उपयुक्त है; डबल हुक का उपयोग आमतौर पर बड़े उठाने वाले कार्यों के लिए किया जाता है जिनके लिए संतुलित भार की आवश्यकता होती है और तनाव को अधिक समान रूप से फैलाया जा सकता है।

4. हालांकि इलेक्ट्रिक सिंगल-बीम क्रेन के हुक की संरचना सरल होती है, लेकिन इसके डिजाइन और निर्माण के लिए विभिन्न कामकाजी परिस्थितियों में सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए सख्त मानकों की आवश्यकता होती है। उचित उपयोग और रखरखाव के माध्यम से, हुक की सेवा जीवन को काफी बढ़ाया जा सकता है और उठाने के संचालन की सुरक्षा सुनिश्चित की जा सकती है।





मोटर

1. इलेक्ट्रिक सिंगल-गर्डर क्रेन की मोटर इसके प्रमुख ड्राइविंग उपकरणों में से एक है, जो क्रेन के संचालन के लिए आवश्यक शक्ति प्रदान करने के लिए जिम्मेदार है। मोटर का प्रदर्शन सीधे क्रेन की परिचालन दक्षता और सुरक्षा को प्रभावित करता है।

2. इलेक्ट्रिक सिंगल-गर्डर क्रेन में एसी मोटर (एसी मोटर) होती है: कई इलेक्ट्रिक सिंगल-गर्डर क्रेन में, आमतौर पर इस्तेमाल की जाने वाली मोटर प्रकार एसी मोटर होती है। उनमें आम तौर पर उच्च दक्षता, कम रखरखाव आवश्यकताएं और लंबी सेवा जीवन होता है। और डीसी मोटर्स (डीसी मोटर): डीसी मोटर्स का उपयोग कुछ विशेष अनुप्रयोगों में किया जाता है, जो उच्च शुरुआती टॉर्क और बेहतर गति विनियमन प्रदर्शन प्रदान करते हैं, लेकिन अधिक रखरखाव की आवश्यकता हो सकती है।

3. कई आधुनिक इलेक्ट्रिक सिंगल-गर्डर क्रेन मोटर की गति और चलने की दिशा को समायोजित करने के लिए परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) का उपयोग करते हैं। परिवर्तनीय आवृत्ति ड्राइव सुचारू शुरुआत और रोक प्राप्त कर सकती है, बेहतर गति नियंत्रण और ऊर्जा बचत प्रभाव प्रदान कर सकती है। मोटर की शुरुआत और समाप्ति आमतौर पर नियंत्रण कक्ष या रिमोट कंट्रोल पर एक स्विच द्वारा नियंत्रित की जाती है, और ऑपरेटर आवश्यकतानुसार क्रेन की कार्यशील स्थिति को समायोजित कर सकता है।

4. इलेक्ट्रिक सिंगल-गर्डर क्रेन की मोटर क्रेन के समग्र संचालन में महत्वपूर्ण भूमिका निभाती है। सही मोटर का चयन करना और इसकी उचित स्थापना और रखरखाव सुनिश्चित करना क्रेन के प्रदर्शन और विश्वसनीयता में प्रभावी ढंग से सुधार कर सकता है और सुरक्षित और कुशल संचालन सुनिश्चित कर सकता है।

.



ध्वनि और प्रकाश अलार्म प्रणाली& सीमा परिवर्तन

इलेक्ट्रिक सिंगल-बीम क्रेन की ध्वनि और प्रकाश अलार्म प्रणाली और सीमा स्विच महत्वपूर्ण सुरक्षा उपकरण हैं जिनका उपयोग क्रेन की परिचालन सुरक्षा में सुधार करने और दुर्घटनाओं और विफलताओं को रोकने के लिए किया जाता है।

ध्वनि और प्रकाश अलार्म प्रणाली

1. कार्य

चेतावनी फ़ंक्शन: ध्वनि और प्रकाश अलार्म प्रणाली का उपयोग क्रेन के संचालन के दौरान ध्वनि और प्रकाश संकेतों को उत्सर्जित करने के लिए किया जाता है ताकि ऑपरेटर और आसपास के कर्मियों को सुरक्षा पर ध्यान देने के लिए चेतावनी दी जा सके। सामान्य अलार्म में ओवरलोड अलार्म, लिमिट अलार्म और फॉल्ट अलार्म शामिल हैं।

ऑपरेटर को याद दिलाएं: जब क्रेन असामान्य हो या सीमा स्थिति के करीब हो, तो ध्वनि और प्रकाश अलार्म सिस्टम ऑपरेटर को दुर्घटनाओं को रोकने के लिए आवश्यक उपाय करने की याद दिला सकता है।

2. रचना

ध्वनि अलार्म: आमतौर पर बजर या हॉर्न, यह ध्वनि निकालकर ऑपरेटर को चेतावनी देता है। ध्वनि की तीव्रता और आवृत्ति को आवश्यकता के अनुसार समायोजित किया जा सकता है।

लाइट अलार्म: आमतौर पर एक चमकती एलईडी लाइट या चेतावनी लाइट, जिसका उपयोग दृश्य ध्यान आकर्षित करने के लिए किया जाता है। चेतावनी प्रभाव को बढ़ाने के लिए प्रकाश अलार्म ध्वनि अलार्म के साथ समकालिक रूप से काम कर सकता है।

3. आवेदन

ओवरलोड अलार्म: जब क्रेन का लोड निर्धारित सुरक्षा सीमा से अधिक हो जाता है, तो ऑपरेटर को लोड कम करने की याद दिलाने के लिए ध्वनि और प्रकाश अलार्म सिस्टम सक्रिय हो जाएगा।

सीमा अलार्म: जब क्रेन का हुक, ट्रॉली या ट्रॉली यात्रा की सीमा स्थिति के करीब पहुंचती है, तो ध्वनि और प्रकाश अलार्म प्रणाली उपकरण क्षति या टकराव से बचने के लिए चेतावनी जारी करेगी।

फॉल्ट अलार्म: जब सिस्टम मोटर और ब्रेक जैसे प्रमुख घटकों में खराबी का पता लगाता है, तो ध्वनि और प्रकाश अलार्म सिस्टम रखरखाव कर्मियों को समय पर जांच और मरम्मत करने की याद दिलाने के लिए अलार्म जारी करेगा।

सीमा परिवर्तन

1. कार्य

गति की सीमा को सीमित करें: हुक, ट्रॉली या ट्रॉली को निर्धारित सुरक्षा सीमा से अधिक होने से रोकने, टकराव और उपकरण क्षति से बचने के लिए क्रेन की गति की सीमा को सीमित करने के लिए सीमा स्विच का उपयोग किया जाता है।

उपकरणों की सुरक्षा करें: चलती भागों की स्थिति का पता लगाकर, सीमा स्विच स्वचालित रूप से बिजली की आपूर्ति को काट सकता है या उपकरण को अत्यधिक आंदोलन के कारण होने वाले नुकसान से बचाने के लिए अलार्म सिस्टम को सक्रिय कर सकता है।

2. प्रकार

यांत्रिक सीमा स्विच: स्थिति का पता शारीरिक संपर्क के माध्यम से प्राप्त किया जाता है। उदाहरण के लिए, जब हुक या ट्रॉली लिमिट स्विच के स्विच आर्म को छूता है, तो स्विच संचालित होगा और सिग्नल भेजेगा।

फोटोइलेक्ट्रिक सीमा स्विच: भौतिक संपर्क के बिना स्थिति का पता लगाने के लिए फोटोइलेक्ट्रिक सेंसर का उपयोग करें। फोटोइलेक्ट्रिक सीमा स्विच प्रकाश किरणों को उत्सर्जित और प्राप्त करके स्थिति निर्धारित करते हैं, जो उच्च परिशुद्धता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हैं।

चुंबकीय सीमा स्विच: गतिशील भागों की स्थिति का पता लगाने के लिए चुंबकीय सेंसर का उपयोग करता है, और उच्च विश्वसनीयता और स्थायित्व के साथ चुंबकीय क्षेत्र के परिवर्तन को महसूस करके स्थिति निर्धारित करता है।

3. स्थापना स्थान

हुक सीमा स्विच: हुक की उठाने की सीमा को सीमित करने के लिए उठाने की व्यवस्था पर स्थापित किया गया।

ट्रॉली सीमा स्विच: ट्रॉली की पार्श्व गति सीमा को सीमित करने के लिए मुख्य बीम पर स्थापित किया गया।

कार सीमा स्विच: ट्रॉली की क्षैतिज गति सीमा को सीमित करने के लिए ट्रॉली ट्रैक पर स्थापित किया गया।

4. आवेदन

यात्रा सीमा: जब हुक, ट्रॉली या ट्रॉली सीमा स्थिति तक पहुंचती है, तो सीमा स्विच आगे की गति को रोकने के लिए एक संकेत भेजेगा।

सुरक्षा सुरक्षा: सीमा स्विच ध्वनि और प्रकाश अलार्म सिस्टम के साथ काम कर सकता है, और ऑपरेटर को उपाय करने की याद दिलाने के लिए सीमा स्थिति तक पहुंचने पर अलार्म सक्रिय हो जाता है।

इलेक्ट्रिक सिंगल-बीम क्रेन के सुरक्षित संचालन को सुनिश्चित करने के लिए ध्वनि और प्रकाश अलार्म सिस्टम और सीमा स्विच महत्वपूर्ण उपकरण हैं। प्रभावी अनुप्रयोग और रखरखाव के माध्यम से, उपकरण की सुरक्षा और कार्य कुशलता में काफी सुधार किया जा सकता है।

सुरक्षा उपकरण

1. इलेक्ट्रिक सिंगल-बीम क्रेन के सुरक्षा उपकरण ऑपरेशन के दौरान क्रेन के सुरक्षित संचालन को सुनिश्चित करने का एक महत्वपूर्ण हिस्सा है। ये उपकरण दुर्घटनाओं को रोक सकते हैं, जोखिम कम कर सकते हैं और ऑपरेटरों और उपकरणों की सुरक्षा कर सकते हैं।

आपातकालीन रोक उपकरण

कार्य: आपातकालीन स्थिति में तुरंत बिजली की आपूर्ति काट दें और क्रेन की सभी गतिविधियों को तुरंत रोक दें।

स्थापना स्थान: आमतौर पर ऑपरेशन पैनल और क्रेन की मुख्य स्थिति पर सेट किया जाता है, ताकि ऑपरेटर आपात स्थिति में इसे जल्दी से दबा सके।

विद्युत सुरक्षा उपकरण

कार्य: विद्युत दोषों के कारण होने वाली दुर्घटनाओं को रोकें, जिसमें अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण और रिसाव संरक्षण आदि शामिल हैं।

घटक: सर्किट ब्रेकर, फ़्यूज़ और लीकेज स्विच आदि शामिल हैं।

ब्रेकिंग सिस्टम

कार्य: जब क्रेन काम करना बंद कर दे तो भार की स्थिरता सुनिश्चित करें और भार को नीचे खिसकने से रोकें।

प्रकार: विद्युत चुम्बकीय ब्रेक और यांत्रिक ब्रेक सहित।

रखरखाव: ब्रेकिंग प्रभाव सुनिश्चित करने के लिए नियमित रूप से ब्रेकिंग सिस्टम की टूट-फूट की जाँच करें।

टक्कररोधी उपकरण

कार्य: ऑपरेशन के दौरान क्रेन को आसपास की सुविधाओं या वस्तुओं से टकराने से रोकें।

प्रकार: टकराव सेंसर और बफर डिवाइस सहित।

सुरक्षा लॉकिंग डिवाइस

कार्य: जब क्रेन संचालन में न हो तो आकस्मिक संचालन को रोकने के लिए कुछ प्रमुख घटकों को लॉक करें।

घटक: हुक लॉकिंग डिवाइस और लिफ्टिंग मैकेनिज्म लॉकिंग डिवाइस आदि शामिल हैं।

सुरक्षा बेल्ट और रेलिंग

कार्य: उच्च ऊंचाई वाले संचालन के दौरान ऑपरेटरों की सुरक्षा की रक्षा करना और गिरने वाली दुर्घटनाओं को रोकना।

स्थापना स्थान: क्रेन के ऑपरेटिंग प्लेटफॉर्म और रखरखाव क्षेत्र पर सेट करें।

ऑपरेटर प्रशिक्षण

कार्य: सुनिश्चित करें कि ऑपरेटर सुरक्षित संचालन प्रक्रियाओं को समझते हैं और उपकरणों का सही ढंग से उपयोग और रखरखाव करते हैं।

सामग्री: इसमें उपकरण संचालन, आपातकालीन हैंडलिंग और सुरक्षा सावधानियां आदि शामिल हैं।

निगरानी प्रणाली

कार्य: क्रेन की परिचालन स्थिति और पर्यावरणीय स्थितियों की वास्तविक समय की निगरानी, ​​​​डेटा रिकॉर्डिंग और दोष निदान प्रदान करना।

घटक: कैमरे, सेंसर और डेटा रिकॉर्डिंग डिवाइस शामिल हैं।

2. इन सुरक्षा उपकरणों के प्रभावी अनुप्रयोग और रखरखाव के माध्यम से, इलेक्ट्रिक सिंगल-बीम क्रेन की सुरक्षा में काफी सुधार किया जा सकता है, ऑपरेटरों और उपकरणों की सुरक्षा की जा सकती है, और दुर्घटनाओं के जोखिम को कम किया जा सकता है।

नियंत्रण मोड

1. इलेक्ट्रिक सिंगल-बीम क्रेन का नियंत्रण मोड क्रेन के संचालन मोड और नियंत्रण सटीकता को निर्धारित करता है। विभिन्न नियंत्रण मोड विभिन्न परिचालन आवश्यकताओं और कार्य वातावरण को पूरा कर सकते हैं।

2. निम्नलिखित सामान्य इलेक्ट्रिक सिंगल-बीम क्रेन नियंत्रण मोड और उनकी विशेषताएं हैं:

मैन्युअल नियंत्रण

ऑपरेशन मोड: हैंडल, बटन या स्विच जैसे मैन्युअल ऑपरेटिंग उपकरणों के माध्यम से उठाने, चलने और चलने सहित क्रेन के विभिन्न कार्यों को सीधे नियंत्रित करें।

लाभ:

सरल ऑपरेशन, उन अवसरों के लिए उपयुक्त जहां उच्च स्वचालन की आवश्यकता नहीं होती है।

ऑपरेशन को सटीक रूप से नियंत्रित करना आसान है।

नुकसान:

ऑपरेटर को उपकरण के बगल में काम करने की आवश्यकता होती है, जो बड़े या उच्च ऊंचाई वाले संचालन के लिए उपयुक्त नहीं हो सकता है।

मैन्युअल नियंत्रण से ऑपरेटर को थकान हो सकती है और कार्यकुशलता प्रभावित हो सकती है।

रिमोट कंट्रोल

ऑपरेशन मोड: क्रेन के विभिन्न कार्यों को नियंत्रित करने के लिए वायरलेस रिमोट कंट्रोल का उपयोग करें। रिमोट कंट्रोल आमतौर पर कई बटन और रॉकर्स से लैस होता है, जो उठाने, चलाने, ट्रॉलियों और गाड़ियों के नियंत्रण का एहसास कर सकता है।

लाभ:

संचालन के लचीलेपन में सुधार के लिए ऑपरेटर क्रेन के चारों ओर स्वतंत्र रूप से घूम सकता है।

उन अवसरों पर लागू होता है जहां लंबी दूरी या उच्च ऊंचाई पर ऑपरेशन करने की आवश्यकता होती है।

नुकसान:

रिमोट कंट्रोल डिवाइस की बैटरी और सिग्नल स्थिरता को नियमित रूप से जांचने और बनाए रखने की आवश्यकता है।

जटिल वातावरण में, रिमोट कंट्रोल सिग्नल में हस्तक्षेप हो सकता है।

विद्युत नियंत्रण

ऑपरेशन मोड: क्रेन को एक विद्युत नियंत्रण पैनल के माध्यम से संचालित किया जाता है, जो क्रेन के विभिन्न कार्यों को नियंत्रित करने के लिए विभिन्न बटन, स्विच और संकेतक रोशनी से सुसज्जित है।

लाभ:

सटीक नियंत्रण, नाजुक संचालन की आवश्यकता वाले अवसरों के लिए उपयुक्त।

विभिन्न सुरक्षा संरक्षण और अलार्म कार्यों को एकीकृत किया जा सकता है।

नुकसान:

ऑपरेटर को उपकरण के पास काम करने की आवश्यकता होती है, जो गतिविधियों की सीमा को सीमित करता है।

स्वचालित नियंत्रण

ऑपरेशन मोड: क्रेन एक स्वचालित नियंत्रण प्रणाली से सुसज्जित है, जो प्रीसेट प्रोग्राम और सेंसर के माध्यम से स्वचालित रूप से ऑपरेशन कार्य करती है। स्वचालित नियंत्रण प्रणाली में पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) या डीसीएस (वितरित नियंत्रण प्रणाली) शामिल हो सकते हैं।

लाभ:

यह ऑपरेशन के स्वचालन स्तर में सुधार करता है और मानवीय हस्तक्षेप को कम करता है।

यह उच्च परिशुद्धता वाले दोहराए गए संचालन को प्राप्त कर सकता है और उत्पादन लाइनों और स्वचालित गोदामों के लिए उपयुक्त है।

नुकसान:

इसके लिए जटिल प्रोग्राम सेटिंग्स और सिस्टम डिबगिंग की आवश्यकता होती है।

आपात्कालीन स्थिति से निपटने के लिए मानवीय हस्तक्षेप की आवश्यकता हो सकती है।

हाइब्रिड नियंत्रण

ऑपरेशन मोड: यह मैनुअल, रिमोट कंट्रोल और स्वचालित नियंत्रण के कार्यों को जोड़ता है, और विशिष्ट ऑपरेशन आवश्यकताओं के अनुसार चुना जाता है। इसे कंट्रोल पैनल, रिमोट कंट्रोल या स्वचालित प्रोग्राम के माध्यम से संचालित किया जा सकता है।

लाभ:

यह विभिन्न कार्य परिवेशों और परिचालन आवश्यकताओं के अनुकूल विभिन्न प्रकार के ऑपरेशन मोड प्रदान करता है।

यह परिचालन लचीलेपन और दक्षता में सुधार करता है।

नुकसान:

कई नियंत्रण उपकरणों और प्रणालियों को बनाए रखना आवश्यक है, जिससे जटिलता बढ़ जाती है।

3. प्रत्येक नियंत्रण मोड के अपने लागू परिदृश्य और फायदे और नुकसान होते हैं। उपयुक्त नियंत्रण मोड चुनने से इलेक्ट्रिक सिंगल-बीम क्रेन की परिचालन दक्षता और सुरक्षा में सुधार हो सकता है और विभिन्न कार्य वातावरण और कार्यों की जरूरतों को पूरा किया जा सकता है।



रेखाचित्र







1. उच्च दक्षता

मजबूत उठाने की क्षमता: इलेक्ट्रिक सिंगल-बीम क्रेन भारी वस्तुओं को कुशलतापूर्वक उठा और ले जा सकती हैं और विभिन्न कार्य वातावरणों के लिए उपयुक्त हैं जिन्हें उठाने की आवश्यकता होती है।

उच्च कार्यकुशलता: इलेक्ट्रिक ड्राइव सिस्टम क्रेन को जल्दी से शुरू करने, रोकने और गति को समायोजित करने की अनुमति देता है, जिससे कार्यकुशलता में सुधार होता है।

2. आसान संचालन

नियंत्रित करने में आसान: आधुनिक इलेक्ट्रिक सिंगल-बीम क्रेन सहज ज्ञान युक्त नियंत्रण पैनल, रिमोट कंट्रोल या बुद्धिमान सिस्टम से लैस हैं, जो संचालित करने में आसान हैं और ऑपरेटरों के प्रशिक्षण समय को कम करते हैं।

स्वचालन की उच्च डिग्री: कई इलेक्ट्रिक सिंगल-बीम क्रेन में स्वचालित नियंत्रण कार्य होते हैं, जो मैन्युअल संचालन की आवश्यकता को कम करते हुए स्वचालित उठाने, संचालन और रोकने को प्राप्त कर सकते हैं।

3. कम रखरखाव लागत

स्थिर विद्युत प्रणाली: पारंपरिक आंतरिक दहन इंजन ड्राइव प्रणालियों की तुलना में, विद्युत प्रणालियाँ आम तौर पर अधिक स्थिर होती हैं और रखरखाव की लागत कम होती है।

विफलताओं को कम करें: इलेक्ट्रिक सिंगल-बीम क्रेन में कम यांत्रिक भाग, अपेक्षाकृत कम विफलता दर और आसान रखरखाव और सर्विसिंग होती है।

4. पर्यावरण संरक्षण

कोई उत्सर्जन नहीं: इलेक्ट्रिक सिंगल-बीम क्रेन इलेक्ट्रिक ड्राइव का उपयोग करते हैं, निकास गैस और शोर उत्पन्न नहीं करते हैं, और पर्यावरण संरक्षण आवश्यकताओं को पूरा करते हैं।

ऊर्जा उपयोग: विद्युत प्रणाली में उच्च ऊर्जा दक्षता होती है, यह प्रभावी ढंग से बिजली का उपयोग कर सकती है और ऊर्जा बर्बादी को कम कर सकती है।

5. सुरक्षित संचालन

उन्नत सुरक्षा उपकरण: ऑपरेशन के दौरान सुरक्षा सुनिश्चित करने के लिए विभिन्न प्रकार के सुरक्षा उपकरणों जैसे ओवरलोड प्रोटेक्शन डिवाइस, लिमिट स्विच, ध्वनि और प्रकाश अलार्म सिस्टम से लैस।

सटीक नियंत्रण: विद्युत नियंत्रण प्रणाली सटीक गति नियंत्रण प्रदान कर सकती है, जिससे संचालन की स्थिरता और सुरक्षा में सुधार होता है।

6. सघन संरचना

छोटी जगह पर कब्ज़ा: इलेक्ट्रिक सिंगल-बीम क्रेन की संरचना कॉम्पैक्ट होती है और यह छोटी जगह में काम कर सकती है, जो सीमित कामकाजी वातावरण के लिए उपयुक्त है।

मजबूत अनुकूलनशीलता: फैक्ट्री भवनों, पुलों और संकीर्ण स्थानों जैसे विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त।





1. विनिर्माण उद्योग

उत्पादन लाइन: उत्पादन लाइन में, उत्पादन दक्षता में सुधार के लिए उत्पादन वर्कपीस, अर्ध-तैयार उत्पादों और कच्चे माल को उठाने और स्थानांतरित करने के लिए इलेक्ट्रिक सिंगल-बीम क्रेन का उपयोग किया जाता है।

असेंबली कार्यशाला: असेंबली और रखरखाव कार्य को सुविधाजनक बनाने के लिए विभिन्न यांत्रिक भागों और उपकरणों को उठाने और स्थानांतरित करने के लिए उपयोग किया जाता है।

2. भण्डारण एवं रसद

गोदाम संचालन: गोदाम में, भंडारण दक्षता में सुधार के लिए माल के परिवहन, ढेर और छँटाई के लिए इलेक्ट्रिक सिंगल-बीम क्रेन का उपयोग किया जाता है।

लॉजिस्टिक्स केंद्र: लॉजिस्टिक्स केंद्र में, इलेक्ट्रिक सिंगल-बीम क्रेन लॉजिस्टिक्स संचालन दक्षता में सुधार के लिए विभिन्न सामानों की लोडिंग और अनलोडिंग और वितरण को संभालने में मदद करते हैं।

3. निर्माण स्थल

निर्माण सामग्री प्रबंधन: निर्माण दक्षता में सुधार के लिए स्टील बार, पूर्वनिर्मित कंक्रीट भागों और ईंटों जैसी निर्माण सामग्री को उठाने और स्थानांतरित करने के लिए उपयोग किया जाता है।

उपकरण स्थापना: बड़े निर्माण उपकरण और संरचनात्मक भागों को उठाने और स्थापित करने में सहायता करें।

4. धातुकर्म उद्योग

स्टील प्लांट: स्टील प्लांट में, इलेक्ट्रिक सिंगल-बीम क्रेन का उपयोग स्टील बिलेट्स, फर्नेस चार्ज और अन्य भारी वस्तुओं को स्थानांतरित करने के लिए किया जाता है, जो उच्च तापमान और उच्च तीव्रता वाले कामकाजी वातावरण के अनुकूल होते हैं।

फाउंड्री कार्यशाला: कास्टिंग मोल्ड और कास्टिंग को उठाने और स्थानांतरित करने के लिए उपयोग किया जाता है।

5. ऊर्जा उद्योग

बिजली उपकरण रखरखाव: बिजली सुविधाओं में, इसका उपयोग जनरेटर सेट, मोटर और ट्रांसफार्मर जैसे बड़े उपकरणों को स्थानांतरित करने और स्थापित करने के लिए किया जाता है।

तेल और गैस उद्योग: तेल और गैस निष्कर्षण और प्रसंस्करण की प्रक्रिया में, उपकरणों को उठाने और बनाए रखने के लिए इलेक्ट्रिक सिंगल-बीम क्रेन का उपयोग किया जाता है।

6. जहाज निर्माण उद्योग

पतवार असेंबली: शिपयार्ड में, उत्पादन दक्षता में सुधार के लिए पतवार घटकों को उठाने और इकट्ठा करने के लिए इलेक्ट्रिक सिंगल-बीम क्रेन का उपयोग किया जाता है।

उपकरण स्थापना: जहाजों पर विभिन्न उपकरण और सिस्टम स्थापित करने के लिए उपयोग किया जाता है।





1. डिज़ाइन चरण

आवश्यकता विश्लेषण: ग्राहक की जरूरतों और अनुप्रयोग परिदृश्यों के आधार पर भार क्षमता, कार्य सीमा और नियंत्रण विधि सहित क्रेन के प्रदर्शन और विशिष्टताओं को डिजाइन करें।

प्रारंभिक डिजाइन: इंजीनियर जरूरतों के आधार पर प्रारंभिक डिजाइन करते हैं, जिसमें क्रेन का संरचनात्मक लेआउट, मुख्य घटकों का आकार और सामग्री का चयन शामिल है।

विस्तृत डिज़ाइन: विस्तृत इंजीनियरिंग चित्र और तकनीकी विशिष्टताओं सहित, डिज़ाइन में उठाने की व्यवस्था, ट्रॉली चलाने की व्यवस्था, ट्रॉली चलाने की व्यवस्था, मोटर और नियंत्रण प्रणाली आदि शामिल हैं।

डिज़ाइन समीक्षा: यह सुनिश्चित करने के लिए डिज़ाइन समीक्षा करें कि डिज़ाइन सुरक्षा विशिष्टताओं और प्रदर्शन आवश्यकताओं को पूरा करता है।

2. सामग्री की खरीद

सामग्री चयन: उच्च गुणवत्ता वाले स्टील, मोटर, ब्रेक, ट्रांसमिशन सिस्टम और अन्य घटकों का चयन करें। आम तौर पर उपयोग की जाने वाली सामग्रियों में संरचनात्मक स्टील, मिश्र धातु इस्पात और उच्च शक्ति वाले स्टील शामिल हैं।

आपूर्तिकर्ता चयन: सामग्री की गुणवत्ता और आपूर्ति की स्थिरता सुनिश्चित करने के लिए सामग्री खरीद के लिए विश्वसनीय आपूर्तिकर्ताओं का चयन करें।

स्वीकृति निरीक्षण: यह सुनिश्चित करने के लिए खरीदी गई सामग्रियों को स्वीकार करें कि वे तकनीकी मानकों और गुणवत्ता आवश्यकताओं को पूरा करते हैं।

3. प्रसंस्करण और विनिर्माण

संरचनात्मक भागों का प्रसंस्करण: जिसमें बीम, सपोर्ट फ्रेम और अन्य संरचनात्मक भागों की कटिंग, वेल्डिंग और संयोजन शामिल है। इन प्रक्रियाओं के लिए सीएनसी मशीन टूल्स, वेल्डिंग उपकरण आदि के उपयोग की आवश्यकता होती है।

यांत्रिक घटक विनिर्माण: उठाने की व्यवस्था, ट्रॉली चलाने की व्यवस्था, और गियर, बीयरिंग और रोलर्स सहित छोटी कार चलाने की व्यवस्था के विभिन्न यांत्रिक घटकों का उत्पादन।

विद्युत घटक असेंबली: केबल वायरिंग और विद्युत कनेक्शन सहित मोटर, नियंत्रण पैनल, सेंसर और अन्य विद्युत घटकों की स्थापना।

सामान्य असेंबली: विभिन्न निर्मित घटकों की सामान्य असेंबली, जिसमें मुख्य बीम, छोटी कारों, बड़ी कारों, उठाने वाले तंत्र और नियंत्रण प्रणालियों की असेंबली शामिल है।

4. परीक्षण और डिबगिंग

स्थैतिक परीक्षण: जांचें कि क्रेन की संरचना और कनेक्शन स्थिर हैं या नहीं, और सुनिश्चित करें कि सभी घटक डिजाइन आवश्यकताओं के अनुसार सही ढंग से स्थापित हैं।

गतिशील परीक्षण: क्रेन के सामान्य संचालन को सुनिश्चित करने के लिए उसके उठाने, चलने, चलने और ब्रेक लगाने के प्रदर्शन की जांच करने के लिए नो-लोड और लोड परीक्षण करें।

सुरक्षा परीक्षण: यह सुनिश्चित करने के लिए कि क्रेन के सुरक्षा उपकरण और सुरक्षा प्रणाली प्रभावी ढंग से काम करती है, अधिभार परीक्षण, सीमा परीक्षण और ब्रेक परीक्षण करें।

डिबगिंग: क्रेन के संचालन प्रदर्शन को अनुकूलित करने और सटीकता को नियंत्रित करने के लिए परीक्षण परिणामों के आधार पर समायोजन करें।

5. गुणवत्ता नियंत्रण

गुणवत्ता निरीक्षण: यह सुनिश्चित करने के लिए कि उत्पाद गुणवत्ता मानकों को पूरा करता है, प्रत्येक उत्पादन चरण में गुणवत्ता निरीक्षण करें, जिसमें सामग्री निरीक्षण, प्रसंस्करण निरीक्षण, असेंबली निरीक्षण और परीक्षण निरीक्षण शामिल हैं।

रिकॉर्डिंग और ट्रैकिंग: प्रत्येक उत्पादन चरण के गुणवत्ता डेटा को रिकॉर्ड करें, उत्पाद की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए गुणवत्ता ट्रैकिंग और समस्या विश्लेषण करें।

6. पैकेजिंग और डिलीवरी

पैकेजिंग: परिवहन के दौरान उपकरण को क्षति से बचाने के लिए परीक्षण पास कर चुकी इलेक्ट्रिक सिंगल-बीम क्रेन को पैक करें। पैकेजिंग सामग्री में आमतौर पर सुरक्षात्मक पैड, लकड़ी के बक्से और प्लास्टिक फिल्में शामिल होती हैं।

डिलीवरी की तैयारी: यह सुनिश्चित करने के लिए परिवहन की व्यवस्था करें कि उपकरण ग्राहक के निर्दिष्ट स्थान पर सुरक्षित रूप से पहुंचाया जाए। आवश्यकतानुसार स्थापना और कमीशनिंग सेवाएँ प्रदान करें।

7. बिक्री के बाद सेवा

इंस्टालेशन और कमीशनिंग: यह सुनिश्चित करने के लिए कि उपकरण सामान्य रूप से काम कर सके, उपकरण के लिए ऑन-साइट इंस्टॉलेशन और कमीशनिंग सेवाएं प्रदान करें।

प्रशिक्षण: ऑपरेटरों को प्रशिक्षित करें और उपकरण के संचालन और रखरखाव के लिए सावधानियों के बारे में बताएं।

रखरखाव और रखरखाव: उपकरण के दीर्घकालिक और स्थिर संचालन को सुनिश्चित करने के लिए नियमित रखरखाव और रखरखाव सेवाएं प्रदान करें।

दोष प्रबंधन: उपकरण के उपयोग के दौरान उत्पन्न होने वाली समस्याओं को तुरंत हल करने के लिए बिक्री के बाद सहायता प्रदान करें।





कंपनी ने एक बुद्धिमान उपकरण प्रबंधन प्लेटफ़ॉर्म स्थापित किया है, और हैंडलिंग और वेल्डिंग रोबोट के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95% तक पहुंच जाएगी। 32 वेल्डिंग लाइनों को उपयोग में लाया गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर पहुंच गई है।
