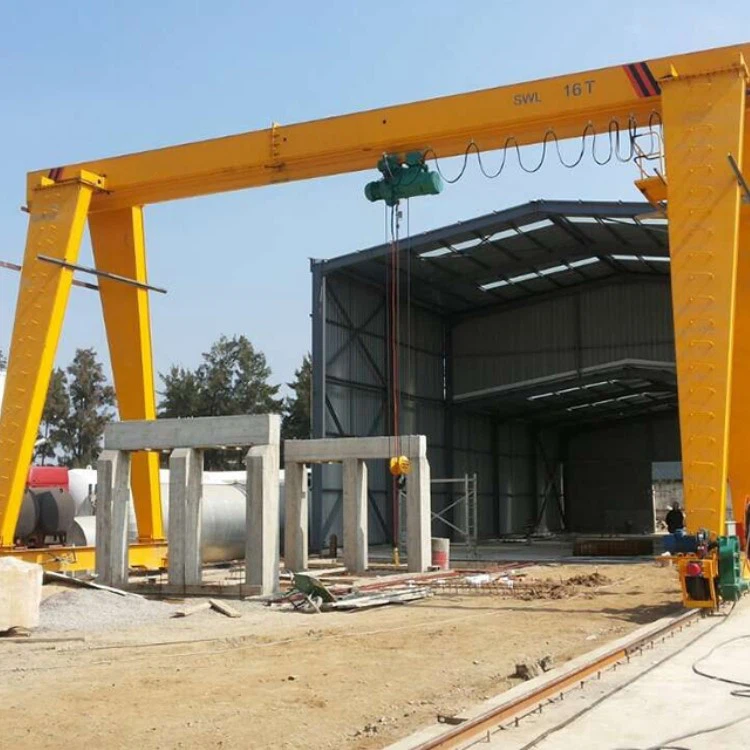

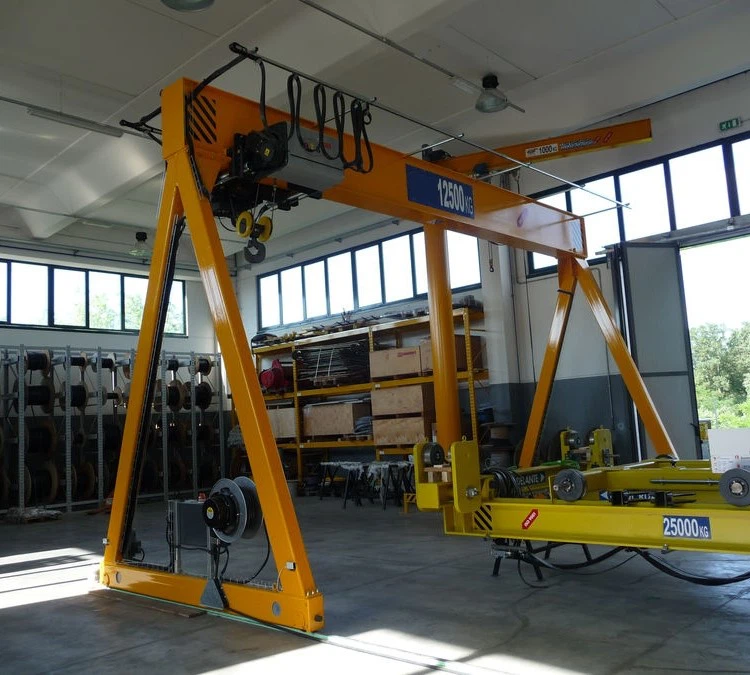

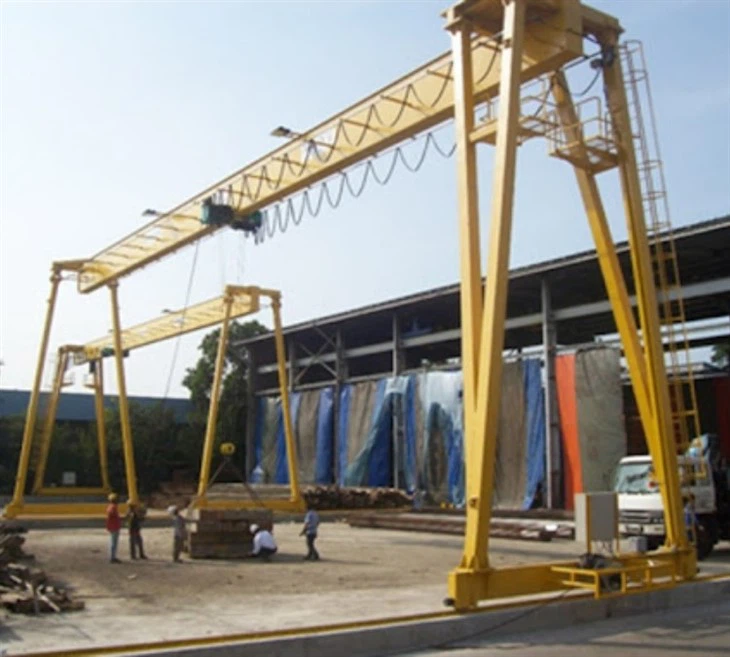

इलेक्ट्रिक होइस्ट सिंगल गर्डर गैन्ट्री क्रेन

इलेक्ट्रिक सिंगल गर्डर गैन्ट्री क्रेन 0.5~20t टन भार वाला एक सामान्य उठाने वाला उपकरण है। श्रम की दक्षता में सुधार और आवश्यक मशीनरी की कामकाजी परिस्थितियों में सुधार के लिए कारखाने, खदान, बंदरगाह, गोदाम, बहु-पवन क्षेत्रों और अन्य सामग्री प्रबंधन स्थानों में इसका व्यापक रूप से उपयोग किया जाता है।

इलेक्ट्रिक होइस्ट के साथ इलेक्ट्रिक सिंगल गर्डर गैन्ट्री क्रेन मध्यम और छोटे आकार का उठाने वाला उपकरण है जो रेल पर चलता है। यह मुख्य रूप से गैन्ट्री (गर्डर, लेग, लोअर क्रॉस बीम, आदि), उत्थापन तंत्र, यात्रा तंत्र और विद्युत नियंत्रण भाग से बना है। उत्थापन तंत्र के रूप में विद्युत लहरा के साथ, यह गर्डर के आई-स्टील के निचले निकला हुआ किनारा के साथ चलता है। गर्डर बॉक्स-आकार की संरचना और ट्रस संरचना का है। पहली अच्छी तकनीक और आसान निर्माण का दावा करती है, और दूसरी मशीन मृत वजन में हल्की और हवा प्रतिरोध में मजबूत है। पूरी मशीन में हल्के मृत वजन, सरल संरचना और आसान स्थापना और रखरखाव की सुविधा है, ताकि यह मध्यम के बाहरी परिचालन साइटों पर लागू हो। और कारखानों और खदानों, माल ढुलाई यार्डों और गोदामों जैसे सामान्य संचालन के लिए छोटा भार उठाना। ज्वलनशील, विस्फोटक और संक्षारक गैस वाले वातावरण में काम करना प्रतिबंधित है।

इसके तीन ऑपरेशन मोड हैं: ग्राउंड हैंडल, वायरलेस रिमोट कंट्रोल और कैब।

क्षमता: 2टी, 3टी, 5टी, 10टी, 16टी, 20टी, 6टी

अवधि की लंबाई: 7.5 मी ~ 31.5 मी

वजन: 4500 किलो

अधिकतम. उठाने की ऊँचाई: 15M, 6m, 20M, 30m या अनुकूलित

कार्य कर्तव्यए3, ए4

क्रोधित वोल्टेज: 3 चरण 380V 50 हर्ट्ज/अनुकूलित

प्रमाणीकरण: आईएसओ, सीई, गोस्ट

क्रेन नियंत्रण मोड: रिमोट कंट्रोल, पेंडेंट कंट्रो, केबिन नियंत्रण

इलेक्ट्रिक होइस्ट सिंगल गर्डर गैन्ट्री क्रेन के घटकों में आम तौर पर शामिल हैं:

1. मुख्य गर्डर:

मुख्य गर्डर इलेक्ट्रिक होइस्ट सिंगल गैन्ट्री क्रेन का मुख्य संरचनात्मक घटक है जो भार और अन्य क्रेन घटकों का समर्थन करता है। इसमें क्रेन की लंबाई तक चलने वाले क्षैतिज बीम होते हैं, जो आमतौर पर स्टील से बने होते हैं।

इस्पात फैक्टरी सामग्री Q235B/Q345B, निर्बाध और एक बार बनाने वाला।

स्टील मिल सीएनसी कटिंग का पूरा सेट।

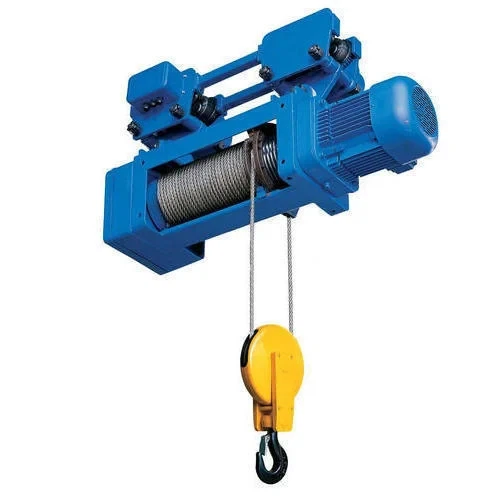

2. लहराना:

भार उठाने और कम करने के लिए एक विद्युत लहरा। इसे आमतौर पर एक ट्रॉली पर लगाया जाता है जो मुख्य गर्डर के साथ चलती है।

क्षमता: 1-50टी 2

संरक्षण वर्ग एफ वर्ग

3. आउटरिगर:

पैरों को उच्च शक्ति वाले स्टील से वेल्ड किया गया है, और आसान आवाजाही के लिए नीचे रोलर्स लगाए गए हैं।

4. पहिए:

केकड़ों को उठाने के लिए पहिये, मुख्य बीम और अंतिम बीम का उत्पादन हमारी समर्पित वैक्यूम कास्टिंग कार्यशाला में किया जाता है।

5. हुक

क्रेन हुक सभी उठाने वाली मशीनरी का एक बहुत ही महत्वपूर्ण घटक है और लगभग सभी भार का भार वहन करता है। इसमें कोई भी समस्या घातक दुर्घटनाओं का कारण बन सकती है। अत: काँटों का महत्व स्वतः स्पष्ट है।

1. क्षमता: 1-450 टन

2. जालीदार हुक, सपाट "सी" आकार, थ्रस्ट बेयरिंग पर घूमता है।

6. वायरलेस रिमोट कंट्रोल:

नियंत्रण प्रणाली ऑपरेटर को क्रेन और लहरा की गति को नियंत्रित करने की अनुमति देती है। नियंत्रण प्रणालियों में बटन, स्विच या रिमोट कंट्रोल शामिल हो सकते हैं।

1. मॉडल: F21 F23 F24 F21 F23 F24 स्पीड: सिंगल स्पीड, डबल स्पीड। वीएफडी नियंत्रण

2. जीवनकाल 500,000 बार;

7. सुरक्षा विशेषताएं:गैन्ट्री क्रेन दुर्घटनाओं को रोकने के लिए विभिन्न सुरक्षा सुविधाओं जैसे अधिभार संरक्षण, आपातकालीन स्टॉप बटन और सीमा स्विच से लैस हैं।

8. रनवे या गैन्ट्री:क्रेनों को एक निश्चित रनवे पर या आउट्रिगर्स द्वारा समर्थित गैन्ट्री पर लगाया जा सकता है। एक रनवे या गैन्ट्री एक स्थिर आधार प्रदान करता है और क्रेन को कार्य क्षेत्र के भीतर जाने की अनुमति देता है।

9. वैकल्पिक सहायक उपकरण:सुरक्षा और दक्षता बढ़ाने के लिए रोशनी, सायरन और कैमरे जैसे अतिरिक्त सामान जोड़े जा सकते हैं।

10. रेखाचित्र:

1. लचीलापन:इलेक्ट्रिक होइस्ट सिंगल गर्डर गैन्ट्री क्रेन बेहद लचीले होते हैं और विभिन्न प्रकार के उठाने वाले अनुप्रयोगों में उपयोग किए जा सकते हैं। वे भारी मशीनरी, उपकरण और सामग्री सहित विभिन्न प्रकार के भार को आसानी से संभाल सकते हैं।
2. संक्षिप्त परिरूप:सिंगल-गर्डर गैन्ट्री क्रेन में डबल-गर्डर गैन्ट्री क्रेन की तुलना में अपेक्षाकृत कॉम्पैक्ट डिज़ाइन होता है, जो उन्हें सीमित स्थान या कम हेडरूम वाली सुविधाओं में उपयोग के लिए उपयुक्त बनाता है।
3. प्रभावी लागत:इस प्रकार की गैन्ट्री क्रेन आम तौर पर डबल-गर्डर गैन्ट्री क्रेन की तुलना में अधिक लागत प्रभावी होती है, जिससे यह उन व्यवसायों के लिए पहली पसंद बन जाती है जो अपनी उठाने की जरूरतों को पूरा करते हुए अपने निवेश को अधिकतम करना चाहते हैं।
4. इन्सटाल करना आसान:इलेक्ट्रिक होइस्ट सिंगल-गर्डर गैन्ट्री क्रेन को अन्य प्रकार की क्रेनों की तुलना में स्थापित करना आसान होता है, जिसके लिए मौजूदा बुनियादी ढांचे में न्यूनतम संशोधन की आवश्यकता होती है।
5. कुशल संचालन:इलेक्ट्रिक होइस्ट सिंगल गर्डर गैन्ट्री क्रेन को चर गति नियंत्रण, सटीक स्थिति और चिकनी उठाने जैसी सुविधाओं के साथ कुशल संचालन के लिए डिज़ाइन किया गया है।
6. कम रखरखाव:सिंगल-गर्डर गैन्ट्री क्रेन में आम तौर पर कुछ अन्य क्रेन प्रकारों की तुलना में कम रखरखाव की आवश्यकता होती है, जिससे समय के साथ डाउनटाइम और परिचालन लागत कम हो जाती है।

• उत्पादन:सिंगल-गर्डर गैन्ट्री क्रेन का उपयोग आमतौर पर उत्पादन प्रक्रियाओं के दौरान भारी मशीनरी, भागों और कच्चे माल को उठाने और स्थानांतरित करने के लिए विनिर्माण सुविधाओं में किया जाता है।
• भण्डारण:यह गैन्ट्री क्रेन गोदामों और वितरण केंद्रों में सामान लोड करने और उतारने, पैलेटों को ढेर करने और इन्वेंट्री व्यवस्थित करने के लिए आदर्श है।
• निर्माण:इलेक्ट्रिक होइस्ट सिंगल गर्डर गैन्ट्री क्रेन का उपयोग निर्माण स्थलों पर स्टील बीम, कंक्रीट स्लैब और निर्माण उपकरण जैसी सामग्रियों को उठाने और स्थानांतरित करने के लिए किया जाता है।
• शिपिंग और रसद:बंदरगाह और शिपिंग यार्ड कार्गो कंटेनरों को संभालने, जहाजों को लोड और अनलोड करने और परिवहन के विभिन्न तरीकों के बीच कार्गो स्थानांतरित करने के लिए इलेक्ट्रिक होइस्ट सिंगल-गर्डर गैन्ट्री क्रेन का उपयोग करते हैं।
• मोटर वाहन उद्योग:ऑटोमोटिव विनिर्माण संयंत्र कारों को इकट्ठा करने, ऑटो पार्ट्स के परिवहन और उत्पादन लाइनों पर भारी घटकों को स्थानांतरित करने के लिए सिंगल-गर्डर गैन्ट्री क्रेन का उपयोग करते हैं।
• कृषि:इस प्रकार की गैन्ट्री क्रेन कृषि वातावरण में उपयोग के लिए उपयुक्त है जैसे कि कृषि उपकरण लोड करना और उतारना, घास या अनाज ले जाना और पशुधन ले जाना।

कंपनी ने एक बुद्धिमान उपकरण प्रबंधन प्लेटफ़ॉर्म स्थापित किया है, और हैंडलिंग और वेल्डिंग रोबोट के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95% तक पहुंच जाएगी। 32 वेल्डिंग लाइनों को उपयोग में लाया गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर पहुंच गई है।
