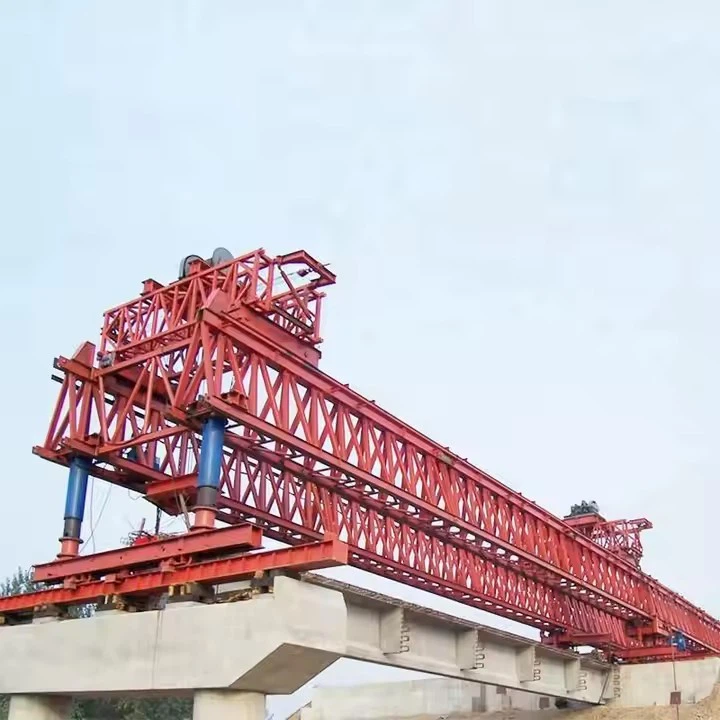

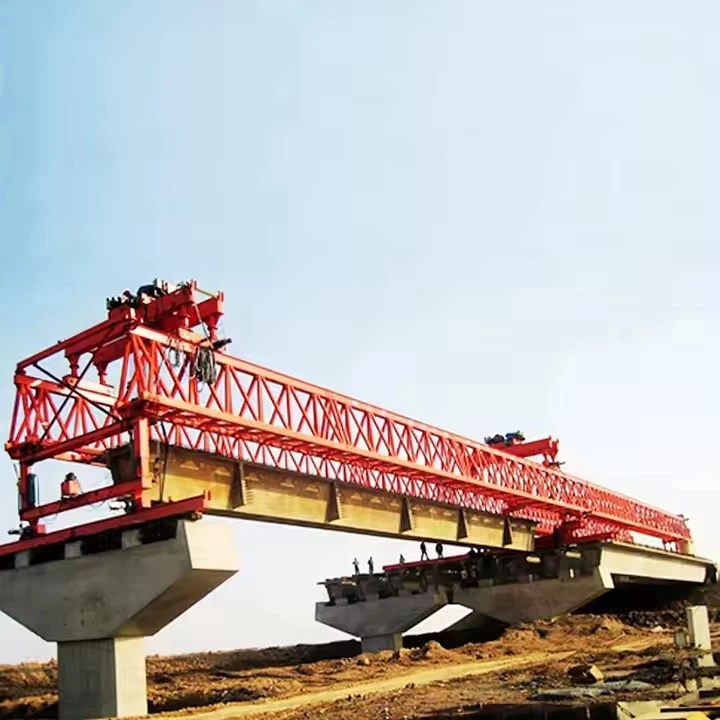

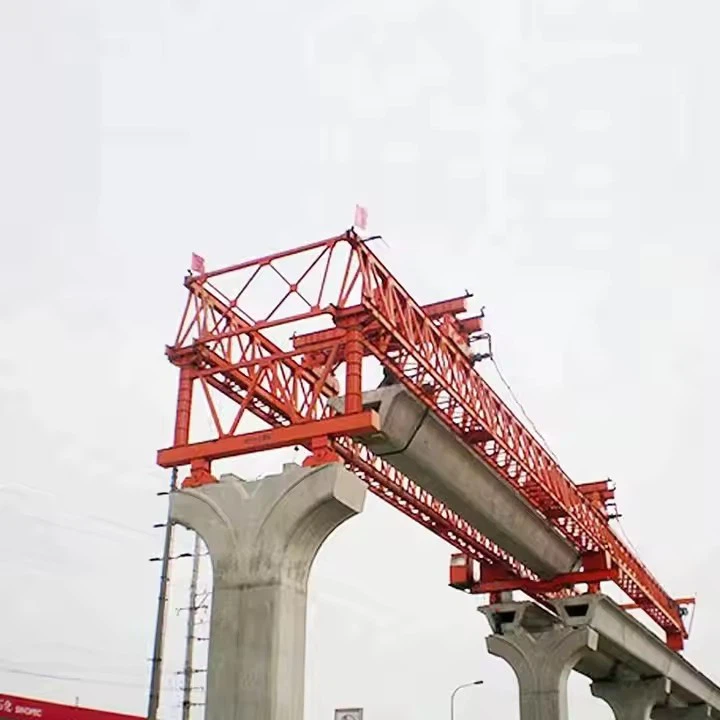

110 टन ब्रिज लॉन्चर निर्माण मशीन
110 टन ब्रिज लॉन्चर इरेक्शन मशीन एक भारी उपकरण है जिसका उपयोग पुलों के निर्माण में किया जाता है, विशेष रूप से प्रीकास्ट या असेंबल किए गए ब्रिज सेगमेंट को लॉन्च करने के लिए। ये मशीनें बड़े पैमाने पर बुनियादी ढांचा परियोजनाओं के लिए आवश्यक हैं, जो भारी पुल घटकों के सटीक स्थान को सक्षम करती हैं।
प्रमुख विशेषताऐं
110-टन ब्रिज लॉन्चर निर्माण मशीन की मुख्य विशेषताएं:
उच्च भार क्षमता- 110 टन तक वजन वाले पुल खंडों को संभाल सकता है।
समायोज्य अवधि और पहुंच- विभिन्न पुल की चौड़ाई और ऊंचाई को समायोजित करने के लिए डिज़ाइन किया गया।
परिशुद्धता नियंत्रण- हाइड्रोलिक या इलेक्ट्रोमैकेनिकल सिस्टम सटीक स्थिति सुनिश्चित करते हैं।
मॉड्यूलर डिज़ाइन- साइट पर असेंबल किया जा सकता है और विभिन्न ब्रिज कॉन्फ़िगरेशन के लिए अनुकूलित किया जा सकता है।
सुरक्षा तंत्र- लोड सेंसर, स्टेबलाइजर्स और आपातकालीन ब्रेक शामिल हैं।
गतिशीलता- कुछ मॉडल पुल संरेखण के साथ आवाजाही के लिए स्वतःचालित होते हैं या पटरियों पर लगे होते हैं।
विनिर्देश
यहां ए के लिए विशिष्ट विशिष्टताएं दी गई हैं110 टन की ब्रिज लॉन्चर निर्माण मशीनपुल निर्माण में उपयोग किया जाता है। निर्माता और परियोजना आवश्यकताओं के आधार पर वास्तविक विशिष्टताएँ भिन्न हो सकती हैं।
सामान्य विशिष्टताएँ
अधिकतम प्रक्षेपण क्षमता:110 मीट्रिक टन
प्रकार:मॉड्यूलर, स्वयं{{0}लॉन्चिंग या ट्रैक{{1}माउंटेड
आवेदन पत्र:प्रीकास्ट सेगमेंटल ब्रिज, बॉक्स गर्डर, स्टील ट्रस आदि।
संरचनात्मक एवं यांत्रिक विशिष्टताएँ
मुख्य गर्डर की लंबाई:समायोज्य (आमतौर पर 50 मीटर-100 मीटर)
लॉन्चिंग नाक की लंबाई:15 मी-30 मी (कैंटिलीवर क्षणों को कम करने के लिए)
उठाने की व्यवस्था:हाइड्रोलिक जैक या चरखी
प्रति खंड भार क्षमता:110 टन तक
यात्रा तंत्र:स्व-चालित (पहिया/ट्रैक- आधारित) या स्लाइडिंग प्रणाली
प्रणोदन प्रणाली:हाइड्रोलिक रैम या मोटर चालित पहिये
चित्र एवं घटक
A 110 टन की ब्रिज लॉन्चर निर्माण मशीनपुल निर्माण में पूर्वनिर्मित पुल खंडों या गर्डर्स को परिवहन, स्थिति और स्थापित करने के लिए उपयोग किया जाने वाला एक भारी उपकरण है। ऐसी मशीन के प्रमुख घटक नीचे दिए गए हैं:
1. मुख्य संरचनात्मक घटक
नोज/गैन्ट्री बूम लॉन्च करना- लॉन्चिंग के दौरान पुल खंडों का समर्थन करने के लिए आगे बढ़ता है।
मुख्य गर्डर/बीम- प्राथमिक भार वहन करने वाली संरचना जो निर्माण अंतराल को फैलाती है।
समर्थन पैर/अस्थायी पियर्स- लॉन्चिंग और सेगमेंट प्लेसमेंट के दौरान स्थिरता प्रदान करें।
हाइड्रोलिक लिफ्ट प्रणाली- लॉन्चर की ऊंचाई और संरेखण को समायोजित करता है।
2. मूवमेंट एवं पोजिशनिंग सिस्टम
क्रॉलर/ट्रैक सिस्टम- मशीन को पुल डेक या जमीन पर चलने की अनुमति देता है।
हाइड्रोलिक जैक- खंडों की सटीक स्थिति के लिए उपयोग किया जाता है।
चरखी और केबल प्रणाली- खंडों को खींचने या समायोजित करने में सहायता करता है।
रेल/ट्रॉली प्रणाली- कुछ मॉडल अनुदैर्ध्य गति के लिए रेल का उपयोग करते हैं।
3. उठाने और संभालने का तंत्र
लहरा प्रणाली (क्रेन या चरखी)- पुल खंडों को उठाना और स्थापित करना (आमतौर पर 110 टन क्षमता)।
स्प्रेडर्स/लिफ्टिंग बीम्स- भारी खंड उठाते समय भार समान रूप से वितरित करता है।
क्लैम्प्स/ग्रिपर्स- परिवहन और स्थापना के दौरान प्रीकास्ट खंडों को सुरक्षित करता है।
4. हाइड्रोलिक और पावर सिस्टम
हाइड्रोलिक पंप और सिलेंडर- उठाने, लॉन्च करने और समायोजन तंत्र को शक्ति प्रदान करें।
नियंत्रण केबिन- हाउस ऑपरेटर सटीक गतिविधियों के लिए नियंत्रण करता है।
विद्युत इकाई (डीजल/इलेक्ट्रिक)- हाइड्रोलिक और विद्युत प्रणालियों के लिए ऊर्जा प्रदान करता है।
5. सुरक्षा एवं स्थिरीकरण घटक
आउट्रिगर्स/स्टेबलाइजर्स- संचालन के दौरान टिपिंग को रोकें।
एंटी-स्लिप ब्रेक- उठाने के दौरान मशीन को उसकी जगह पर लॉक कर दें।
लोड सेंसर और सीमा स्विच- सुरक्षित वजन वितरण सुनिश्चित करें और ओवरलोड को रोकें।
6. सहायक प्रणालियाँ
संरेखण एवं सर्वेक्षण उपकरण- सटीक सेगमेंट प्लेसमेंट के लिए लेजर या जीपीएस।
मौसम सुरक्षा- कठोर परिस्थितियों में संचालन के लिए कवर या ढाल।
आपातकालीन स्टॉप और बैकअप सिस्टम- बिजली हानि या खराबी के लिए विफल सुरक्षा।
रेखाचित्र
लाभ
110 टन की ब्रिज लॉन्चर निर्माण मशीनउपकरण का एक विशेष टुकड़ा है जिसका उपयोग पुलों के निर्माण में किया जाता है, विशेष रूप से गर्डर्स, खंडों या संपूर्ण पुल स्पैन को लॉन्च करने के लिए। यहां इसके कुछ प्रमुख फायदे दिए गए हैं:
1. उच्च भार क्षमता (110 टन)
कई लिफ्टों या अतिरिक्त मशीनरी की आवश्यकता को कम करते हुए, भारी पुल घटकों को संभाल सकता है।
बड़े -स्पैन पुलों और भारी प्रीकास्ट खंडों के लिए उपयुक्त।
2. कुशल पुल निर्माण
नियंत्रित तरीके से गर्डर्स या डेक लॉन्च करके पुल निर्माण प्रक्रिया को तेज़ करता है।
पारंपरिक तरीकों की तुलना में शारीरिक श्रम और निर्माण समय को कम करता है।
3. परिशुद्धता और नियंत्रण
पुल खंडों की सटीक स्थिति के लिए हाइड्रोलिक सिस्टम और कम्प्यूटरीकृत नियंत्रण से सुसज्जित।
प्लेसमेंट के दौरान त्रुटियों को कम करता है, संरचनात्मक अखंडता सुनिश्चित करता है।
4. विभिन्न प्रकार के पुलों के प्रति अनुकूलनशीलता
बीम ब्रिज, बॉक्स गर्डर्स और सेगमेंटल ब्रिज सहित विभिन्न ब्रिज डिजाइनों के साथ काम करता है।
समायोज्य समर्थन और लॉन्चिंग तंत्र विभिन्न परियोजना आवश्यकताओं के लिए अनुकूलन की अनुमति देते हैं।
5. बढ़ी हुई सुरक्षा
मैन्युअल उठाने और संयोजन से जुड़े जोखिमों को कम करता है।
स्थिर और सुरक्षित संचालन साइट पर दुर्घटनाओं को कम करता है।
6. अस्थायी समर्थन की कम आवश्यकता
व्यापक अस्थायी मचान या फ़ॉल्सवर्क के बिना पुल खंडों को लॉन्च कर सकते हैं।
निर्माण लागत कम करता है और लॉजिस्टिक्स को सरल बनाता है।
7. गतिशीलता और असेंबली में आसानी
मॉड्यूलर डिज़ाइन त्वरित असेंबली और डिस्सेप्लर की अनुमति देता है।
आवश्यकतानुसार विभिन्न निर्माण स्थलों पर ले जाया जा सकता है।
8. बड़ी परियोजनाओं के लिए लागत-प्रभावी
हालाँकि प्रारंभिक निवेश अधिक हो सकता है, यह दक्षता में सुधार और श्रम आवश्यकताओं को कम करके दीर्घकालिक लागत को कम करता है।
दोहराए जाने वाले पुल निर्माण (उदाहरण के लिए, राजमार्ग, रेलवे) के लिए आदर्श।
9. पर्यावरण के अनुकूल निर्माण
पारंपरिक तरीकों की तुलना में जमीनी गड़बड़ी को कम करता है।
भारी क्रेनों और अत्यधिक सामग्री प्रबंधन की आवश्यकता कम हो जाती है।
10. स्वचालन और रिमोट ऑपरेशन
कुछ मॉडलों में दूरस्थ नियंत्रित संचालन की सुविधा होती है, जिससे परिशुद्धता और ऑपरेटर सुरक्षा में सुधार होता है।
महत्वपूर्ण उठाने के कार्यों में मानवीय त्रुटि को कम करता है।
आवेदन
110 टन की ब्रिज लॉन्चर निर्माण मशीनपुलों के निर्माण में उपयोग किया जाने वाला एक भारी उपकरण है, विशेष रूप से प्रीकास्ट सेगमेंट, गर्डर्स या पूरे ब्रिज स्पैन को लॉन्च करने के लिए। नीचे इसके प्रमुख अनुप्रयोग और विशेषताएं दी गई हैं:
अनुप्रयोग:
प्रीकास्ट खंड निर्माण- संतुलित कैंटिलीवर या स्पैन {{0}बाय {{1}स्पैन ब्रिज निर्माण में प्रीकास्ट कंक्रीट खंडों को उठाने और स्थिति में लाने के लिए उपयोग किया जाता है।
गर्डर लॉन्चिंग- राजमार्ग, रेलवे, या शहरी ओवरपास पुलों के लिए प्रीकास्ट या स्टील गर्डर्स स्थापित करना।
पूर्ण-स्पैन लॉन्चिंग- एक ही ऑपरेशन में पूरा ब्रिज स्पैन लगाने में सक्षम, जिससे निर्माण का समय कम हो जाता है।
मॉड्यूलर ब्रिज निर्माण- त्वरित पुल निर्माण (एबीसी) परियोजनाओं के लिए आदर्श जहां गति और सटीकता महत्वपूर्ण हैं।
ओवरहेड और अंडरस्लंग लॉन्चिंग- ब्रिज डिज़ाइन के आधार पर विभिन्न कॉन्फ़िगरेशन में काम कर सकता है (उदाहरण के लिए, डेक के ऊपर या नीचे से लॉन्च करना)।
उत्पादन प्रक्रिया
ए का उत्पादन110 टन की ब्रिज लॉन्चर निर्माण मशीनइसमें एक जटिल, बहुस्तरीय प्रक्रिया शामिल है जिसके लिए सटीक इंजीनियरिंग, भारी निर्माण और कठोर गुणवत्ता नियंत्रण की आवश्यकता होती है। नीचे एक संरचित हैउत्पादन प्रक्रिया:
1. डिजाइन एवं इंजीनियरिंग चरण
वैचारिक डिज़ाइन: भार क्षमता (110 टन), अवधि की लंबाई, गतिशीलता आवश्यकताओं और परिचालन स्थितियों को परिभाषित करें।
विस्तृत इंजीनियरिंग:
संरचनात्मक विश्लेषण (तनाव, विक्षेपण, स्थिरता के लिए FEA)।
लॉन्चिंग तंत्र के लिए हाइड्रोलिक/वायवीय प्रणाली डिजाइन।
स्वचालन के लिए विद्युत/नियंत्रण प्रणाली।
विनियामक अनुपालन: मानकों (आईएसओ, ईएन, एआईएससी, ओएसएचए, आदि) का पालन सुनिश्चित करें।
प्रोटोटाइपिंग (यदि आवश्यक हो): स्केल किए गए मॉडल के माध्यम से महत्वपूर्ण घटकों को मान्य करें।
2. सामग्री की खरीद
संचरना इस्पात: बूम, गर्डर्स और सपोर्ट के लिए उच्च -ग्रेड (उदाहरण के लिए, एएसटीएम ए572)।
हाइड्रोलिक घटक: पंप, सिलेंडर, वाल्व (110+ टन के लिए रेटेड)।
यांत्रिक भाग: चरखी, गियर, बियरिंग, ट्रैक/पहिए।
बिजली की व्यवस्था: पीएलसी, सेंसर, मोटर, केबल।
3. निर्माण एवं मशीनिंग
ए. संरचनात्मक निर्माण
काटना: स्टील प्लेट/बीम की प्लाज्मा/लेजर कटिंग।
वेल्डिंग: भारी वर्गों के लिए जलमग्न आर्क वेल्डिंग (एसएडब्ल्यू); एनडीटी (यूटी, आरटी) के माध्यम से निरीक्षण करें।
मशीनिंग: उच्च सहनशीलता कनेक्शन के लिए सीएनसी मिलिंग/ड्रिलिंग।
बी मैकेनिकल असेंबली
लॉन्चिंग तंत्र:
टेलीस्कोपिक बूम या लॉन्चिंग नोज का संयोजन।
ब्रिज डेक मूवमेंट के लिए रोलर्स/ट्रैक की स्थापना।
हाइड्रोलिक प्रणाली:
सिलेंडर, होसेस और बिजली इकाइयों को स्थापित करना।
दबाव परीक्षण (1.5× ऑपरेटिंग दबाव)।
सी. विद्युत/नियंत्रण प्रणाली
तारों: सेंसर (लोड, स्थिति), पीएलसी और एचएमआई पैनल स्थापित करें।
एकीकरण: हाइड्रोलिक्स/मैकेनिक्स को नियंत्रण सॉफ्टवेयर से लिंक करें।
4. गुणवत्ता नियंत्रण (क्यूसी)
आयामी जाँच: संरचनात्मक घटकों के लिए लेजर संरेखण।
लोड परीक्षण: 132 टन (क्षमता का 120%) तक स्थिर/गतिशील परीक्षण।
कार्यात्मक परीक्षण: पुल लॉन्चिंग चक्र का अनुकरण करें; सुरक्षा इंटरलॉक सत्यापित करें।
5. पेंटिंग और संक्षारण संरक्षण
सतह की तैयारी: सैंडब्लास्टिंग (एसए 2.5 मानक)।
कलई करना: एपॉक्सी प्राइमर + पॉलीयुरेथेन टॉपकोट (या महत्वपूर्ण भागों के लिए गैल्वनाइजिंग)।
6. अंतिम संयोजन एवं कमीशनिंग
ऑन-साइट असेम्बली(यदि मॉड्यूलर हो): मुख्य गर्डर्स को खड़ा करें, हाइड्रोलिक्स/नियंत्रण स्थापित करें।
फ़ील्ड परीक्षण:
ड्राई रन (कोई भार नहीं)।
कैलिब्रेटेड वज़न के साथ लाइव लोड परीक्षण।
ऑपरेटर प्रशिक्षण: सुरक्षा प्रोटोकॉल, आपातकालीन प्रक्रियाएं।
7. वितरण एवं स्थापना
परिवहन: अधिक आकार होने पर अलग करें; भारी ढुलाई का उपयोग करें.
इंस्टालेशन: तैनाती स्थल पर क्रेन की सहायता से सेटअप।
सौंप दो: दस्तावेज़ीकरण (मैनुअल, प्रमाणन)।
8. रखरखाव एवं सहायता
नियमावली: स्नेहन, बोल्ट कसने आदि के लिए शेड्यूल प्रदान करें।
दूरस्थ निगरानी: पूर्वानुमानित रखरखाव के लिए IoT-सक्षम सिस्टम (वैकल्पिक)।
कार्यशाला दृश्य
कंपनी ने एक बुद्धिमान उपकरण प्रबंधन प्लेटफ़ॉर्म स्थापित किया है, और हैंडलिंग और वेल्डिंग रोबोट के 310 सेट (सेट) स्थापित किए हैं। योजना के पूरा होने के बाद, 500 से अधिक सेट (सेट) होंगे, और उपकरण नेटवर्किंग दर 95% तक पहुंच जाएगी . 32 वेल्डिंग लाइनों को उपयोग में लाया गया है, 50 को स्थापित करने की योजना है, और संपूर्ण उत्पाद लाइन की स्वचालन दर 85% तक पहुंच गई है।
