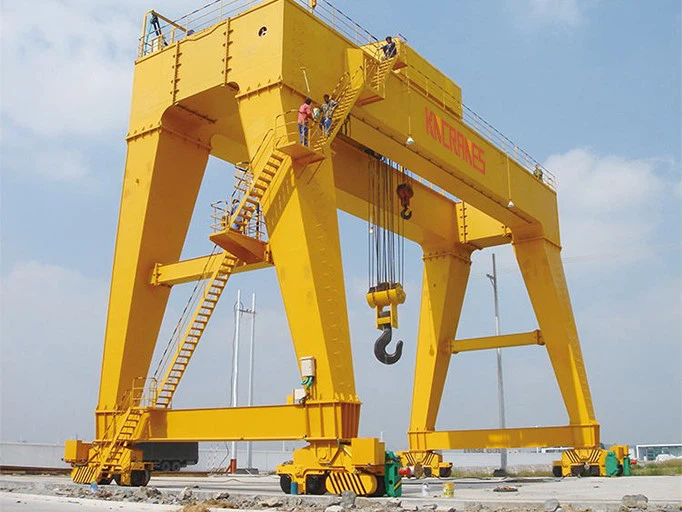

गैन्ट्री क्रेन कई उद्योगों और अनुप्रयोगों के लिए बेहतरीन कार्य मंच हैं। यह लेख एक टन से पांच टन की श्रेणी में गैन्ट्री क्रेन पर केंद्रित है। गैन्ट्री क्रेन खरीदने पर विचार करने वाले ग्राहकों को क्रेन का सही आकार तय करने के लिए खरीदारी के समय कुछ सवालों के जवाब जानने की ज़रूरत होती है। यह लेख इन सवालों के जवाब प्रदान करता है।
ऊंचाई और विस्तार दो महत्वपूर्ण पहलू हैं जिन पर विचार किया जाना चाहिए।
ऊंचाई पर विचार:
कार्य क्षेत्र के ऊपर सबसे कम अवरोध - कार्य क्षेत्र में सबसे कम कौन सी वस्तु है जिसका उपयोग गैंट्री क्रेन द्वारा किया जाएगा और/या उसे स्थानांतरित किया जाएगा? आपको यह सुनिश्चित करना होगा कि क्रेन को रखा और स्थानांतरित किया जा सकता है (यदि आवश्यक हो), कि यह कार्य क्षेत्र में प्रवेश कर सके और बाहर निकल सके, और इसे कार्य स्टेशन के ठीक ऊपर सबसे कम वस्तु के नीचे स्थापित किया जा सके। सबसे कम ओवरहेड अवरोध छत, सपोर्ट बीम, स्प्रिंकलर, HVAC सिस्टम का हिस्सा, पाइप, रेलिंग आदि हो सकते हैं।
समग्र ऊंचाई:गैन्ट्री क्रेन की कुल ऊंचाई में आमतौर पर जमीन (कैस्टर सहित) से आई-बीम के शीर्ष तक की दूरी शामिल होती है। यदि क्रेन एक ऊंचाई समायोज्य मॉडल है जिसकी ऊंचाई रेंज आई-बीम के नीचे 7' 6' से 14'0' है, तो कैस्टर सहित कुल ऊंचाई माप की रेंज (कम से उच्च) प्लस आई-बीम की ऊंचाई है।
बीम के नीचे की ऊंचाई:बीम के नीचे की ऊंचाई जमीन से लेकर आई-बीम के नीचे तक मापी जाती है। फिर से, कुल ऊंचाई से आई-बीम की ऊंचाई घटाने पर आई-बीम के नीचे की ऊंचाई मिलती है।
हुक की ऊंचाई की आवश्यकता: यह शायद सबसे महत्वपूर्ण ऊंचाई की आवश्यकता है। यह जमीन से हुक के अंदर की तरफ सबसे ऊंचे बिंदु तक की माप है जब लोड को हुक पर सुरक्षित किया जाता है। लोड उठाने के लिए इस्तेमाल की जाने वाली चेन, स्लिंग आदि की ढील पर विचार करना सुनिश्चित करें।
उठाने की ऊंचाई:गाड़ियाँ और लिफ्ट आकार और ऊँचाई में भिन्न होती हैं। यदि समग्र ऊँचाई प्रतिबंध सख्त हैं, तो आपको एक ट्रॉली और लिफ्ट संयोजन की तलाश करनी पड़ सकती है जो आपकी 'लिफ्ट ऊँचाई' आवश्यकताओं को पूरा करता हो। लिफ्ट के निचले हुक के अंदर तक गाड़ी और लिफ्ट की कुल ऊँचाई को 'स्पष्ट ऊँचाई' कहा जाता है। स्पष्ट ऊँचाई ट्रॉली रोलर्स के नीचे से लिफ्ट के निचले हुक के अंदर तक मापी जाती है (जब ट्रॉली से जुड़ी होती है)। यदि आप सटीक होना चाहते हैं, तो आप I-बीम की फ्लैंज मोटाई की मोटाई जोड़ सकते हैं जिस पर ट्रॉली रोलर्स बैठते हैं। यदि आप ऊँचाई को कम करना चाहते हैं, तो 'आई माउंट' वाली गाड़ी/लिफ्ट की तलाश करें। इस प्रकार की ट्रॉली और लिफ्ट एक दूसरे के ऊपर लगे होते हैं, जिससे गैंट्री कॉन्फ़िगरेशन में वे कम जगह लेते हैं।
चेन ड्रॉप: होइस्ट अलग-अलग चेन लंबाई के साथ उपलब्ध हैं। चेन ड्रॉप वह चेन की मात्रा है जो उठाने के लिए उपलब्ध है। यदि चेन ड्रॉप 15 फीट है, तो पूर्ण विस्तार पर होइस्ट से हुक तक 15 फीट की चेन उपयोगी होती है। चेन ड्रॉप आवश्यकताओं का निर्धारण करते समय छत की ऊंचाई माप और ग्रेड से नीचे जाने की संभावित आवश्यकता को ध्यान में रखें। उदाहरण के लिए, मान लें कि आपके पास हुक की ऊंचाई 10' और ट्रॉली और होइस्ट के लिए 2 '6" क्लीयरेंस की आवश्यकता है। सबसे पहले, गैंट्री क्रेन को आई-बीम की ऊंचाई (10' हुक की ऊंचाई + 2 '6" क्लीयरेंस) से 12 '6" नीचे मिलना चाहिए या उससे अधिक होना चाहिए। यदि हम आई-बीम के नीचे 14' की ऊंचाई वाली एक मानक क्रेन चुनते हैं, तो फर्श से 2' ऊपर हुक पॉइंट तक पहुंचने के लिए आवश्यक चेन ड्रॉप क्या है? उत्तर: 14' माइनस 2' 6" ऊंचाई 11' 6" की हुक ऊंचाई के बराबर है (जो 10' हुक ऊंचाई आवश्यकता से अधिक है)। इसलिए, अधिकतम हुक ऊंचाई 11' 6" माइनस 2" है, जो फर्श से 2" ऊपर लोड तक पहुंचने के लिए आवश्यक 9.6" चेन ड्रॉप के बराबर है। लोकप्रिय विकल्पों को देखते हुए, 3' की चेन ड्रॉप चुनी जा सकती है। इसलिए भले ही आई-बीम के नीचे की ऊंचाई 14' हो, आपको हुक पॉइंट तक पहुंचने के लिए केवल एक मानक 10' चेन ड्रॉप की आवश्यकता होगी। फर्श से 2' ऊपर.
ऊंचाई समायोजनऊंचाई-समायोज्य मॉडल के लिए, आप ऊंचाई समायोजन किट पर विचार करना चाह सकते हैं ताकि आप आसानी से बीम की ऊंचाई को समायोजित कर सकें। स्टील मॉडल के लिए, बीम बहुत भारी हो सकता है, जो क्रेन के कुल वजन का लगभग एक तिहाई होता है। आसान ऊंचाई समायोजन के लिए, एक एल्यूमीनियम क्रेन पर विचार करें, जो अधिक महंगा है लेकिन स्टील क्रेन के कुल वजन का ? से कम है।
सुरक्षा मंजूरी संबंधी विचार:
गैन्ट्री क्रेन के फैलाव या चौड़ाई के लिए दो माप ध्यान देने योग्य हैं। पहला है समग्र चौड़ाई, जो कि बीम और पैरों के बाहरी किनारे से बाहरी किनारे तक की लंबाई है। गैन्ट्री क्रेन में ट्रॉली को बीम और/या बेस प्लेट से लुढ़कने से रोकने के लिए एंड स्टॉप होते हैं (जब पैर और बीम एक साथ फिट किए जाते हैं और जब उन्हें वेल्ड किया जाता है), जिसका अर्थ है कि ट्रॉली बीम की पूरी लंबाई तक नहीं लुढ़केगी, और आवश्यक बीम चौड़ाई का निर्धारण करते समय इसे ध्यान में रखा जाना चाहिए। 'उपयोगी चौड़ाई' उन अंतिम बिंदुओं के बीच की दूरी को मापती है जहाँ ट्रॉली दोनों तरफ रुकती है। उपयोग करने योग्य चौड़ाई पूरी बीम चौड़ाई से लगभग 2.6 इंच कम है।
Cक्षमता:सुनिश्चित करें कि होइस्ट की क्षमता क्रेन या ट्रॉली की क्षमता से अधिक न हो। आदर्श रूप से क्रेन, ट्रॉली और पैलेट की क्षमता समान होनी चाहिए। ऊपर से नीचे तक, गैंट्री की क्षमता ट्रॉली की क्षमता के बराबर या उससे अधिक होनी चाहिए, और ट्रॉली की क्षमता होइस्ट की क्षमता के बराबर या उससे अधिक होनी चाहिए। गैंट्री सिस्टम के सभी घटकों को अधिकतम भार के बराबर या उससे अधिक होना चाहिए - हालाँकि, यह बहुत अधिक नहीं होना चाहिए। वह क्षमता चुनें जो उस भार के सबसे करीब हो जो कार्य को पूरा करेगा। ओवरहेड क्रेन का आमतौर पर उनकी निर्धारित क्षमता के 125% पर परीक्षण किया जाता है, इसलिए इसे ज़्यादा करने की कोई आवश्यकता नहीं है।
इस ज्ञान से लैस होकर, अब आप गैन्ट्री क्रेन खरीदने के लिए तैयार हैं।
